LVDS系列7：Xilinx Ultrascale系ODDRE1原语

本节讲解Ultrascale器件的ODDRE1原语。
ODDRE1原语用于Ultrascale器件中将单沿（SDR）输入信号转换为双沿（DDR）信号。

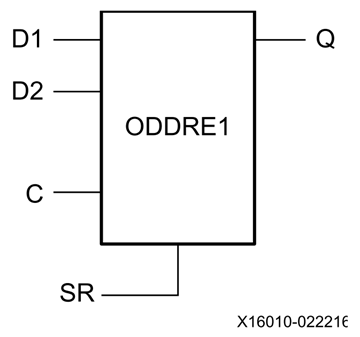

 ODDRE1框图：

 ODDRE1例化：
ODDRE1 #(
.IS_C_INVERTED(1’b0), // Optional inversion for C
.IS_D1_INVERTED(1’b0), // Unsupported, do not use
.IS_D2_INVERTED(1’b0), // Unsupported, do not use
.SIM_DEVICE(“ULTRASCALE”), // Set the device version (ULTRASCALE, ULTRASCALE_PLUS, ULTRASCALE_PLUS_ES1,
// ULTRASCALE_PLUS_ES2)
.SRVAL(1’b0) // Initializes the ODDRE1 Flip-Flops to the specified value (1’b0, 1’b1)
)
ODDRE1_inst (
.Q(Q), // 1-bit output: Data output to IOB
.C©, // 1-bit input: High-speed clock input
.D1(D1), // 1-bit input: Parallel data input 1
.D2(D2), // 1-bit input: Parallel data input 2
.SR(SR) // 1-bit input: Active High Async Reset
);
例化共5个参数和5个端口；

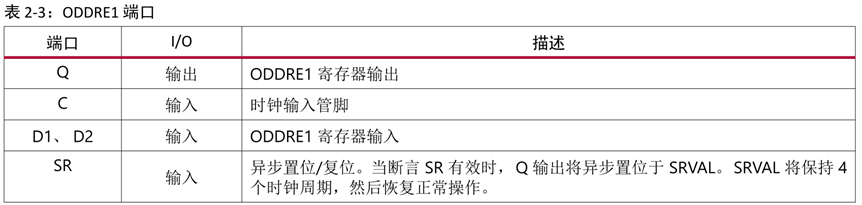

 ODDRE1例化端口：

端口如上图所示，
Q：输出的双沿信号；
C：时钟输入端口；
D1、D2：ODDRE1寄存器输入，单沿信号；
SR：异步置位复位端口，高有效，在正常工作前，输出Q将保持4个时钟周期的复位值；

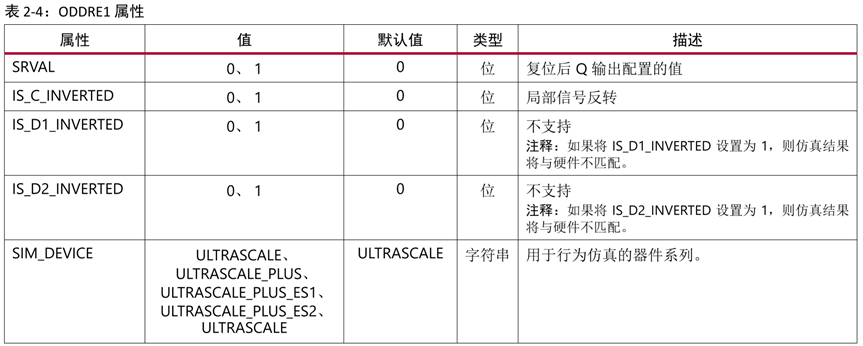

 ODDRE1例化参数：

参数SRVAL：SR复位后Q输出的值；
参数IS_C_INVERTED：反转输入时钟C，置1有效；
参数IS_D1_INVERTED：本组件原语不支持该参数设置，必须置0；
参数IS_D2_INVERTED：本组件原语不支持该参数设置，必须置0；
参数SIM_DEVICE：仿真器件类型选择，使用何种芯片就选择哪个值，例化模板提供的可选值有4个，其中Ultrascale架构选择ULTRASCALE， Ultrascale+架构选择
ULTRASCALE_PLUS，这两者都为市面上的正式量产版芯片，其余两个
ULTRASCALE_PLUS_ES1，ULTRASCALE_PLUS_ES2则是Ultrascale+架构两版早期工程样本，一般不会流到市场；

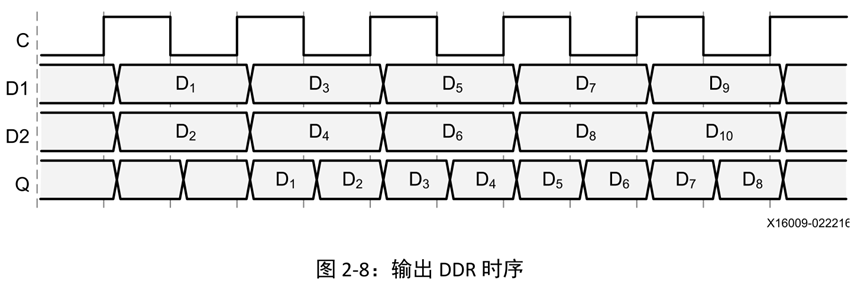

 ODDRE1的操作模式：
Ultrascale架构的ODDRE1原语仅支持SAME_EDGE模式，在时钟C上升沿采样数据D1和D2，D1在时钟上升沿采集后立刻输出到Q，D2则寄存直到时钟下降沿输出到Q；

 ODDRE1仿真：
被测试模块：
module top_ultraplus_oddre1(
input wire clk,
input wire rst,
input wire din1,
input wire din2,
output wire dout
);
ODDRE1 #(
.IS_C_INVERTED(1’b0), // Optional inversion for C
.IS_D1_INVERTED(1’b0), // Unsupported, do not use
.IS_D2_INVERTED(1’b0), // Unsupported, do not use
.SIM_DEVICE(“ULTRASCALE_PLUS”), // Set the device version (ULTRASCALE, ULTRASCALE_PLUS, ULTRASCALE_PLUS_ES1,
// ULTRASCALE_PLUS_ES2)
.SRVAL(1’b1) // Initializes the ODDRE1 Flip-Flops to the specified value (1’b0, 1’b1)
)
ODDRE1_inst (
.Q(dout), // 1-bit output: Data output to IOB
.C(clk), // 1-bit input: High-speed clock input
.D1(din1), // 1-bit input: Parallel data input 1
.D2(din2), // 1-bit input: Parallel data input 2
.SR(rst) // 1-bit input: Active High Async Reset
);
Endmodule

testbench：
产生40ns的时钟，产生和时钟同步的两个随机输入数据；
`timescale 1ns / 1ps
module tb;
reg clk;
reg rst;
reg data1;
reg data2;
wire dout;

initial begin
clk = 0;
rst = 1;
#200
rst = 0;
end

always #20 clk = ~clk;

initial begin
data1 = 0;
data2 = 0;
while(1)begin
#40
data1 = $random();
data2 = $random();
end
end

top_ultraplus_oddre1 inst_top_ultraplus_oddre1 (
.clk(clk),
.rst(rst),
.din1(data1),
.din2(data2),
.dout(dout)
);

endmodule

仿真结果：
复位的效果：

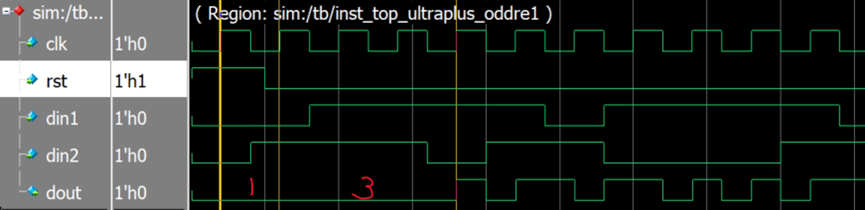

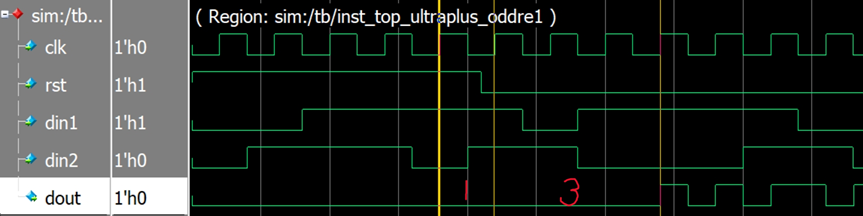

上面两张波形图分别是复位激活1个时钟周期和激活5个时钟周期的波形，
可以看到，在复位拉低后，输出dout还保持了3个时钟周期的复位值0，加上复位在取消前的最后1个周期输出dout也会保持复位值0，所以就跟官方文档中所描述相匹配，复位后的复位值保持4个周期才会恢复正常操作。

SAME_EDGE模式：

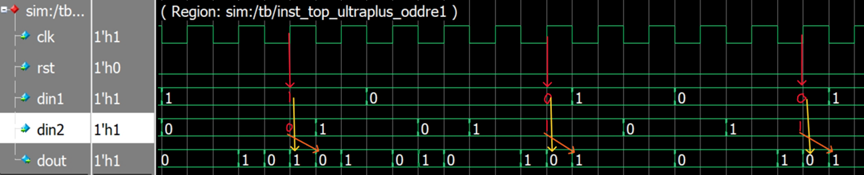

IS_C_INVERTED=0：

参数设置时钟C不反相，C_inter=C，
Clk上升沿（C_inter上升沿）采集din1和din2，din1在上升沿采集后立刻输出到dout，din2在上升沿采集后寄存到clk下降沿（C_inter下降沿）再输出到dout；

IS_C_INVERTED=1：

参数设置时钟C反相，
原语内部逻辑使用与C反向的时钟C_inter=~C；
Clk下降沿（C_inter上升沿）采集din1和din2，din1在下降沿采集后立刻输出到dout，din2在下降沿采集后寄存到clk上升沿（C_inter下降沿）再输出到dout；
