虚幻四C++入坑指南11：C++实现FPS游戏实现发射物

虚幻四C++入坑指南11：C++实现FPS游戏实现发射物
虚幻引擎4文档 > 编程指南 > C++ 编程教程 > 第一人称射击游戏教程 > 3 - 实现发射物 > 3.1 - 为游戏添加发射物
虚幻引擎4文档 > 编程指南 > C++ 编程教程 > 第一人称射击游戏教程 > 3 - 实现发射物 > 3.2 - 实现射击
虚幻引擎4文档 > 编程指南 > C++ 编程教程 > 第一人称射击游戏教程 > 3 - 实现发射物 > 3.3 - 设置发射物的碰撞和生命周期
虚幻引擎4文档 > 编程指南 > C++ 编程教程 > 第一人称射击游戏教程 > 3 - 实现发射物 > 3.4 - 使发射物和世界场景形成交互

轴映射

新建Actor类型的C++类“FPSProjectile”

这次动到了4个文件，子弹需要角色的摄像机的属性

01 FPSProjectile.h

// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "Camera/CameraComponent.h"
#include "Components/SkeletalMeshComponent.h"
#include "PhysicsEngine/SphereElem.h"
#include "GameFramework/DefaultPawn.h"//自己加的
#include "Components/SphereComponent.h"//自己加的
#include "GameFramework/ProjectileMovementComponent.h"
#include "FPSProjectile.generated.h"


UCLASS()
class QUICKSTART_API AFPSProjectile : public AActor
{
	GENERATED_BODY()

public:
	// Sets default values for this actor's properties
	AFPSProjectile();

protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;

public:
	// Called every frame
	virtual void Tick(float DeltaTime) override;
	//**********************************************************************
	// 球体碰撞组件。
	UPROPERTY(VisibleDefaultsOnly, Category = Projectile)
		USphereComponent* CollisionComponent;
	// 发射物运动组件。
	UPROPERTY(VisibleAnywhere, Category = Movement)
		UProjectileMovementComponent* ProjectileMovementComponent;
	// 在发射方向上设置发射物初速度的函数。
	void FireInDirection(const FVector& ShootDirection);
	//******************************************************************
	// 发射物命中物体时调用的函数。
	void OnHit(UPrimitiveComponent* HitComponent, AActor* OtherActor, UPrimitiveComponent* OtherComponent, FVector NormalImpulse, const FHitResult& Hit);
};

01 FPSProjectile.cpp

// Fill out your copyright notice in the Description page of Project Settings.


#include "FPSProjectile.h"
#include "GameFramework/ProjectileMovementComponent.h"
#include "Components/SphereComponent.h"
// Sets default values
AFPSProjectile::AFPSProjectile()
{
 	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;

    //***********************************************************************
    // 使用球体代表简单碰撞。
    CollisionComponent = CreateDefaultSubobject<USphereComponent>(TEXT("SphereComponent"));
    CollisionComponent->BodyInstance.SetCollisionProfileName(TEXT("Projectile"));
    CollisionComponent->OnComponentHit.AddDynamic(this, &AFPSProjectile::OnHit);
    // 设置球体的碰撞半径。
    CollisionComponent->InitSphereRadius(15.0f);
    // 将碰撞组件设为根组件。
    //模拟将驱动 CollisionComponent，所以将其设为 RootComponent。
    RootComponent = CollisionComponent;

    // 使用此组件驱动此发射物的运动。
    ProjectileMovementComponent = CreateDefaultSubobject<UProjectileMovementComponent>(TEXT("ProjectileMovementComponent"));
    //ProjectileMovementComponent，使用此组件驱动/更新发射物的运动，比如位置、碰撞后弹跳、向目标归为
    //原始Actor组件会被移动
    ProjectileMovementComponent->SetUpdatedComponent(CollisionComponent);
    //官网没加
    //设置碰撞预设
    CollisionComponent->BodyInstance.SetCollisionProfileName(TEXT("Projectile"));
    //初速度
    ProjectileMovementComponent->InitialSpeed = 3000.0f;
    //最大速度
    ProjectileMovementComponent->MaxSpeed = 3000.0f;
    //旋转每帧更新，匹配速度方向
    ProjectileMovementComponent->bRotationFollowsVelocity = true;
    //反弹
    ProjectileMovementComponent->bShouldBounce = true;
    //反弹系数
    ProjectileMovementComponent->Bounciness = 0.3f;
    //3秒后消亡
    InitialLifeSpan = 3.0f;
}

// Called when the game starts or when spawned
void AFPSProjectile::BeginPlay()
{
	Super::BeginPlay();

}

// Called every frame
void AFPSProjectile::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

}
//*******************************************************************************
// 在发射方向上设置发射物初速度的函数。
//只需提供一个发射方向，因为发射物的速度由 ProjectileMovementComponent 定义。
//在发射方向上设置初速度
void AFPSProjectile::FireInDirection(const FVector& ShootDirection)
{
    ProjectileMovementComponent->Velocity = ShootDirection * ProjectileMovementComponent->InitialSpeed;
}

// 发射物命中物体时调用的函数。
void AFPSProjectile::OnHit(UPrimitiveComponent* HitComponent, AActor* OtherActor, UPrimitiveComponent* OtherComponent, FVector NormalImpulse, const FHitResult& Hit)
{
    if (OtherActor != this && OtherComponent->IsSimulatingPhysics())
    {
        OtherComponent->AddImpulseAtLocation(ProjectileMovementComponent->Velocity * 100.0f, Hit.ImpactPoint);
    }
}

02 FPSCharacter.h

// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Character.h"
#include "Math/Vector.h"
#include "FPSCharacter.generated.h"

//在.h没引入相关的头文件，没报错，是因为下面声明了一下
class UCameraComponent;
class USkeletalMeshComponent;


UCLASS()
class QUICKSTART_API AFPSCharacter : public ACharacter
{
	GENERATED_BODY()

public:
	// Sets default values for this character's properties
	AFPSCharacter();

protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;

public:
	// Called every frame
	virtual void Tick(float DeltaTime) override;

	// Called to bind functionality to input
	virtual void SetupPlayerInputComponent(class UInputComponent* PlayerInputComponent) override;


	// 处理前进和后退的输入。
	UFUNCTION()
		void MoveForward(float Value);

	// 处理左右移动的输入。
	UFUNCTION()
		void MoveRight(float Value);

	// 按下按键时设置跳跃标记。
	UFUNCTION()
		void StartJump();

	// 松开按键时清除跳跃标记。
	UFUNCTION()
		void StopJump();

	// FPS 摄像机。
	UPROPERTY(VisibleAnywhere)
		UCameraComponent* FPSCameraComponent;


	// 第一人称模型（手臂），仅对拥有玩家可见。
	UPROPERTY(VisibleDefaultsOnly, Category = Mesh)
		//骨骼类型的组件
		//#include "Components/SkeletalMeshComponent.h"（.cpp）
		USkeletalMeshComponent* FPSMesh;
	//***************************************************************************
		// 处理开火的函数。
	UFUNCTION()
		void Fire();
	// 从摄像机位置的枪口偏移。
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = Gameplay)
		FVector MuzzleOffset;

	// 生成的发射物类。
	UPROPERTY(EditDefaultsOnly, Category = Projectile)
		TSubclassOf<class AFPSProjectile> ProjectileClass;
};

02 FPSCharacter.cpp

// Fill out your copyright notice in the Description page of Project Settings.


#include "FPSCharacter.h"
#include "Engine/Engine.h"
#include "Camera/CameraComponent.h"
#include "Components/SkeletalMeshComponent.h"
#include "FPSProjectile.h"

// Sets default values
AFPSCharacter::AFPSCharacter()
{
 	// Set this character to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;


	//*************************************************************************
	// 创建一个第一人称摄像机组件。
	FPSCameraComponent = CreateDefaultSubobject<UCameraComponent>(TEXT("FirstPersonCamera"));
	/*
		void USceneComponent::SetupAttachment(class USceneComponent* InParent, FName InSocketName)
		class UCapsuleComponent* GetCapsuleComponent() const { return CapsuleComponent; }
		一个是场景类型，一个是胶囊体类型，类型不匹配，需要强转类型
		官网：FPSCameraComponent->SetupAttachment(GetCapsuleComponent());
	*/
	// 将摄像机组件附加到胶囊体组件。
	FPSCameraComponent->SetupAttachment((USceneComponent *)GetCapsuleComponent());
	// 将摄像机放置在眼睛上方不远处。
	FPSCameraComponent->SetRelativeLocation(FVector(0.0f, 0.0f, 50.0f + BaseEyeHeight));
	// 用 pawn 控制摄像机旋转。
	FPSCameraComponent->bUsePawnControlRotation = true;

	//*************************************************************************
		// 为拥有玩家创建一个第一人称模型组件。
	FPSMesh = CreateDefaultSubobject<USkeletalMeshComponent>(TEXT("FirstPersonMesh"));
	// 该模型仅对拥有玩家可见。
	//其他玩家看到的你的胳膊断的，像阴阳师的鬼切
	FPSMesh->SetOnlyOwnerSee(true);
	// 将 FPS 模型添加到 FPS 摄像机。
	FPSMesh->SetupAttachment(FPSCameraComponent);
	// 禁用部分环境阴影，保留单一模型存在的假象。
	//断臂投影也不行
	FPSMesh->bCastDynamicShadow = false;
	FPSMesh->CastShadow = false;

	// 拥有玩家无法看到普通（第三人称）身体模型。
	GetMesh()->SetOwnerNoSee(true);

}

// Called when the game starts or when spawned
void AFPSCharacter::BeginPlay()
{
	Super::BeginPlay();
	if (GEngine)
	{
		// 显示调试信息五秒。-1"键"值（首个参数）说明我们无需更新或刷新此消息。
		GEngine->AddOnScreenDebugMessage(-1, 5.0f, FColor::Red, TEXT("We are using FPSCharacter."));
	}
}

// Called every frame
void AFPSCharacter::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

}

// Called to bind functionality to input
void AFPSCharacter::SetupPlayerInputComponent(UInputComponent* PlayerInputComponent)
{
	Super::SetupPlayerInputComponent(PlayerInputComponent);


	// 设置"移动"绑定。
	//PlayerInputComponent->BindAxis("通知", this, &AFPSCharacter::调用事件);
	/*
	//使用结构体内部的函数需要绑定函数，指明是呢一个类来调用的
	template<class UserClass>模板结构体
	FInputAxisBinding& BindAxis(const FName AxisName, UserClass * Object, typename FInputAxisHandlerSignature::TUObjectMethodDelegate< UserClass >::FMethodPtr Func)
	{
		FInputAxisBinding AB(AxisName);
		AB.AxisDelegate.BindDelegate(Object, Func);
		AxisBindings.Emplace(MoveTemp(AB));
		return AxisBindings.Last();
	}
	*/
	//前后左右移动
	PlayerInputComponent->BindAxis("MoveForward", this, &AFPSCharacter::MoveForward);
	PlayerInputComponent->BindAxis("MoveRight", this, &AFPSCharacter::MoveRight);

	// 上下左右旋转，具体函数实现官方写好了
	//z轴旋转，左右
	//y轴旋转，上下
	PlayerInputComponent->BindAxis("Turn", this, &AFPSCharacter::AddControllerYawInput);
	PlayerInputComponent->BindAxis("LookUp", this, &AFPSCharacter::AddControllerPitchInput);

	// 设置"动作"绑定。
	//上面都是BingAction
	PlayerInputComponent->BindAction("Jump", IE_Pressed, this, &AFPSCharacter::StartJump);
	PlayerInputComponent->BindAction("Jump", IE_Released, this, &AFPSCharacter::StopJump);
	//*****************************************************************
	PlayerInputComponent->BindAction("Fire", IE_Pressed, this, &AFPSCharacter::Fire);
}
//********************************************************************
void AFPSCharacter::MoveForward(float Value)
{
	// 明确哪个方向是"前进"，并记录玩家试图向此方向移动。
	FVector Direction = FRotationMatrix(Controller->GetControlRotation()).GetScaledAxis(EAxis::X);
	AddMovementInput(Direction, Value);
}

void AFPSCharacter::MoveRight(float Value)
{
	// 明确哪个方向是"向右"，并记录玩家试图向此方向移动。
	FVector Direction = FRotationMatrix(Controller->GetControlRotation()).GetScaledAxis(EAxis::Y);
	AddMovementInput(Direction, Value);
}

void AFPSCharacter::StartJump()
{
	/*
		源代码
		UPROPERTY(BlueprintReadOnly, Category = Character)
		uint32 bPressedJump : 1;
	*/
	bPressedJump = true;
}

void AFPSCharacter::StopJump()
{
	bPressedJump = false;
}
//**************************************************************************
void AFPSCharacter::Fire()
{
	// 尝试发射物体。
	if (ProjectileClass)
	{
		// 获取摄像机变换。
		FVector CameraLocation;
		FRotator CameraRotation;
		GetActorEyesViewPoint(CameraLocation, CameraRotation);

		// 将 MuzzleOffset 从摄像机空间变换到世界空间。
		FVector MuzzleLocation = CameraLocation + FTransform(CameraRotation).TransformVector(MuzzleOffset);
		FRotator MuzzleRotation = CameraRotation;
		// 将准星稍微上抬。
		MuzzleRotation.Pitch += 10.0f;
		UWorld* World = GetWorld();
		if (World)
		{
			FActorSpawnParameters SpawnParams;
			SpawnParams.Owner = this;
			SpawnParams.Instigator = Instigator;
			//11有评论这么干
			//SpawnParams.Instigator = this;
			// 在枪口处生成发射物。
			AFPSProjectile* Projectile = World->SpawnActor<AFPSProjectile>(ProjectileClass, MuzzleLocation, MuzzleRotation, SpawnParams);
			if (Projectile)
			{
				// 设置发射物的初始轨道。
				FVector LaunchDirection = MuzzleRotation.Vector();
				Projectile->FireInDirection(LaunchDirection);
			}
		}
	}
}

03 子弹模型

下载、解压、导入
发射物模型

04 子弹蓝图 BP_FPSProjectile11

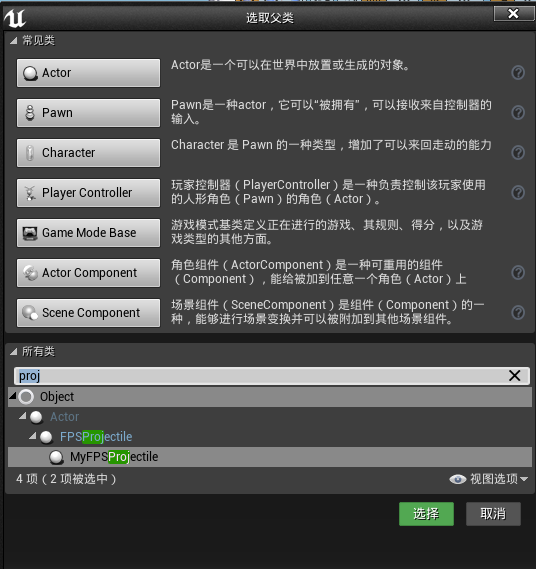

04 01 基于C++类“FPSProjectile”新建蓝图类，我命名“BP_FPSProjectile11”(11是视频集数，方便索引)

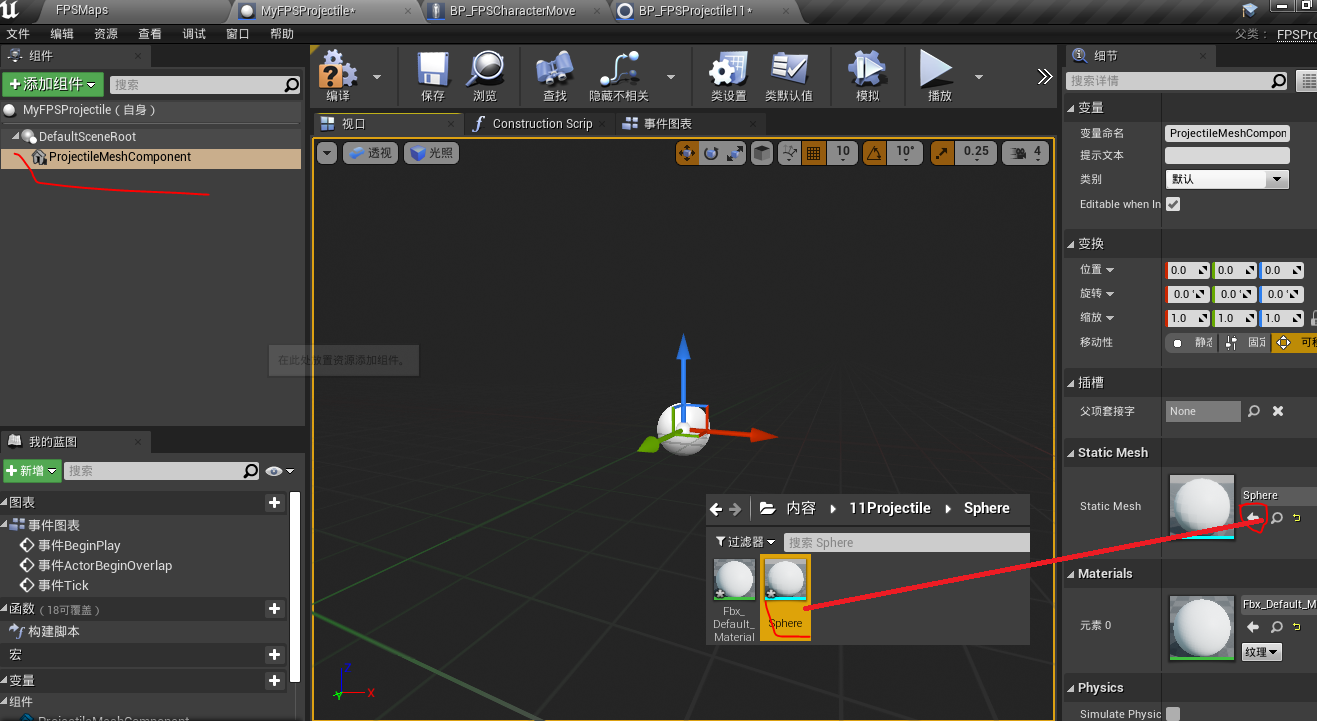

04 02 添加“StaticMesh”类型的组件，命名为“ProjectileMeshComponent”

04 03 蓝图加子弹（建议下图这样加）

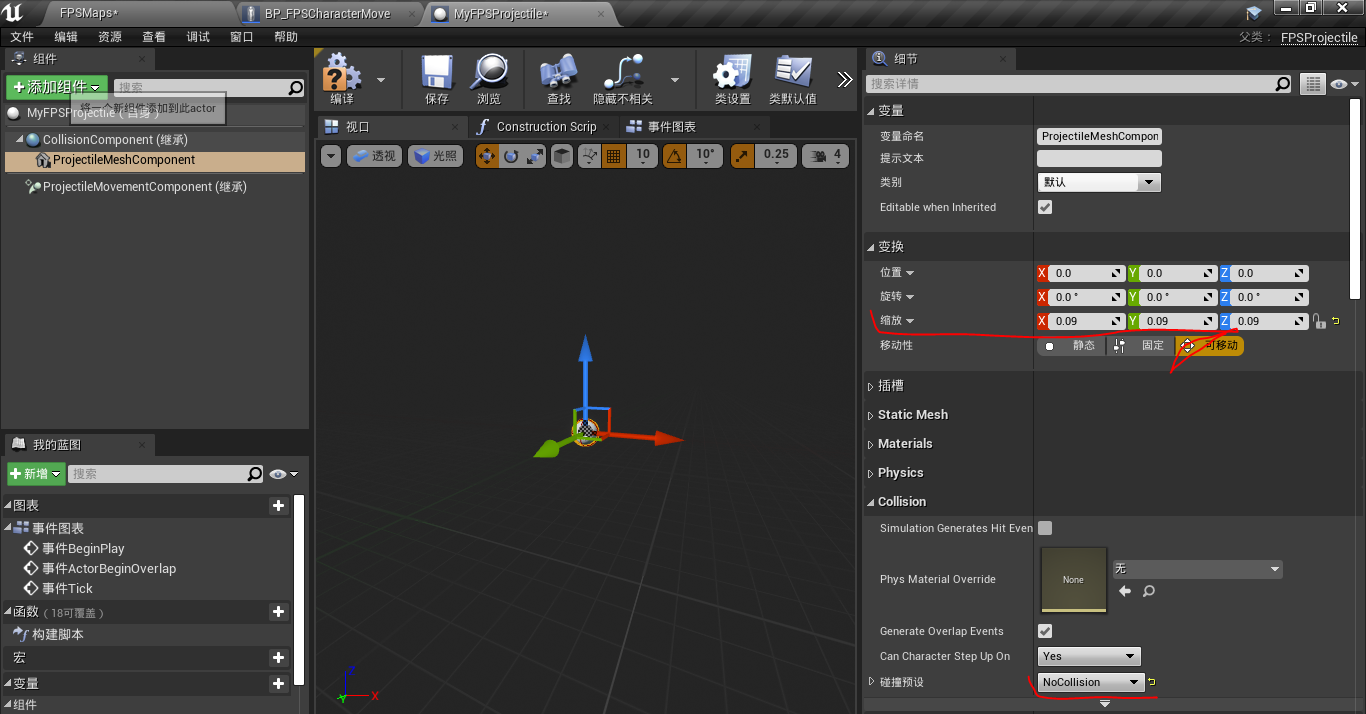

04 04 缩放0.09，no collision

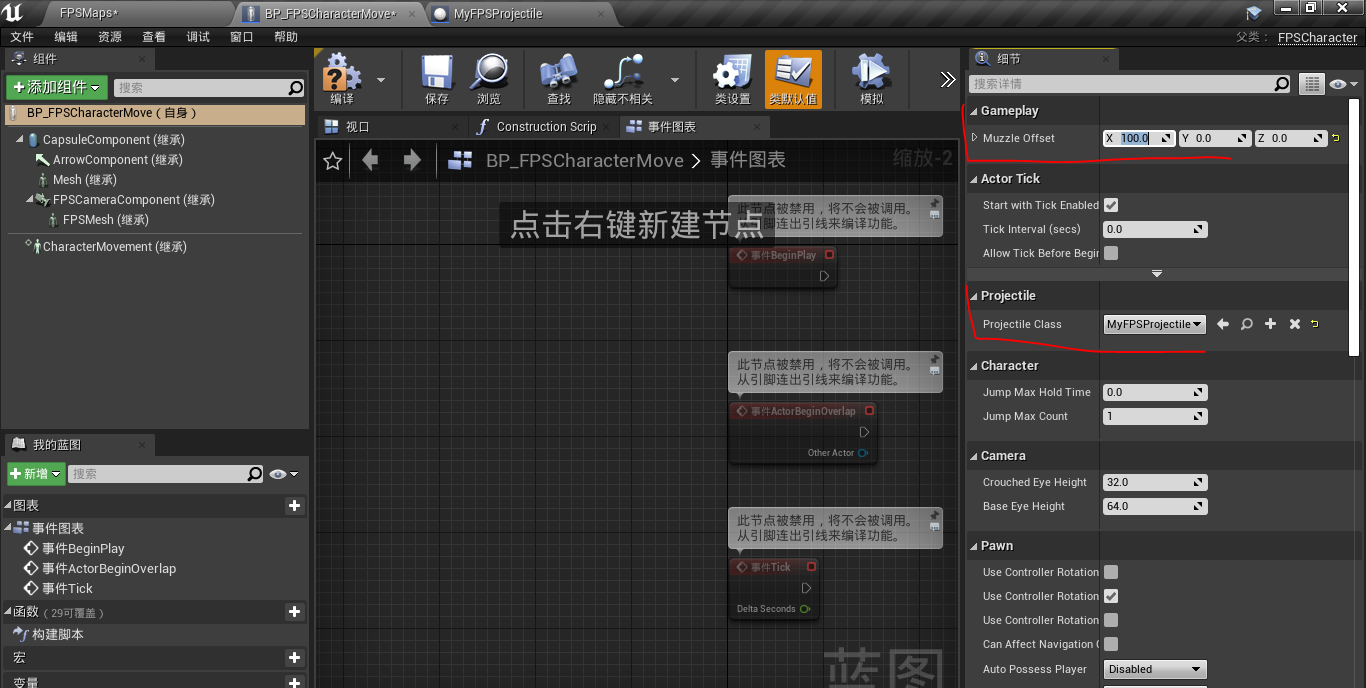

05 角色蓝图 给新增的属性赋值

05 01 Gameplay、Projectile

05 02 演示（子弹的位置有点高啊）

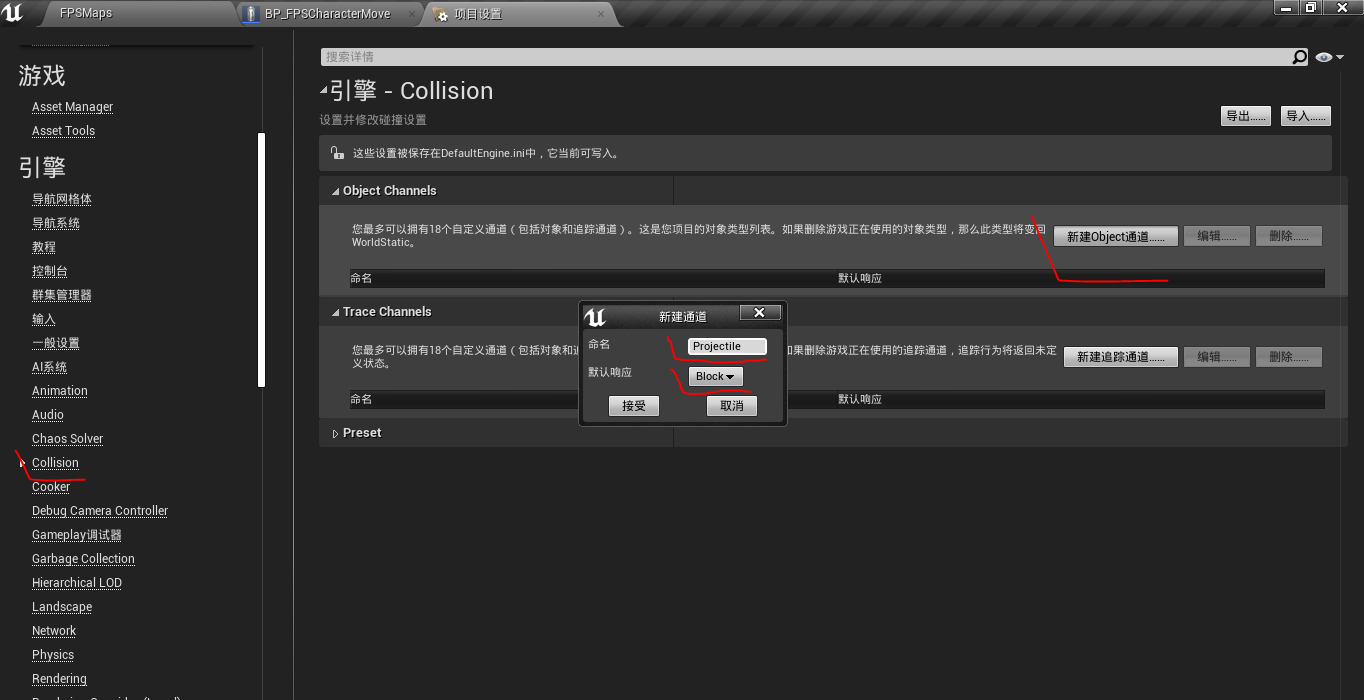

06 碰撞通道

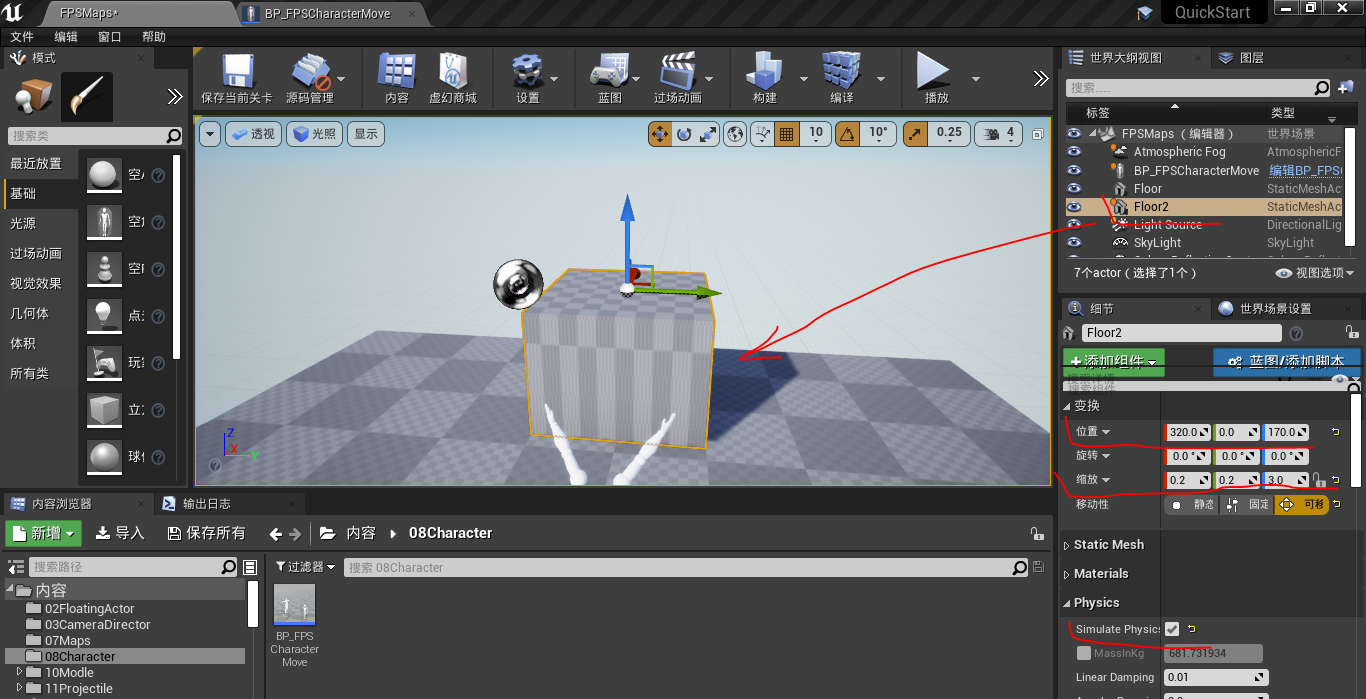

07 拷贝Floor，做一个Cube

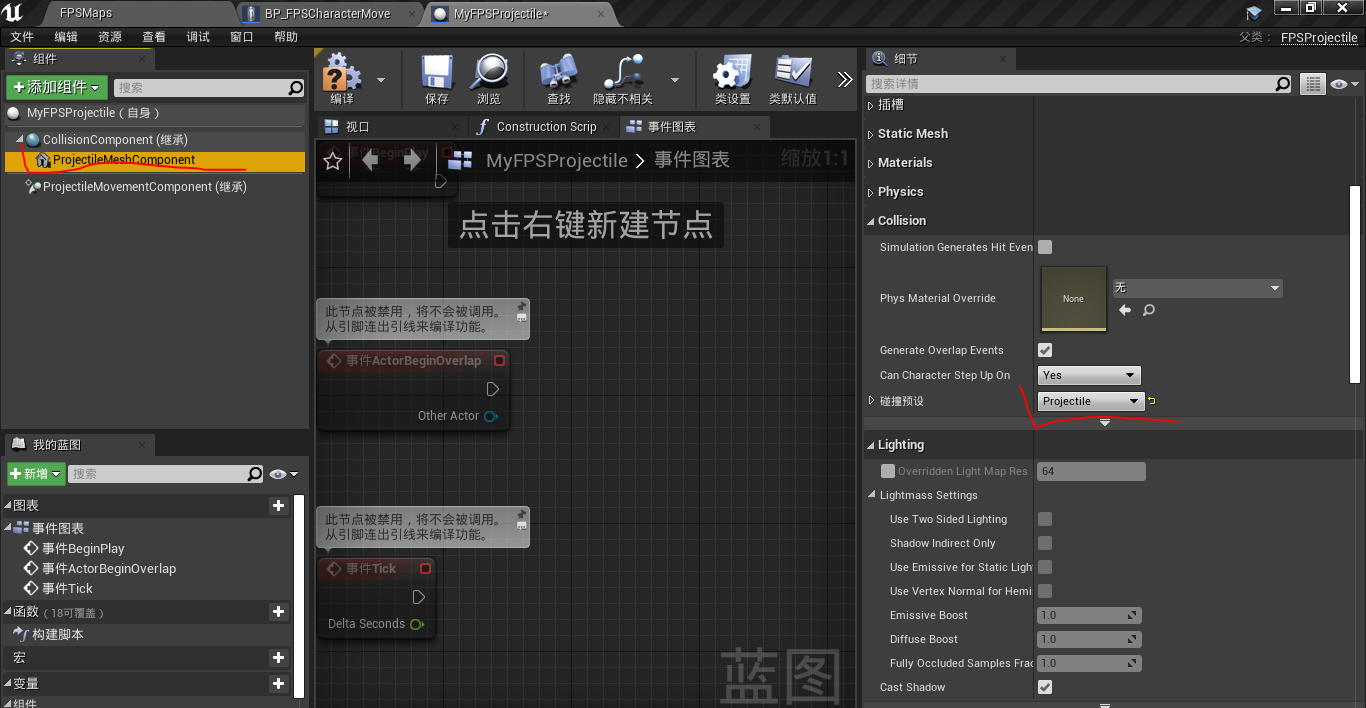

08 子弹蓝图 碰撞预设

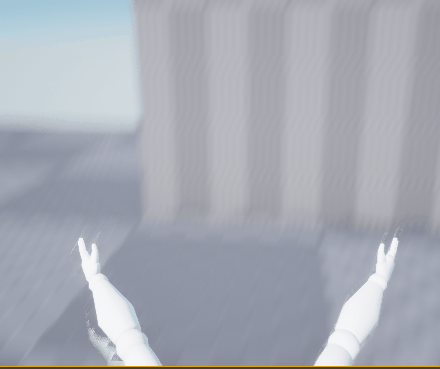

09 演示 Cube被子弹击飞

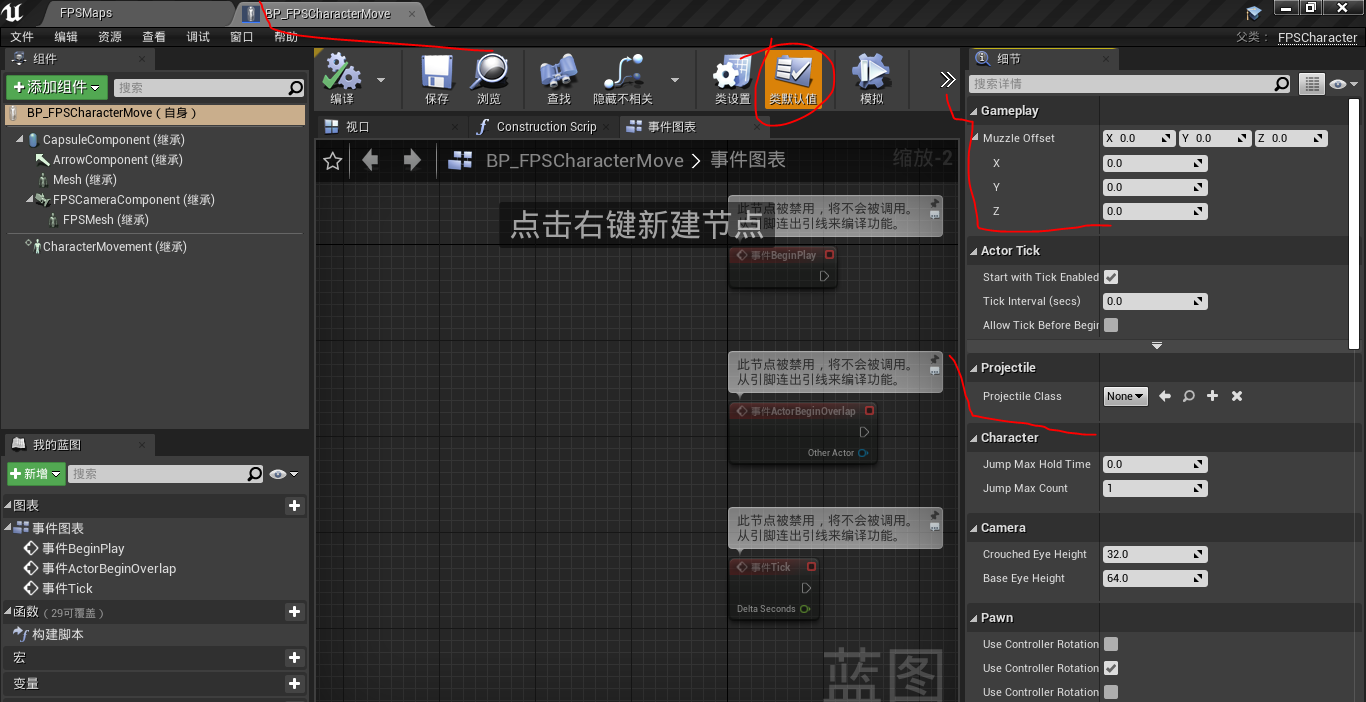

00 bug 角色蓝图没有写的属性Gameplay、Projectile

主体没跳过，error就把相应位置的头文件补齐。
我是第二天生成，不知道原因，就有如下图在FPSCharacter.h代码中写好的栏目，Gameplay、Projectile。
