本文介绍了使用Synaplify2020综合工具时遇到的错误及解决办法，主要针对RAM和ROM引起的内存不足问题，提供了具体的修改方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在用Synaplify2020的版本综合的时候会报出错误，@E:Internal Error in m_xilinx Stack trace或者是Signal 011 error in m_xilinx Stack trace。乍一看像是环境问题，其实是你的代码里面用到的ram的问题，当然也可能是rom的问题，总之和内存不够用有绝对的关系。

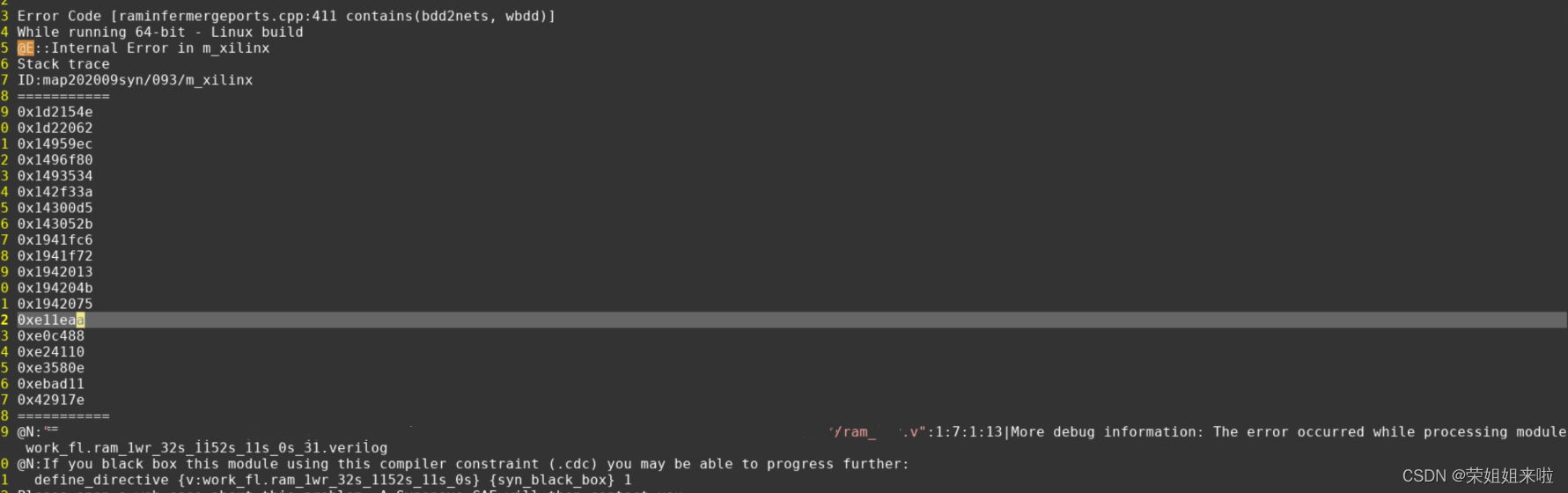

如图，具体报错会是上面2种情况，第一种你可以看到他报错的文件，就是后面跟的文件，虽然它既不是Warning也不是Error，但是就是这个文件的问题，在我这里他就是一个ram的文件，当你打开他的时候你可能发现他好像写的没问题。但实际上会出现2个问题：

1.你的ram的位宽或者深度太大，这样综合的时候会占用大量的内存，导致你的内存不够用，就会报错，或者不报错就会卡死不动。这个时候你需要换个写法，把太深太宽的ram拆开来写；

2.你的ram没有制定用的什么ram，一版综合用的是Bram，在后面Pr的时候由vivado加进来，如果你不指定的话，他可能用到别的比如lram，uram这个时候就会报错。你需要在ram后面加一个指令/*synthesis syn_ramstyle="block ram,no_uram"*/;如下图：

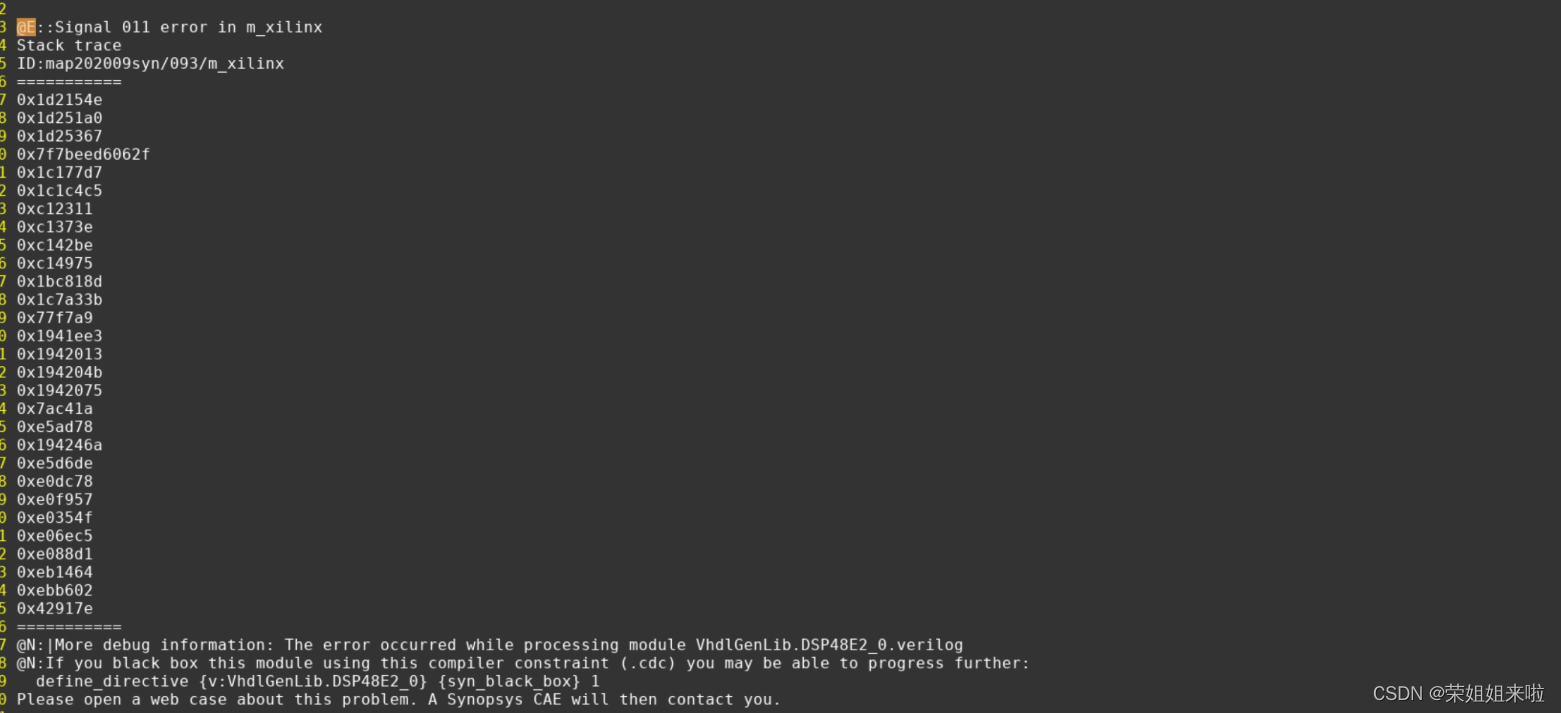

还有一种情况如上面第2张图，他没有报哪个文件的问题，这个时候你需要仔细的看后面的log有关键字会提示：the error occurred while processing module VhdlGenLib.DSP48E2_0.verilog,VhdlGenLib.DSP48E2_0这应该是他综合时错误的编码，你由这个可以去查找到相应的文件，然后解决问题。
