这篇博客详细介绍了几种基本的图形区域操作，包括补集、并集、差集、交集和对称差异。通过具体的矩形实例，演示了如何使用这些操作来组合和分割图形区域。例如，如何生成一个矩形，然后计算其补集、与其他矩形的并集、差集和交集，以及对称差异。这些概念在计算机图形学和图像处理中具有广泛应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

*算子 *描述

*complement 用窗口全部区域减去该区域的后剩下的区域

*difference 计算两个区域的差集，第1区域剩下部分形成新的区域

*intersecion 计算两个区域的交集

*symm_difference 计算两个区域的对称差异（两个区域的并集 - 两个区域的交集）

*union1 返回所有输入区域的并集

*union2 返回两个区域的并集

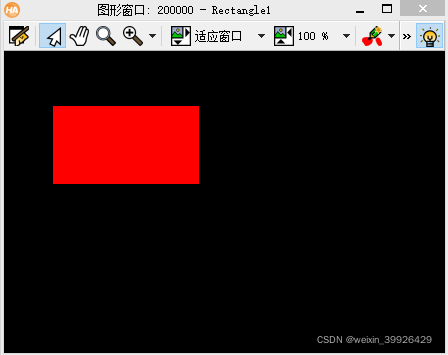

*生成一个矩形
gen_rectangle1 (Rectangle1,50,50,120,200)

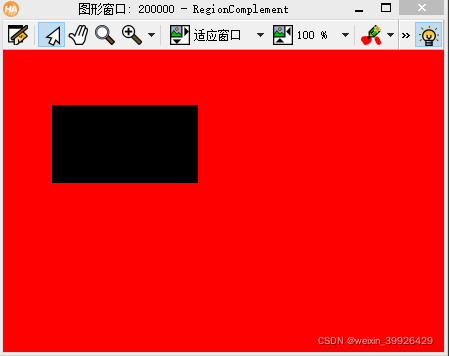

*补集
*用窗口全部区域减去该区域的后剩下的区域
complement(Rectangle1,RegionComplement)
dev_clear_window()

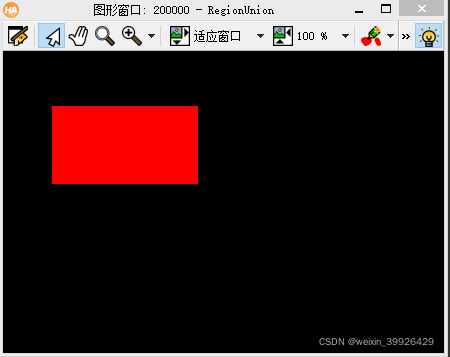

*并集
union1(Rectangle1,RegionUnion)
dev_clear_window()

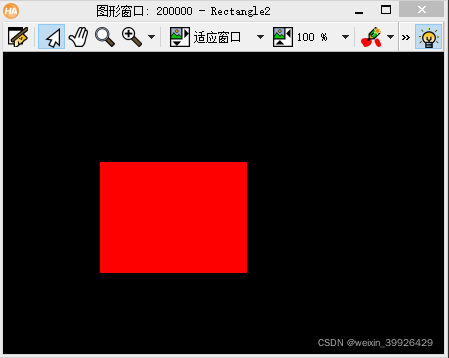

*生成一个矩形
gen_rectangle1(Rectangle2,100,100,200,250)

dev_clear_window()

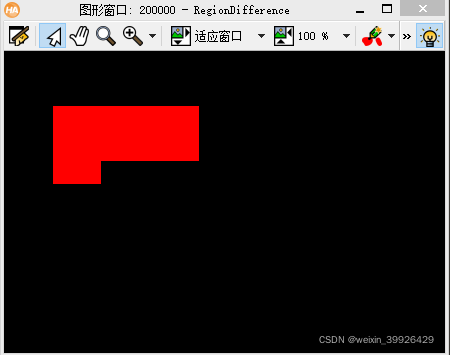

*差集
difference(Rectangle1,Rectangle2, RegionDifference)
dev_clear_window()
*两个区域的交集
intersection(Rectangle1,Rectangle2,RegionIntersection)
dev_clear_window()
*两个区域的对称差异
symm_difference(Rectangle1,Rectangle2,RegionDifference1)
dev_clear_window()
*两个区域的并集
union2(Rectangle1,Rectangle2,RegionUnion1)
