旋转矩阵、欧拉角
注:下面为学习空间机器人技术系列课程笔记,加上一些自己的整理,方便复习。

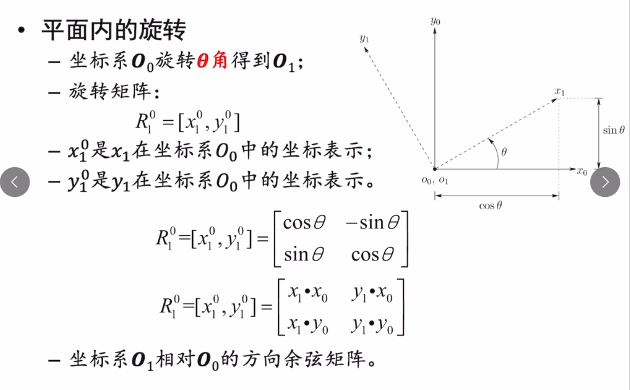

一、旋转矩阵的引出
下面坐标系0的基向量为
(
x
0
,
y
0
)
(x_{0},y_{0})
(x0,y0),坐标系1的基向量为
(
x
1
,
y
1
)
(x_{1},y_{1})
(x1,y1)。

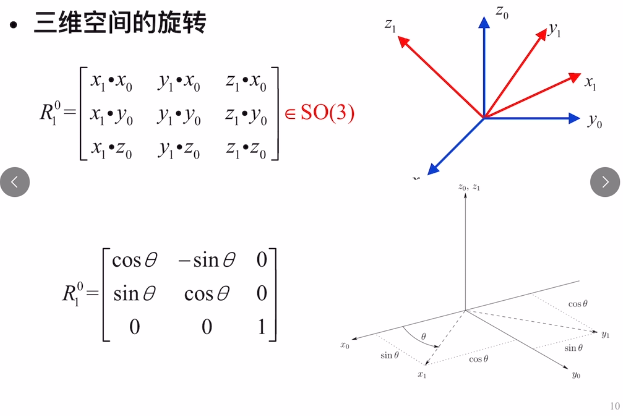

拓展到三维空间

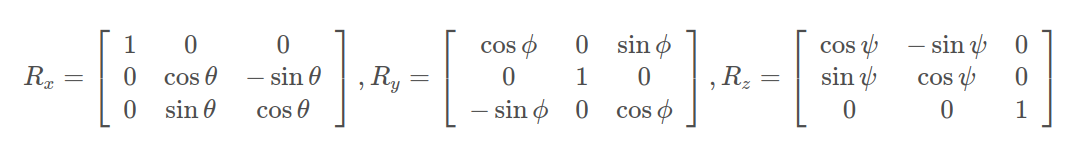

以此类推,绕不同的轴的旋转矩阵如下:

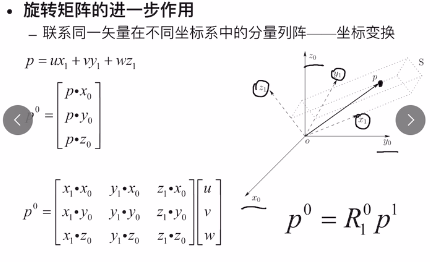

二、坐标变换
在坐标系1下,向量p表示为:
p
=
u
x
1
+
v
y
1
+
w
z
1
p=ux_{1}+vy_{1}+wz_{1}
p=ux1+vy1+wz1
将其转换到坐标系0下,为p在坐标系0的基向量
(
x
0
,
y
0
,
z
0
)
(x_{0},y_{0},z_{0})
(x0,y0,z0)下的表示:
p
0
p^{0}
p0

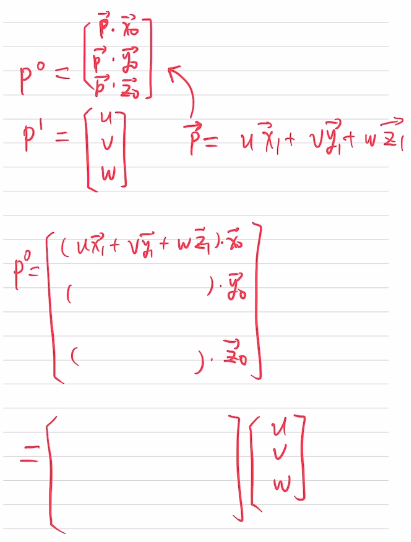

具体推导过程如下,最终得到p在1坐标系下的表示
p
1
p^{1}
p1,经过0到1的旋转矩阵
R
1
0
R_{1}^{0}
R10(或者称为1到0的坐标变换矩阵),得到p在0坐标下的表示
p
0
p^{0}
p0
三、向量的旋转
同一坐标系下,向量的旋转。
注意下面假设的连体坐标系
o
1
o_{1}
o1
四、旋转的复合

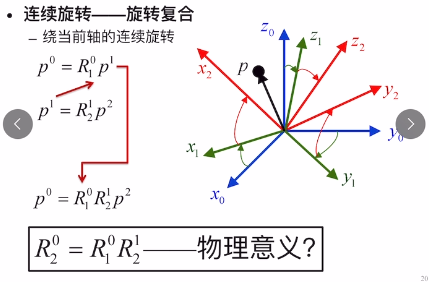

第一类情况:绕当前轴的旋转,也就是始终绕着转动之后的自身轴旋转,也称之为内旋。
这种情况,连续右乘即可。

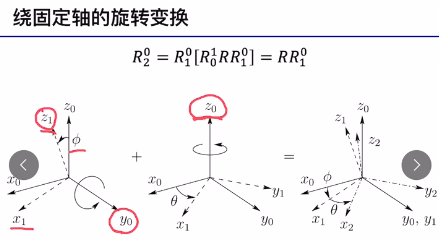

第二种情况:绕着固定轴的旋转,绕着不动的坐标系的轴旋转,也称之为外旋。
这种情况,需要左乘旋转矩阵。推导过程涉及到下面提到的相似变换。

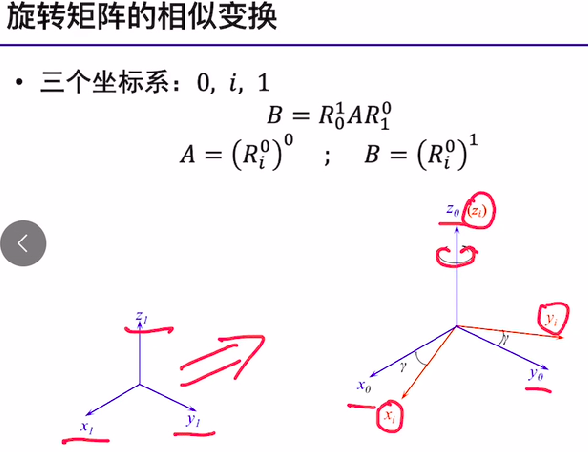

五、旋转矩阵的相似变换
下面的
(
R
i
0
)
0
(R_{i}^{0})^{0}
(Ri0)0 是指,
0
0
0 到
i
i
i 的旋转矩阵
R
i
0
R_{i}^{0}
Ri0 在
0
0
0 中的表示。
同理,
(
R
i
0
)
1
(R_{i}^{0})^{1}
(Ri0)1 是指,
0
0
0 到
i
i
i 的旋转矩阵
R
i
0
R_{i}^{0}
Ri0 在
1
1
1 中的表示。

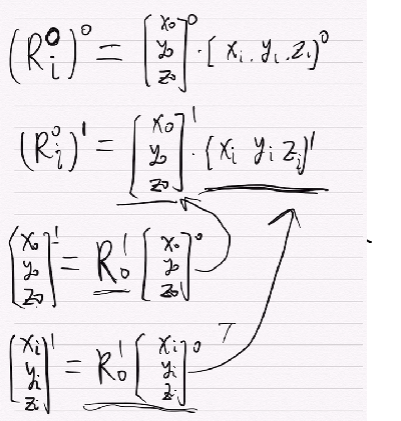

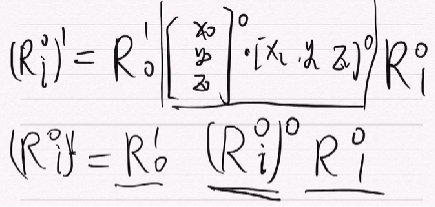

推导过程如下:
所以上面绕固定轴的旋转,推导过程如下:

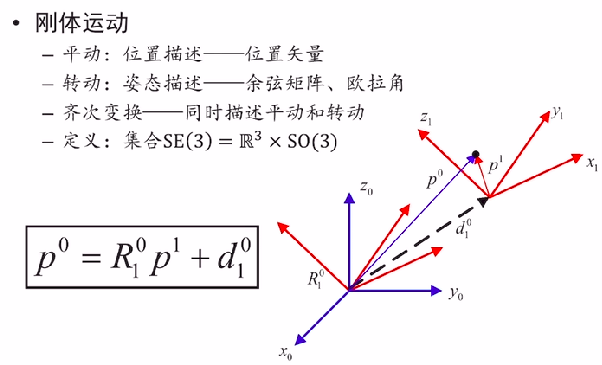

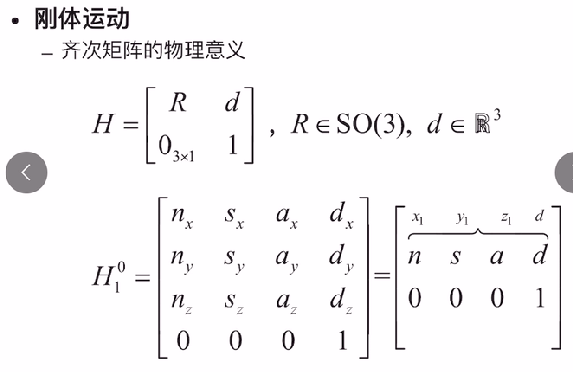

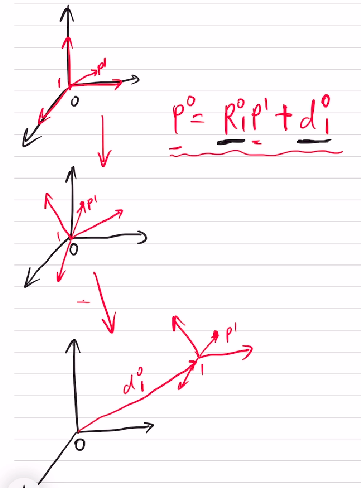

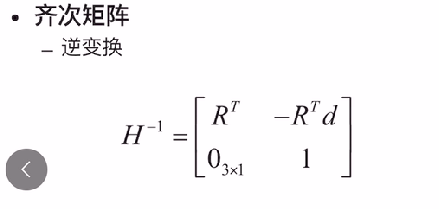

六、齐次坐标变换
前面考虑的都是只有旋转的情况,当既有旋转,也有平动的情况了。
可以看做先旋转,然后在平动。
但是如果有连续平移旋转的情况下,这种带有加号的情况,不太简洁。所有采用齐次变换这种方式,把旋转和平移写到一个矩阵里面。这样连续变换,只需要连乘齐次变换矩阵就好了。
以
H
1
0
H_{1}^{0}
H10为例,
R
R
R是指
R
1
0
R_{1}^{0}
R10,
d
d
d是指
d
1
0
d_{1}^{0}
d10(1在坐标系0下的向量)
七、欧拉角以及rpy
围绕坐标轴旋转的先后次序不同,得到的最终欧拉角姿态就不同,所以根据坐标系绕坐标轴旋转顺序的不同会有12种欧拉角。
- 常规欧拉角 (Z-X-Z, X-Y-X, Y-Z-Y, Z-Y-Z, X-Z-X, Y-X-Y)
- 泰特 - 布赖恩角 (X-Y-Z, Y-Z-X, Z-X-Y, X-Z-Y, Z-Y-X, Y-X-Z)
在机器人中常用的
r
o
l
l
(
x
)
,
p
i
t
c
h
(
y
)
,
y
a
w
(
z
)
roll(x) , pitch(y), yaw(z)
roll(x),pitch(y),yaw(z),是指3-2-1转序的欧拉角。
对应内旋,绕自身坐标系,从左到右:
→
R
z
ψ
R
y
θ
R
x
φ
\underset{R_{z\psi }R_{y\theta }R_{x\varphi }}{\rightarrow}
RzψRyθRxφ→
和下面的外旋等价,绕固定坐标系,从右到左:
←
R
z
ψ
R
y
θ
R
x
φ
\underset{R_{z\psi }R_{y\theta }R_{x\varphi }}{\leftarrow}
RzψRyθRxφ←

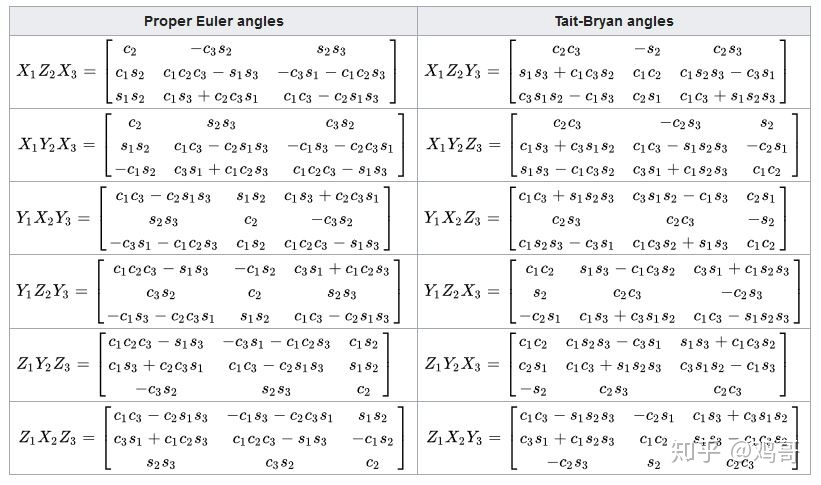

关于不同转序的欧拉角(内旋),对应的旋转矩阵为:
八、欧拉角的万向锁(Gimbal Lock)
欧拉角看起来比较直观,比较适合人机交互。但是也有一些问题:
- 需要注意旋转次序,内旋还是外旋。这个不加注意,容易出错。
- 三个量的欧拉角,表示三维旋转,比较紧凑,但是会具有奇异性,比如说 p i t c h pitch pitch 角为 ± π / 2 ±π/2 ±π/2 时,出现万向锁。
虽然有万向锁问题,但是一些平面运动,比如车辆,是不会出现 p i t c h pitch pitch 角为 ± π / 2 ±π/2 ±π/2 的情况的,为了方便交互,往往也会采用。
万向锁的几何解释
首先,我们沿着 𝑥 轴旋转任意的度数:

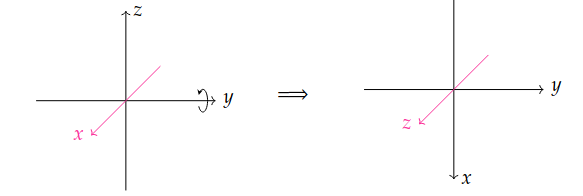

接下来,我们沿 𝑦 轴旋转 𝜋/2 弧度:
注意,经过这一次的变换之后,我们将 𝑧 轴变换到原来 𝑥 轴方向,而 𝑥轴变到原来 −𝑧 的方向。
这个变换执行完毕后,我们仅仅只剩下一个 𝑧 轴的旋转矩阵了。
然而,当前的 𝑧 轴与原来的 𝑥 轴重合,也就是说,最后 𝑧 轴的旋转与 𝑥 轴的旋转其实操纵的是同一个轴。
三次旋转变换仅仅覆盖了两个轴的旋转,一个自由度就这样丢失了,这也就导致了 Gimbal Lock 的现象
万向锁的数学解释
这里采用3-2-1转序,内旋的欧拉角来解释。
绕着各个轴旋转的旋转矩阵,分别如下:
当绕着
y
y
y轴,旋转
π
/
2
π/2

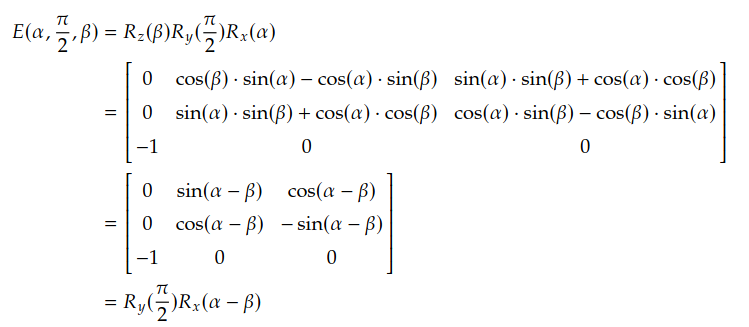

π/2时,组合出矩阵如下:
将原本绕着三个轴旋转,所组成的变换化,简成了绕两个轴的变化。
即便我们分别对 𝑧-𝑦-𝑥 三轴进行了旋转,实际上这个矩阵仅仅旋转了 𝑥-𝑦 两轴,它并没有对(初始的)𝑧 轴进行变换。也就是无论 𝑥轴与 𝑧 轴的旋转角是多少,变换都会丧失一个自由度。
九、对应的eigen代码
上面数学公式,所对应的eigen代码如下,根据实际使用需要可以方便查询。
#include <Eigen/Core>
#include <Eigen/Geometry> // Eigen/Geometry 模块提供了各种旋转和平移的表示
using namespace std;
using namespace Eigen;
// 1、旋转矩阵相关
// 3D 旋转矩阵直接使用 Matrix3d 或 Matrix3f, Matrix3d 实质上是 Eigen::Matrix<double, 3, 3>
Matrix3d rotation_matrix = Matrix3d::Identity();
// 旋转向量使用轴角 AngleAxis, 它底层不直接是Matrix,但运算可以当作矩阵(因为重载了运算符)
AngleAxisd rotation_vector(M_PI / 4, Vector3d(0, 0, 1)); //沿 Z 轴旋转 45 度
cout << "rotation matrix =\n" << rotation_vector.matrix() << endl; //轴角,用matrix()转换成矩阵
rotation_matrix = rotation_vector.toRotationMatrix(); // 也可以直接赋值
// 2、坐标变换相关
// 用 AngleAxis 可以进行坐标变换
Vector3d v(1, 0, 0);
Vector3d v_rotated = rotation_vector * v;
cout << "(1,0,0) after rotation (by angle axis) = " << v_rotated.transpose() << endl;
// 或者用旋转矩阵
v_rotated = rotation_matrix * v;
cout << "(1,0,0) after rotation (by matrix) = " << v_rotated.transpose() << endl;
//6、齐次变换(欧氏变换矩阵)使用 Eigen::Isometry
Isometry3d T = Isometry3d::Identity(); // 虽然称为3d,实质上是4*4的矩阵
T.rotate(rotation_vector); // 按照rotation_vector进行旋转
T.pretranslate(Vector3d(1, 3, 4)); // 把平移向量设成(1,3,4)
cout << "Transform matrix = \n" << T.matrix() << endl;
// 用变换矩阵进行坐标变换
Vector3d v_transformed = T * v; // 相当于R*v+t
cout << "v tranformed = " << v_transformed.transpose() << endl;
//7、 欧拉角: 可以将旋转矩阵直接转换成欧拉角
Vector3d euler_angles = rotation_matrix.eulerAngles(2, 1, 0); // ZYX顺序,即yaw-pitch-roll顺序
cout << "yaw pitch roll = " << euler_angles.transpose() << endl;
// 四元数
// 可以直接把AngleAxis赋值给四元数,反之亦然
Quaterniond q = Quaterniond(rotation_vector);
cout << "quaternion from rotation vector = " << q.coeffs().transpose()
<< endl; // 请注意coeffs的顺序是(x,y,z,w),w为实部,前三者为虚部
// 也可以把旋转矩阵赋给它
q = Quaterniond(rotation_matrix);
cout << "quaternion from rotation matrix = " << q.coeffs().transpose() << endl;
// 使用四元数旋转一个向量,使用重载的乘法即可
v_rotated = q * v; // 注意数学上是qvq^{-1}
cout << "(1,0,0) after rotation = " << v_rotated.transpose() << endl;
