PCB规则详解及创建

  我们在PCB画板时会有很多的规则需要注意,那么到底有哪些规则?我们有需要设置注意哪些规则呢?下面我们就讲解一下:

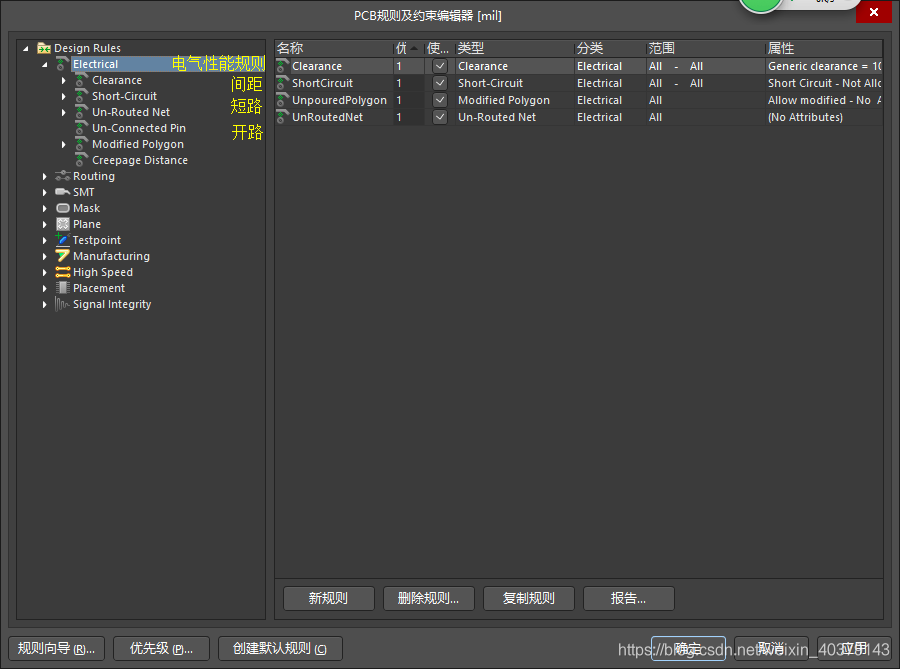

  1、电器性能规则
在这里插入图片描述

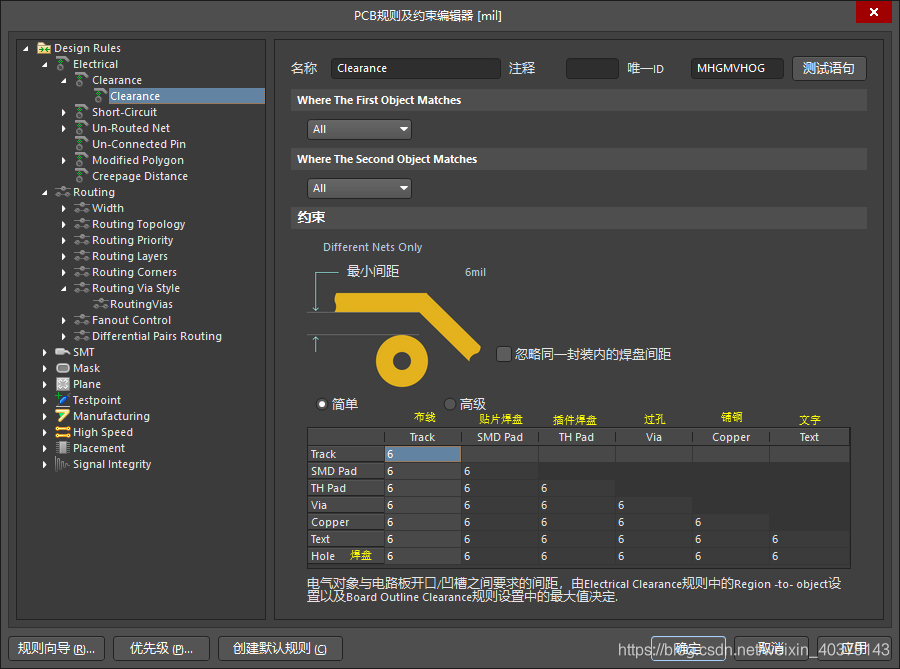

  (1)间距规则
    间距应该设置成6mil,因为小于6mil生产精密度要求就高,价格也就贵了。
在这里插入图片描述
  上面我设置的是所有到所有之间的间距都设置成6mil,我们可以根据的需要自己修改。
在这里插入图片描述
在这里插入图片描述

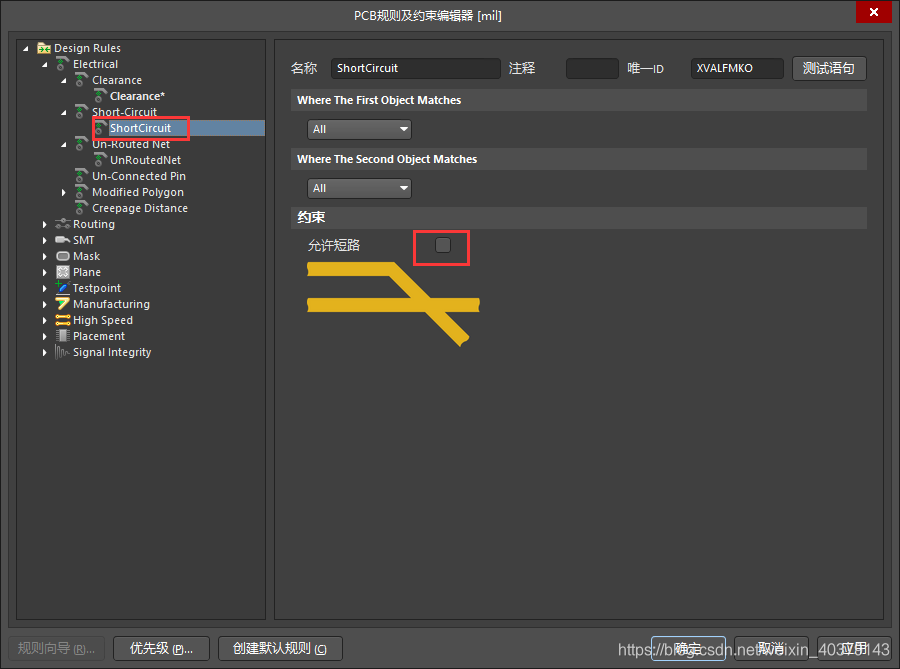

  (2)短路规则
    一般我们是不允许短路的,所以允许短路后面不要打勾✔。
在这里插入图片描述

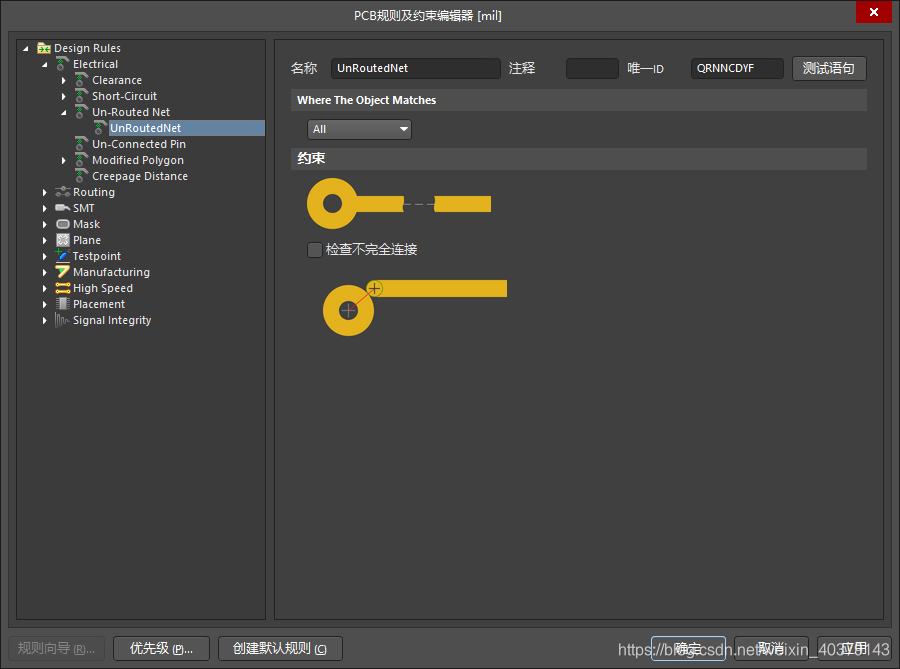

  (3)开路规则
    一般默认就行了。
在这里插入图片描述

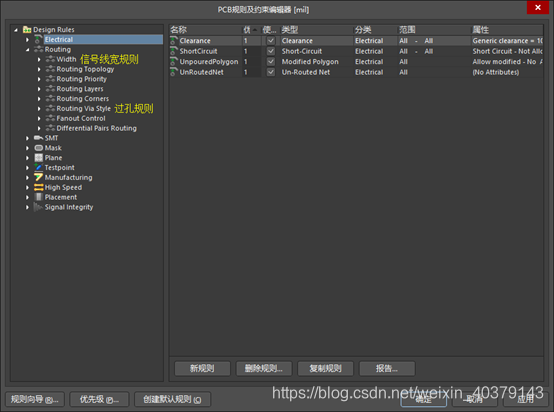

  2、信号规则
在这里插入图片描述
  (1)线宽规则
    线宽规则和间距规则一样,最好不要小于6mil,小于6mil就要加钱啦!
在这里插入图片描述
    但是对于我们的电源来讲,6mil的线宽太小了,所以我们要对电源类的线宽进行设置。步骤如下:

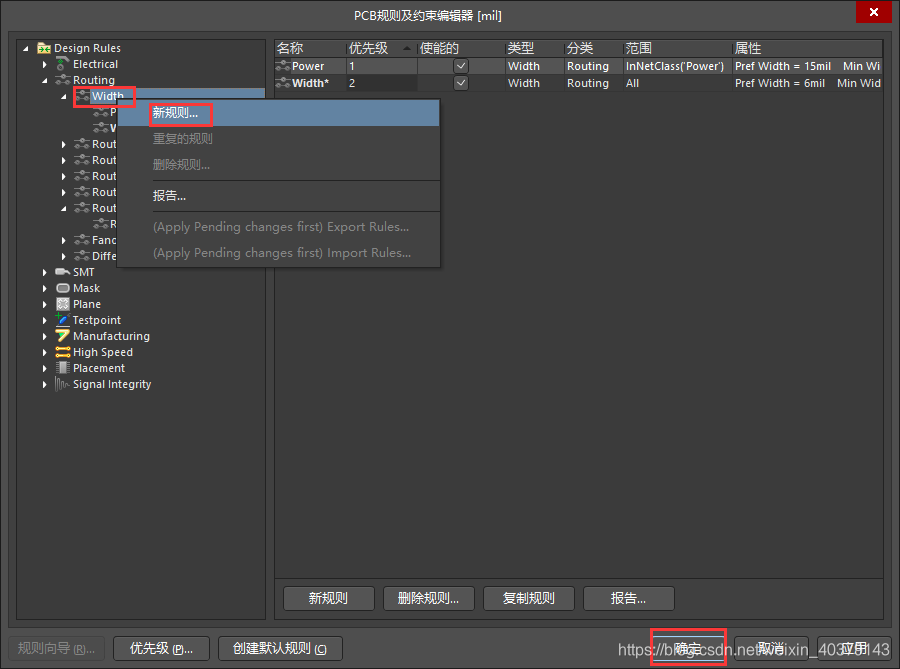

    Step 01:在线宽上右击→新建规则
在这里插入图片描述

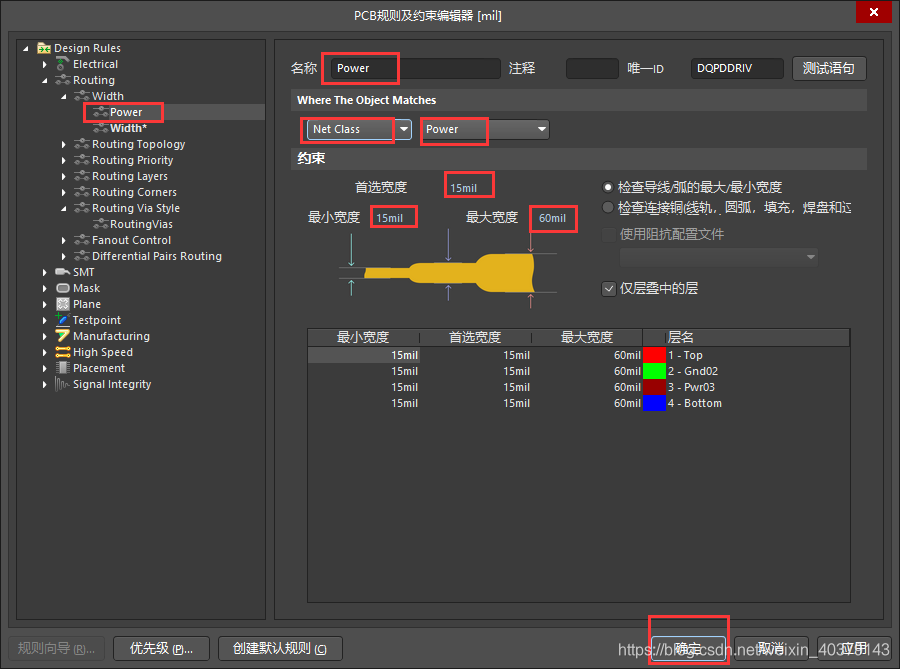

    Step 02:新建的规则我们命名为Power,对象匹配中选择Power类,设置成min=15mil,max=60mil,首选宽度也设置成15mil。
在这里插入图片描述
  这里讲到了类这个概念。不会创建类的可以去我之前的博文中找。 传送门
  有的时候设置了电源线宽,但是我们在布线的时候,布到电源类的线时,不是我们设置的规则!这是什么原因呢?可能是以下两种情况:
  ①优先级问题
  我们要把我们设置的规则,优先级放在1,1的优先级最高。
在这里插入图片描述

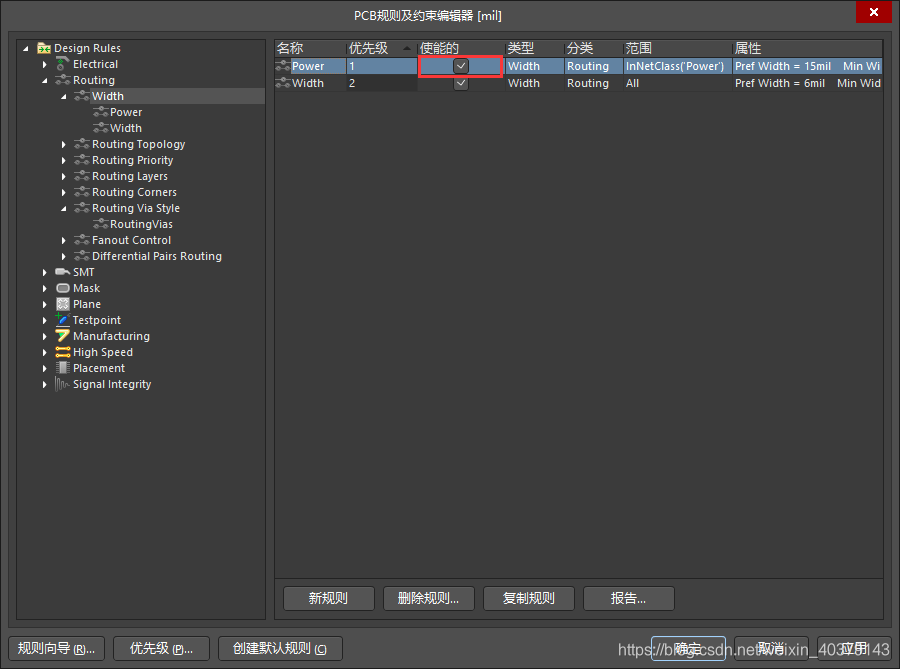

  ②规则使能问题
  可能你新建的规则的使能没有打开!使能打勾✔即可!
在这里插入图片描述

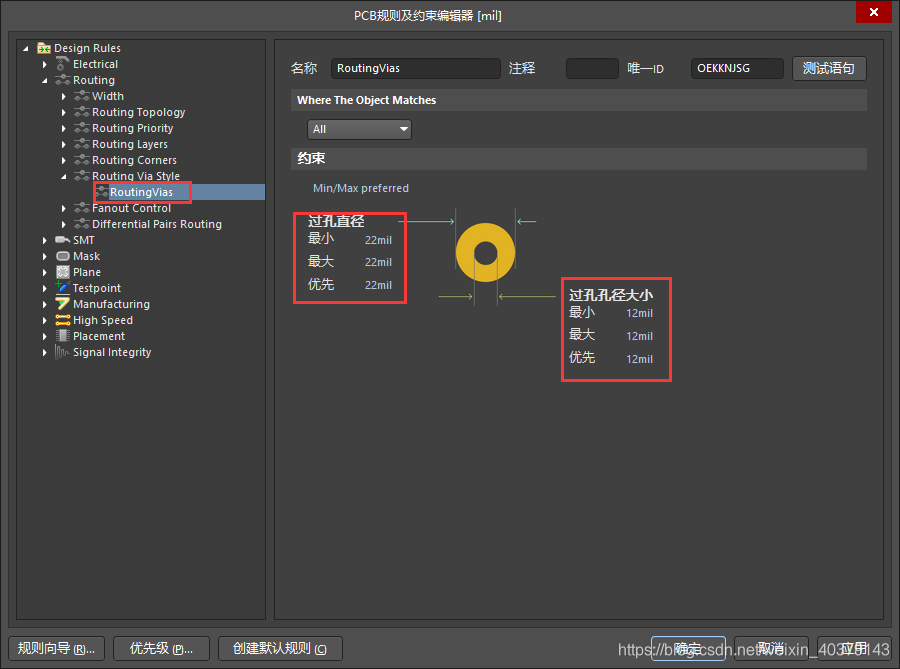

  (2)过孔规则
    过孔H尽量12mil(0.3mm)以上,
    过孔和焊盘的大小之间有一个关系:
在这里插入图片描述
在这里插入图片描述

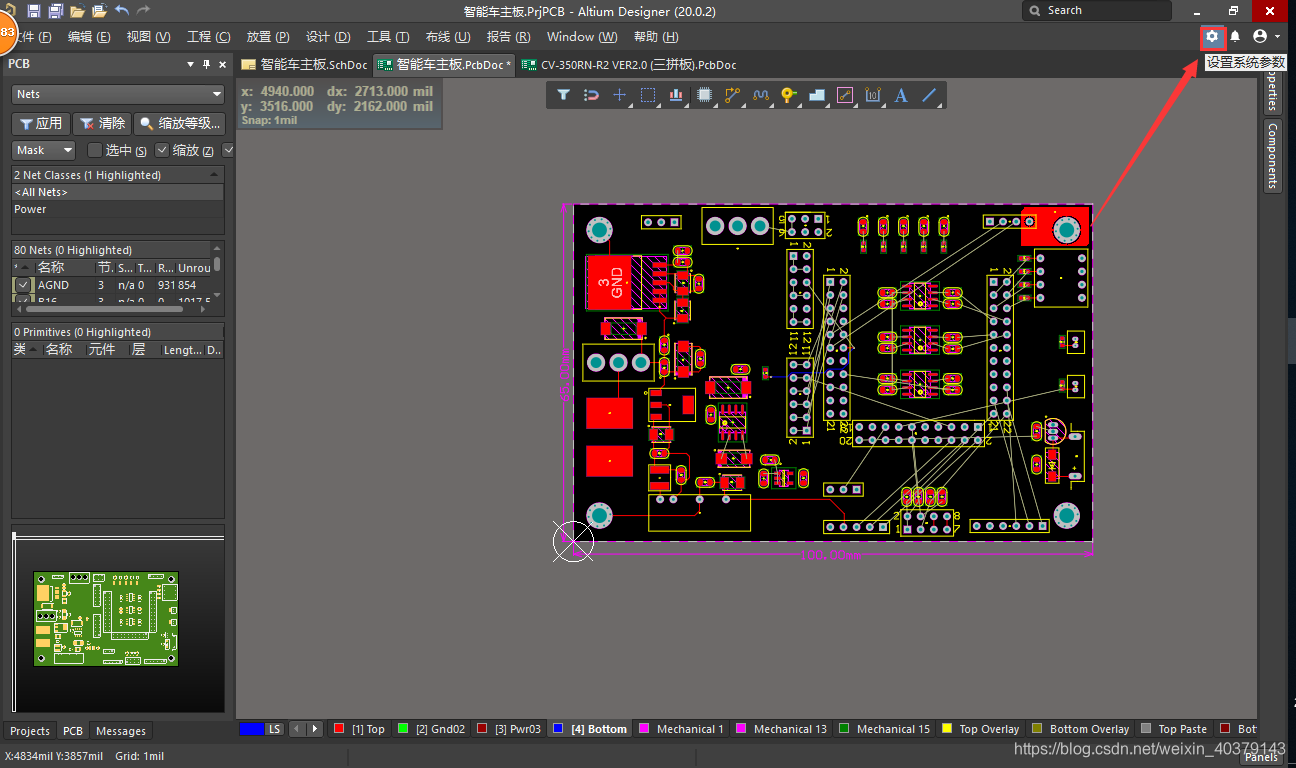

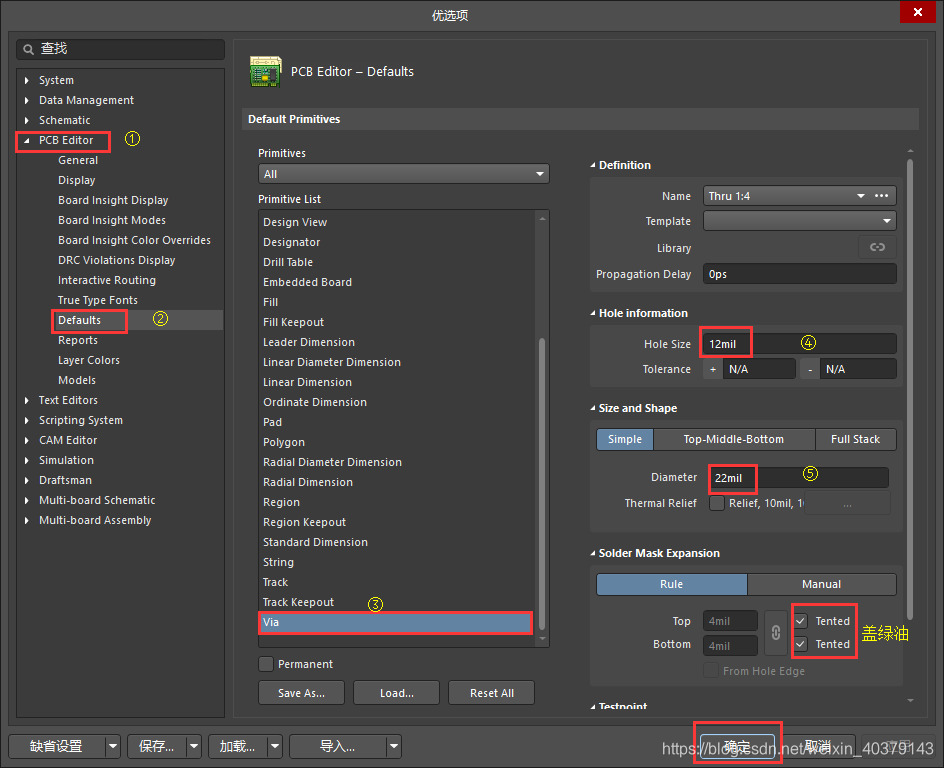

设置好了之后,我们会发现,过孔不会按我们设置的过孔规则打孔。因此,我们需要在设置系统参数里面进行相应设置。
在这里插入图片描述
在这里插入图片描述

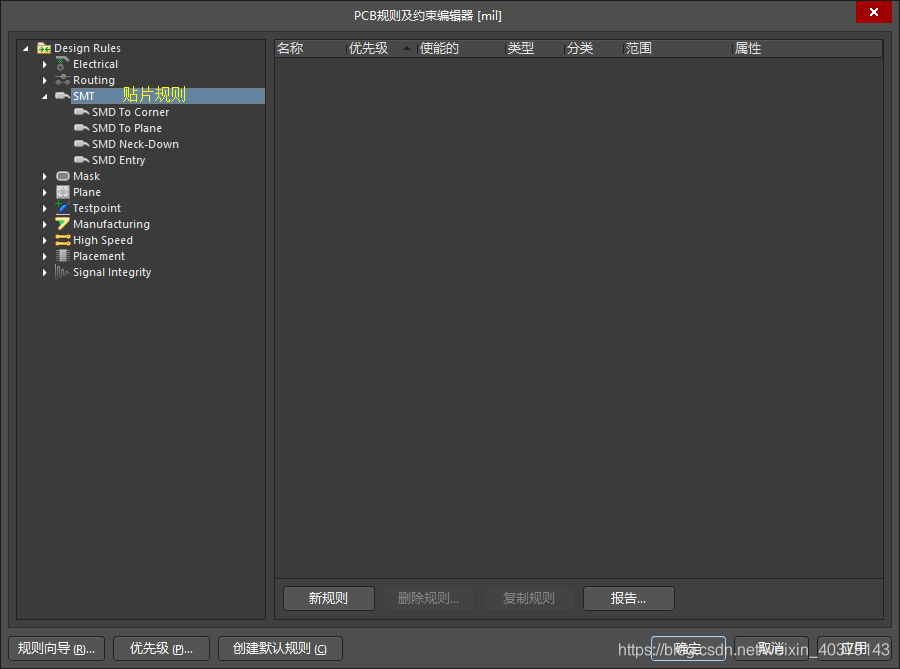

  3、贴片规则
在这里插入图片描述

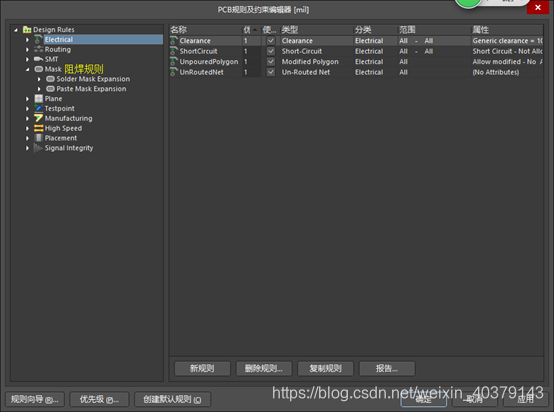

  4、阻焊规则
在这里插入图片描述

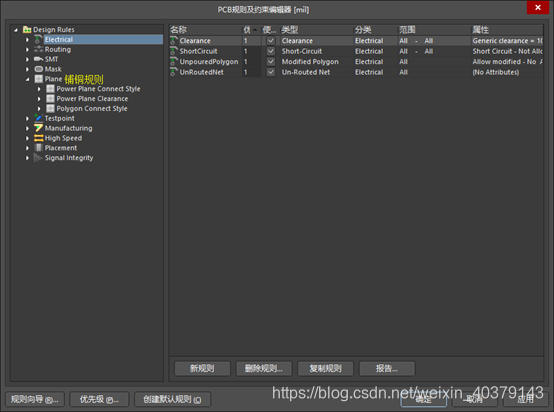

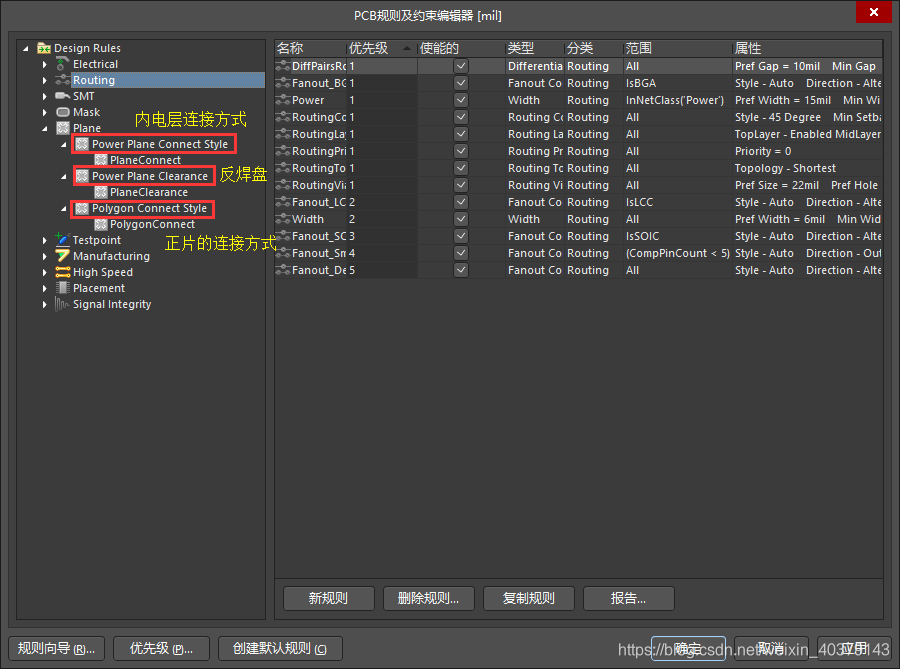

  5、敷铜规则
在这里插入图片描述
在这里插入图片描述
  (1)内电层连接方式
    

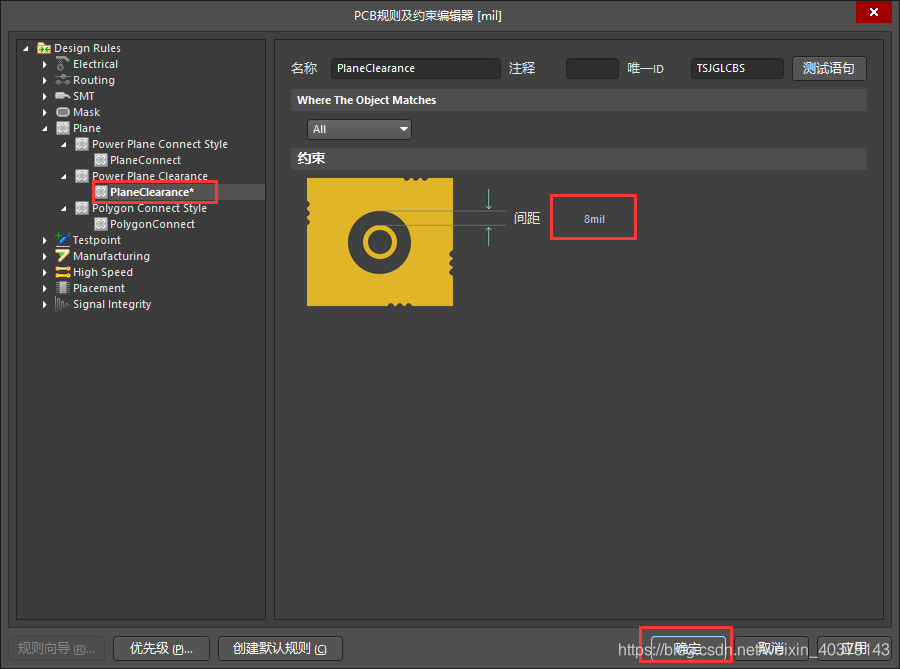

  (2)反焊盘
    反焊盘设置成8mil
在这里插入图片描述

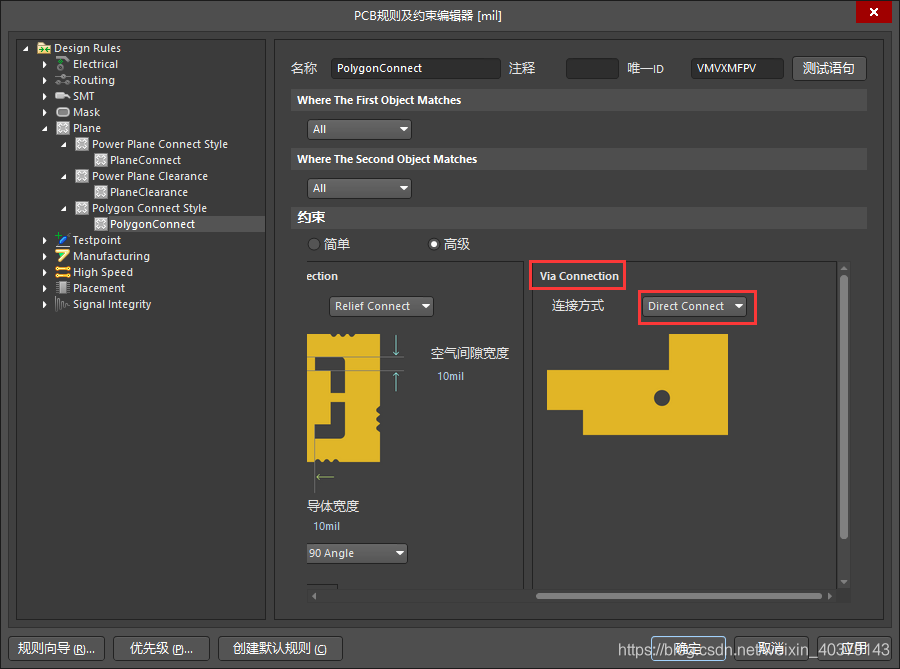

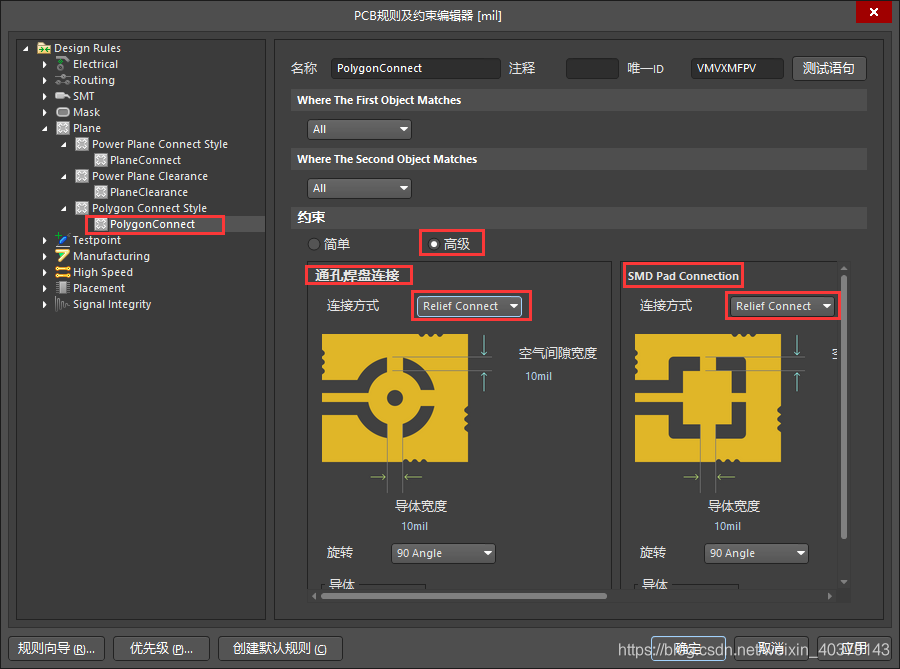

  (3)正片的连接方式
    在高级里面,设置通孔焊盘链接为十字连接;贴片焊盘设置成十字连接;过孔设置成全连接。
在这里插入图片描述
在这里插入图片描述
  6、测试点规则
在这里插入图片描述

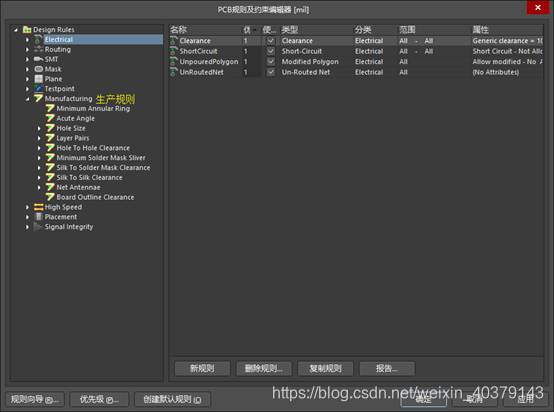

  7、生产规则
在这里插入图片描述
  (1)丝印到阻焊的距离
    我们一般设置成2mil
在这里插入图片描述

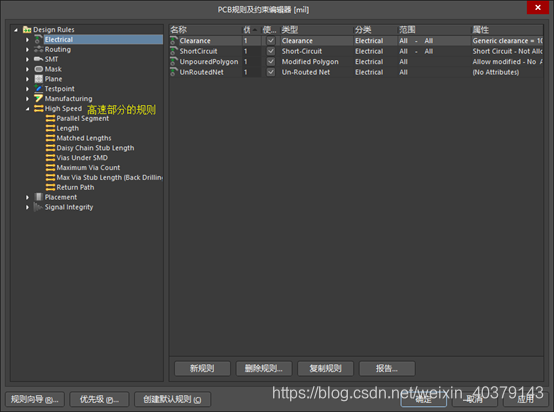

  8、高速部分的规则
在这里插入图片描述

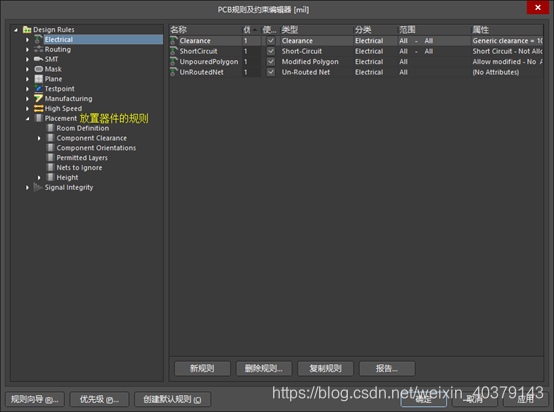

  9、放置器件规则
在这里插入图片描述

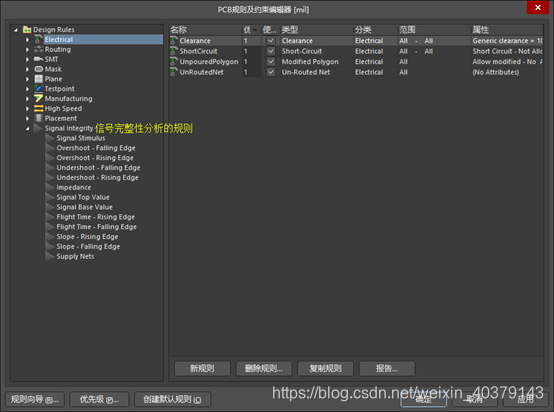

  10、信号完整性分析规则
在这里插入图片描述

  

注:1、此文若有侵权,联系我,立即删除此文;
  2、文中若有错误望兄弟们指出,我们一起学习,共同进步。
