YOLOV8-网络结构

代码下载链接：https://download.csdn.net/download/weixin_40723264/88011324

一、整体网络

    本文结合YOLOv5网络进行讲解，通过与YOLOv5网络进行比较，进一步理解YOLOv8，尽快上手。

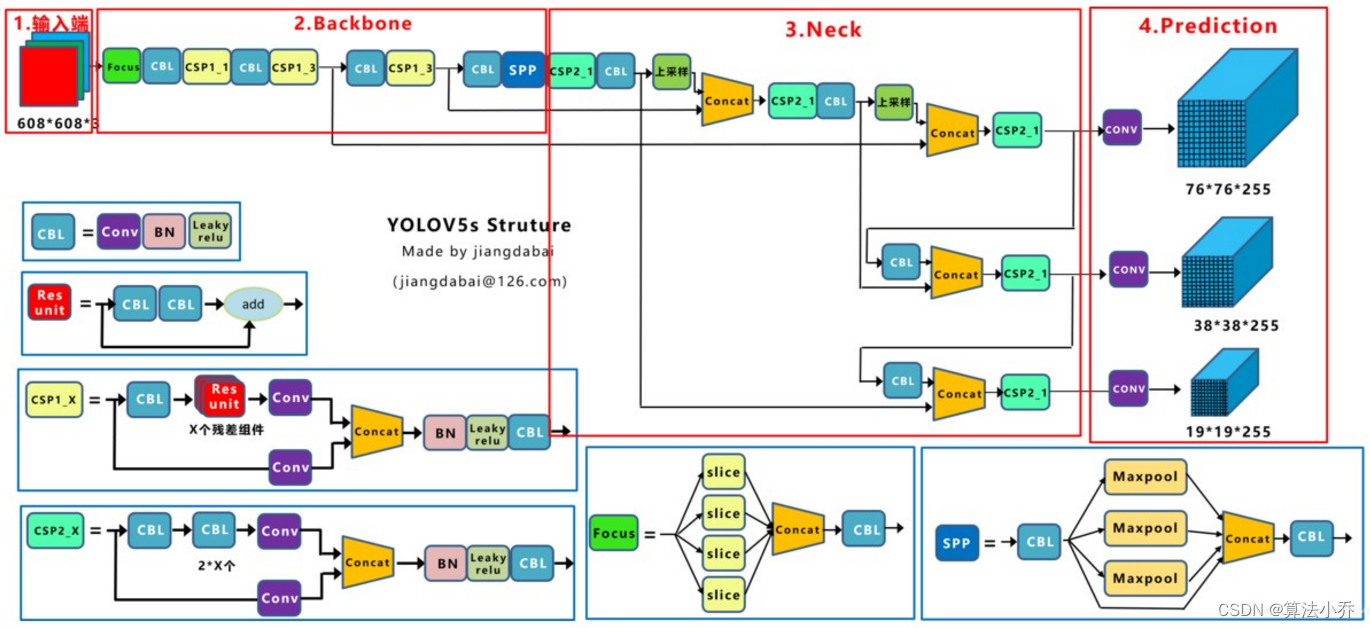

(1) YOLOv5

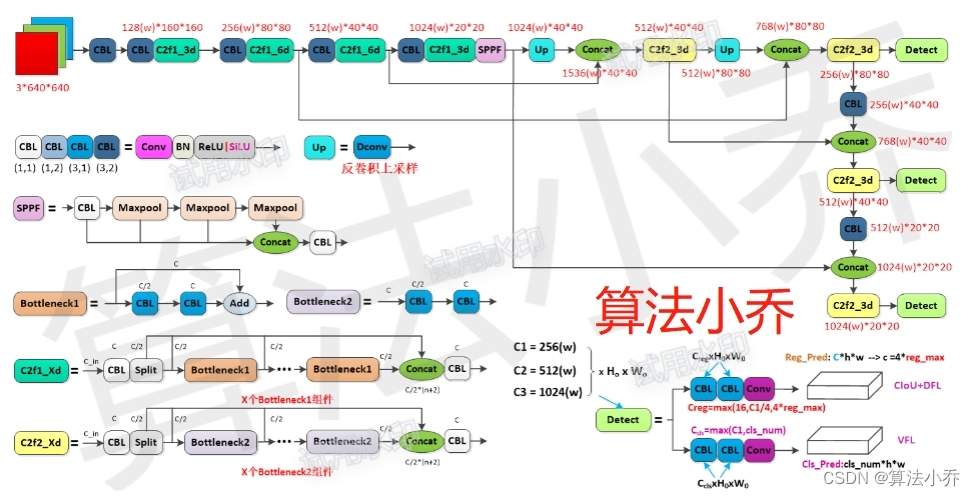

(2)YOLOv8

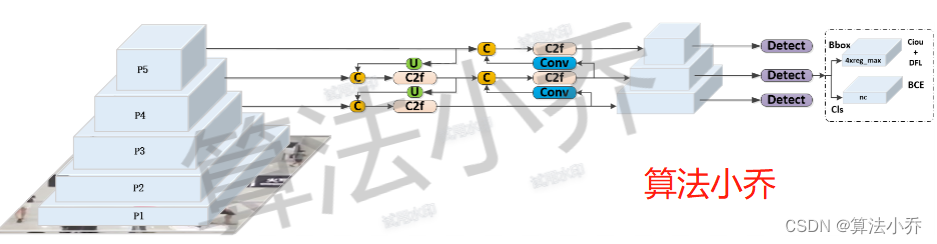

<1> 大体结构



<2> 详细结构

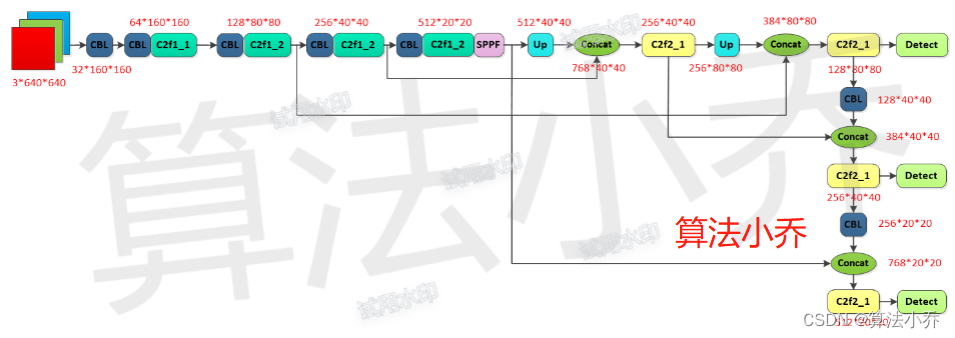

<3> 实例展示

 上图中的d和w分别代表不同类型YOLOv8网络(yolov8n、yolov8s、yolov8m、yolov8l)的深度和网络的宽度的比率，如下所示：

下面以yolov8s为例，其中d = 0.33, w=0.5,计算过程中向上取整。

二、比较

（1）YOLOv8与YOLOv5比较

    相同点：

    从整体上来看，YOLOv8和YOLOv5基本一致，都是backbone + PANet + Head的结构，且PANet部分都是先上采样融合再下采样融合；

    不同点：

    <1>  Head部分不同，YOLOv5是整体上输出的，以80类为例，因为每个像素点为3个anchor，故每个像素点的size为：3*（4 + 1 + 80 ）= 255；而YOLOv8Head部分，Cls和Box是分开预测的,并且从Anchor-Based换成了Anchor-Free。

     yolov8中提到的anchors与yolov5有本质的区别，在yolov8中只是一个锚点,即预测的中心点或者可以理解为每个像素的中心点，并且yolov8中，每个像素只有一个锚点，例如，yolov8 输出共有 80*80 + 40*40 20*20 = 8400个锚点。

    <2> YOLOv8的Backbone和Neck中采用的C2f结构，其参考了YOLOv7的ELAN的设计思想，用于替换YOLOv5中的CSP结构，由于C2f结构有着更多的残差连接，所以其有着更丰富的梯度流。(不过这个C2f模块中存在Split操作，对特定硬件部署并不友好)

    <3> Loss 计算方面采用了TaskAlignedAssigner正样本匹配策略，并引入了Distribution Focal Loss.

    <4> 训练部分，采用了YOLOX的训练方式，在最后的10个Epoch关闭了Mosiac增强操作，可以有效地提升精度

(2) 庖丁解牛

    <1> CSP 到 C2f

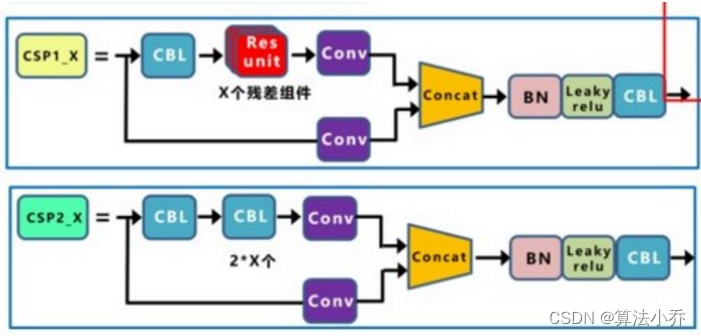

    a. YOLOv5中的CSP结构如下所示：

    CSP在Backbone与Neck中是不同的，

    在Backbone中为CSP1_X，其X个组件为残差结构，如下图所示，其中两个CBL输入与输出的Shape是相同的。

    在Neck中为CSP2_X，其X组件为2*X个CBL模块，每对CBL的输入输出Shape都是相同的。

    b. YOLOv8中的C2f结构如下所示，可以发现与CSP相比，其增加了更多的跳层连接和额外的Split操作。

    C2f在Backbone和Neck中也是不同的，

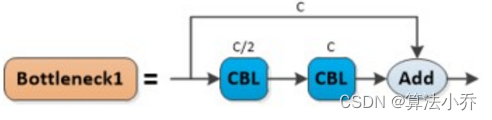

   在Backbone中为C2f1，其X个组件为是带有残差边的残差模块，如下图所示，其中第一个CBL通道数减少一半，第二个又恢复到C。

    在Neck中为C2f2,其X个组件没有残差边，如下图所示，

    <2> 从SPP变到SPPF

    SPPF较SPP，可以在一定程度上降低计算量，并且增大感受野。

    用两个2个5x5代替9x9，用3个5x5代替13x13.

    <3> Head从耦合头变为解耦头

    从YOLOv5的耦合Head，变为的解耦Head，并且由Anchor-Based 变成了Anchor-Free,如下所示：

     可以看出，YOLOv8的Head中，不再有之前的Obj 分支，只有解耦的分类和回归分支，并且回归分支使用了Distribution Focal Loss中提到的积分形式表示法。

    同时，从上图YOLOv8 Head可以看出，解耦头中的Cls类别分支和box 回归分支的通道数是不相等的，因为各自表征了两种不同的特征，因此:

    a. 对于Cls类别分支,其通道数Ccls = max(C1,cls_num)

    b. box回归分支，其通道数Creg = max(16,C1/4,4*reg_max)

    以COCO数据集为例，则解耦头的通道数配置为：

    Ccls = max(256,80) = 256

    Creg = max(16,256/4,4*16) = 64 ; 其中reg_max = 16

三、正负样本筛选

    既然YOLOv8没有了anchor box，那么正负样本的匹配就需要依赖于多尺度分配。

(1) 匹配策略

    YOLOv8的正负样本匹配策略采用的是Task-Aligned Assigner，（顾名思义就是对齐分配器），那是怎样的对齐方式呢？

    根据分类与回归的分数，作为加权分数，选择正样本。公式如下：

         其中，S是GT的预测分值，U是预测框和GT Box的iou，α和β为权重超参数，两者相乘就可以衡量对齐程度，当Cls的分值越高且IOU越高时，t的值就越接近于1.

    通过训练t可以引导网络动态的关注于高质量的正样本。

    a.  对于每个GT，对所有预测框基于该GT的类别cls score 结合 与该GT box的 IOU,加权得到一个关联Cls及Box Reg的对齐分数alignment_metrics。

    b. 对于每个GT，直接基于alignment_metrics对齐分数，通过排序后，选取topK个预测框作为正样本。

(2) 损失函数

    Loss包括2个分支：Cls 与 Box Reg，并没有之前的Obj 前景/背景 的分支。

 <1> 分类损失 Lcls

    使用sigmoid函数来计算每个类别的概率，并计算全局的类别损失。

    采用 VFL Loss 或 BCE Loss

    a. VFL

    其训练(学习)标签： 正样本的类别标签就是IOU值(0 ~1)因为采用的sigmoid；负样本的学习标签全为0.

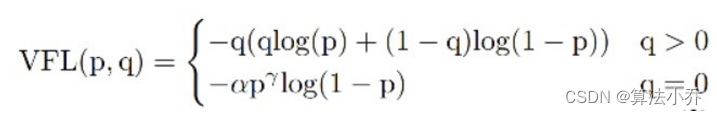

    与Focal Loss相比，提出了非对称的加权操作，Focal Loss中的加权是对称的(正负样本都进行同等规则的加权)。公式如下：

     其中，q为label，正样本的时候q为预测bbox和GT的IoU，负样本时q=0。

    如上面公式，当为正样本的时候没有采用Focal Loss,而是普通的BCE Loss，只不过多了一个自适应的IOU加权，用于突出主样本(在正样本范围内，主样本的IOU值最大)。

    负样本采用的是Focal Loss。

    可见VFL是对正负样本进行非对称加权，突出主样本。

    b. BCE

    从 工程代码中，发现YOLOv8实际采用的是BCE损失，如下图所示：

         说明，YOLOV8团队应该是对VFL和BCE都尝试过，但最终发现使用VFL和使用普通的BCE效果相当，优势不明显，故采用了简单的BCE Loss。

 <2> 回归损失 Lbox

    对于位置损失，YOLOv8分为两个部分CIou_Loss + Distribution Focal Loss（DFL Reg_max默认为16）默认为16。

    第一部分就是计算预测框与目标框之间的IOU，一如既往地采用了CIOU Loss，而第二部分采用地就是DFL.

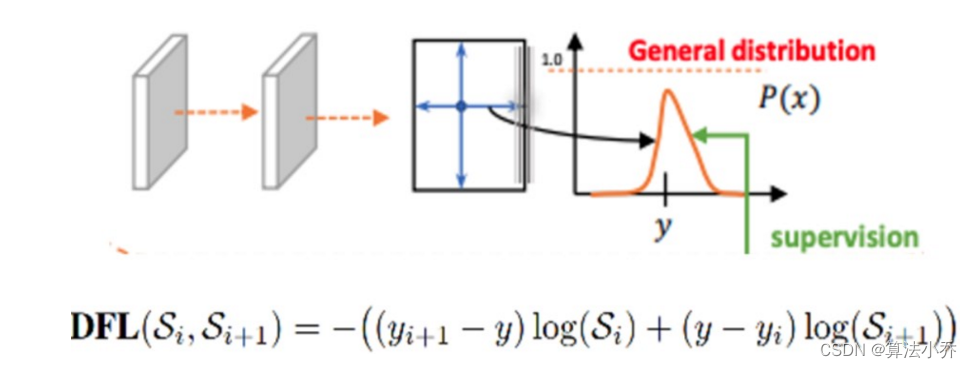

    DFL Loss:

    其主要是将框的位置建模成一个general distribution，让网络快速的聚焦于和目标位置距离近的位置的分布。

     DFL 能够让网络更快地聚焦于目标y附近的值，增大它们的概率。

    DFL的含义是以交叉熵的形式去优化与标签y最接近的一左一右2个位置的概率，从而让网络更快地聚焦到目标位置的邻近区域的分布；也就是说学出来的分布，理论上是在真实浮点坐标的附近，并且以线性插值的模式得到距离左右整数坐标的权重。

    问题：上面提到需要将bbox的预测，建模成一个任意分布，通过对该任意分布进行回归，来得到边界框。那么这个任意分布是如何建立的？

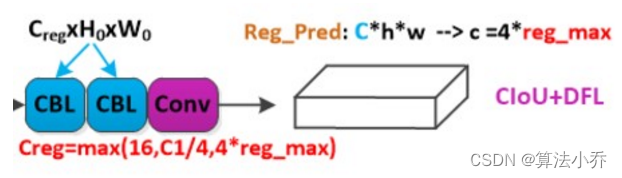

    由上图可见，bboxes预测输出通道为C，如reg_max=16, 则通过这16个值建模一个类似于高斯的分布(只能说是类似，其参数值在训练过程中是不断更新的)

     如上图左侧所示，对于滑板左侧被水花模糊，故左侧边界的预测分布是任意而扁平的，对右侧边界的预测分布是明确而尖锐的。右侧的大象预测同理。

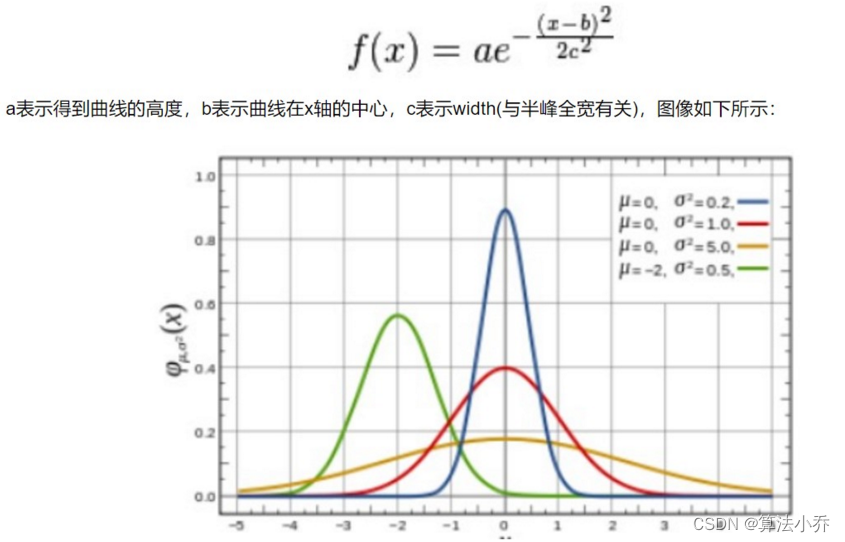

    所以对于边界的预测，围绕GT位置结合周围位置，采类似高斯用任意分布进行处理，我们可以回忆一下高斯函数：

         通过16个值对分布进行离散化处理，可见GT位置的值是最大的，两边的值是逐渐变小的，结合高斯函数我们如何对离散的分布进行处理呢？

    可以用softmax，实现离散回归，从结构上来讲，softmax的公式计算与高斯函数是相似的，而且在代码中方便应用。

    最后通过对分布进行积分处理，就得到了bbox坐标四个预测值的结果。

    tip：讲到这，突然想到，yolov8对坐标预测的采用任意分布的方式，与yolor 预测采用隐性知识向量，有着异曲同工之妙。
