vivado2019.2的硬件开发步骤与2017.4版本一致，只是后面的软件开发工具不同，一个是VITIS一个是SDK，
相比于SDK，VITIS与vivado是相互独立的关系，需要手动打开软件并导入硬件信息

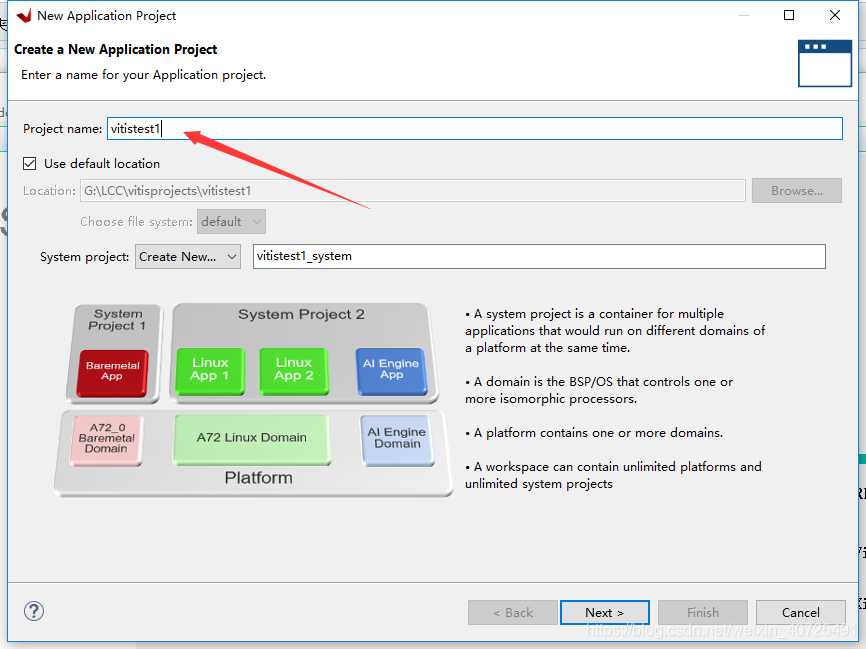

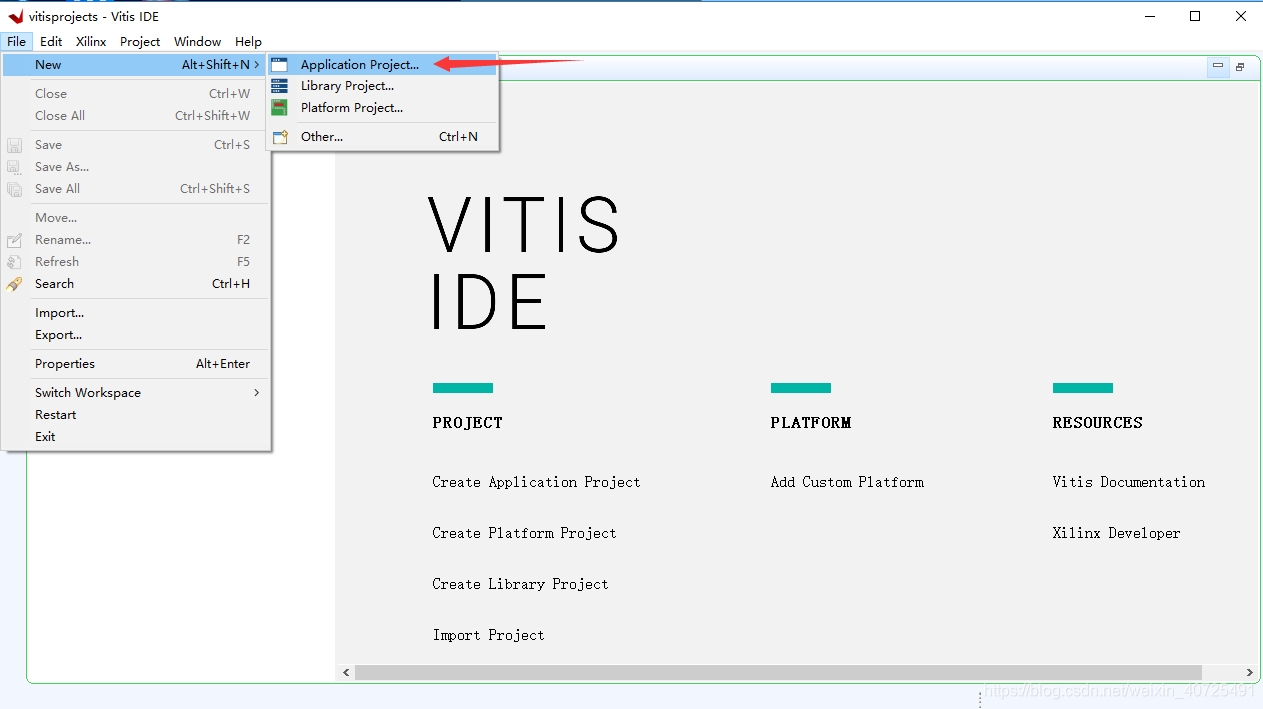

新建工程
在这里插入图片描述

在这里插入图片描述

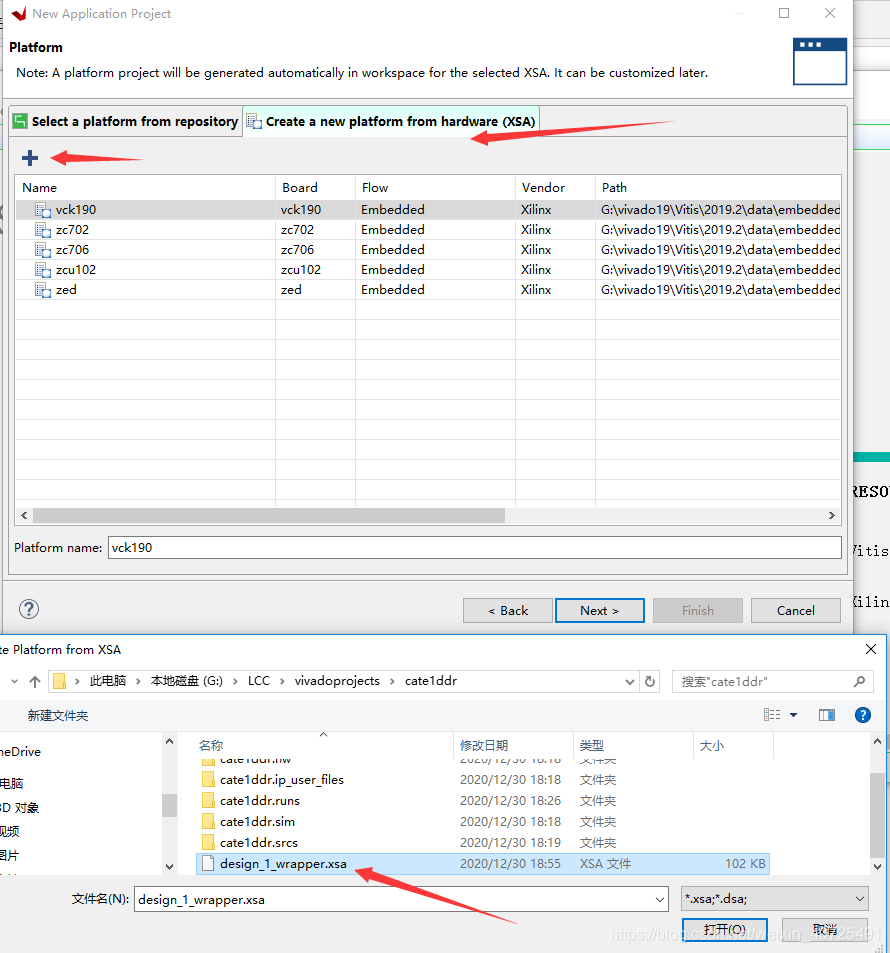

添加在vivado中生成的xsa文件

在这里插入图片描述

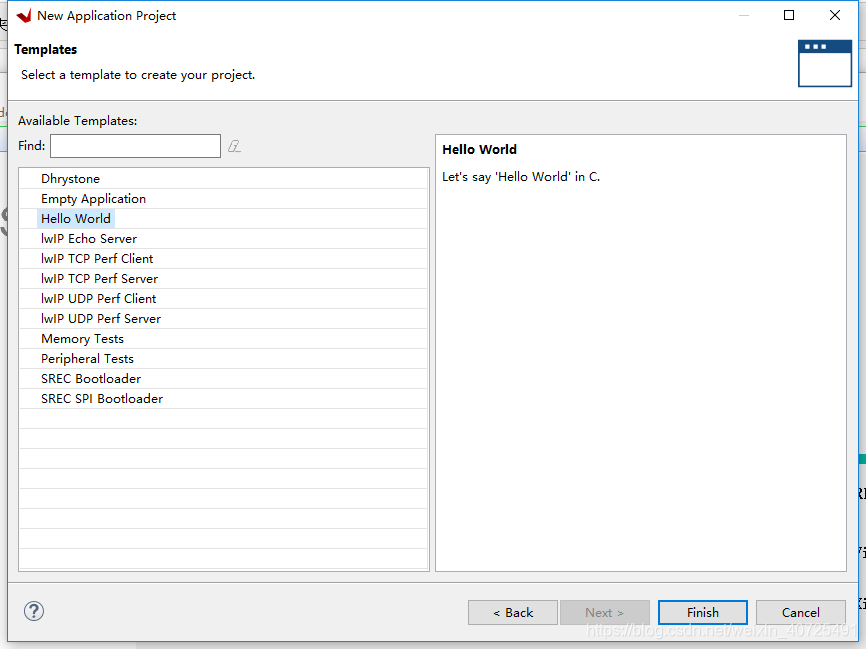

开发的cpu和语言保持默认
在这里插入图片描述
在这里插入图片描述

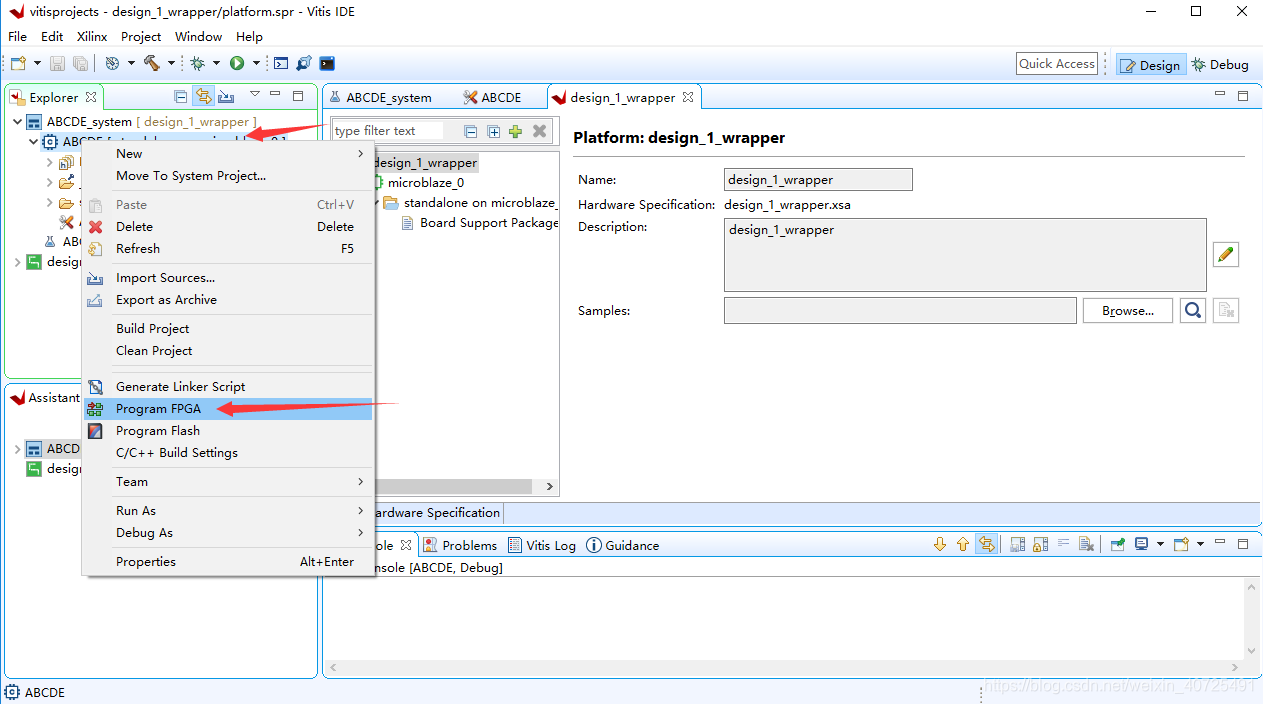

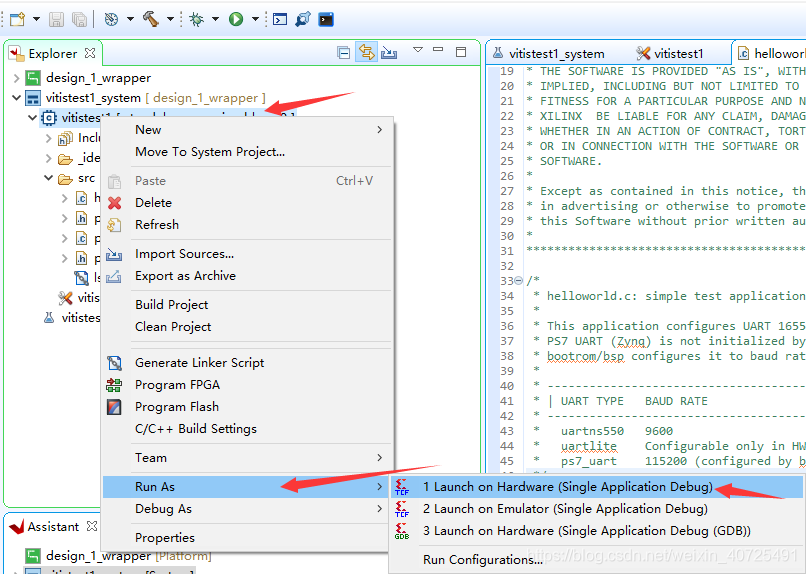

连接开发板，选择右键program FPGA
在这里插入图片描述

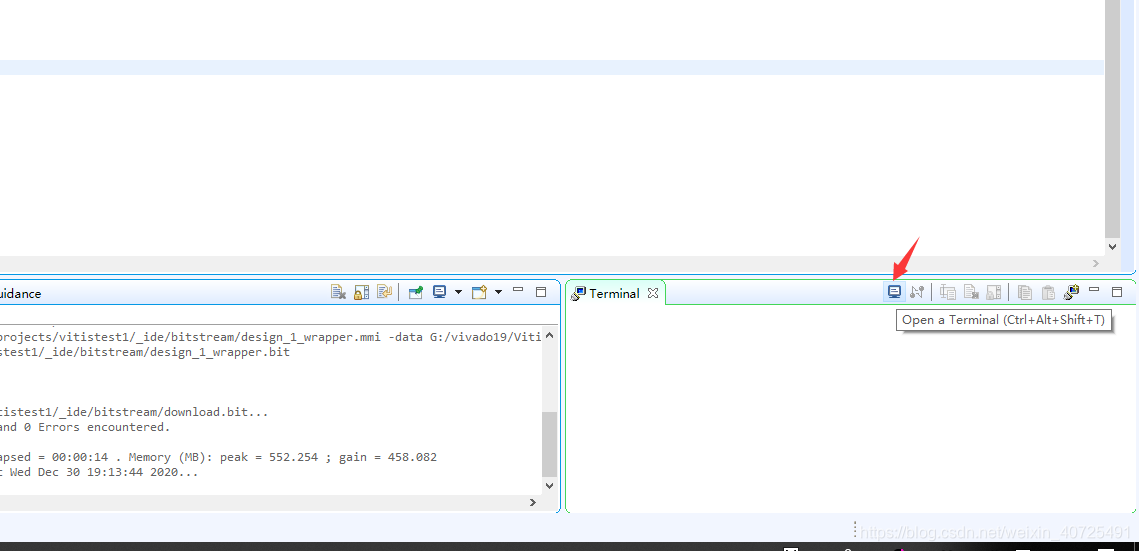

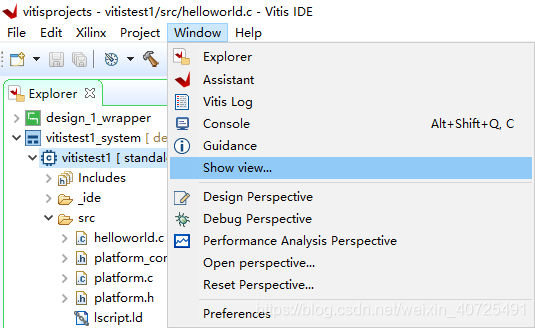

打开串口调试窗口，window-show view
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

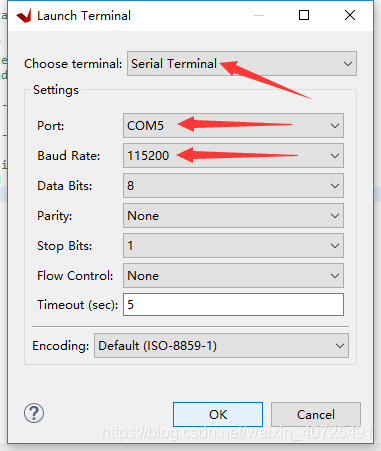

在设备管理器中查看到FPGA开发板连接的端口是COM5
在这里插入图片描述

在这里插入图片描述

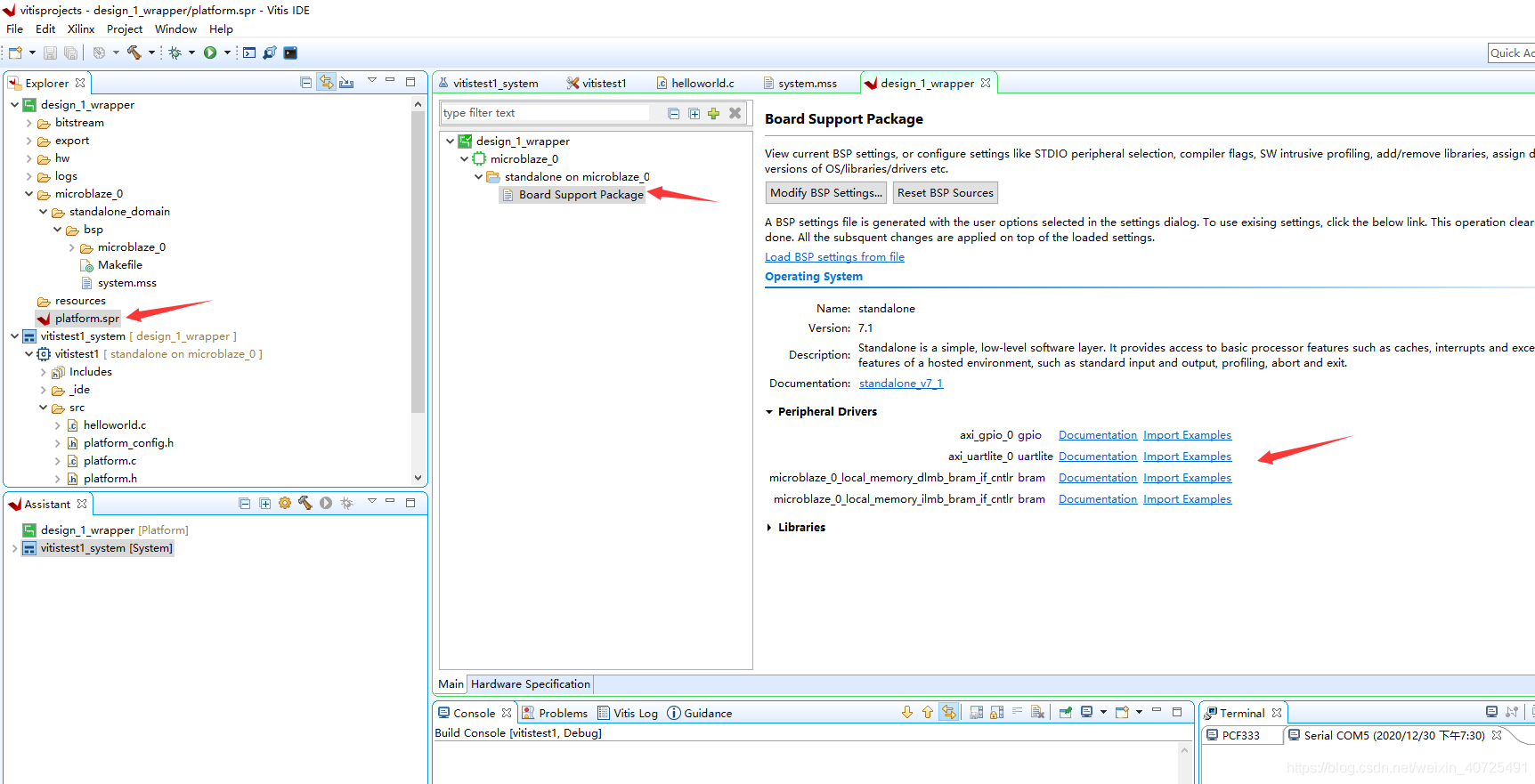

查看官方的例程文件

在这里插入图片描述

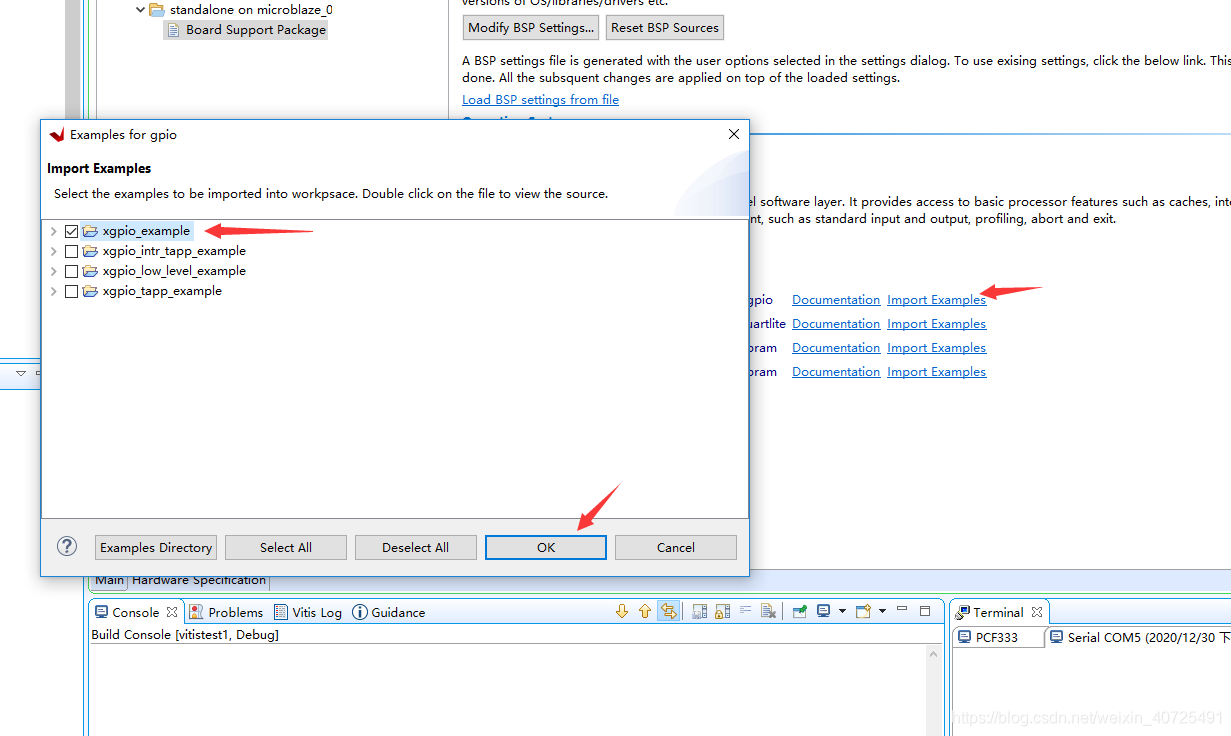

导入官方的例程文件并修改
在这里插入图片描述

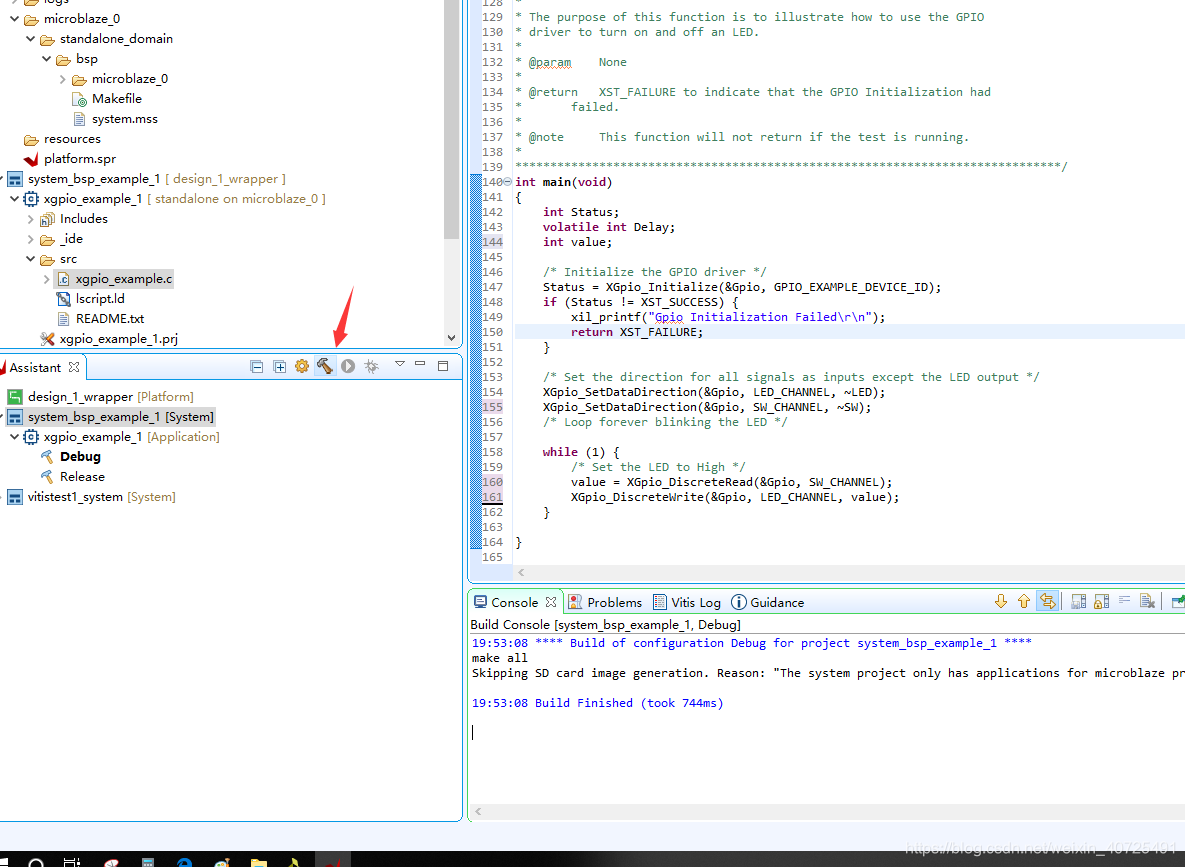

编译
在这里插入图片描述
