沉头孔和埋头孔的区别

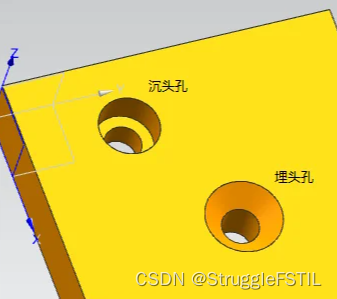

埋头空和沉头孔的区别在于螺栓孔上部扩孔：沉头孔是直筒结构；埋头孔是四十五度结构，比沉头孔较为平顺。

螺栓孔上部扩孔能容纳螺栓头部，使螺头部不高于周围表面。埋头空和沉头孔只是两种不同的叫法。

沉头孔是 PCB 上的圆柱形凹槽，其顶面直径较大，底部直径较小。沉头孔的目的是为螺钉头或螺栓法兰创造空间，使其与 PCB 表面齐平或略低于 PCB 表面。顶部较大的直径可容纳头部或法兰，而较小的直径可确保紧固件的轴或主体紧密贴合。

沉头孔 VS 埋头孔：几何形状

虽然沉头孔和沉头孔都用于容纳紧固件，但它们的主要区别在于它们的几何形状和所容纳的紧固件类型。

沉头孔有一个具有两种不同直径的圆柱形凹槽，而沉头孔有一个具有单一直径的圆锥形凹槽。

沉头孔在 PCB 表面上形成阶梯状或凸起区域，而沉头孔则形成齐平或凹陷表面。

沉头孔 VS 埋头孔：紧固件类型

沉头孔主要用于带有头部或法兰的紧固件，例如需要坚固安装表面的螺栓或螺钉。

沉头孔专为具有圆锥头的紧固件（例如平头螺钉或沉头螺栓）而设计，以实现齐平表面。

沉头孔 VS 埋头孔：钻孔角度

根据预期用途，提供不同尺寸和钻孔角度的钻头用于生产埋头孔。这些角度可包括120°、110°、100°、90°、82°和60°。然而，最常用的沉孔钻孔角度是 82° 和 90°。为了获得最佳结果，必须将埋头孔角度与紧固件头部下侧的锥角对齐。另一方面，沉头孔具有平行的侧面，不需要锥度。

沉头孔 VS 埋头孔：应用

沉孔和埋头孔的选择取决于 PCB 设计和所使用元件的具体要求。

沉头孔适用于需要牢固齐平地紧固部件或安装板的情况。它们通常用于将连接器、支架或 PCB 固定到外壳或机箱上。

当美观考虑很重要时，通常会使用埋头孔，因为它们提供了光滑且水平的表面。它们经常用于将 PCB 安装到需要齐平表面的表面，例如消费电子产品或装饰应用。

沉头孔和埋头孔是 PCB 设计中的重要特征，可实现高效的元件安装和安全紧固。了解这两种类型孔之间的差异有助于设计人员根据 PCB 应用的具体要求选择合适的选项。无论是确保安全连接还是实现美观的表面效果，沉头孔和埋头孔之间的选择对于 PCB 组件的整体功能和美观起着至关重要的作用。
