舵机的联调
买个模拟舵机，网上好多例子，换了好几个才拼凑明白，所以记录一下，方便查看。看别人的文章终究只能想象，还是自己做一遍，让舵机动起来，才能发自内心的高兴。
主要参考了他的：
STM32-通行闸机2（HAL库）

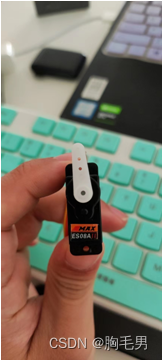

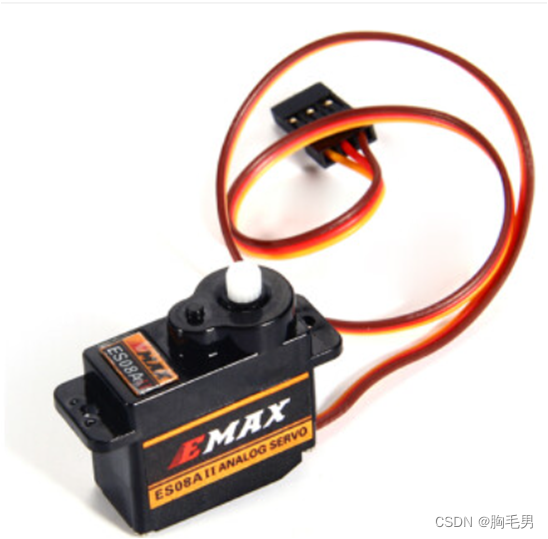

ES08A 模拟电机，褐色：GND；红色：电源+5V；黄色信号线

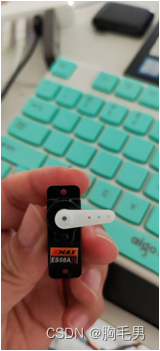

黄色信号会根据PWM占空比调整位置。
舵机的控制一般需要一个20ms左右的时基脉冲
0.5ms 0度；
1.0ms 45度；
1.5ms 90度；
2.0ms 135度；
2.5ms 180度；

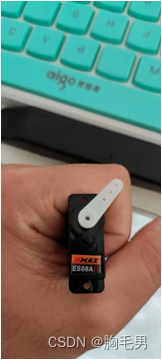

注意：烧录线一根或数据线一根，电压都不够，所以插两根线，才能让舵机动起来
在这里插入图片描述
配置PWM时候，分频要分一个20ms内的变化的占空比，就可以控制位置了

首先开通串口DMA：
在这里插入图片描述
模式是异步
在这里插入图片描述

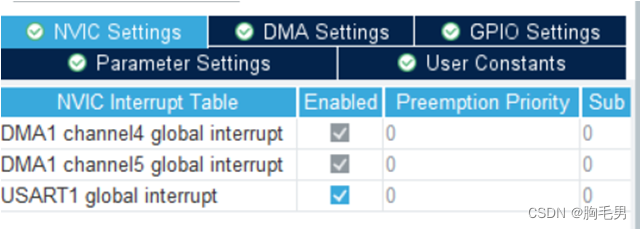

全局中断要打开
在这里插入图片描述

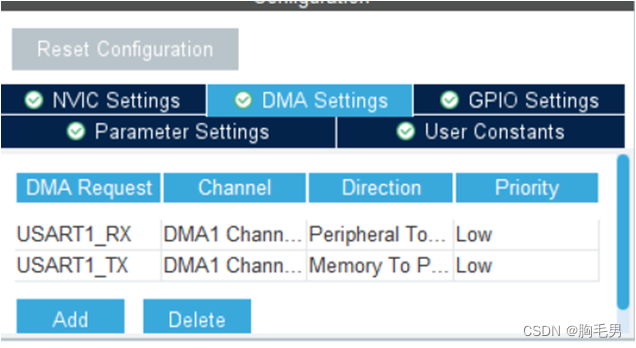

添加DMA，收发都添加
在这里插入图片描述

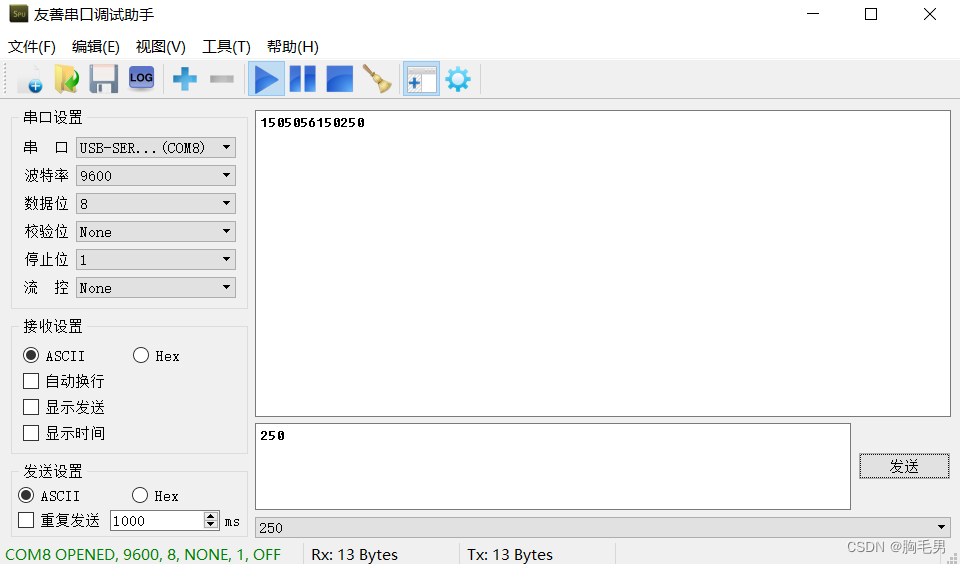

波特率设置9600
在这里插入图片描述
在Timers里设置PWM
在这里插入图片描述

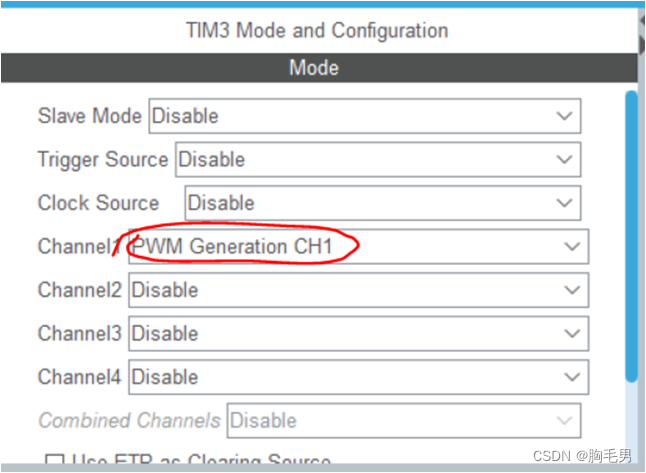

在Channel1里头选PWM产生CH1
在这里插入图片描述

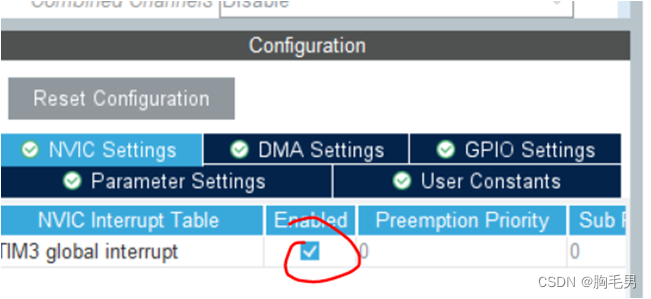

在NVIC设置里，全局打勾
在这里插入图片描述

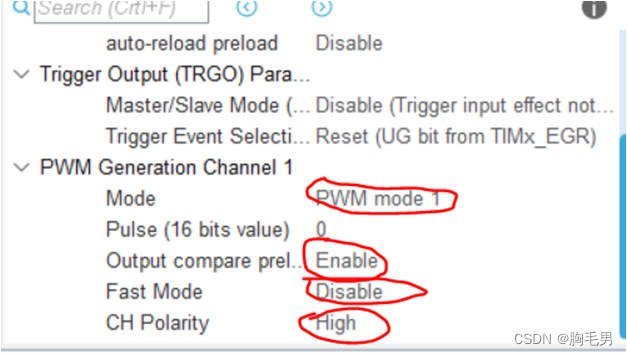

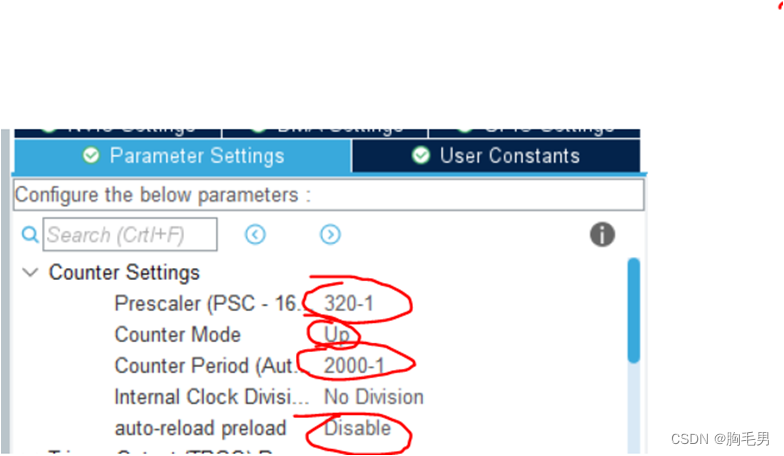

在参数设置里写分频
在这里插入图片描述
总频率是32MHz,32*10^6
Prescaler写320-1，这样32e6/320 = 1e5Hz,所以周期1e-5s，
配置定时器时，预分频值和period值都要减1，可以确保计时时间准确
Counter Mode上沿检测
Counter Period写2000-1
舵机要20毫秒，20e-3s ，2e-2s, 2e-2/1e-5 = 2000份儿,所以设置2000
auto-reload 不打开。。。不知道为啥，后边都不知道为啥
在这里插入图片描述

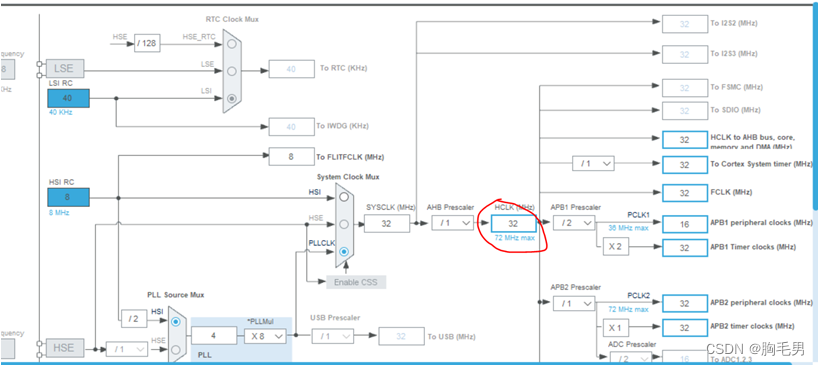

总频率32M
在这里插入图片描述

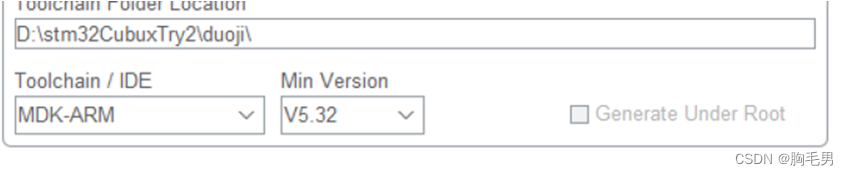

开发环境选MDK-arm，之后就生成
在这里插入图片描述
//PWM初始化时，开启中断
HAL_TIM_PWM_Start_IT(&htim3, TIM_CHANNEL_1);
main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2022 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
TIM_HandleTypeDef htim3;

UART_HandleTypeDef huart1;
UART_HandleTypeDef huart2;
UART_HandleTypeDef huart3;
DMA_HandleTypeDef hdma_usart1_rx;
DMA_HandleTypeDef hdma_usart1_tx;
DMA_HandleTypeDef hdma_usart2_rx;
DMA_HandleTypeDef hdma_usart2_tx;
DMA_HandleTypeDef hdma_usart3_rx;
DMA_HandleTypeDef hdma_usart3_tx;

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_DMA_Init(void);
static void MX_USART1_UART_Init(void);
static void MX_USART2_UART_Init(void);
static void MX_USART3_UART_Init(void);
static void MX_TIM3_Init(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

uint8_t Stateee=1;
const uint8_t buffersize=10;
uint8_t buffer3[buffersize]; // 3收
uint8_t buffer2[buffersize]; // 2收
uint8_t buffer1[buffersize]; // 1收
#include "string.h"

uint16_t angle;
void Angle_Control(uint16_t angle)
{
	uint16_t pulse;
	pulse=500+(int)(angle*100/9);
	__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,pulse);
}
/*
** Rewrite fputc function and make printf function work
**/

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();
  MX_USART3_UART_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */
	HAL_TIM_PWM_Start_IT(&htim3, TIM_CHANNEL_1);
	HAL_UART_Receive_DMA(&huart3,buffer3,buffersize);
	__HAL_UART_ENABLE_IT(&huart3,UART_IT_IDLE);
	HAL_UART_Receive_DMA(&huart2,buffer2,buffersize);
	__HAL_UART_ENABLE_IT(&huart2,UART_IT_IDLE);
	HAL_UART_Receive_DMA(&huart1,buffer1,buffersize);
	__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);

	//__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,50); //0度  1/20 * 200
	//	HAL_Delay(1000);
		Stateee = 2;
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	//__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,57); //45度  1/20 * 200
	//	HAL_Delay(1000);
		//i=i+div;

//		if(i>=250)
//		{
//			div = -50;
//		}
//		else if(i<=50)
//		{
//			div = 50;
//		}

		//if(Stateee==1)
		//{
		//	__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,150); //0
		//}
		//else if(Stateee==2)
		//{
		//	__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,130); //0
		//}
		HAL_Delay(1000);
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI_DIV2;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL8;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_1) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief TIM3 Initialization Function
  * @param None
  * @retval None
  */
static void MX_TIM3_Init(void)
{

  /* USER CODE BEGIN TIM3_Init 0 */

  /* USER CODE END TIM3_Init 0 */

  TIM_MasterConfigTypeDef sMasterConfig = {0};
  TIM_OC_InitTypeDef sConfigOC = {0};

  /* USER CODE BEGIN TIM3_Init 1 */

  /* USER CODE END TIM3_Init 1 */
  htim3.Instance = TIM3;
  htim3.Init.Prescaler = 320-1;
  htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim3.Init.Period = 2000-1;
  htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
  htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
  if (HAL_TIM_PWM_Init(&htim3) != HAL_OK)
  {
    Error_Handler();
  }
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
  if (HAL_TIMEx_MasterConfigSynchronization(&htim3, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();
  }
  sConfigOC.OCMode = TIM_OCMODE_PWM1;
  sConfigOC.Pulse = 0;
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  if (HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN TIM3_Init 2 */

  /* USER CODE END TIM3_Init 2 */
  HAL_TIM_MspPostInit(&htim3);

}

/**
  * @brief USART1 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 9600;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

  /* USER CODE END USART1_Init 2 */

}

/**
  * @brief USART2 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART2_UART_Init(void)
{

  /* USER CODE BEGIN USART2_Init 0 */

  /* USER CODE END USART2_Init 0 */

  /* USER CODE BEGIN USART2_Init 1 */

  /* USER CODE END USART2_Init 1 */
  huart2.Instance = USART2;
  huart2.Init.BaudRate = 9600;
  huart2.Init.WordLength = UART_WORDLENGTH_8B;
  huart2.Init.StopBits = UART_STOPBITS_1;
  huart2.Init.Parity = UART_PARITY_NONE;
  huart2.Init.Mode = UART_MODE_TX_RX;
  huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart2.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART2_Init 2 */

  /* USER CODE END USART2_Init 2 */

}

/**
  * @brief USART3 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART3_UART_Init(void)
{

  /* USER CODE BEGIN USART3_Init 0 */

  /* USER CODE END USART3_Init 0 */

  /* USER CODE BEGIN USART3_Init 1 */

  /* USER CODE END USART3_Init 1 */
  huart3.Instance = USART3;
  huart3.Init.BaudRate = 9600;
  huart3.Init.WordLength = UART_WORDLENGTH_8B;
  huart3.Init.StopBits = UART_STOPBITS_1;
  huart3.Init.Parity = UART_PARITY_NONE;
  huart3.Init.Mode = UART_MODE_TX_RX;
  huart3.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart3.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart3) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART3_Init 2 */

  /* USER CODE END USART3_Init 2 */

}

/**
  * Enable DMA controller clock
  */
static void MX_DMA_Init(void)
{

  /* DMA controller clock enable */
  __HAL_RCC_DMA1_CLK_ENABLE();

  /* DMA interrupt init */
  /* DMA1_Channel2_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel2_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel2_IRQn);
  /* DMA1_Channel3_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel3_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel3_IRQn);
  /* DMA1_Channel4_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel4_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel4_IRQn);
  /* DMA1_Channel5_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel5_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel5_IRQn);
  /* DMA1_Channel6_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel6_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel6_IRQn);
  /* DMA1_Channel7_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel7_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel7_IRQn);

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

stm32f1xx_it.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file    stm32f1xx_it.c
  * @brief   Interrupt Service Routines.
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2022 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "stm32f1xx_it.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "string.h"
#include <stdio.h>
#include <math.h>
#include <stdlib.h>
extern uint8_t Stateee;
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN TD */

/* USER CODE END TD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
const uint8_t buffersize2=10;
extern uint8_t buffer1[buffersize2];
extern uint8_t buffer2[buffersize2];
extern uint8_t buffer3[buffersize2];

int fputc(int ch, FILE *f)
{
	/* 堵塞判断串口是否发送完成 */
  while((USART1->SR & 0X40) == RESET);

	/* 串口发送完成，将该字符发送 */
	USART1->DR = (uint8_t)ch;

  return ch;
}

/* USER CODE END 0 */

/* External variables --------------------------------------------------------*/
extern TIM_HandleTypeDef htim3;
extern DMA_HandleTypeDef hdma_usart1_rx;
extern DMA_HandleTypeDef hdma_usart1_tx;
extern DMA_HandleTypeDef hdma_usart2_rx;
extern DMA_HandleTypeDef hdma_usart2_tx;
extern DMA_HandleTypeDef hdma_usart3_rx;
extern DMA_HandleTypeDef hdma_usart3_tx;
extern UART_HandleTypeDef huart1;
extern UART_HandleTypeDef huart2;
extern UART_HandleTypeDef huart3;
/* USER CODE BEGIN EV */

/* USER CODE END EV */

/******************************************************************************/
/*           Cortex-M3 Processor Interruption and Exception Handlers          */
/******************************************************************************/
/**
  * @brief This function handles Non maskable interrupt.
  */
void NMI_Handler(void)
{
  /* USER CODE BEGIN NonMaskableInt_IRQn 0 */

  /* USER CODE END NonMaskableInt_IRQn 0 */
  /* USER CODE BEGIN NonMaskableInt_IRQn 1 */
  while (1)
  {
  }
  /* USER CODE END NonMaskableInt_IRQn 1 */
}

/**
  * @brief This function handles Hard fault interrupt.
  */
void HardFault_Handler(void)
{
  /* USER CODE BEGIN HardFault_IRQn 0 */

  /* USER CODE END HardFault_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_HardFault_IRQn 0 */
    /* USER CODE END W1_HardFault_IRQn 0 */
  }
}

/**
  * @brief This function handles Memory management fault.
  */
void MemManage_Handler(void)
{
  /* USER CODE BEGIN MemoryManagement_IRQn 0 */

  /* USER CODE END MemoryManagement_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_MemoryManagement_IRQn 0 */
    /* USER CODE END W1_MemoryManagement_IRQn 0 */
  }
}

/**
  * @brief This function handles Prefetch fault, memory access fault.
  */
void BusFault_Handler(void)
{
  /* USER CODE BEGIN BusFault_IRQn 0 */

  /* USER CODE END BusFault_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_BusFault_IRQn 0 */
    /* USER CODE END W1_BusFault_IRQn 0 */
  }
}

/**
  * @brief This function handles Undefined instruction or illegal state.
  */
void UsageFault_Handler(void)
{
  /* USER CODE BEGIN UsageFault_IRQn 0 */

  /* USER CODE END UsageFault_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_UsageFault_IRQn 0 */
    /* USER CODE END W1_UsageFault_IRQn 0 */
  }
}

/**
  * @brief This function handles System service call via SWI instruction.
  */
void SVC_Handler(void)
{
  /* USER CODE BEGIN SVCall_IRQn 0 */

  /* USER CODE END SVCall_IRQn 0 */
  /* USER CODE BEGIN SVCall_IRQn 1 */

  /* USER CODE END SVCall_IRQn 1 */
}

/**
  * @brief This function handles Debug monitor.
  */
void DebugMon_Handler(void)
{
  /* USER CODE BEGIN DebugMonitor_IRQn 0 */

  /* USER CODE END DebugMonitor_IRQn 0 */
  /* USER CODE BEGIN DebugMonitor_IRQn 1 */

  /* USER CODE END DebugMonitor_IRQn 1 */
}

/**
  * @brief This function handles Pendable request for system service.
  */
void PendSV_Handler(void)
{
  /* USER CODE BEGIN PendSV_IRQn 0 */

  /* USER CODE END PendSV_IRQn 0 */
  /* USER CODE BEGIN PendSV_IRQn 1 */

  /* USER CODE END PendSV_IRQn 1 */
}

/**
  * @brief This function handles System tick timer.
  */
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */

  /* USER CODE END SysTick_IRQn 1 */
}

/******************************************************************************/
/* STM32F1xx Peripheral Interrupt Handlers                                    */
/* Add here the Interrupt Handlers for the used peripherals.                  */
/* For the available peripheral interrupt handler names,                      */
/* please refer to the startup file (startup_stm32f1xx.s).                    */
/******************************************************************************/

/**
  * @brief This function handles DMA1 channel2 global interrupt.
  */
void DMA1_Channel2_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel2_IRQn 0 */

  /* USER CODE END DMA1_Channel2_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_usart3_tx);
  /* USER CODE BEGIN DMA1_Channel2_IRQn 1 */

  /* USER CODE END DMA1_Channel2_IRQn 1 */
}

/**
  * @brief This function handles DMA1 channel3 global interrupt.
  */
void DMA1_Channel3_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel3_IRQn 0 */

  /* USER CODE END DMA1_Channel3_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_usart3_rx);
  /* USER CODE BEGIN DMA1_Channel3_IRQn 1 */

  /* USER CODE END DMA1_Channel3_IRQn 1 */
}

/**
  * @brief This function handles DMA1 channel4 global interrupt.
  */
void DMA1_Channel4_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel4_IRQn 0 */

  /* USER CODE END DMA1_Channel4_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_usart1_tx);
  /* USER CODE BEGIN DMA1_Channel4_IRQn 1 */

  /* USER CODE END DMA1_Channel4_IRQn 1 */
}

/**
  * @brief This function handles DMA1 channel5 global interrupt.
  */
void DMA1_Channel5_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel5_IRQn 0 */

  /* USER CODE END DMA1_Channel5_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_usart1_rx);
  /* USER CODE BEGIN DMA1_Channel5_IRQn 1 */

  /* USER CODE END DMA1_Channel5_IRQn 1 */
}

/**
  * @brief This function handles DMA1 channel6 global interrupt.
  */
void DMA1_Channel6_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel6_IRQn 0 */

  /* USER CODE END DMA1_Channel6_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_usart2_rx);
  /* USER CODE BEGIN DMA1_Channel6_IRQn 1 */

  /* USER CODE END DMA1_Channel6_IRQn 1 */
}

/**
  * @brief This function handles DMA1 channel7 global interrupt.
  */
void DMA1_Channel7_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel7_IRQn 0 */

  /* USER CODE END DMA1_Channel7_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_usart2_tx);
  /* USER CODE BEGIN DMA1_Channel7_IRQn 1 */

  /* USER CODE END DMA1_Channel7_IRQn 1 */
}

/**
  * @brief This function handles TIM3 global interrupt.
  */
void TIM3_IRQHandler(void)
{
  /* USER CODE BEGIN TIM3_IRQn 0 */

  /* USER CODE END TIM3_IRQn 0 */
  HAL_TIM_IRQHandler(&htim3);
  /* USER CODE BEGIN TIM3_IRQn 1 */

  /* USER CODE END TIM3_IRQn 1 */
}

/**
  * @brief This function handles USART1 global interrupt.
  */
void USART1_IRQHandler(void)
{
/* USER CODE BEGIN USART2_IRQn 0 */
	if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE)!= RESET)
	{
		//清除空闲标志位
		__HAL_UART_CLEAR_IDLEFLAG(&huart1);
		HAL_UART_DMAStop(&huart1);
		uint8_t len = buffersize2-__HAL_DMA_GET_COUNTER(huart1.hdmarx);

		HAL_UART_Receive_DMA(&huart1,buffer1,buffersize2);
		//HAL_UART_Transmit_DMA(&huart1,buffer1,buffersize2);

		uint16_t i=0;
		uint8_t temp=0;
		int temop=0;
		uint8_t tempCou=0;
		for(i=0;i<len;++i)
		{
			temp=buffer1[i]-0x30;
			tempCou = len-i-1;
			while(tempCou--)
			{
				temp=temp*10;
			}
			temop+=temp;
		}
		printf("%d",temop);
		__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,temop);

		memset(buffer1,'\0',buffersize2);
	}

  /* USER CODE END USART2_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART2_IRQn 1 */

  /* USER CODE END USART2_IRQn 1 */
}

/**
  * @brief This function handles USART2 global interrupt.
  */
void USART2_IRQHandler(void)
{
  /* USER CODE BEGIN USART2_IRQn 0 */
	if(__HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE)!= RESET)
	{
		//清除空闲标志位
		__HAL_UART_CLEAR_IDLEFLAG(&huart2);
		HAL_UART_DMAStop(&huart2);
		uint8_t len = buffersize2-__HAL_DMA_GET_COUNTER(huart2.hdmarx);

		//HAL_UART_Transmit_DMA(&huart1,buffer2,len);
		HAL_UART_Receive_DMA(&huart2,buffer2,buffersize2);
		if(buffer2[0]=='1')
		{
			Stateee=1;
			//__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,170); //0
		}
		else if(buffer2[0]=='2')
		{
			Stateee=2;
			//__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,130); //0
		}

		memset(buffer2,'\0',buffersize2);
	}

  /* USER CODE END USART2_IRQn 0 */
  HAL_UART_IRQHandler(&huart2);
  /* USER CODE BEGIN USART2_IRQn 1 */

  /* USER CODE END USART2_IRQn 1 */
}

/**
  * @brief This function handles USART3 global interrupt.
  */
void USART3_IRQHandler(void)
{
  /* USER CODE BEGIN USART3_IRQn 0 */

  /* USER CODE END USART3_IRQn 0 */
  HAL_UART_IRQHandler(&huart3);
  /* USER CODE BEGIN USART3_IRQn 1 */

  /* USER CODE END USART3_IRQn 1 */
}

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

注意这里，设置占空比
__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,150); //0度 1/20 * 200

对于0度，0.5/20=0.025，0.025*2000 = 50
但是实际上56比较好
电机正立，最右边是0度，立起来是90度，最左边是180度
56：0度
在这里插入图片描述
100：45度
在这里插入图片描述
150：90度
在这里插入图片描述
程序安排USART1是串口与上位机串口助手通讯，上位机发送数据直接控制PWM脉冲数
重写了printf，所以在这里插入图片描述
这样在串口助手里写 50，150 ，250，就可以控制舵机摆动到在0到180度的位置了。
在这里插入图片描述

舵机操作手册
HEIMENGER的博客
05-15 2732
微型伺服马达原理与控制(中鸣) 1、微型伺服马达内部结构一个微型伺服马达内部包括了一个小型直流马达；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。其中，高速转动的直流马达提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服马达的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低。 2、微行伺服马达的工作原理一个微型伺服马达是一个典型闭环反馈系统，其原理可由下图表示： 减速齿轮组由马达驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把
STM32-通行闸机2（HAL库）
安赫' 的博客
08-22 1247
STM32-通行闸机2（HAL库）
HAL基础实验源码16-4 stm32cubemx-F429IGT6通用定时器PWM控制sg90舵机角度TIM5CH3PH12.zip
10-21
STM32F429igt6 原野开发板 C++源代码 本代码采用STMcubeMX5.30和MDK5版本的开发环境，包含cubeMX工程文件和MDK5工程文件，arm嵌入式 C语言源代码 附开发环境的版本说明，STM32F429igt6/f767igt6/h743iit6原理图及全部器件全套资料免费
stm32 舵机 cubemx
qq_59953808的博客
07-30 1780
stm32对舵机进行控制，很简单直接一个pwm就可以实现pwm的周期是50HZ占空比分别对应一个1ms的高电平对应于0度一个1.5ms的高电平对应于90度一个2ms的高电平对应于180度因此，您可以通过改变PWM信号的占空比来改变舵机的角度。占空比是PWM信号的高电平时间与PWM信号的总周期之比。在这里，PWM信号的总周期通常是20ms（对应于50Hz的频率），所以：对于0度，占空比是1ms/20ms = 5%对于90度，占空比是1.5ms/20ms = 7.5%
K_A09_008 基于 STM32等单片机驱动ES08A SG90舵机按键控制正反转
lfmnlxx79691557的博客
12-14 2709
K_A09_008 基于 STM32等单片机驱动ES08A SG90舵机按键控制正反转
STM32CubeMX配置PWM驱动舵机
qq_53000374的博客
11-09 7808
通过STM32CubeMX配置PWM进行控制舵机。
stm32cubeMX智能小车舵机模块
wuyiyu_的博客
04-30 3691
实验小车：STM32F103C8T6。舵机模块：SG90。所需软件：keil5 ， cubeMX。实验目的：学习如何使用舵机模块。​ SG90 舵机通常也称为伺服马达。舵机是一种能够控制角度的电机，通过给定的控制信号，可以使舵机转到特定的角度位置，并且能够保持该位置稳定。舵机通常用于控制机械臂、模型车、航模以及其他需要精确控制角度位置的应用中。引脚介绍：​ SG90舵机上有三根线，分别是GND（棕色线）、VCC（红色线）和SIG（黄色线）也就是信号线。下篇文章为大家介绍智能小车循迹。
8路舵机PWM控制电路和源代码 -电路方案
04-22
假设现在舵机稳定在A点，这时候CPU发出一个PWM信号，舵机全速由A点转向B点，在这个过程中需要一段时间，舵机才能运动到B点。 保持时间为Tｗ 当Tｗ≥△T时，舵机能够到达目标，并有剩余时间； 当Tｗ≤△T时，舵机不能...
IS21-22ES08G-16G-32G-64G.pdf
08-04
It is ideal for embedded storage solutions for Industrial application and automotive application, which require high performance across a wide range of operating temperatures. eMMC encloses the MLC ...
基于MFRC-522和热释电模块的开关门系统
04-23
刷卡使用RC-522模块，模拟开关门使用银燕ES08MD金属齿轮舵机，兼容蓝色SG90塑料齿轮舵机。芯片采用STM32G103C8T6最小系统板。供电采用5V，可直接使用充电宝供电。电路不太复杂，不过调试成功费了一番功夫，具体引脚...
HAL基础实验源码16-2 stm32cubemx-F429IGT6通用定时器PWM控制sg90舵机角度TIM5CH1PH10.zip
10-21
STM32F429igt6 原野开发板 C++源代码 本代码采用STMcubeMX5.30和MDK5版本的开发环境，包含cubeMX工程文件和MDK5工程文件，arm嵌入式 C语言源代码 附开发环境的版本说明，STM32F429igt6/f767igt6/h743iit6原理图及全部器件全套资料免费
STM32F103C8T6 stm32CubeMx HAL程序
08-08
使用stm32CubeMx 软件开发STM32 使用最新的HAL库函数。 GPIO 输出 串口printf 重映射 DMA ADC 转换4路 电压后串口输出。
舵机使用说明书
07-27
我们这里已QSC32E舵机板为例，讲解下舵机板上位机软件的使用： QSC16E操作基本上跟QSC32E类似，唯一不同的是QSC16E不带PS2解码 QSC32E舵机控制器正面
用STM32CubeMX配置输出PWM信号控制多路舵机（HAL）
热门推荐
qq_33288274的博客
05-29 1万+
用STM32CubeMX配置输出PWM信号控制多路舵机以STM32F103C8t6为例
stm32cubemx HAL库编写舵机程序
w1243654548的博客
03-24 1636
STM32cube hal库控制舵机，PWM
stm32cubemx_ros_01
MAYBE的博客
01-12 479
1.新建工程 把芯片选出之后，先对照着配置好的一一设置引脚，主频设置时，因为F107的芯片主频都应该是72MHz,所以直接在中间输入72就会自动配置好其他时钟了。 2.时钟设置 72000 000Hz,1s数72000 000次，看门狗的频率是40 000Hz,四分频后40000/4=10000，得到1s数10000个就系统复位，设置主频10Hz，100ms,1s数72000 000次，
（六）STM32F407 cubemx定时器PWM驱动舵机
weixin_52531699的博客
04-20 4026
F407VET6数据手册配置定时器，示波器观察PWM变化
用按键控制舵机（易）
weixin_57483690的博客
09-06 4052
准备材料： 普通舵机，正点原子STM32mini版（此代码适用，其他板子可以更改重映射引脚），下载器（ST_link，串口下载等） 之前学了个PWM舵机控制，现在总结一下舵机的简单操作，算是自己的总结，也可放在这供小白借鉴借鉴，直接明了，所有c，h文件都放在下边。 首先是舵机的GND，VCC，PWM线 根据下边的代码信号线接PB5或PB0都可以，然后有效按键位key1，key0 key.h #ifndef __KEY_H #define __KEY_H #include "sys....
Arduino UNO驱动数字舵机
优信电子的博客
05-18 5687
Arduino UNO驱动数字舵机 舵机是一种特殊的电动机，或者更具体来说它是一个闭环控制系统（伺服系统）。舵机包括一个小型直流电机，加上传感器、控制芯片、减速齿轮组，装进一体化外壳，能够通过输入信号（一般是PWM信号，也有的是数字信号）控制旋转角度。标准的舵机有3根导线：电源线，地线，控制线。 数字舵机工作原理 数字舵机内部有一个基准电路，产生周期为20ms，宽度为1....
舵机是zx15s
最新发布
04-02
<think>好的，用户之前让我帮忙写了一个基于STM32F103C8T6控制松甲科技舵机的模块化代码，现在他问的是关于“zx15s舵机”的介绍。我需要先确定zx15s舵机的具体型号和品牌，可能用户提到的zx15s是某个特定厂家生产的型号，比如辉盛或者银燕之类的常见品牌。不过用户可能拼写有误，比如可能是SG90或者MG995之类的常见型号，但zx15s也可能是某个特定型号，需要先查证。 首先，我应该回忆常见的舵机型号，比如Tower Pro的SG90、MG996R，或者银燕的ES08MA等。但zx15s不太常见，可能需要推测。假设用户可能指的是辉盛舵机的某个型号，比如HX15S，或者是其他品牌。也有可能用户提到的松甲科技之前的问题中的舵机型号可能有误，或者zx15s是他们特定的型号。如果找不到相关信息，可能需要基于常见的参数进行介绍，同时建议用户确认型号。 接下来，我需要考虑用户的需求。用户之前在做舵机控制，现在询问zx15s，可能是想了解该舵机的参数，以便调整代码中的PWM参数，比如脉冲宽度、周期等。或者他们可能在使用过程中遇到了问题，需要根据舵机规格调整代码。因此，我的回答需要包括舵机的基本参数，如工作电压、扭矩、速度、尺寸、重量，以及PWM信号的要求，如周期、脉冲范围等。 另外，用户可能需要知道如何将之前的代码适配到zx15s舵机上，所以需要说明如果参数不同，应该如何修改代码中的MIN_PULSE和MAX_PULSE，或者检查周期是否符合。例如，如果zx15s的脉冲范围是500-2500微秒，那么之前的代码是适用的，否则需要调整。 还要注意用户可能的错误，比如接线问题，电源不足，或者舵机角度控制不准确，所以回答中需要包含注意事项，比如独立供电，避免堵转，以及机械安装方面的建议。 如果zx15s的信息确实难以找到，可能需要指出这一点，并建议用户查阅产品手册或联系供应商，同时基于常见舵机的参数给出一般性指导。这样既保证了准确性，又提供了实用的建议。 最后，保持回答结构清晰，分点说明，确保用户能够根据回答调整他们的代码和硬件连接，确保舵机正常工作。同时提醒用户注意安全，避免电流过大损坏单片机或舵机。</think>以下是关于 **ZX15S舵机** 的技术介绍与使用说明（基于常见舵机参数，具体以实际型号手册为准）： --- ### **一、ZX15S舵机核心参数** 1. **基本规格** - **工作电压**：$4.8V \sim 6.8V$（典型值5V） - **堵转扭矩**：$15kg\cdot cm$（6V电压下） - **动作速度**：$0.15sec/60^{\circ}$（6V无负载） - **转动角度**：$0^{\circ} \sim 180^{\circ}$（可定制范围） - **接口类型**：3线制（信号+电源+GND） 2. **PWM信号要求** - **周期**：$$T = 20ms \quad (f = 50Hz)$$ - **脉冲宽度**： $$0.5ms \leq t \leq 2.5ms \quad \text{对应} \quad 0^{\circ} \sim 180^{\circ}$$ - **线性关系**： $$angle = \frac{(t - 500)}{2000} \times 180^{\circ} \quad (t \text{单位：微秒})$$ --- ### **二、与STM32的适配要点** 1. **硬件连接** - **信号线**：接STM32 PWM输出引脚（如PA0-TIM2_CH1） - **电源线**：需外接独立电源（避免MCU供电不足） - **推荐电路**： ```plaintext STM32 PWM引脚 → 舵机信号线 外部5V电源 → 舵机+VCC STM32 GND ↔ 外部电源GND ↔ 舵机GND（共地） ``` 2. **代码调整建议** 在之前提供的舵机驱动代码中，需确认以下参数匹配： ```c #define PWM_PERIOD 20000 // 20ms周期（1MHz时基） #define MIN_PULSE 500 // 0度脉冲宽度（ZX15S可能需要调整） #define MAX_PULSE 2500 // 180度脉冲宽度 ``` **验证方法**：通过实际测试校准角度与脉冲的对应关系。 --- ### **三、常见问题处理** 1. **舵机抖动** - 检查PWM信号稳定性（示波器观察波形） - 确保电源功率足够（瞬时电流可达$500mA \sim 1A$） 2. **角度偏差** - 使用`Servo_SetAngle(90)`测试中位，微调脉冲值 - 机械安装需留出活动余量（避免物理限位卡死） 3. **多舵机控制** - 同一定时器的不同通道可输出多路PWM - 例：TIM2_CH1（PA0）、TIM2_CH2（PA1）可独立控制2个舵机 --- ### **四、选型对比** | 特性 | ZX15S | SG90（常见微型舵机） | |------------|-----------------|---------------------| | 扭矩 | 15kg·cm（6V） | 1.8kg·cm（4.8V） | | 速度 | 0.15s/60° | 0.12s/60° | | 适用场景 | 机械臂、足式机器人 | 摄像头云台、小负载结构 | | 价格 | 中高（￥40-60） | 低（￥10-20） | --- ### **五、注意事项** 1. 避免长时间堵转（可能烧毁电机） 2. 金属齿轮型号需定期润滑 3. 信号线长度不宜超过1米（防止干扰） 如需进一步优化控制，可研究**角度闭环控制**（通过电位器反馈）或使用串行总线舵机（如UART/RS485协议）。建议结合具体应用场景选择舵机型号！
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

胸毛男

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
