【花雕学编程】Arduino BLDC 之使用陀螺仪和PID控制

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

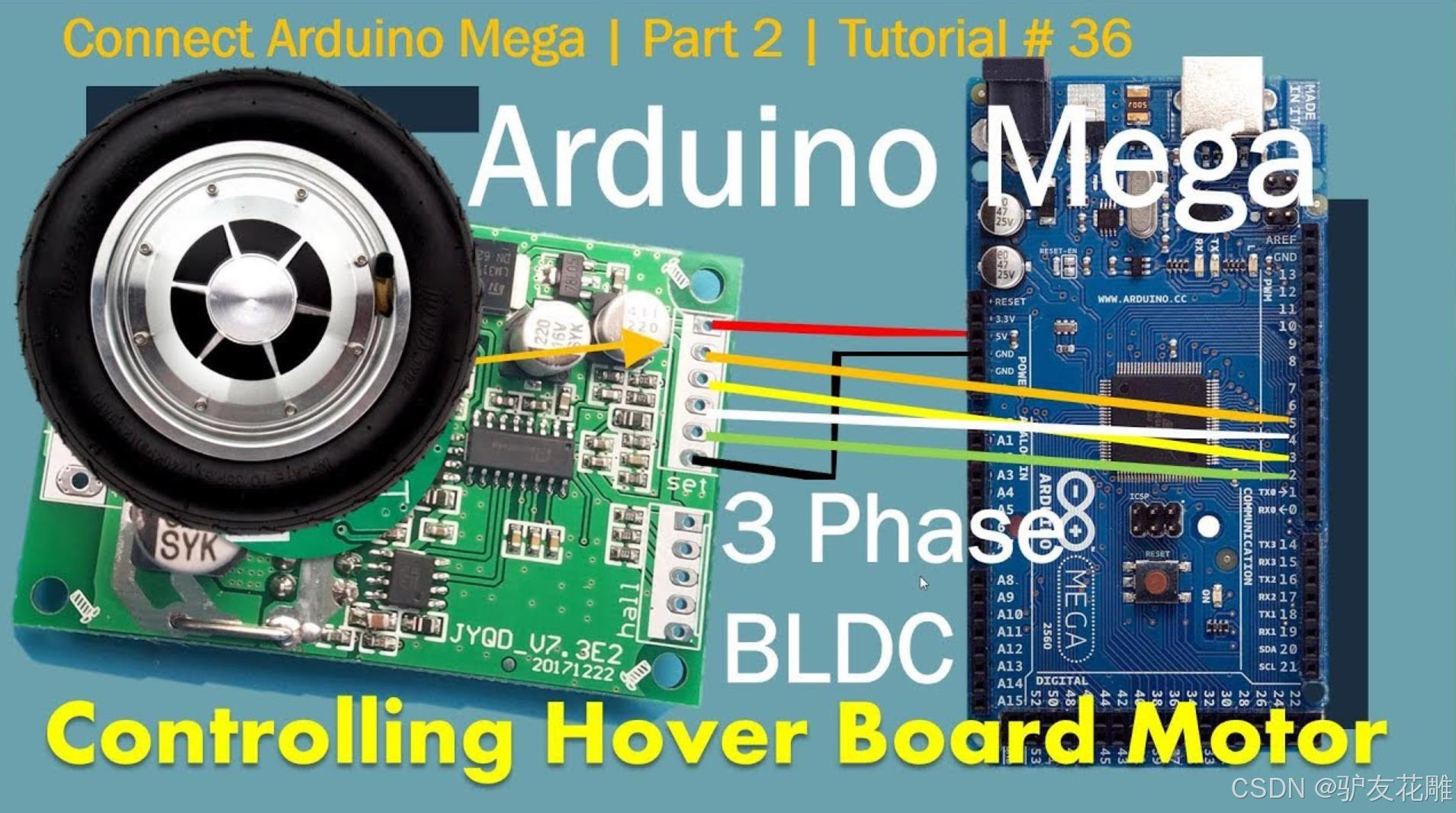

Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：

1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。

2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。

3、需要注意的事项：

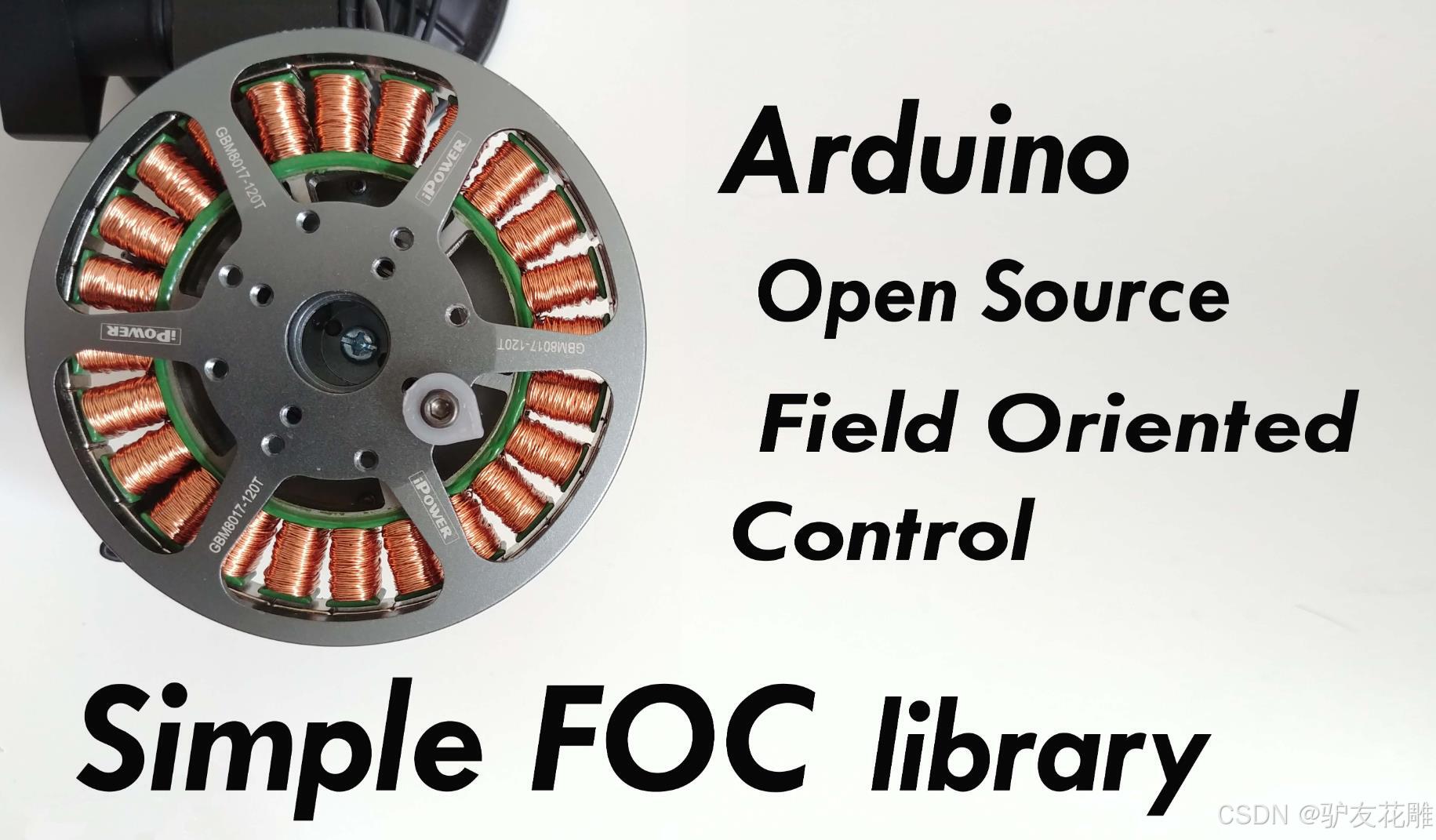

控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。

通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。

主要特点
高精度姿态感知与控制
精确角度测量：陀螺仪能够实时、精确地测量物体的角速度和角度变化，为 Arduino BLDC 系统提供准确的姿态信息。在一些需要精确角度控制的应用中，如无人机的姿态保持和机器人的关节角度控制，陀螺仪可以将角度测量误差控制在很小范围内，通常可达到 0.1° 甚至更高的精度。
基于 PID 的精准调节：PID 控制器根据陀螺仪反馈的角度信息，通过比例（P）、积分（I）、微分（D）三个环节的计算，对 BLDC 电机的转速和扭矩进行精确调节。能够快速、准确地消除角度偏差，使系统保持在设定的姿态或角度上，实现高精度的运动控制。
快速响应与动态稳定性
快速的角速度检测：陀螺仪具有较高的采样频率和快速的响应速度，能够及时捕捉到物体的角速度变化。在系统受到外部干扰或需要快速改变姿态时，陀螺仪可以迅速将这些变化反馈给 PID 控制器，为及时调整电机控制提供依据。
PID 的动态调节能力：PID 控制器能够根据系统的动态变化，快速调整控制参数，使电机做出相应的转速和扭矩调整。在无人机遇到气流干扰或机器人快速移动时，PID 控制可以在短时间内（通常在几十毫秒内）做出反应，保持系统的稳定性和姿态准确性。
抗干扰能力强
陀螺仪的稳定性：现代的陀螺仪技术已经相当成熟，具有较好的稳定性和抗干扰能力。在复杂的电磁环境或振动环境中，陀螺仪能够稳定地输出角度和角速度信息，为系统提供可靠的反馈数据。
PID 的鲁棒性：通过合理调整 PID 参数，系统可以具有较强的鲁棒性，即对不同的干扰和不确定性具有一定的适应能力。即使在负载变化、外部干扰等情况下，PID 控制仍能使系统保持在相对稳定的状态，确保 BLDC 电机的正常运行和系统的预期性能。
灵活性和可扩展性
多种控制模式：结合 Arduino 的编程灵活性，可以利用陀螺仪和 PID 控制实现多种不同的控制模式，如角度控制模式、角速度控制模式、姿态跟踪模式等。用户可以根据具体的应用需求，通过软件编程轻松切换控制模式，满足不同任务的要求。
易于与其他传感器融合：Arduino 平台便于与其他传感器进行集成，如加速度计、磁力计等。可以将陀螺仪与这些传感器的数据进行融合，获取更全面的系统状态信息，进一步提高控制精度和系统性能，实现更复杂的功能和应用。

应用场景
航空航天领域
无人机飞行控制：用于无人机的姿态稳定和飞行控制，陀螺仪实时监测无人机的翻滚、俯仰和偏航角度变化，PID 控制器根据这些信息调整电机转速，使无人机保持平稳飞行，实现悬停、航线飞行等任务。
卫星姿态控制：在卫星的姿态调整系统中，陀螺仪和 PID 控制可以精确控制卫星的指向和姿态，确保卫星的太阳能电池板对准太阳，通信天线对准地面基站，以及进行各种轨道调整和姿态保持操作。
机器人领域
机器人平衡控制：对于两轮平衡机器人或人形机器人，陀螺仪可以感知机器人的倾斜角度，PID 控制通过调节电机转速来保持机器人的平衡，使其能够稳定站立和行走，提高机器人的稳定性和适应性。
机器人关节控制：在机器人的关节运动控制中，陀螺仪可以辅助精确控制关节的角度和运动速度，PID 控制根据任务需求实现关节的精确位置控制和轨迹跟踪，使机器人能够完成各种复杂的动作和任务，如抓取、装配等。
汽车电子领域
车辆稳定性控制系统：在汽车的电子稳定程序（ESP）中，陀螺仪可以检测车辆的侧倾、横摆等运动状态，PID 控制与其他控制系统协同工作，通过调节车轮的制动力和发动机扭矩，防止车辆侧滑、甩尾等不稳定现象，提高行车安全性。
主动悬架系统：利用陀螺仪感知车辆行驶过程中的车身姿态变化，PID 控制调节悬架系统的刚度和阻尼，实时调整车身高度和姿态，提高车辆的行驶舒适性和操控稳定性。

需要注意的事项
传感器选型与安装
陀螺仪选型：根据应用场景的精度、量程、响应速度等要求，选择合适的陀螺仪。不同类型的陀螺仪在性能上有差异，如 MEMS 陀螺仪成本低但精度相对较低，光纤陀螺仪精度高但价格昂贵，需要综合考虑系统需求和成本因素。
正确安装：陀螺仪的安装位置和方式对测量精度有重要影响。应确保陀螺仪安装在物体的稳定部位，避免受到振动、冲击和电磁干扰的影响，并且安装角度要准确，以保证测量的角度和角速度信息真实反映系统的实际状态。
PID 参数调整
初始参数设定：确定合适的 PID 初始参数是系统调试的关键。通常可以根据经验公式或参考类似系统的参数进行初步设定，但这些参数往往需要进一步调整才能达到最佳控制效果。
动态调整与优化：在系统运行过程中，需要根据实际的控制效果对 PID 参数进行动态调整和优化。这需要对系统的动态特性有深入的了解，通过反复试验和观察，调整 P、I、D 参数的比例，以达到最佳的控制性能，如快速响应、无超调、稳定等。
系统兼容性与通信
Arduino 与设备兼容性：确保 Arduino 开发板与陀螺仪、BLDC 电机驱动等设备之间的兼容性，包括电气接口、通信协议等方面。不同的设备可能有不同的接口要求和通信规范，需要进行正确的连接和配置。
通信稳定性：在数据传输过程中，要保证陀螺仪与 Arduino 之间以及 Arduino 与电机驱动之间的通信稳定。避免出现数据丢失、延迟或错误等问题，这可能会导致控制指令不准确，影响系统的性能和稳定性。

1、PID控制算法实现姿态稳定

#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;
double setpoint = 0.0;
double input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0;
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  input = mpu.getRotationX(); // 使用 MPU6050 的旋转角度
  myPID.Compute();
  controlMotor(output);
  delay(50);
}

void controlMotor(double output) {
  int motorValue = constrain(output, 0, 255);
  analogWrite(9, motorValue); // 假设电机控制端口为9
}

要点解读：
传感器使用：使用MPU6050陀螺仪获取实时的姿态信息，提升控制的准确性。
实时反馈：通过陀螺仪提供的旋转角度实时调整电机输出，以保持所需姿态。
PID调节：使用PID控制算法，根据误差、积分和微分项调整电机速度。
初始化设置：在setup()中初始化MPU6050传感器，确保能够正确读取数据。
调试信息输出：通过串口输出当前输入和PID输出，便于调试和分析。

2、结合传感器的精确PID 控制

#include <Wire.h>
#include <MPU6050.h>
#include <PID_v1.h>

MPU6050 mpu;
double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1; // PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);
const int motorPin1 = 5; // 左电机PWM引脚
const int motorPin2 = 6; // 右电机PWM引脚

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = mpu.getRotationX(); // 获取小车的倾斜角度
  myPID.Compute();
  if (Output > 0) {
    analogWrite(motorPin1, Output); // 向前
    analogWrite(motorPin2, 0); // 停止另一边电机
  } else {
    analogWrite(motorPin1, 0); // 停止
    analogWrite(motorPin2, -Output); // 向后
  }
  Serial.print("Gyro Z: "); Serial.println(gz); // 打印陀螺仪Z轴数据
  delay(100); // 控制更新频率
}

要点解读：
陀螺仪初始化：初始化MPU6050传感器，并进行连接测试。
互补滤波：结合加速度计和陀螺仪的数据，通过互补滤波计算车体的倾斜角度。
PID控制：实现基本的PID控制，通过调整Kp、Ki和Kd参数进行平衡控制。
电机控制：通过PWM信号控制BLDC电机的转速和方向，实现智能车的平衡。
数据反馈：通过串口监视器打印当前角度和输出值，方便调试和监控。

3、使用PID控制算法稳定无人机姿态

#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;
double setPoint = 0; // 目标位置
double input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0;
double integral = 0;
double lastError = 0;
unsigned long lastTime = 0;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
}

void loop() {
  unsigned long now = millis();
  float timeChange = (now - lastTime) / 1000.0;
  input = mpu.getAngleX(); // 获取当前X轴的角度
  double error = setPoint - input;
  integral += (error * timeChange);
  double derivative = (error - lastError) / timeChange;
  output = Kp *error + Ki* integral + Kd * derivative;
  controlMotors(output);
  lastError = error;
  lastTime = now;
}

void controlMotors(double output) {
  // 假设有4个电机
  analogWrite(motorPin1, output);
  analogWrite(motorPin2, output);
  analogWrite(motorPin3, output);
  analogWrite(motorPin4, output);
}

要点解读：
传感器使用：使用MPU6050陀螺仪获取实时的姿态信息，提升控制的准确性。
实时反馈：通过陀螺仪提供的旋转角度实时调整电机输出，以保持所需姿态。
PID调节：使用PID控制算法，根据误差、积分和微分项调整电机速度。
初始化设置：在setup()中初始化MPU6050传感器，确保能够正确读取数据。
调试信息输出：通过串口输出当前输入和PID输出，便于调试和分析。

4、基于IMU反馈的PID控制

#include <Wire.h>
#include <MPU6050.h>
#include <PID_v1.h>

MPU6050 mpu;
double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1; // PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

const int motorPin = 9;

void setup() {
    Serial.begin(115200);
    Wire.begin();
    mpu.initialize();
    Setpoint = 0; // 目标姿态角度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    Input = atan2(ay, az) * 180 / PI; // 计算倾斜角度
    myPID.Compute(); // 计算PID输出

    analogWrite(motorPin, Output); // 控制电机

    Serial.print("Angle: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);

    delay(100);
}

要点解读：
IMU反馈：使用MPU6050传感器获取当前姿态角度。
PID控制：通过PID算法计算电机的控制输出，实现姿态的稳定。
实时调整：根据实时反馈调整电机的速度，确保系统稳定性。
调试信息：通过串口输出当前角度和PID输出，便于调试。

5、双电机平衡小车控制

#include <Wire.h>
#include <MPU6050.h>
#include <PID_v1.h>

MPU6050 mpu;
double Setpoint = 0; // 目标角度
double Input, Output;
double Kp = 2, Ki = 0.5, Kd = 1; // PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

const int motorPinA = 9; // 左电机
const int motorPinB = 10; // 右电机

void setup() {
    Serial.begin(115200);
    Wire.begin();
    mpu.initialize();
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = mpu.getRotationX(); // 获取小车的倾斜角度
    myPID.Compute(); // 计算PID输出

    int motorSpeedA = constrain(1500 + Output, 0, 255);
    int motorSpeedB = constrain(1500 - Output, 0, 255);
    analogWrite(motorPinA, motorSpeedA);
    analogWrite(motorPinB, motorSpeedB);

    Serial.print("Angle: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);

    delay(100);
}

要点解读：
双电机控制：通过PID输出控制左右电机的速度，实现平衡。
实时姿态反馈：使用MPU6050获取倾斜角度，确保控制的及时性。
动态调整：根据PID输出动态调整电机速度，保持小车平衡。
调试信息：输出当前角度和PID输出，便于调试。

6、动态调整PID参数

#include <PID_v1.h>

double setpointYaw, inputYaw, outputYaw;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始PID参数

PID myPID(&inputYaw, &outputYaw, &setpointYaw, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(9600);
    setpointYaw = 0; // 目标偏航角度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    inputYaw = analogRead(A0) - 512; // 从陀螺仪读取偏航角度
    myPID.Compute(); // 计算PID输出

    // 动态调整PID参数
    adjustPIDParameters(inputYaw);

    // 控制舵机或电机以实现偏航补偿
    analogWrite(9, constrain(outputYaw + 90, 0, 180)); // 将输出值转换为舵机角度

    Serial.print("Input Yaw: "); Serial.print(inputYaw);
    Serial.print(" Output: "); Serial.println(outputYaw);

    delay(100);
}

void adjustPIDParameters(double yaw) {
    // 简单的自适应逻辑
    if (yaw > 10) {
        Kp = 3.0; Ki = 6.0; Kd = 1.5; // 增加PID参数
    } else if (yaw < -10) {
        Kp = 3.0; Ki = 6.0; Kd = 1.5; // 增加PID参数
    } else {
        Kp = 2.0; Ki = 5.0; Kd = 1.0; // 恢复初始PID参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

要点解读：
PID控制器：使用Arduino PID库实现PID控制，根据偏航角度计算输出值，控制舵机或电机保持目标偏航角度。
动态调整PID参数：根据偏航角度的大小动态调整PID参数，以提高控制系统的响应速度和稳定性。
实时监控：通过串口输出当前偏航角度和PID输出值，便于调试和优化控制性能。
电机控制：根据PID输出调节电机，确保系统在期望的姿态下运行。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
