对于普通的输出输出IO需要进行变量链接，一般一个点位对应一个bool变量，如果需要批量链接，则需要用到Byte变量，即一个Byte有8位可以链接一个8位的点位如EL2008,本文介绍链接流程

  1. 操作流程

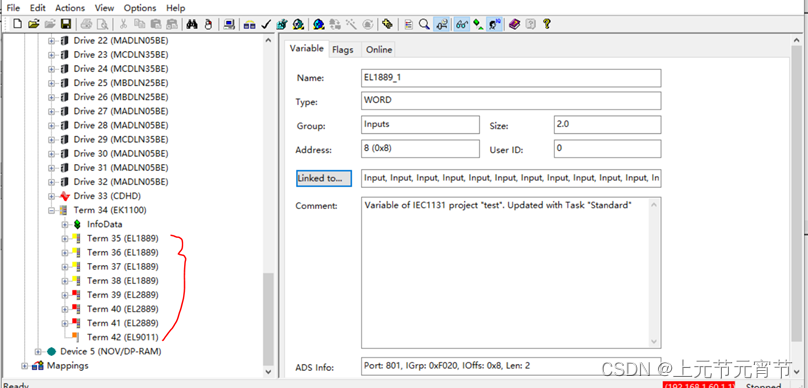

    1.1. 扫描IO变量
    在这里插入图片描述

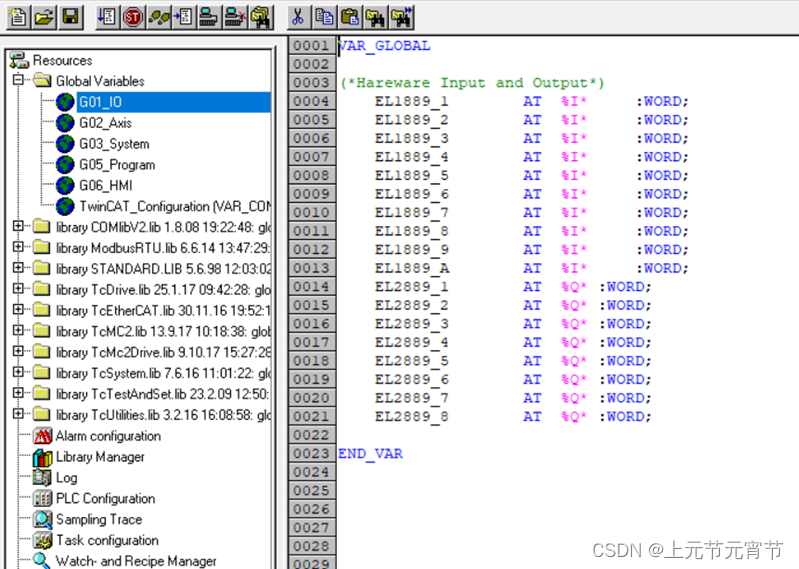

1.2. 创建PLC变量
在这里插入图片描述

1.3. 创建PLC变量和IO链接

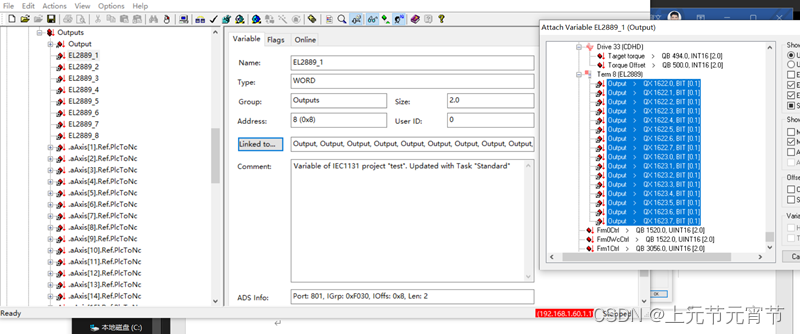

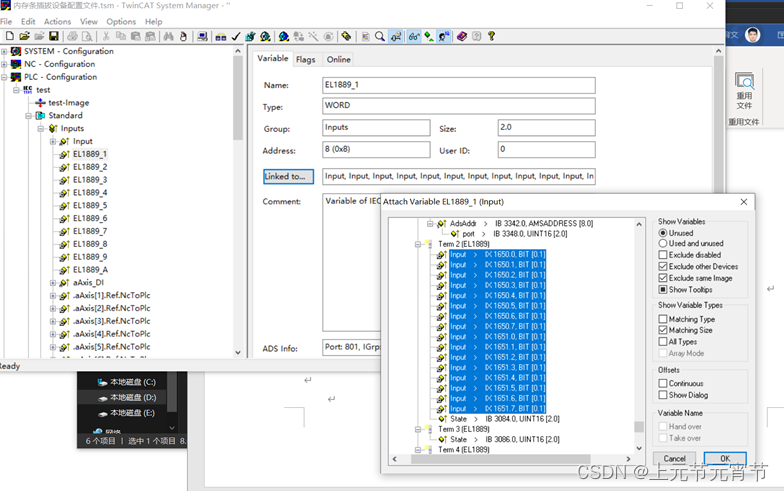

创建Word类型变量之后，有16位，刚好可以和EL1889的16个通道对应起来，因此就可以批量进行IO链接了，注意位的0到15对应EL1889的16个通道。链接如下所示。
在这里插入图片描述
在这里插入图片描述

对于8个通道的变
