FPGA接口设计（低速接口）总结一：如何选择时钟资源

最新推荐文章于 2022-09-08 12:21:05 发布
最新推荐文章于 2022-09-08 12:21:05 发布
阅读量2.7k 收藏 30
点赞数 2
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42192474/article/details/104177942
版权
本文介绍了FPGA接口设计中低速接口的选择，如SPI和I2C，并讲解了source synchronous和system synchronous的概念。重点讨论了如何在source synchronous接口中使用BUFR和ODDR，强调了BUFR在时钟资源管理和时序优化中的作用，以及ODDR在导出高质量时钟信号到FPGA引脚的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

常见低速接口

  1. SPI
  2. I2C
  3. UART
  4. One-Wire

所需基础概念

什么是source synchronous 和 system synchronous

source synchronous

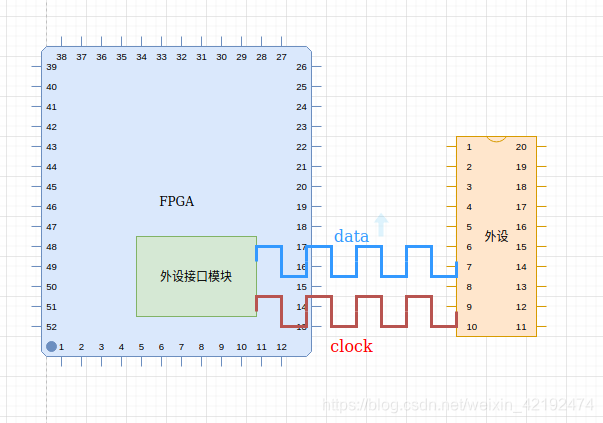

如下图所示，source synchronous就是外设接口的时钟是由接口模块提供的。
在这里插入图片描述

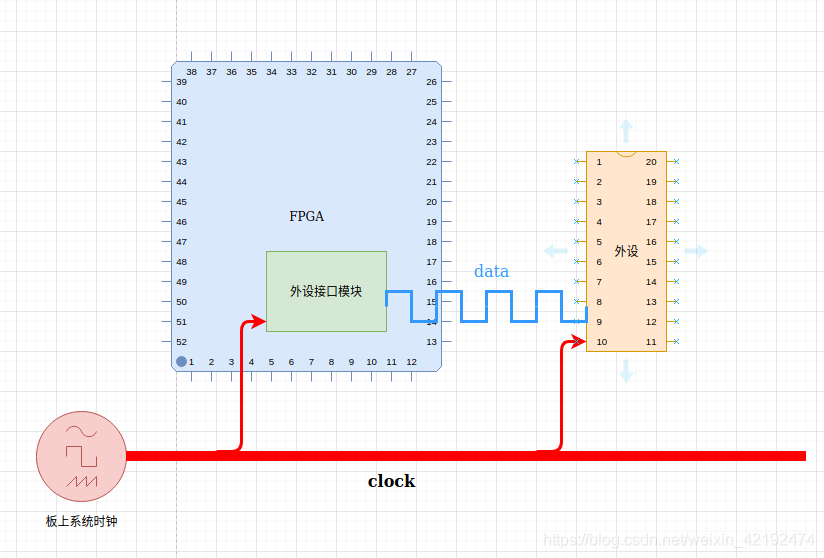

如下图所示，外设接口模块和外设是共用一个时钟源的时钟

system synchronous

在这里插入图片描述

常见的几种低速接口例如：SPI，I2C都是source synchronous 的接口

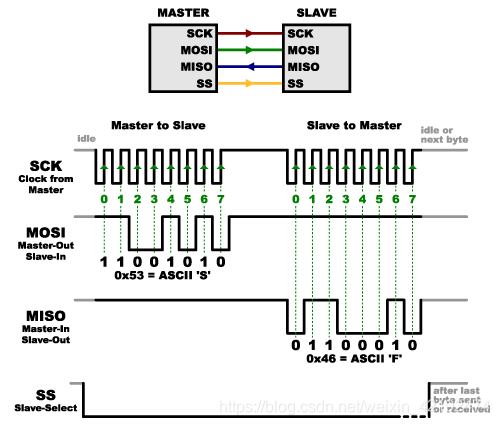

SPI

在这里插入图片描述

IC2
