[AutoSar]BSW_ECUC模块介绍

  

关键词

嵌入式、C语言、autosar、OS、BSW

平台说明

项目	Value
OS	autosar OS
autosar厂商	vector ， EB
芯片厂商	TI 英飞凌
编程语言	C，C++
编译器	HighTec (GCC)
autosar版本	4.3.1

>>>>>回到总目录<<<<<<

缩写	描述
ECUC	Ecu Configuration

一、ECUC 的定义

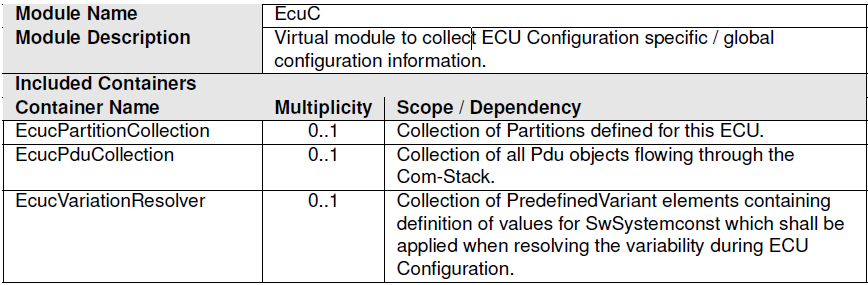

  在ECU的配置中，有一些信息需要在多个BSW模块之间共享。由于无法定义谁拥有该共享信息，因此将虚拟模块EcuC引入AUTOSAR ECU配置参数定义。在ECUC中包含了三部分，
EcucPartitionCollection，EcucPduCollection，EcucVariationResolver，如下表所示：

二、Definition of Partitions

  为了支持memory-partitioning 和multi-core，EcuC虚拟模块中引入了EcucPartition的概念。

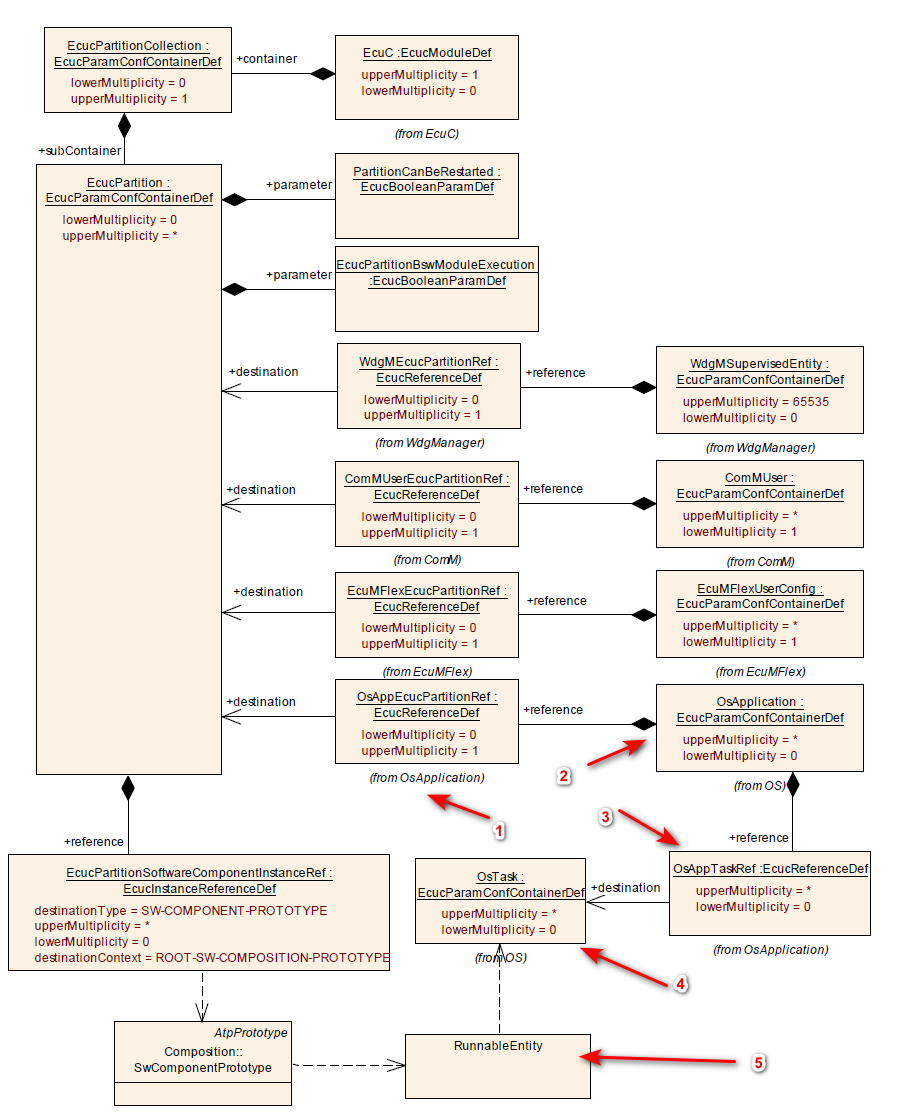

  EcuC模块可以有一个EcucPartitionCollection，它可以保存任意数量的EcucPartition元素。memory-partitioning支持在swc组周围创建保护边界。通过对SW组件实例的EcucPartitionSoftwareComponentInstanceRef引用，可以将SWCs分配到EcucPartitions。EcucPartition由操作系统内部的OS- application实现。因此，swc到partitions映射限制了可运行程序到任务的映射，如下图所示。
EcucPartition(1) 可以包含（多个）OS_application(2),OS的五大基本对象（COUNTER,ALARM,ISRS,TASK,SCHEDULE TABLE）又依赖于OS_application。

  设计原则是，在创建partition之后，将软件(SWC)映射到该分区。在第二步中，配置BSW，分区的每个成员(BSW)定义对EcucPartition元素的引用。

三、Variant Resolver Description

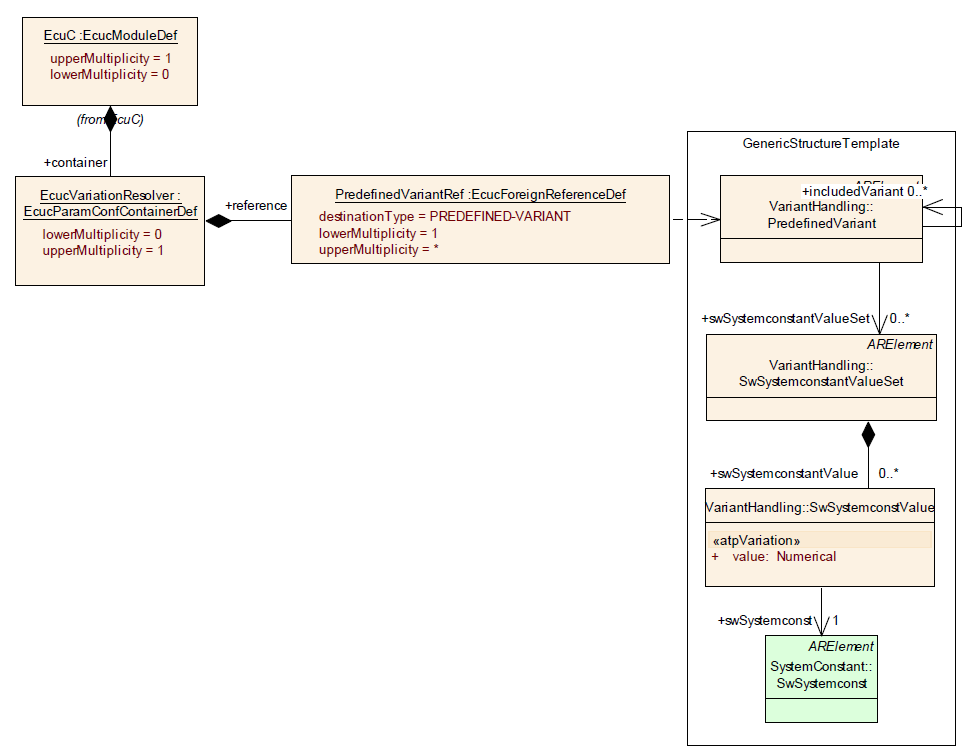

  为了支持变体的可操作性，使用SwSystemconstValueSet，SwSystemconstValueSet已经收集了系统参数常量。在EcuC中，适用的SwSystemconstValueSet元素通过PredefinedVariant集合间接引用。

四、Definition of PDUs

  为了支持Handle IDs 的同步，两个模块需要能够引用同一个PDU对象。因此，定义了一个通用的Pdu容器，它不属于任何模块，而是定义在EcuC模块中。
  由于流经COM-Stack的PDU不属于单个模块，因此在ECU配置中引入了“虚拟”模块EcuC。该模块用于收集不与任何特定的标准化模块关联的配置信息，说人话就是：ECUC中包含了PDU通过整个COM stack 的路径信息。
  EcucPduCollection可能包含几个“全局”Pdu对象，如下图所示。每个Pdu可能代表一个来自AUTOSAR System Description(ECU Extract)的实际PduToFrameMapping（即路径），因此在System Template中有一个可选的元素引用。改引用是可选的，因为仅在ECU内传输的pdu不一定是ECU Extract的一部分。特别是传输协议模块处理的PDU在ECU Extract中没有表示(有一个由PDU object,示的PDU通过总线，但是当TP进行转换时，创建了一个新的PDU，然后将其转发给上层。这个创建的Pdu没有对PduToFrameMapping的引用。）
