PreScan中对象沿预设轨迹运动的若干方式介绍

最新推荐文章于 2024-05-26 20:29:31 发布
原创 最新推荐文章于 2024-05-26 20:29:31 发布 · 2.9k 阅读 · 29 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

环境：PreScan 8.5.0

1. 绘制预设轨迹

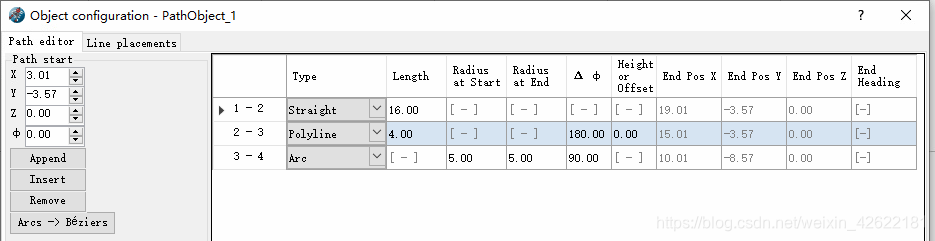

手动绘制预设轨迹，分为三段。第一段前进，第二段后退，第三段圆弧。

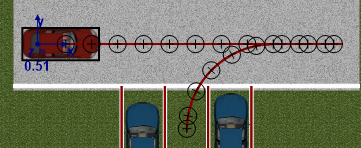

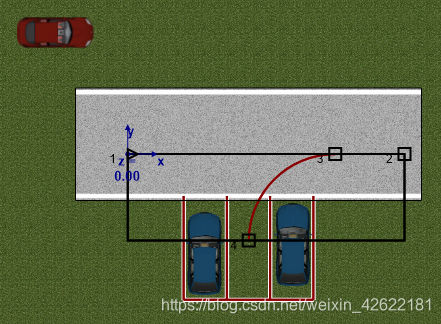

最终得到的轨迹如图所示。最后将车辆拖放至轨迹上。

2. 考虑车辆动力学的轨迹跟踪

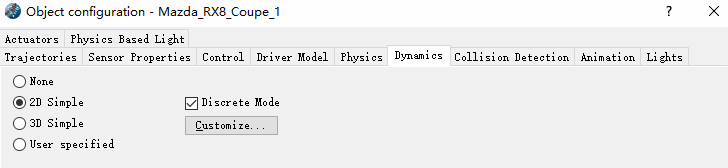

打开车辆动力学。

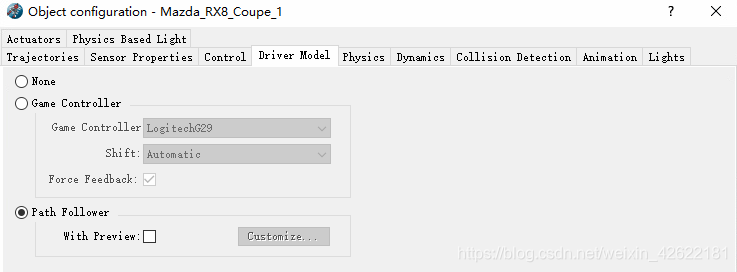

打开轨迹跟踪控制器。

编译完成后打开Simulink文件。点击Regenerate。模型中出现PreScan自带的轨迹
