机械阻抗法与频响分析

1. 什么是频响分析

用一特定已知的激励力，以可控的方式来激励结构，同时测量输入和输出信号，据此分析并找出结构的动态参数，以评价其动态特性或建立数学模型，这就是频响分析。
频响分析的结果一般表示为频率——响应曲线：包括幅频曲线，相频曲线，实频曲线，虚频曲线，或是响应向量的矢端轨迹图。
对于单自由度系统，频响分析的一般步骤是：固有频率→阻尼→刚度→质量。

2. 机械阻抗和导纳的概念

位移阻抗，速度阻抗和加速度阻抗的计算公式
$$\begin{array}{rl}{Z}_D& =\frac{F}{X}=k-{\omega }^{2}m+\mathrm{j}\omega c\\ Z_V& =\frac{F}{V}=c+\mathrm{j}\omega m+\frac{k}{\mathrm{j}\omega }\\ Z_A& =\frac{F}{A}=m-\frac{k}{{\omega }^2}+\frac{c}{\mathrm{j}\omega }\end{array}$$
位移导纳，速度导纳和加速度导纳的计算公式
$$\begin{array}{l}{Y}_D=1/Z_D=X/F\\ Y_V=1/Z_V=V/F\\ Y_A=1/Z_A=A/F\end{array}$$
从阻抗以及导纳的表达式来看，阻抗的物理意义是产生单位响应需要施加的力，导纳的物理意义是单位力能够产生的响应。

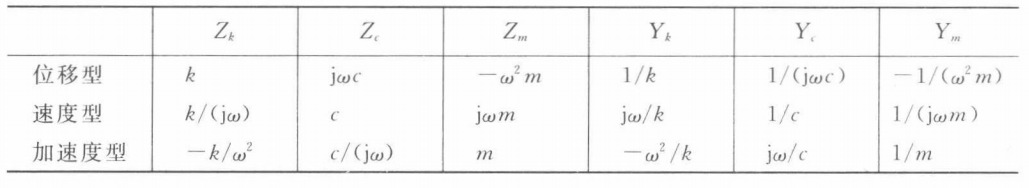

3. 集中参数元件的阻抗和导纳

3.1 阻尼元件的阻抗和导纳

3.2 机械阻抗网络图的建立

根据节点法，确定各元件的连接点与串并联关系。之后把力施加到节点上。另外需要注意的是，代表实际质量的元件总有一个接地端。

3.3 机械阻抗的串并联计算

• 机械阻抗的并联计算
  若有n个阻抗并联，则其等效阻抗$Z_p$为
  $$Z_{\mathrm{p}}=\sum _{i=1}^n{Z}_i$$
• 机械阻抗的串联情况
  串联系统的阻抗的倒数是参与串联的各阻抗倒数之和
  $$\frac{1}{Z_{\mathrm{s}}}=\sum _{i=1}^n\frac{1}{Z_i}$$

4. 单自由度紫铜的频响特性和导纳曲线

4.1 无阻尼系统

4.1.1 自由系统

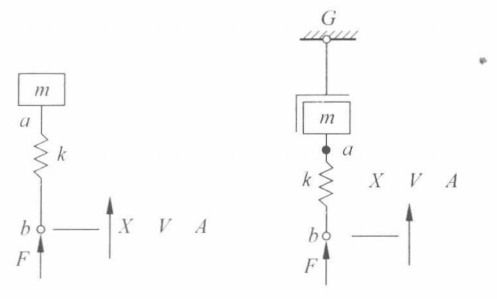

单自由度系统的力学模型与机械阻抗网络为：

系统的导纳为：
$$Y=-\frac{1}{{\omega }^{2}m}+\frac{1}{k}=\frac{{\omega }^{2}m-k}{{\omega }^{2}mk}=\frac{-1}{{\omega }^{2}m}\left(1-\frac{{\omega }^2}{{\omega }_A^2}\right)=\frac{1}{k}\left(1-\frac{{\omega }_A^2}{{\omega }^2}\right)$$
其中，${\omega }_A=\sqrt{\frac{k}{m}}$。

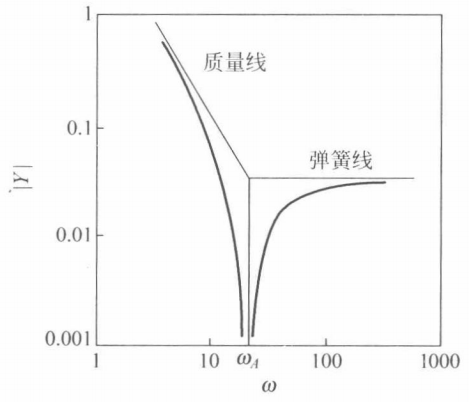

可知，系统的导纳幅频特性曲线为：

4.2 约束系统

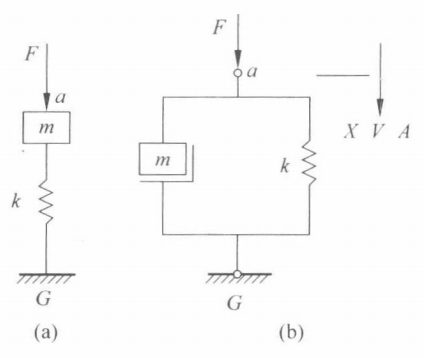

带约束单自由系统的力学模型与机械阻抗网络为：

该系统的位移阻抗为：
$$Z=-{\omega }^{2}m+k=m\left(\frac{k}{m}-{\omega }^2\right)=m\left({\Omega }_n^2-{\omega }^2\right)=k\left(1-\frac{{\omega }^2}{{\Omega }_n^2}\right)$$

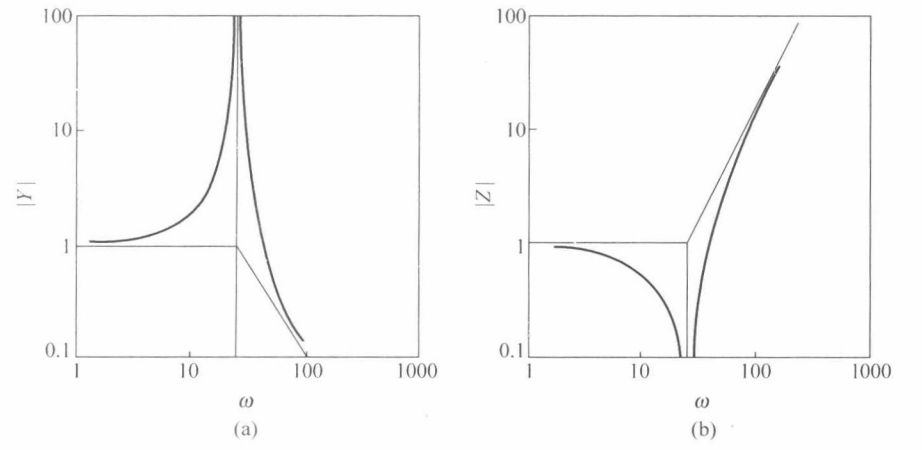

其中，${\Omega }_n^2=\frac{k}{m}$，该系统阻抗的幅频特性曲线与导纳的幅频特性曲线分别为：

4.2 有阻尼系统

4.2.1 自由系统

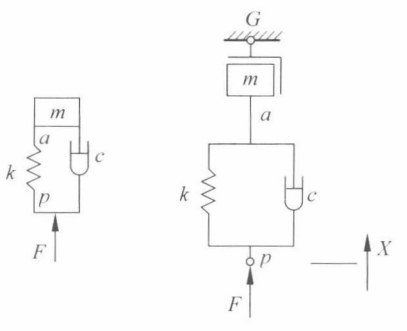

单自由度黏性自由系统的力学模型与机械阻抗示意图为：

该系统的总导纳为：
$$\begin{array}{rl}{Y}_{p-G}& =\frac{1}{Z_{p-G}}=\frac{1}{Z_{p-a}}+\frac{1}{Z_m}\\ & =\frac{1}{k+\mathrm{j}\omega c}+\frac{1}{-{\omega }^{2}m}\end{array}$$
利用导纳函数计算出$p$点和$a$点的位移，定义位移之比为振动传递系数
$$|T|=\sqrt{\frac{1+4{\zeta }^2{\left(\frac{\omega }{{\omega }_A}\right)}^2}{{\left[1-{\left(\frac{\omega }{{\omega }_A}\right)}^2\right]}^2+4{\zeta }^2{\left(\frac{\omega }{{\omega }_A}\right)}^2}}$$

利用该函数便可以对系统进行隔振设计。从传递函数图像可以看出，只有当$\omega /{\omega }_A>\sqrt{2}时$，才能起到隔振的目的，所以隔振弹簧的刚度小些比较好。另外，大的阻尼对隔振对起到不好的效果，但是实际上还是要有一点阻尼的，可以让振动快速衰减下来。
在进行上述形式的隔振设计时，通常的步骤为：

• step1：选定$|T|$
• step2：根据$|T|$值确定$\omega /{\omega }_A$，这一步可通过查图确定
• step3：根据外界振动频率$\omega$确定${\omega }_A$；
• step4：根据设备质量$m$定$k$
• step5：校核$k$元件的刚度

4.2.2 约束系统

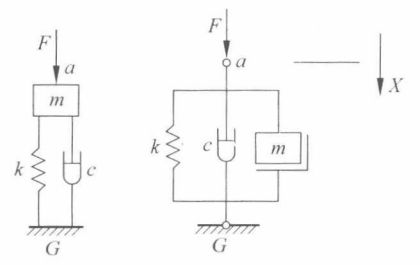

对于一单自由度黏性约束系统，其物理模型及机械阻抗网络图为：

该系统的总阻抗为：
$$\begin{array}{rl}Z& =Z_m+Z_k+Z_c=-m{\omega }^2+k+\mathrm{j}\omega c\\ & =\sqrt{{\left(k-m{\omega }^2\right)}^2+(c\omega {)}^2}{\mathrm{e}}^{\mathrm{j}{\Phi }^{\prime }}=k\sqrt{{\left[1-{\left(\frac{\omega }{{\Omega }_n}\right)}^2\right]}^2+{\left(2\zeta \frac{\omega }{{\Omega }_n}\right)}^2}{\mathrm{e}}^{\mathrm{j}{\Phi }^{\prime }}\\ {\Phi }^{\prime }& =\arctan \frac{c\omega }{k-m{\omega }^2}=\arctan \frac{2\zeta \frac{\omega }{{\Omega }_n}}{1-{\left(\frac{\omega }{{\Omega }_n}\right)}^2}\end{array}$$
换成导纳表达式，为：
$$Y=\frac{1/k}{\sqrt{{\left[1-{\left(\frac{\omega }{{\Omega }_n}\right)}^2\right]}^2+{\left(2\zeta \frac{\omega }{{\Omega }_n}\right)}^2}}{\mathrm{e}}^{\mathrm{j}\Phi }=|Y|{\mathrm{e}}^{\mathrm{j}\Phi }$$
其中：
$$|Y|=\frac{1/k}{\sqrt{{\left[1-{\left(\frac{\omega }{{\Omega }_n}\right)}^2\right]}^2+{\left(2\zeta \frac{\omega }{{\Omega }_n}\right)}^2}}$$
$$\Phi =-{\Phi }^{\prime }=\arctan \frac{-2\zeta \frac{\omega }{{\Omega }_n}}{1-{\left(\frac{\omega }{{\Omega }_n}\right)}^2}$$

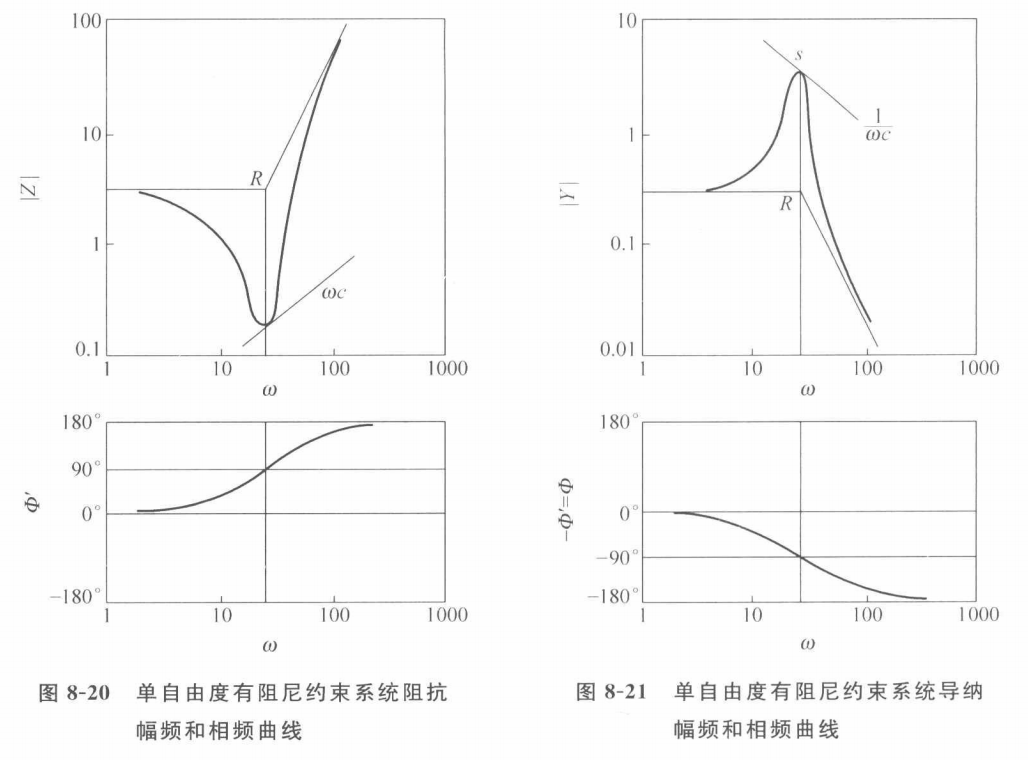

其阻抗和导纳的幅频与相频曲线分别为：

5.结构阻尼

在之前的推导中，我们一直假定系统的阻尼力为$F_D=c\dot{x}$，但是在实际情况下，阻尼力和试验频率几何是无关的。结构阻尼的假定提供了一种与频率无关的数学模型，它假定阻尼力的大小与位移大小成正比，但是与速度同相。
$$F_D=h|x|\frac{\dot{x}}{|\dot{x}|}$$
新的阻尼模型下，系统的动力学方程为：
$$\left[-{\omega }^{2}m+k\left(1+\mathrm{j}\frac{h}{k}\right)\right]X=F$$
令$h=gk$，$g$称为结构阻尼因子，并令$k^{\ast }=k(1+\mathrm{j}g)$，称$k^{\ast }$为复刚度。但在实际操作中，我们通常将阻尼修正为与结构阻尼等效的数值，等效的方法是基于能量消耗相等的原则。修正后的阻尼为：
$$C_{\mathrm{e}}=\frac{kg}{\omega }$$
此时，系统的动力学方程修正为：
$$m\ddot{x}+C_{\mathrm{e}}\dot{x}+kx=f(t)$$
