EVB校准类型比较及TRL校准套件设计

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

• 校准类型
• TRL校准

---

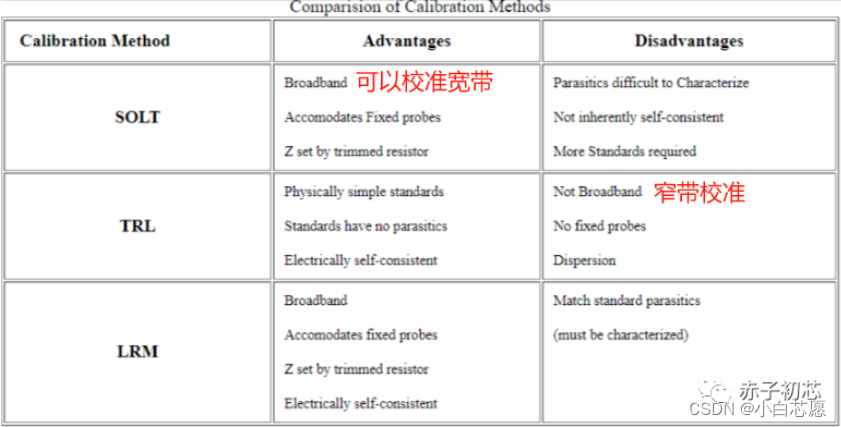

校准类型

校准的精度从高到低分别为：TRL 校准、电子校准、矢量校准、频响校准。其中，TRL 校准也属于矢量校准，只用于双端口及多端口校准，它使用三种校准件：直通校准件(Through)、反射校准件(Reflect)、传输线校准件(Line)。TRL 校准极其准确，在大多数的场合中比 SOLT 校准准确。一般根据所用夹具材料及物理尺寸，工作频率，来设计制造出相应的TRL校准件。另外，也常用电子校准，电子校准件只需要和矢网连接一次，即可完成双端口校准所要求的测试项目。通常用3个阻抗标准和1个传输标准定义校准参考平面，这些标准一般为短路、开路、负载和馈通，这就构成了SOLT校准套件。

TRL校准

通常来说，TRL标准件的要求如下：

(1) 直通标准件

        电气长度为0时，无损耗，无反射，传输系数为1；电气长度不为0时，直通标准件的特性阻抗必须和延迟线标准件相同，无须知道损耗，如果用作设为参考测量面，电气长度具体值必须知道，同时，如果此时群时延设为0的话，参考测量面位于直通标准件的中间。

(2) 反射标准件

        反射系数的相位必须在正负90度以内，反射系数最好接近1，所有端口上的反射系数必须相同，如果用作参考测量面的话，相位响应必须知道。

(3) 延迟线/匹配负载

        延迟线的特性阻抗作为测量时的参考阻抗，系统阻抗定义为和延迟线特性阻抗一致。延迟线和直通之间的插入相位差值必须在20度至160度之间(或-20度至-160度)（延迟线标准件与直通标准件的相位差位于20度到160度），如果相位差值接近0或者180度时，由于正切函数的特性，很容易造成相位模糊。另外，最优的相位差值一般取1/4波长或90度。

        当工作频率范围大于8:1时，即频率跨度与起始频率比值大于8时，必须使用1条以上的延长线，以便覆盖整个频率范围。当工作频率太高时，1/4波长的延迟线物理尺寸很短，不好制作，这时候，最好是选择非0长度的直通，利用两者差值，来增大延迟线的物理尺寸。匹配的阻抗同样确立测量时的参考阻抗，同时，匹配负载在各个测试端口的反射系数必须相同。

具体设计时，一般有以下考虑：

(1) PCB上连接头的一致性越好，损耗越低，TRL校准件的效果就越理想。

(2) 直通标准件设定了参考测量面，如果是测量多端口器件时，直通标准件尽量长一些，以减少连接头之间的串扰，但是也不用太长，以免浪费空间。

(3) 参考测量面最好定在直通标准件的中间，这样的话电磁场相对参考测量面是对称的。

(4) 开路标准件实现起来最容易，但是由于开路标准件存在边缘电容效应，所以我们必须通过测量或者3D-EM仿真来获得开路标准件的边缘电容。

(5) 短路标准件实现起来要麻烦些，因为要确切的知道放置短路标准件过孔的位置，保证过孔的边缘刚好放置在短路标准件的末端。同时，短路标准件的好坏还取决于过孔的钻孔技术,一般说来激光打孔比普通的机械钻孔技术要好很多。

(6) 负载标准件通过2个100 ohm的表贴阻抗来实现，一般来说，设计一个低频下的负载要比高频下容易的多，这也是为什么高频下设计校准标准件时要采用多条延迟线标准件的原因之一。

(7) 延迟线的相位跟信号传播时的相速，对应频率，有效介电常数有关。微带线由于没有一个固定的介电常数，所以必须使用有效介电常数来考虑空气和PCB板材混合后带来的影响。

(8) 设计时，多条延迟线的频率范围最好有重叠，这样能够保证多条延迟线能够覆盖我们要求的频率范围。
