51单片机中断优先级讲解以及示例说明

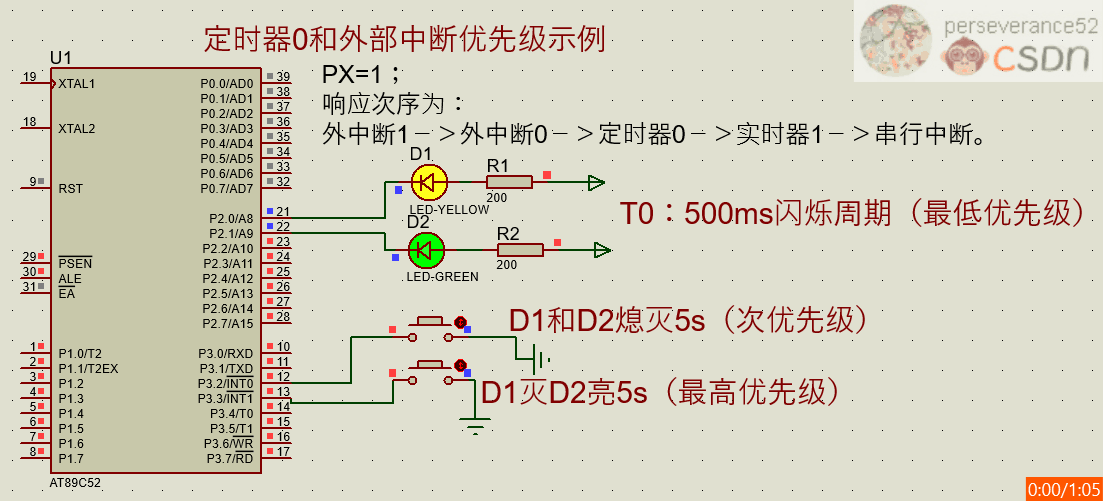

  • Proteus仿真演示
    在这里插入图片描述

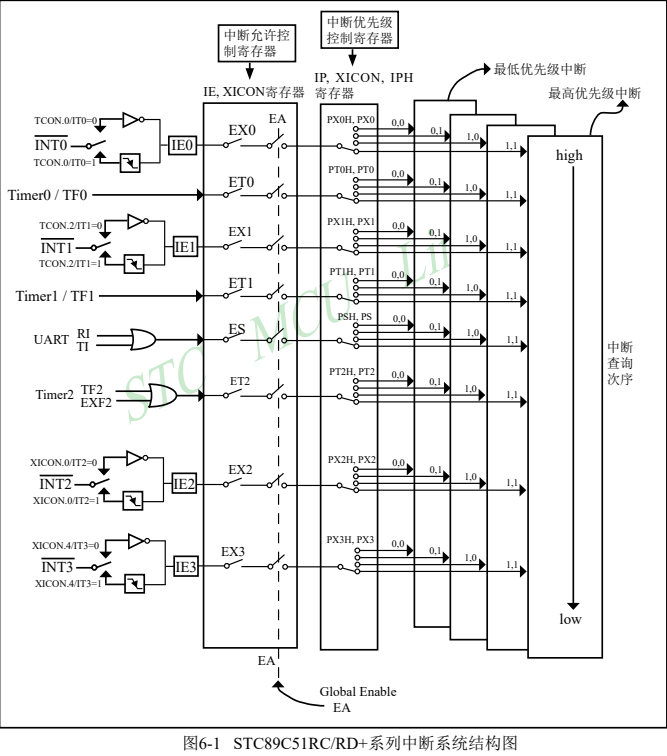

51单片机中断的优先级有两个：查询优先级和执行优先级

查询优先级

查询优先级是指当51单片机的多个中断源同时引起中断时，CPU逐个查询中断标志位的次序，高优先级的中断标志位将被优先查询到，但并不代表查询优先级高的中断一定可以打断正在执行中断处理的低优先级中断。查询优先级是由单片机硬件决定，不可更改。

  • 单片机内部自然优先级顺序（由高到低）为:
    在这里插入图片描述
外部中断0→定时器0中断→外部中断l→定时器1中断→串行口中断
</
了解本专栏 订阅专栏 解锁全文
