Camera摄像头PCB布局布线设计注意事项

摄像头(Camera或Webcam)又称为电脑相机、电脑眼、电子眼等,是一种视频输入设备,被广泛的运用于视频会议、远程医疗及实时监控等方面。摄像头可分为数字摄像头和模拟摄像头两大类;

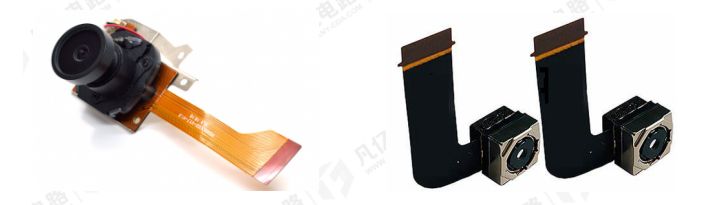

图1 摄像图模组


摄像头PCB设计注意事项:

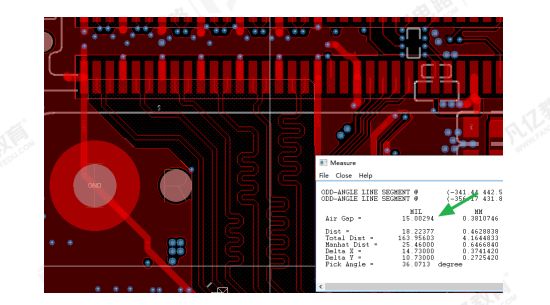

1、Camera采用连接器时:MIPI差分信号经过连接器时,相邻差分信号对之间必须使用GND管脚进行隔离;如不方便打孔,差分对之间的间距最少15mil;整组包地,包地线每隔200mil打一个地过孔,如图2所示。



图2 MIPI摄像头的布线

电子工程领域,高效地设计与IMX415摄像头传感器兼容的PCB布局是确保设备性能的关键。Altium Designer是一款功能强大的PCB设计软件,可以帮助工程师完成从原理图到物理布局的整个设计过程。以下是使用Altium Designer设计与IMX415兼容的PCB布局的详细步骤和注意事项: 参考资源链接:[IMX415摄像头驱动原理图PCB设计Altium源文件分享](https://wenku.csdn.net/doc/7f77ny81x1?spm=1055.2569.3001.10343) 1. 熟悉IMX415技术规格:在开始设计之前,首先要对IMX415传感器的引脚分配、电源需求、信号接口标准等技术细节有深入理解。 2. 原理图设计:首先在Altium Designer中创建或导入IMX415传感器及其相关电路的原理图。这一阶段需要确保所有连接点正确无误,电源和信号路径设计得当。 3. 元件封装选择:为IMX415选择或创建正确的元件封装。封装应符合传感器的物理尺寸和引脚配置,确保在PCB上的布置不会导致电气问题。 4. PCB布局规划:根据摄像头模块的机械和电气要求,规划PCB布局。应考虑布局的热管理、信号完整性、电磁兼容性等因素。 5. 高速信号布线:对于摄像头传感器的高速数据接口(如MIPI CSI-2),应采用差分信号布线,考虑阻抗控制和长度匹配,减少信号损失和串扰。 6. 电源和地线设计设计清晰的电源和地线路径,采用适当的电源平面和地平面,以确保电源稳定和最小化电磁干扰。 7. 完成细节检查:使用Altium Designer的设计规则检查(DRC)和布局规则检查(LRC)功能,检查布局中的任何可能的电气违规问题。 8. 设计优化和迭代:在设计初稿完成后,可能需要进行多次迭代优化,以满足所有设计要求和性能指标。 9. 制造文件输出:设计完成后,生成适用于制造的文件,如Gerber文件、钻孔文件和组装图,确保生产过程中的准确性。 10. 文档记录和版本控制:记录设计过程中的关键决策和更改,使用版本控制系统管理设计文件,便于跟踪和回溯。 《IMX415摄像头驱动原理图PCB设计Altium源文件分享》提供了详细的资源和指导,不仅包含原理图PCB设计的Altium Designer可修改源文件,还涵盖了相关的设计经验和技巧分享。这对于那些希望深入学习和实践摄像头驱动硬件设计电子工程师来说,是一份宝贵的资源。在掌握了上述设计步骤和注意事项后,你将能够更加自信地进行复杂的PCB设计工作。 参考资源链接:[IMX415摄像头驱动原理图PCB设计Altium源文件分享](https://wenku.csdn.net/doc/7f77ny81x1?spm=1055.2569.3001.10343)
