本文介绍了在高频电路设计中，如何选择合适的介电材料。1GHz以下通常使用FR4，更高频率则需采用高频板材以保持介电常数的稳定性。介电常数和板子厚度影响微带线的特征阻抗，常数高、厚度薄能使电路尺寸减小。设计时需考虑这些因素来优化电路布局。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

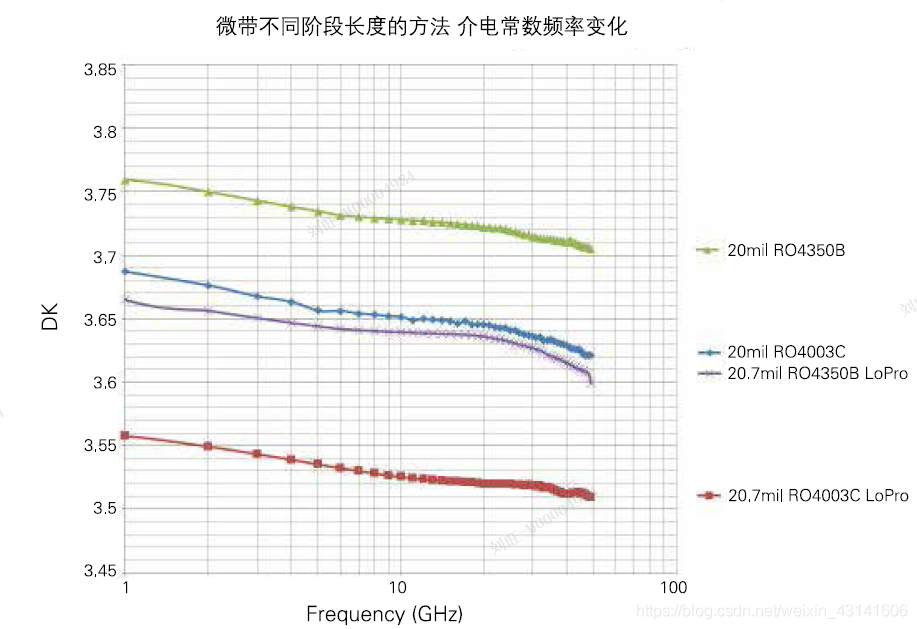

1，一般1GHz以下可以用FR4，更高频率最后采用高频板材，特别是宽频率范围设计时，因为介电常数随频率变换相对稳定。

 2，介电常数越高，相当于等效的理想电容越大，根据根号L/C，相同宽度的微带线特征阻抗越小，

       厚度越薄的板子，相当于等效的理想电容越大，根据根号L/C，相同宽度的微带线特征阻抗越小，

       则设计的电路尺寸可以越小，简而言之，介电常数大，厚度薄可以降低电路尺寸。

3，
