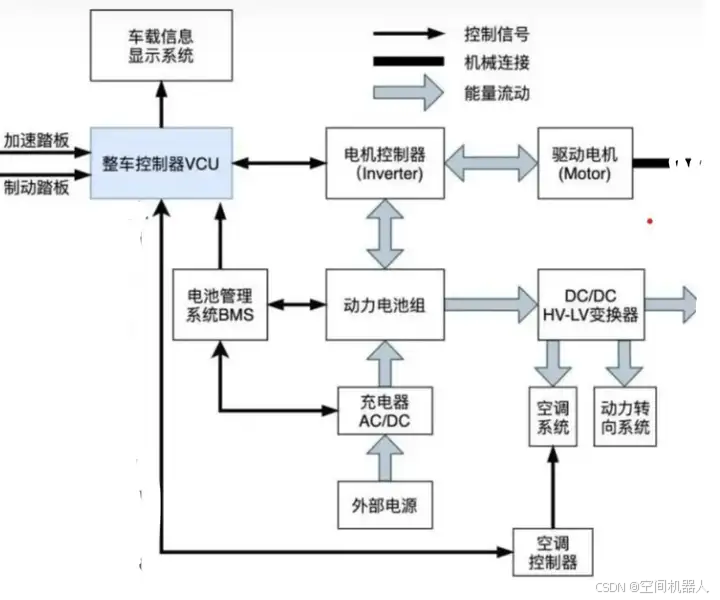

这个图展示了电动汽车的电控系统结构，其中包括了整车控制器（VCU）、电机控制器（Inverter）、电池管理系统（BMS）、驱动电机、充电器、以及其他辅助系统如空调系统和动力转向系统等。下面逐一解释各部分的功能和相互关系：

整车控制器是整个电动汽车控制系统的核心，负责协调和控制车辆各个部件的运行。VCU接收来自加速踏板和制动踏板的输入信号，并根据这些信号计算所需的扭矩，然后发送控制信号给电机控制器（Inverter）。

电机控制器的主要功能是将来自动力电池组的直流电转换为驱动电机所需的交流电，并根据VCU的指令控制电机的转速和扭矩。电机控制器与驱动电机之间有机械连接和能量流动。

驱动电机接收来自电机控制器的交流电，并将其转化为机械能，驱动车轮旋转，从而推动车辆前进或后退。

电池管理系统负责监控和管理动力电池组的状态，包括电压、温度和绝缘情况等。BMS还负责平衡电池组中的单体电池，确保整个电池组的安全和高效运行。BMS将状态信息反馈给VCU，同时接收来自VCU的控制信号。

动力电池组是电动汽车的主要能源储存装置，提供驱动电机和其他系统所需的电能。电池组通过DC/DC高压-低压变换器给其他低压系统供电。

这个装置将动力电池组的高压电转换为低压电，供给车辆中的低压设备，如空调系统和动力转向系统。低压系统的能量流动也会被转换和控制。

这些辅助系统由DC/DC变换器供电，通过各自的控制单元（如空调控制器）实现功能控制。空调系统用于调节车内温度，而动力转向系统提供转向辅助，减轻驾驶员的转向负担。

充电器将外部电源（AC交流电）转换为动力电池组可用的直流电（DC），并通过BMS监控和控制充电过程，确保电池的安全和高效充电。

外部电源通常指家庭充电桩或公共充电站提供的交流电源，用于为动力电池组充电。

加速和制动信号处理
- 加速踏板和制动踏板的信号通过ADC采集，转换为数字信号供VCU处理。
- VCU计算所需的电机扭矩，并通过PWM信号控制电机控制器调节电流，从而控制电机输出的扭矩。
电机扭矩控制
- 电机控制器接收来自VCU的PWM信号，调节流过电机绕组的电流。
- 电机控制器同时采集电机的电流和位置反馈信号，以确保扭矩输出的准确性。
电源管理
- 高压电池组通过BMS管理，确保电池的安全和高效运行。
- 通过DC/DC转换器，高压电池组的电能可以转换为适合各个系统的电压，例如12V电源为辅助系统供电。
辅助系统供电
- 空调系统通常使用高压电源，通过高压电池组直接供电。
- 车载12V电源由高压电池组通过DC/DC转换器供电，提供给车内各个低压电子设备。
