一. 时钟树配置

STM32的开发板提供了以下五种时钟源：

  • HSI：高速内部时钟
  • HSE：高速外部时钟
  • LSI：低速内部时钟
  • LSE：低速外部时钟
  • PLL：锁相环倍频输出

内部时钟的通过RC振荡电路提供，如下图所示高速和低速内部时钟频率分别为32KHz和16MHz：

在这里插入图片描述

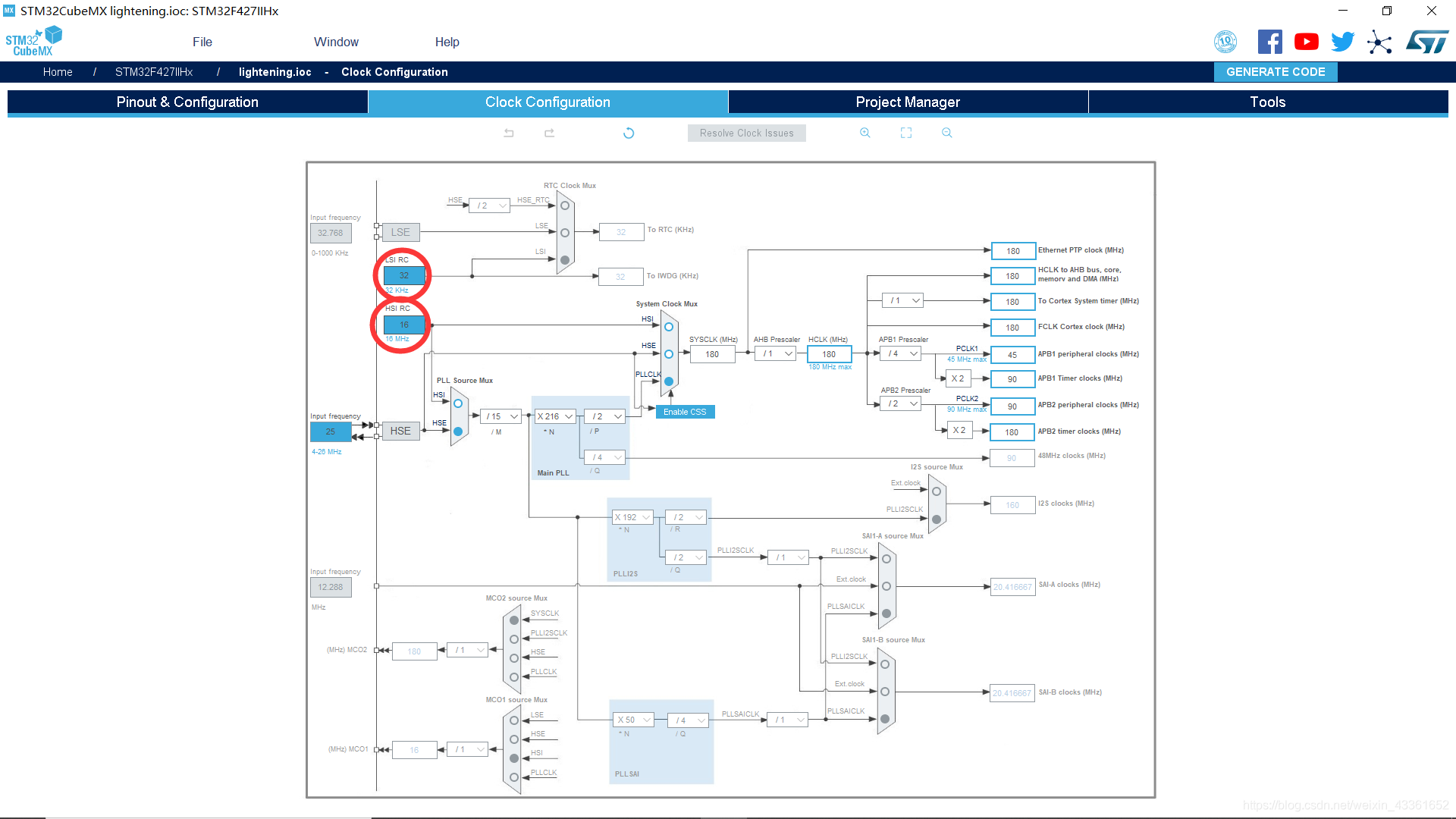

外部时钟通常通过连接外部晶振产生，其频率可调控，如图所示高速外部时钟的频率可选范围为4~26MHz：

在这里插入图片描述

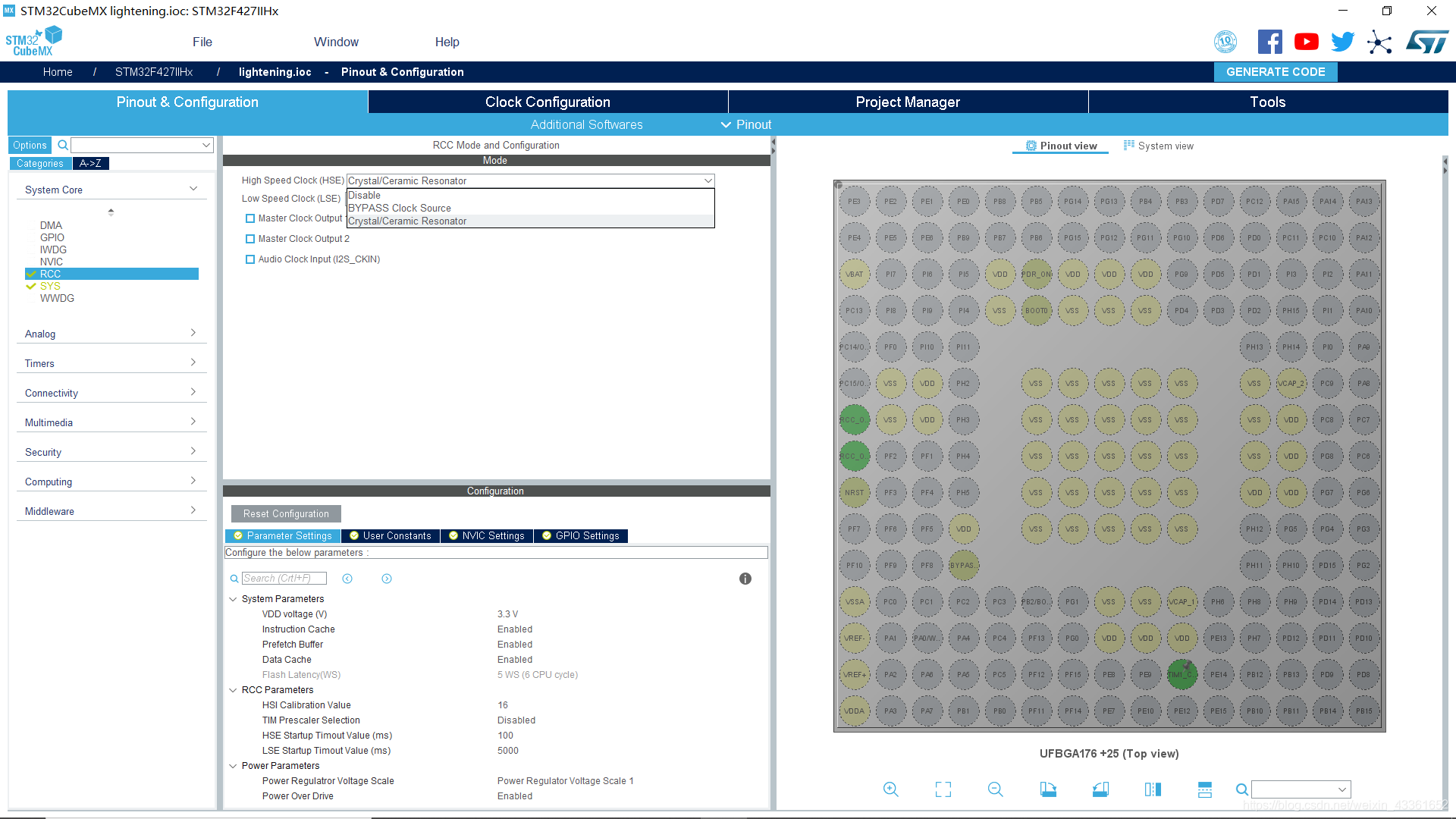

（若发现无法配置外部时钟，应在RCC处开启外部时钟，设定HSE由晶振提供，如下图：）

在这里插入图片描述

锁相环倍频输出可通过锁相环倍频电路对输入频率进行控制，如图输入时钟通常为HSE和HSI：
