Pinhole Image Formation 针孔相机成像

1 Field of View（FOV）视场

视场用来描述拍摄的范围，以下是小孔成像的FOV示意图。
$$FOV=2arctan(\frac{h}{2f})$$
h：高度，f：焦距。

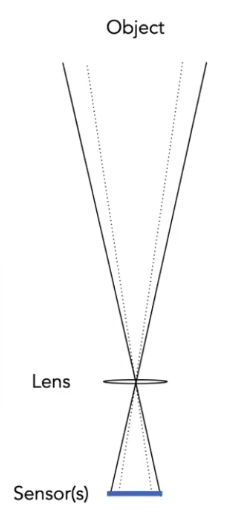

1.1 焦距（Focal length）对视场（FOV）的影响

当传感器大小一定时，FOV随着焦距增加而减少。

通常在定义视场时，用以35mm-format film($36\times 24mm$)为基准的焦距定义，下面时例子。

• 17mm is wide angle 104°
• 50mm is a “normal” lens 47°
• 200mm is telephoto lens 12°

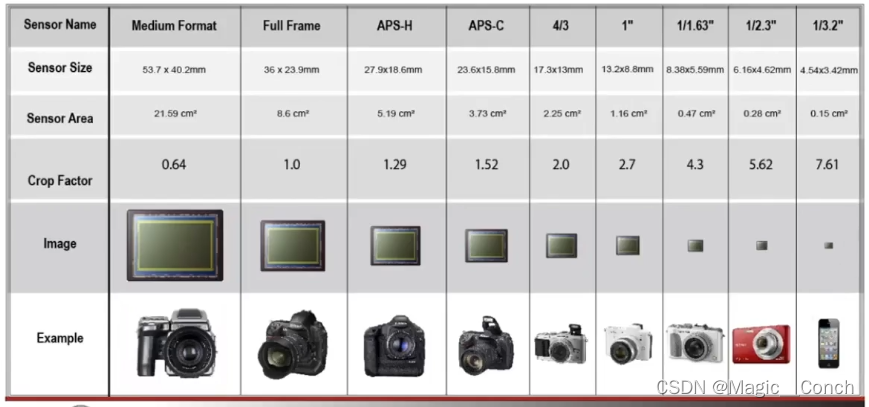

1.2 传感器大小对视场的影响

通常，相机（传感器）越大，镜头（焦距）越长越好。

2 Exposure 曝光

照相考虑的不是单位时间，而是总体时间。

• $H=T\times E$
• $Exposure=time\times irradiance$
• T（曝光时间）由快门（shuttle）控制
• E（Irradiance）由传感器上一个单位区域接收光的能量和镜头的光圈（aperture）和焦距控制。

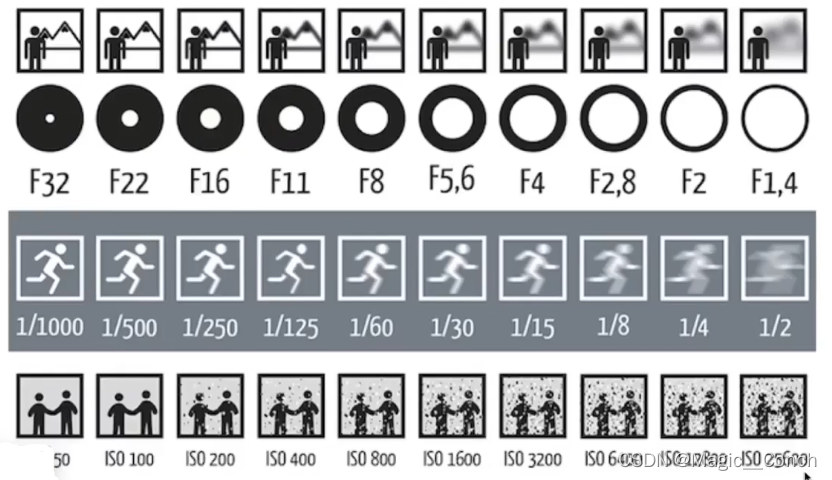

2.1 曝光的影响因素

• Aperture size：通过打开和关闭apeture改变f-stop。
• Shuttle speed：改变sensors的曝光时间即每个像素接收光的时间，快门越快曝光越少
• ISO gain（感光度）：更改传感器值和数字图像值之间的倍率（模拟和/或数字）。

2.2 ISO（gain）

ISO 是exposure的第三个变量，简单放大ISO信号的同时会方法噪声。

Film：权衡对细粒（grain）的敏感度。

Digital：权衡对噪声的敏感度。

• 在模拟到数字的转换前乘以信号。
• 线性作用（ISO 200需要的光是ISO 100的一半）

2.3 F-Number(F-Stop):Exposure Levels

写作 FN或F/N，N就是f-number。
简单理解为光圈的直径的倒数。

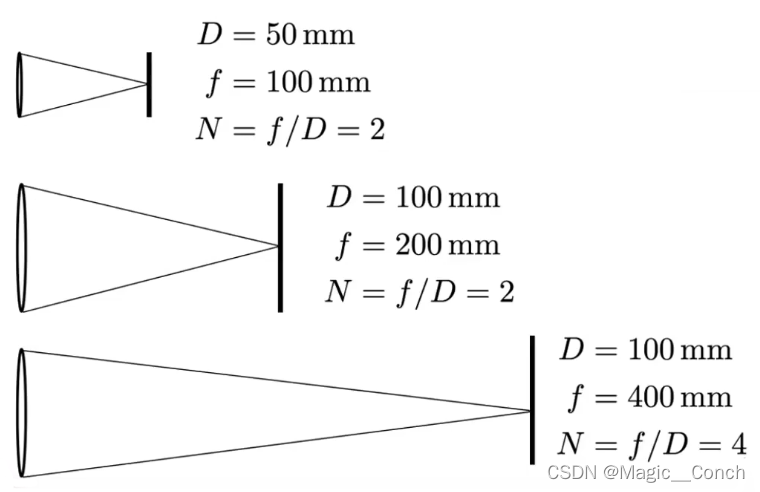

正式定义：镜头的f-number是焦距除以光圈的直径。
F-Stop 的计算

2.4 Physical Shutter 快门

快门可以用于调节曝光度。

运动模糊（Motion blur） 比如handshake，subject movement，由于快门打开有时间会拍摄到一段运动。
两倍的快门时间意味着两倍的运动模糊。

运动模糊不一定是坏事，从人的感知角度它可以形容速度快从采样角度，它也可以进行反走样。
