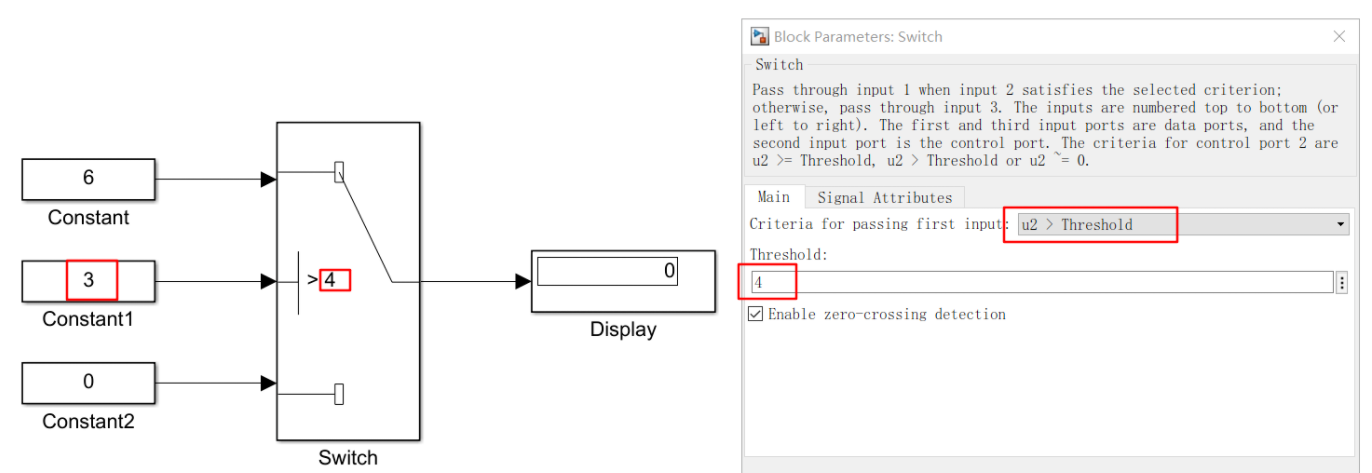

1. Switch

在这里插入图片描述

参考文献：

对于Switch Case与If使用类似，具体可参考这篇博文：Simulink学习——switch-case语义的实现（switch-case子系统）

2. If及If Action Subsystem

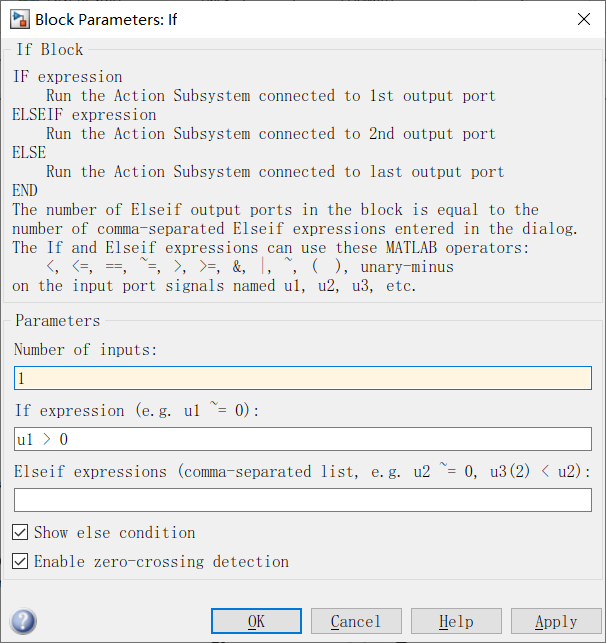

在这里插入图片描述

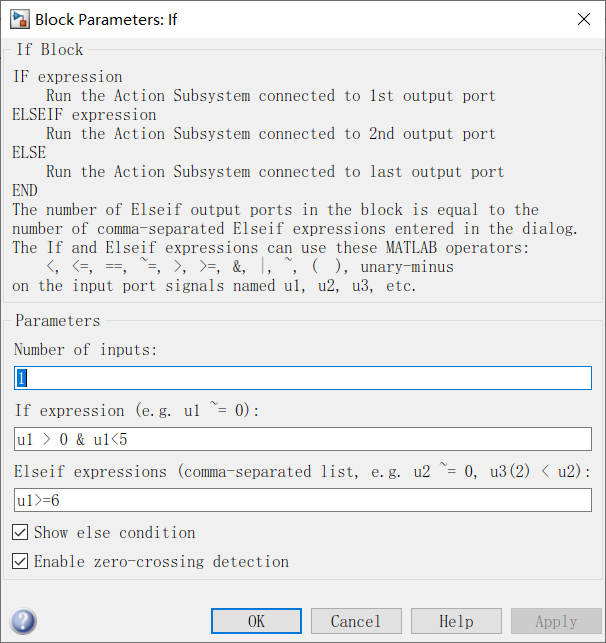

在这里插入图片描述

  • Number of inputs：输入端口的数目
  • If expression：If判断条件
  • Elseif expressions：else的判断条件，多个else用逗号分隔
  • Show else condition：显示Else分支的输出信号

使用注意： 即使动作没被触发，状态也会被默认初始化为0，切记切记！！！
