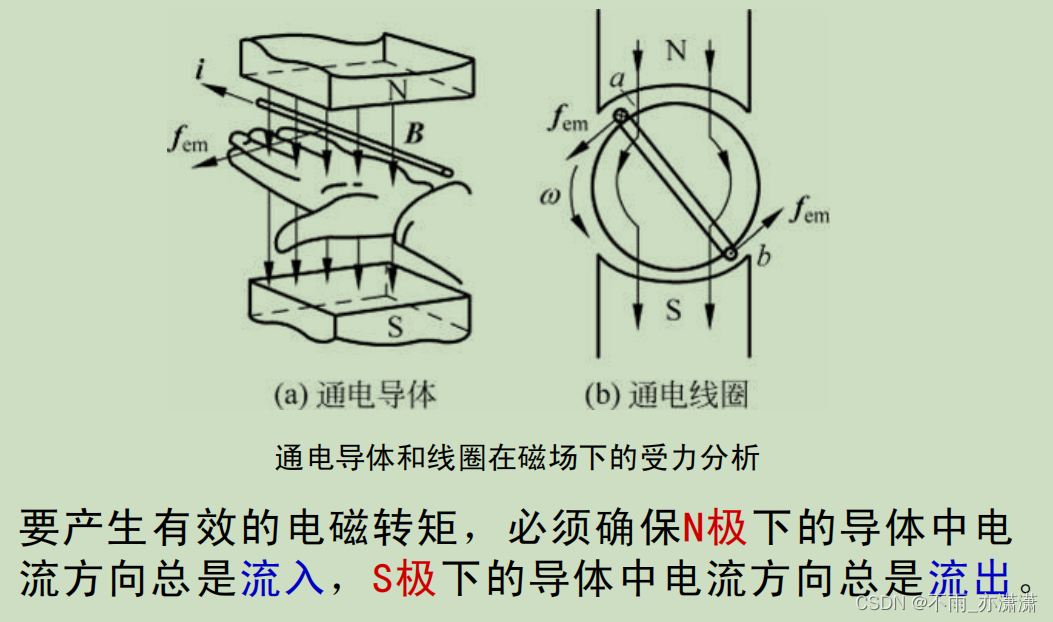

1-基本工作原理

在这里插入图片描述

1.直流电动势的产生（直流发电机）

转子——电枢绕组
对比同步发电机，定子——电枢绕组

在这里插入图片描述

换向器使线圈内的交变感应电动势转变为电刷两端的直流电压

■ 直流发电机电枢绕组感应的电动势是极性交替变化的交流电动势；
■ 由于换向器和电刷的配合作用，在电刷两端输出的电动势是极性恒定的直流电动势。

2.平均电磁转矩的产生（直流电动机）

■ 加于直流电动机的直流电压，借助于换向器和电刷的配合作用，将外电路的直流电流变为线圈内的交变电流；
■ 这样每极下导体中所流过的电流方向是不变的，从而使电磁转矩的方向始终保持不变，电机能够沿确定的方向连续地旋转。

结论：
■ 直流电机电枢绕组内部的感应电势和电流为交流，而电刷外部的电压和电流为直流；
■ 对直流电动机而言，电刷和换向器起到了由外部电源直流到内部绕组交流的转换作用，即相当于一个机械式逆变器；
■ 对直流发电机而言，电刷和换向器起到了由内部绕组交流到外部电源直流的转换作用，即相当于一个机械式整流器。

3.直流电机的额定值

1）额定功率 $P_N$ ( $kW$ )
额定运行状态下电机的输出功率。
直流电动机：轴上输出的机械功率。
直流发电机：电刷间输出的电功率。
2）额定电压 $U_N$ ( $V$ )
额定运行状态下电枢出线端的平均电压。
3）额定电流 $I_N$ ( $A$ )
额定运行状态下电枢出线端的电流。
4）额定转速 $n_N$ ( $r / min$ )
额定运行状态下时转子的转速。
5）额定励磁电流 $I_{fN}$ ( $A$ )
额定运行状态时电机的励磁电流值。
直流发电机： $\quad P_{N}=U_{N} I_{N}$
直流电动机： $P_{N}=U_{N} I_{N} \eta_{N}$
$T_{N}=9.55 \frac{P_{N}}{n_{N}}(N \cdot m)$
该公式不仅适用于直流电机，也适用于交流电机。
