本文分析了模拟电路设计中反向放大电路与同向放大电路的特性。反向放大电路因其共模输入电压低，适合抑制共模干扰，但输入阻抗较小；而同向放大电路则提供高输入阻抗，减少信号源影响，但存在共模电压问题。反向放大电路常用于需要低共模输入的场合，而同向放大电路则常用作信号缓冲。理解两者的优缺点有助于优化电路设计。
1 常用的反向放大电路
在模拟电路设计时我们经常遇到反向放大电路，同向放大电路却很少，同向放大一般用作跟随，作为缓冲器（有病治病，没病强身）用，分析这样的原因：

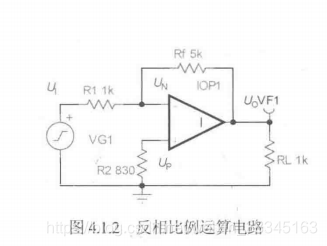

图：反向放大电路
2 反向放大电路的优点：
从反向放大电路的电路结构上面来看，同向端通过电阻接地，由虚断原则可知，同向端的电位也是零，由虚短可知，反向端的电位也是零，这就意味着共模
输入电压为零，从前面我们介绍过的共模抑制比可知，运放输入的共模电压越小越好。
3 反向放大电路的缺点：
从电路结构上我们也可以看出反向放大电路的输入阻抗是很小的，尤其是需要较大的放大倍数时，Rin就要选择的更小，Rin选择的越小，信号源的内阻就越不能
忽略，对输出的影响就越大。
补充一点：反向放大电路的R2阻值选择就是 R2 = R1 // Rf
4 同向放大电路的优点：
对信号源VG来说，同向放大电路的输入阻抗非常的高，接近于无穷大，这时信号源内阻的影响基本上可以忽略不计。
5 同向放大电路的缺点：
缺点就是输入端有一定的共模电压，这个共模电压是我们不想要的。

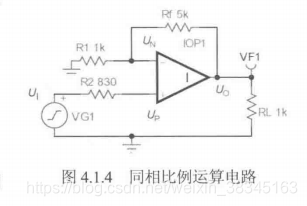

图：同向放大电路
总结：反向放大电路的优点就是同向放大的缺点，反向放大电路的缺点就是同向放大电路的优点。
