modelsim脚本仿真（二）带quartus的IP核工程仿真

仿真以调用quartus的pll为例

我把工程打包发出来了。
链接: sim_ip.

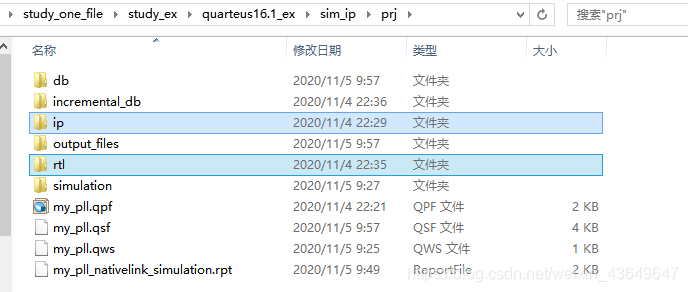

1.文件夹结构

prj为quartus工程sim为modelsim仿真脚本以及tb文件。

2.使用quartus调用pll IP核

先在prj里新建pll工程，然后调用pll对应的IP核（这里过程略过，我将自己的IP核命名为pll，存放在ip文件夹中），完成之后进入PLL的IP文件夹会生成一个pll_sim文件夹，在这里面在会有一个.vo文件，这个要拿出来与顶层一起编译。
需要用到的有rtl顶层例化和IP文件夹里的.vo文件

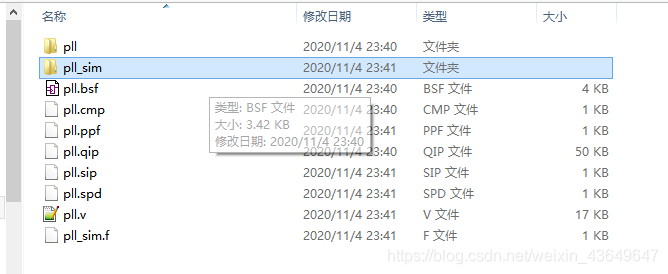

ip文件夹：

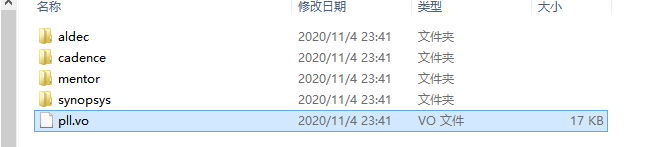

pll_sim文件夹：

我们在编译的时候需要编译这个文件夹中的pll.vo。
我们使用的是modelsim，这个软件是mentor公司的，quartus在生成IP的时候会把各个仿真软件的脚本同时生成出来，也就是在mentor文件夹中的tcl脚本文件，我的工程生成的是msim_setup.tcl

2.1顶层文件例化

module my_pll(
	input clk_50,
	input rst_n,
	output clk_100,
	output locked

);

pll pll1(
	.locked		(locked),
	.outclk_0	(clk_100)	,
	.refclk		(clk_50),
	.rst			(rst_n)
	);

endmodule

2.仿真设计

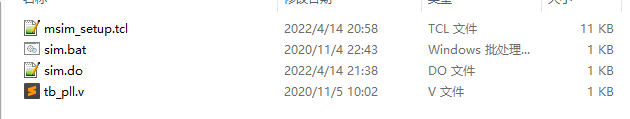

主要文件如下：

如图主要有4个文件，sim.bat是Windows脚本，用于启动modelsim的，sim.do就是我们的modelsim脚本，tb_pll.v就是测试文件，msim_setup.tcl为前面所说的quartus生成的用于modelsim的脚本文件。

2.1.sim.bat文件内容：

modelsim -do sim.do

2.2. tb_pll.v文件：

`timescale 1ns/1ps
module tb_pll();


reg clk_50;
reg rst_n;

wire clk_100;
wire locked;

my_pll pll0(
	.clk_50		(clk_50),
	.rst_n 		(rst_n),
	. clk_100  ( clk_100),
	.locked (locked)
);

always begin #3 clk_50 = 1; #3 clk_50 = 0; end

initial
begin
	rst_n = 1;
	#10
	rst_n = 0;
	#10
	#1000
	$stop;
end
endmodule

2.3.设计仿真脚本sim.do

transcript on
if {[file exists dyq_work]} {
	vdel -lib dyq_work -all
}
#编译quartus器件库
do msim_setup.tcl
dev_com

#在sim下新建自己的库dyq_work
vlib dyq_work
vmap work dyq_work

#编译源代码，对于IP核部分，要编译前面说的vo文件，而不是v文件
vlog  ../prj/ip/pll_sim/pll.vo
vlog  ../prj/rtl/*.v
vlog  ../sim/*.v


#这里设置仿真精度，-L是映射库
vsim -t 1ps -L altera_ver -L lpm_ver -L sgate_ver -L altera_mf_ver -L altera_lnsim_ver -L cyclonev_ver -L cyclonev_hssi_ver -L cyclonev_pcie_hip_ver -L dyq_work -L work -voptargs="+acc"  tb_pll

#添加波形
add wave *

view structure
view signals
run -all

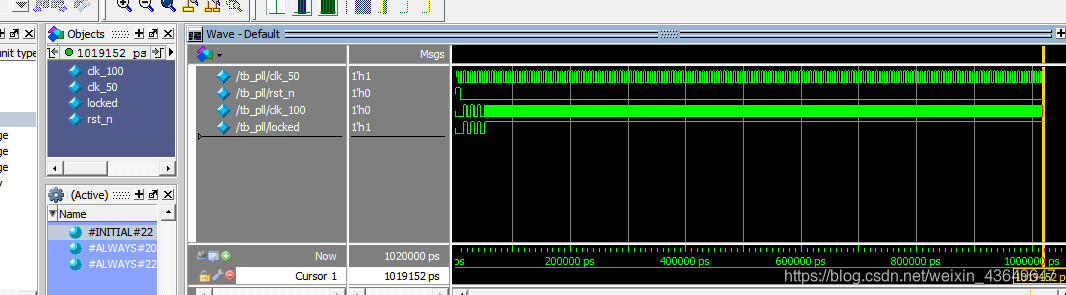

3.仿真

以上完成之后双击bat文件就可以直接打开modelsim进行仿真了。如果启动不了，那就是环境变量没有配置好。

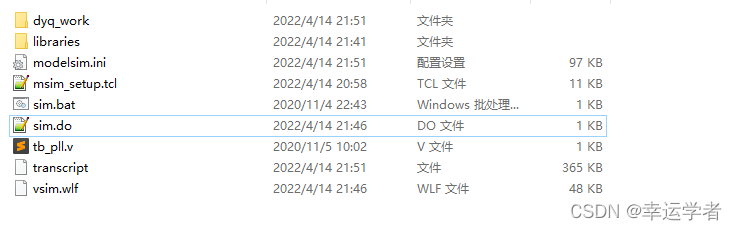

编译完后的sim文件夹：
