充电连接装置的锁止装置GB/T 18487.1-2023附录I

GB/T 18487.1-2023附录I
充电连接装置的锁止装置

交流充电接口锁止装置

当交流供电设备和车载充电机的最大充电电流大于16A时,供电接口和车辆接口应具有锁止装置。交流充电接口的锁止装置如图1.1和1.2所示。

直流车辆接口锁止装置

结构

直流充电时,车辆接口应具有锁止装置。
采用符合GB/T20234.3-2023规定的直流车辆接口的锁止装置如图1.3所示。

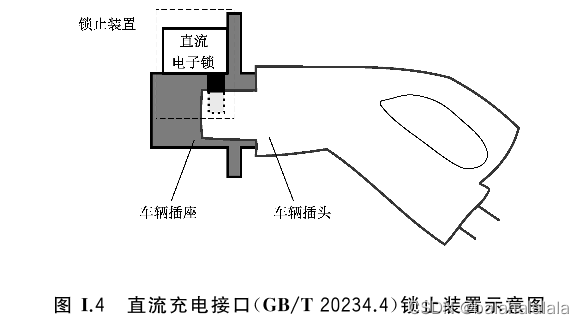

采用符合GB/T20234.4规定的直流车辆接口的锁止装置如图1.4所示。

电子锁功能示例

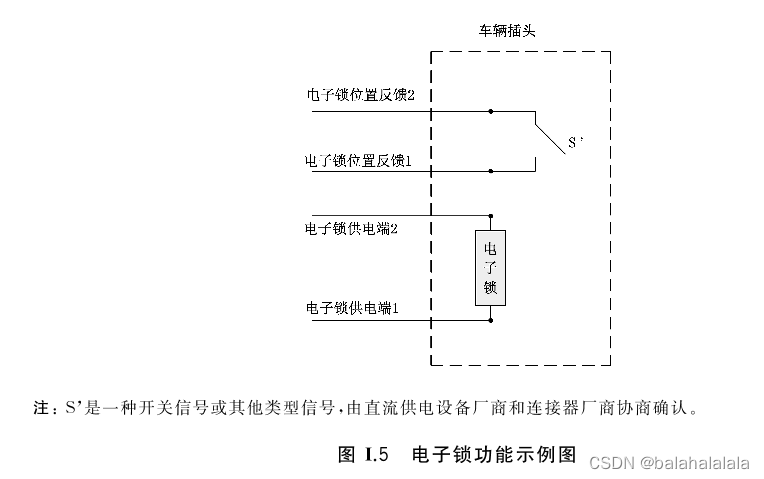

符合GB/T20234.3-2023规定的直流车辆接口的电子锁电源由直流供电设备提供并控制,宜具备锁止状态反馈信号功能,以便直流电设备能够正确识别出电子锁已将机械锁正确锁止或处于解锁状态,功能示例如图15所示。在电子锁未预期上锁或未可靠锁止时,可通过发出故障信号,使直流供电设备停止充电或不能启动充电。

符合GB/T20234.4规定的直流车辆接口的电子锁电源由电动汽车提供并控制,宜具备锁止位置反馈信号功能,以便电动汽车能够正确识别出电子锁正确锁止或处于解锁状态。在电子锁未预期上锁或未可靠锁止时,可通过发出故障信号,使电动汽车停止充电或不能启动充电。
