on-chip-bus（四）AXI总线：突发长度、突发大小以及非对齐传输的理解

1.突发长度、突发大小

突发长度（burst length）：指在一次突发传输中进行的数据传输次数，用AxLEN字段标识。由于标识值是从0开始的，实际的突发长度应为标识值+1，即突发长度=AxLEN + 1.

突发大小（burst size）:指突发传输中的每次数据传输的字节数，用AxSIZE字段标示。

突发大小=2^AxSIZE

2.非对齐传输（Unaligned Transfer）

        首先需要理解地址的对齐传输：在ARM的32bit的地址总线中，其最低两位[1：0]=0，所以从第三位开始，地址也就是4的倍数，如0x00，0x04，0x08等，都是对齐的。

        AHB总线只支持对齐传输，而AXI协议支持地址的非对齐传输。在AXI传输中，只需要在传输时给出首地址，其后的传输地址都是由首地址和突发大小、突发类型决定的。在第一笔数据的传输时，如果首地址不是对齐的，那么主设备会在第一笔传输中对数据进行填充，直到首次传输填充至地址对齐，然后，再用WSTRB信号将填充的数据标记为无效。这样，之后的传输地址也就都是对齐的了。

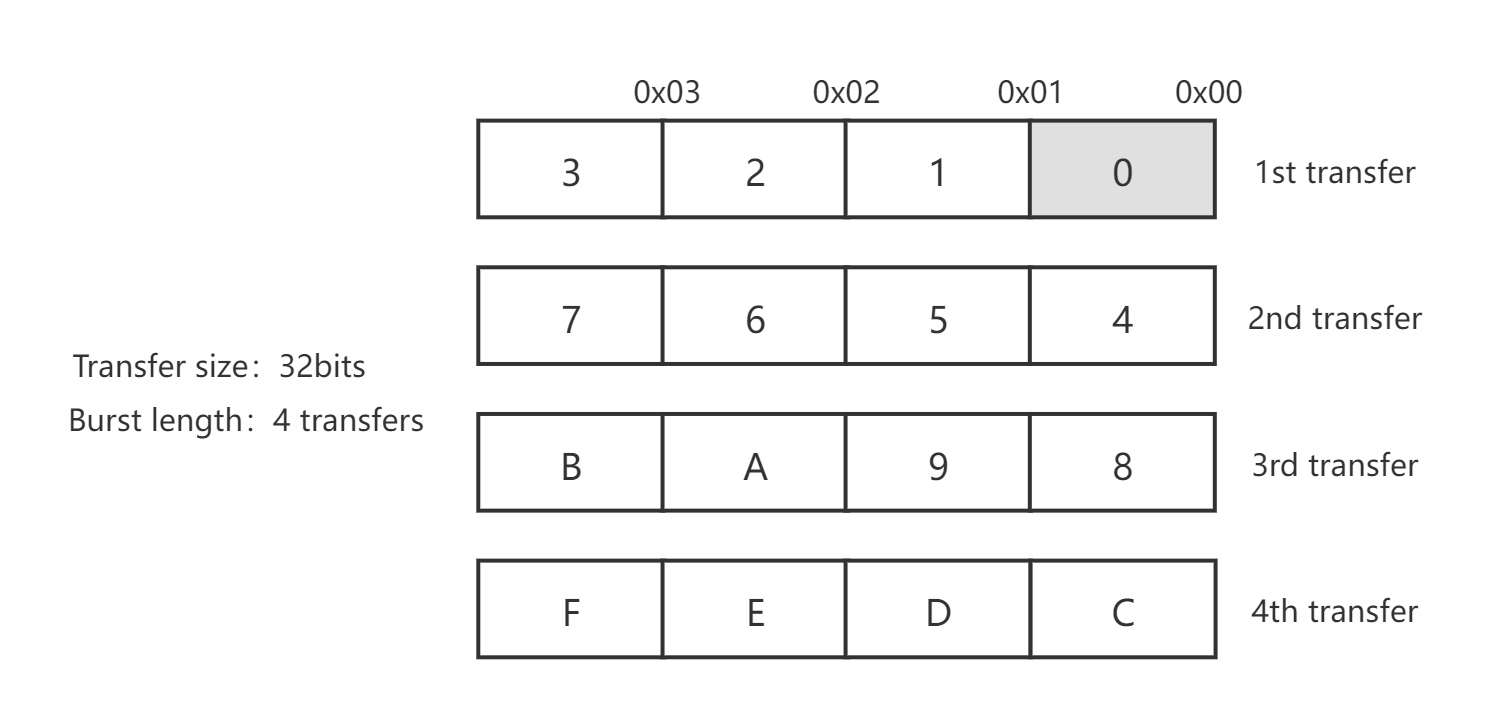

        举个例子，假设AwLEN = 3， AwSIZE=2，首地址为0x01，如图，则：

突发长度=AwLEN+1=4,

突发大小=2^2=4bytes=32bits

        图中传输的首地址为0x01，是非对齐的。AXI协议就会对0x00地址进行填充，并用WSTRB信号标记，这样传输的首地址就是0x00了。这么一来，随后三笔的传输自然就都是对齐的了。需注意的是，这笔突发传输的第一笔有效数据，在master端和slave端都是3bytes，因为第一byte的数据已经被标记为无效了，该地址的数据是被填充以满足传输地址对齐的需求。
