认识USB-TYPEA/B/C/micro/mini

最新推荐文章于 2025-02-28 17:19:12 发布
最新推荐文章于 2025-02-28 17:19:12 发布
阅读量5.2k 收藏 17
点赞数 7
分类专栏： 硬件设计 文章标签： fpga
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43813325/article/details/114552582
版权
本文介绍了USB接口的分类，包括按照标准和物理接插件的划分，着重讲述了USB TYPE A/B/C/micro/mini的接插件匹配和管脚定义，强调了USB3.2后TYPE C接口的优越性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、USB分类

标准

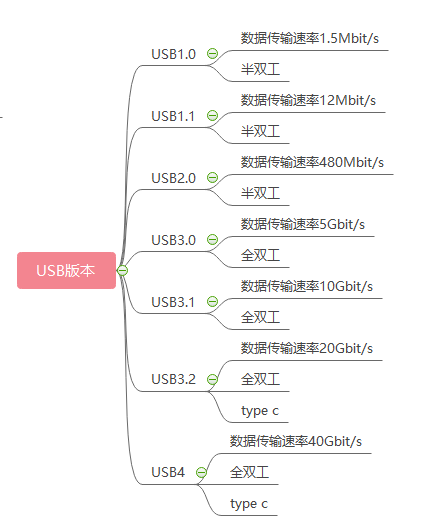

根据标准分类的话大致分为以下，不同协议对用户而言最大的区别就是速率上和物理上接口的区别，从USB3.2之后TYPE C就成为唯一支持的接口了，相较其他接口支持双通道传输。

接插件

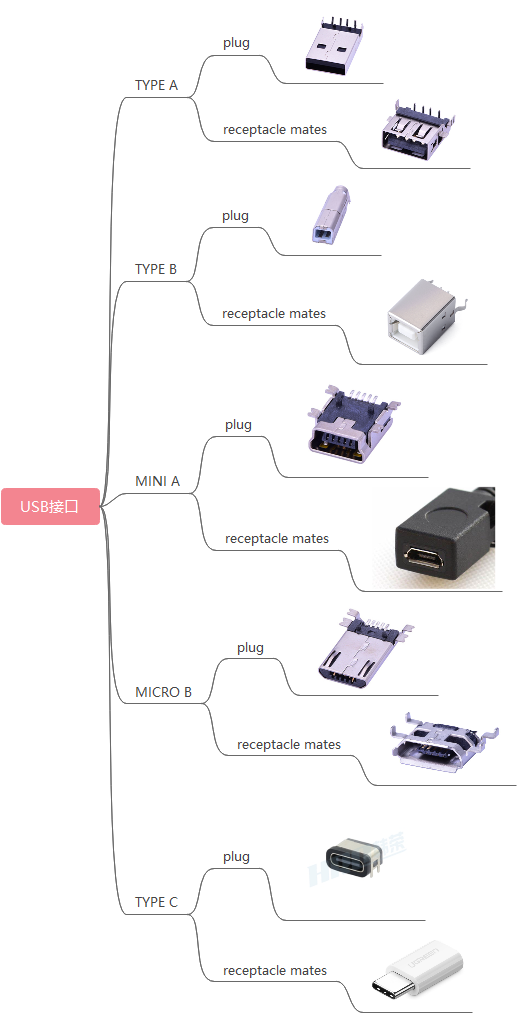

按照物理接插件分类如下：

2、接插件匹配

USB接头配对说明，参考https://www.wiki-wiki.top/wiki/USB
在这里插入图片描述
USB协议和接插接对应关系：
