课时4：安装QuestaSim——Linux开发环境搭建

---

1. 前言

在之前的课时教程中，我们已经准备好了Linux操作系统环境。本课时主要讲述如何在Linux系统下安装QuestaSim软件（前身为ModelSim）。

2. 安装前准备工作

安装前，由于我们的QuestaSim软件包是在Windows系统下，需要将其搬移到虚拟机的Linux系统中，因此我们需要做一些共享文件夹映射工作，便于后续Windows与Linux系统之间数据文件的交互。

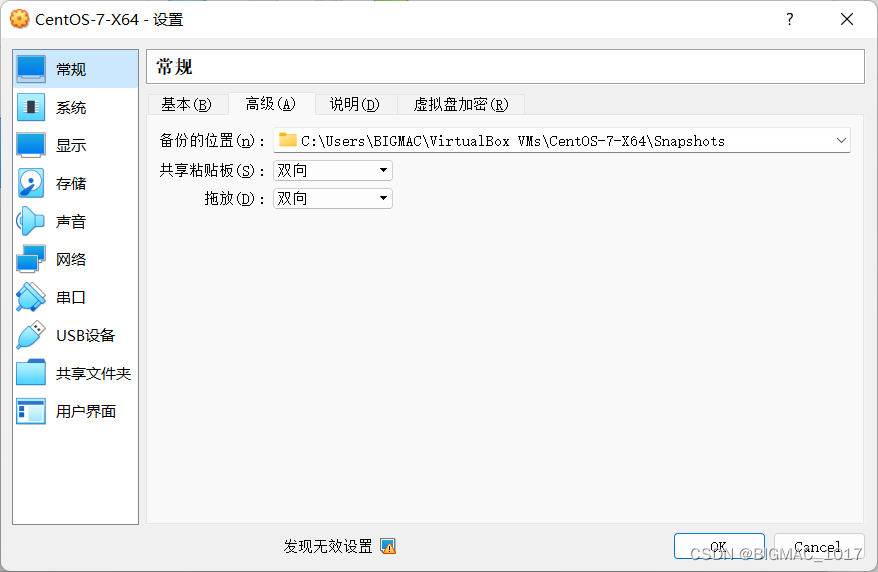

(1) 在虚拟机设置里，选中“常规”选项卡，将“共享粘贴板”以及“拖放”两项选择为“双向”。

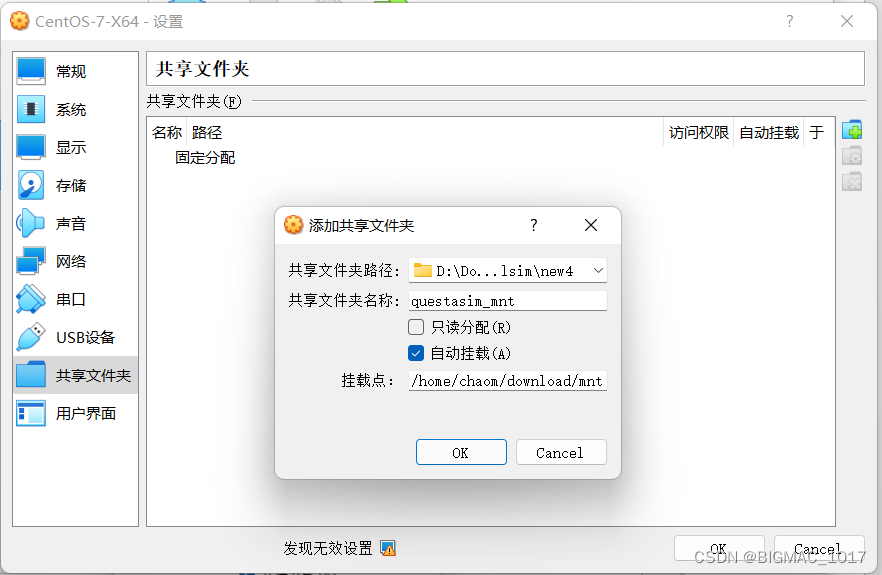

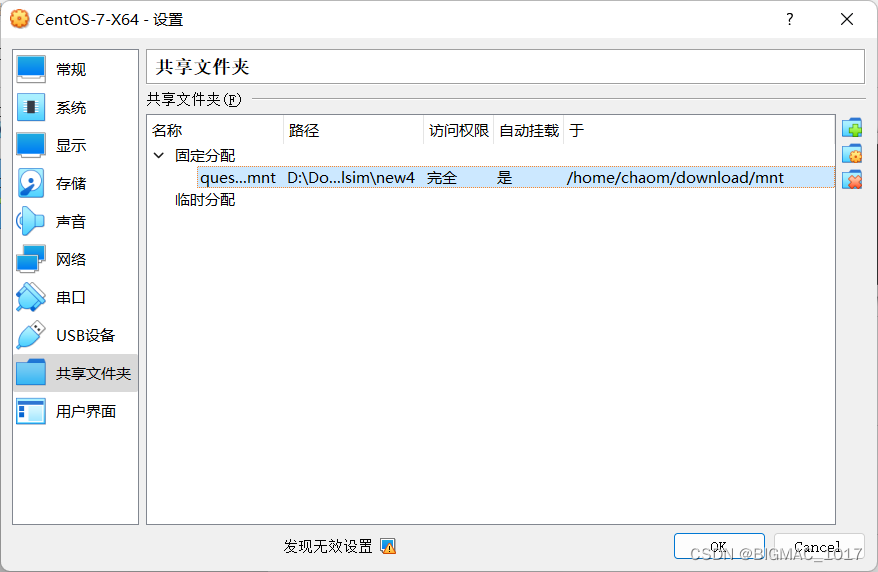

(2) 选择“共享文件夹”选项卡，如下图，添加Windows系统下存放QuestaSim软件安装包的路径，并指明挂载在Linux系统下的挂载点（要确保该挂载点的有效性）。勾选“自动挂载”，点击“OK”按钮。

(3) 启动虚拟机，打开终端，查看是否可以看到我们挂载的共享文件夹（进入共享文件夹可能需要管理员权限）。

(4) 如果发现没有自动挂载，也可以手动用命令行方式进行挂载。

sudo mount -t vboxsf questasim_mnt /home/chaom/download/mnt

其中“questasim_mnt”为我们第二步设置时给共享文件夹取的名字。

3. 安装QuestaSim

(1) 挂载好共享文件夹后，进入该文件夹，找到QuestaSim的安装文件“install.linux64”。因为我们虚拟机是64位操作系统，因此运行“install.linux64”安装文件，如果是32位操作系统，则运行“install.linux”安装文件。

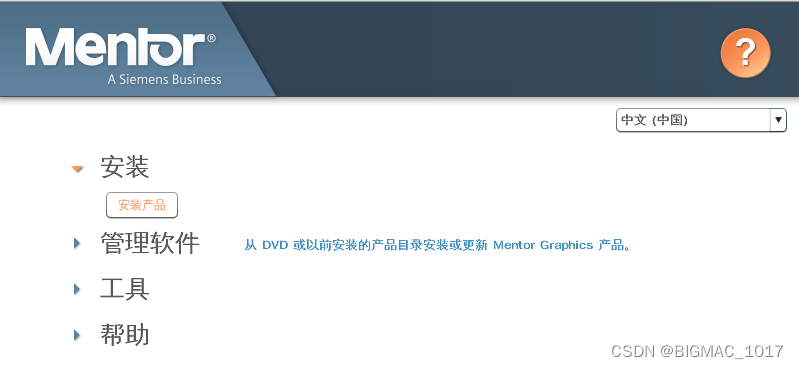

(2) 后面就是大家熟悉的图形化安装界面，具体步骤就不详述了。

(3) 修改环境变量。

gedit ~/.bashrc

增加以下代码：

export PATH=$PATH: $QUESTASIM_PATH/questasim/bin
export MGLS_LICENSE_FILE=$QUESTASIM_PATH/LICENSE

修改完后，执行下

source ~/.bashrc

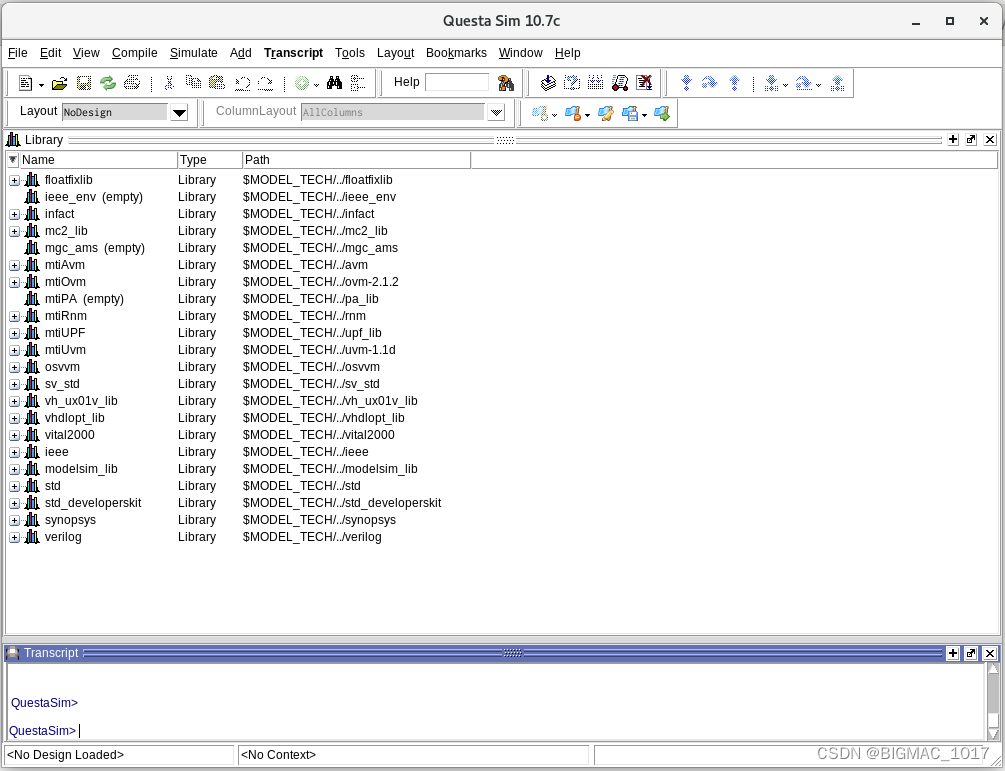

(4) 运行QuestaSim，执行以下代码，会打开QuestaSim图形化界面。

vsim

至此，QuestaSim安装完毕。

4. 附录

附录介绍了下其他小工具软件的安装，在一些场合这些工具能派上用场。

4.1 安装wine

Wine是一个能够在多种POSIX-compliant操作系统(诸如 Linux，Mac OSX 及 BSD等) 上运行 Windows 应用的兼容层。

(1) Wine 软件源依赖于 EPEL 软件源，首先安装 EPEL 软件源

yum install epel-release

(2) 安装Wine 软件

yum -y install wine

(3) Wine 软件安装好后，可以使用指令

wine xxx.exe

来运行EXE可执行程序。

4.2 安装报缺失库文件的错误

在安装和运行软件过程中，经常会出现报缺失库文件的错误。这时候你可以使用“yum whatprovides”加上缺失库名字来进行查找和安装缺失的依赖库文件。
例：

yum whatprovides libOpenIPMI.so.0

找到缺失的库后，再用“yum install”指令进行安装。

---
