课时3:Vitis HLS设计流程(实例演示)——Vitis HLS教程


1. 前言

课时2我们介绍了Vitis HLS的设计流程,如下图所示:
在这里插入图片描述

算法或软件的设计和仿真都基于C/C++,通过HLS平台导出打包好的IP RTL代码,最后将该打包的IP加入到主工程使用。

本课时,我们通过一个具体的实例,演示HLS设计流程。

2. Vitis HLS设计注意事项

  • 在Vitis HLS中,只有一个函数可以设为顶层综合函数,但不能是main()函数。

  • 任何在顶层函数下的子函数都会被综合,并且综合后得到代码的函数层级结构可以保留。
    在这里插入图片描述

  • 有些代码和结构是不可被Vitis HLS综合的,包括动态分配存储空间、与操作系统相关操作等。

3. Vitis HLS设计示例

3.1 Vitis HLS工程建立

(1)新建Vitis HLS工程,如下图所示,工程名为“HLS_StartDemo”;
在这里插入图片描述

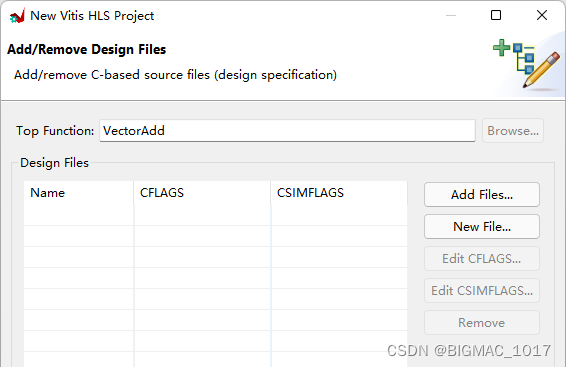

(2)指定要综合的顶层函数名称,此处我们填写待综合的函数名称为“VectorAdd”;
在这里插入图片描述

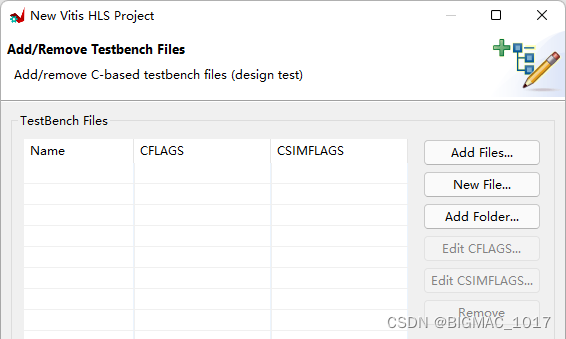

(3)可以在建立工程的时候,暂时不添加Testbench文件。
在这里插入图片描述

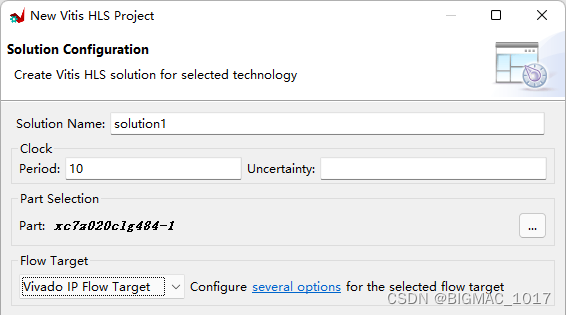

(4)创建Solution,同时要指定Solution名称,模块的时钟周期以及FPGA器件型号。
在这里插入图片描述

(5)添加示例代码,示例工程代码主要包含3个文件:
在这里插入图片描述

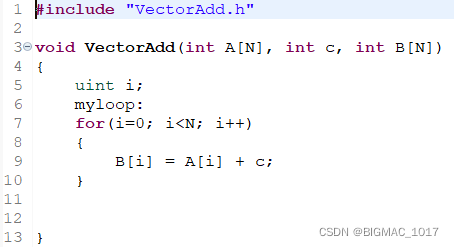

其中,VectorAdd.h 为头文件;VectorAdd.cpp为源文件;VectorAdd_tb.cpp为Test Bench。该工程代码主要实现的功能是:在一个for循环内,对一个数组做加法。顶层函数如下:
在这里插入图片描述

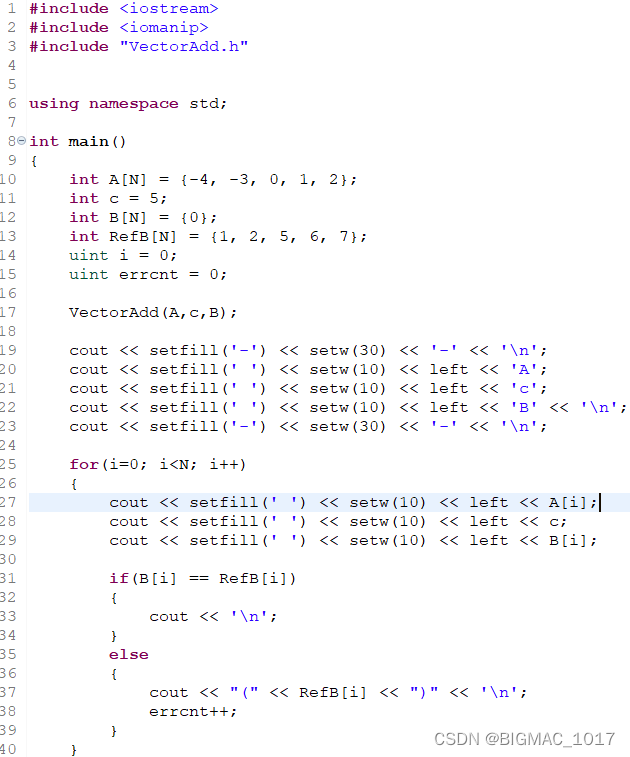

测试的Testbench部分截图如下:
在这里插入图片描述

Testbench里既包含了测试数据,也包含了正确的输出结果用于做仿真比较。
工程文件加完后,工程结构如下图所示:
在这里插入图片描述

3.2 仿真和综合

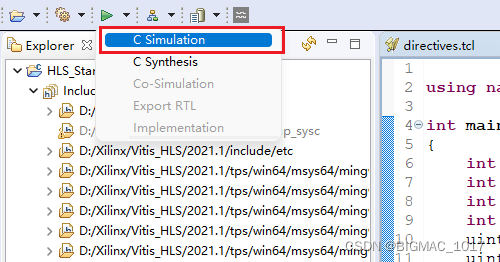

(1)对工程进行仿真,在菜单栏中点击“C Simulation”。
在这里插入图片描述

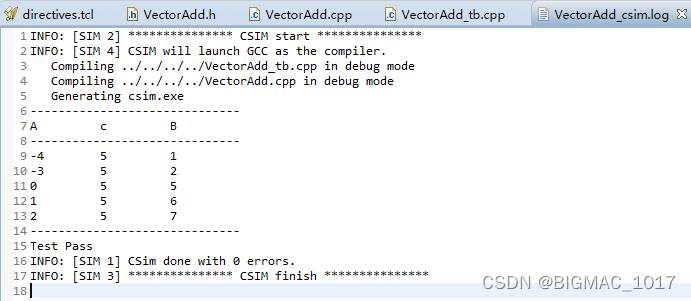

得到的仿真输出如下,可以看到结果显示“Test Pass”。
在这里插入图片描述

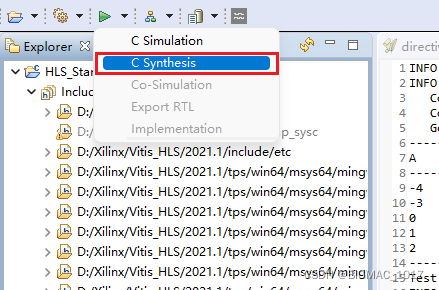

(2)仿真通过后,对工程进行综合,在菜单栏中点击“C Synthesis”。
在这里插入图片描述

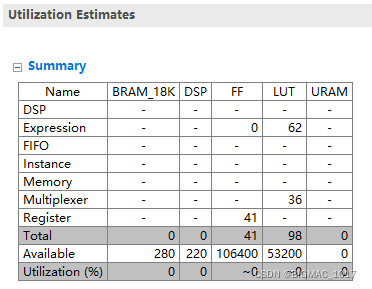

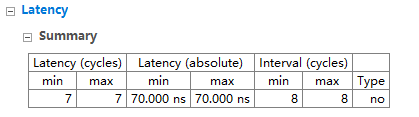

打开综合报告,可以看到C代码被综合成RTL代码后,使用的硬件资源评估、性能评估等等。
在这里插入图片描述
在这里插入图片描述

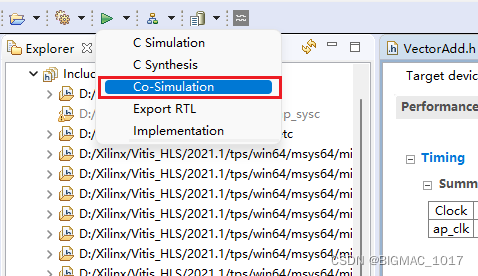

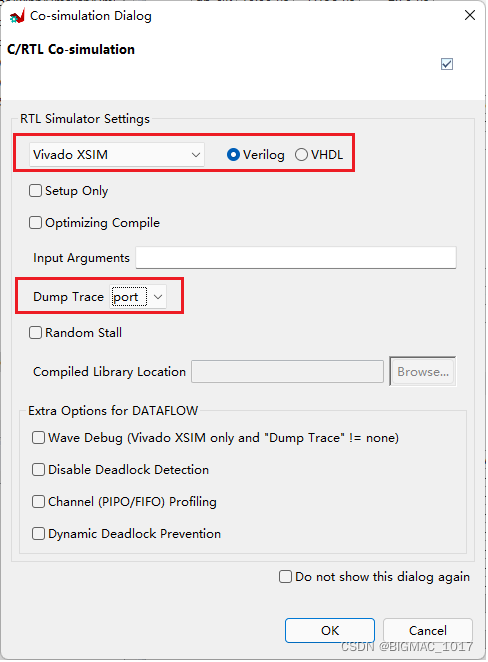

(3)综合通过后,对工程进行联合仿真,在菜单栏中点击“Co-Simulation”。
在这里插入图片描述
在这里插入图片描述

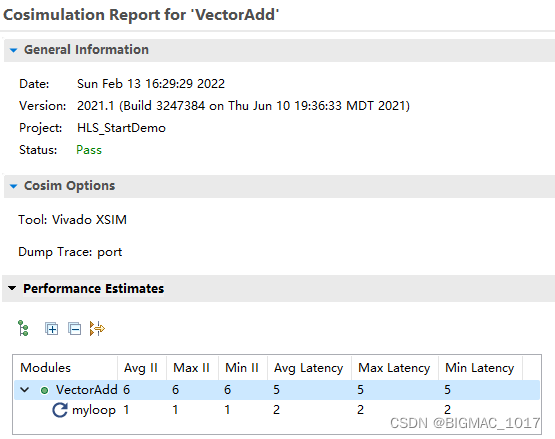

可以查看到联合仿真后的仿真报告。报告显示了联合仿真的状态为“Pass”,并附有一些性能评估报告。
在这里插入图片描述

(4)联合仿真通过后,我们可以打开波形查看窗口“Open Wave Viewer…”
在这里插入图片描述

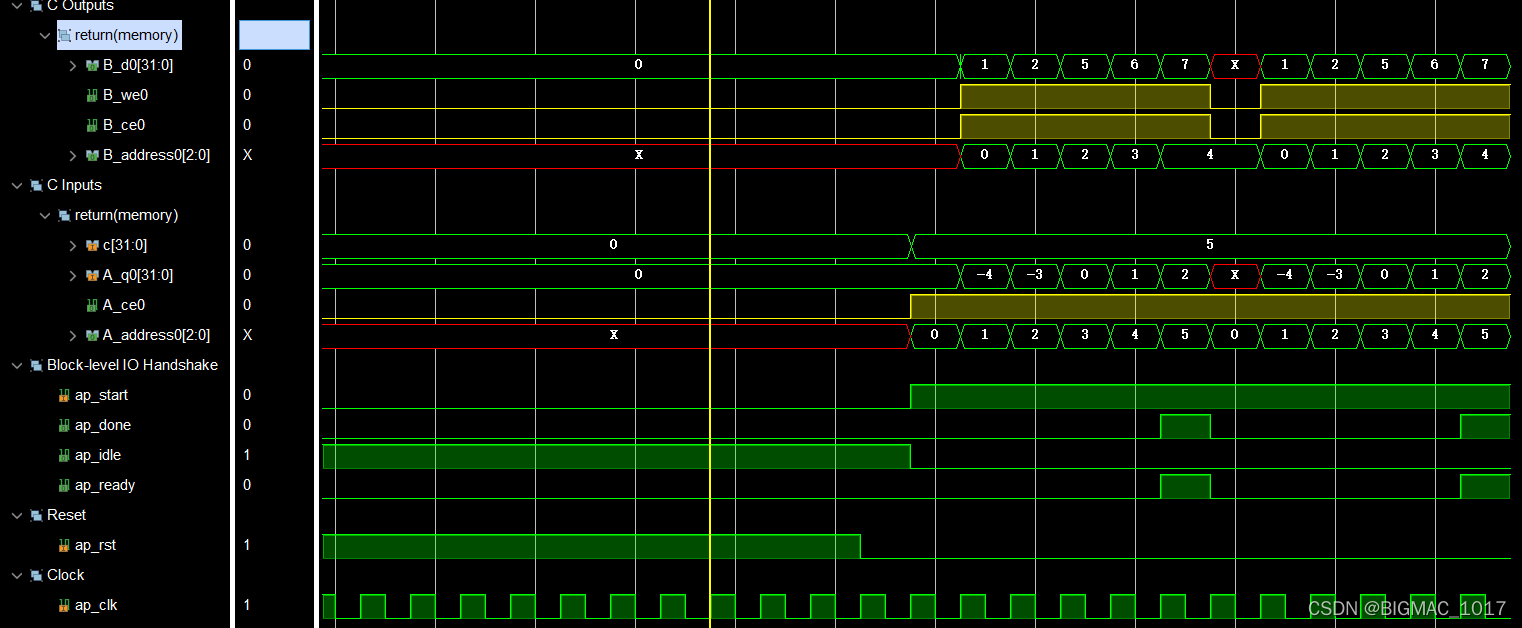

更加直观的查看仿真结果是什么样子,查看结果时会自动打开Vivadao。
在这里插入图片描述

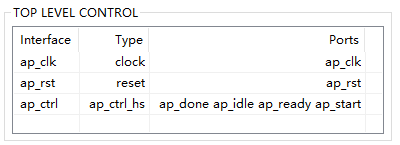

其中“Block-level IO Handshake”端口为握手端口信号:
在这里插入图片描述

以下为输入输出数组或变量端口,端口包含地址总线、使能信号、写使能信号、数据总线等:
在这里插入图片描述

3.3 创建另一个Solution

(1)创建新Solution

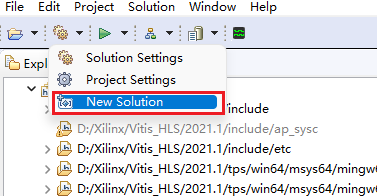

Vitis HLS给用户提供了非常方便创建新Solution的接口。用户可以点击工具栏上的“New Solution”来给同样的工程代码创建新的Solution。
在这里插入图片描述

新的Solution命名为“solution2”,同时我们勾选“Copy directives and constraints from solution: solution1”选项,即solution2拷贝了solution1原有的directives指令(该示例中,solution1的directives指令为空)。
在这里插入图片描述

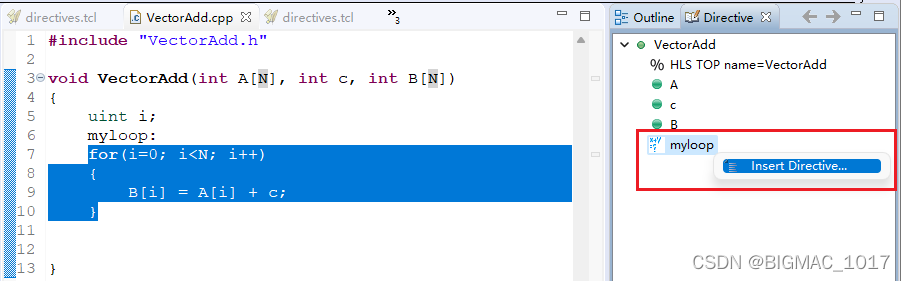

(2)给命名为“myloop”的循环添加directive指令。右键“myloop”,点击“Insert Directive…”
在这里插入图片描述

我们选择了“HLS PIPELINE”指令(这些指令的含义将在后面课时着重讲解);
在这里插入图片描述

(3)针对“solution2”对工程进行综合,生成综合报告。

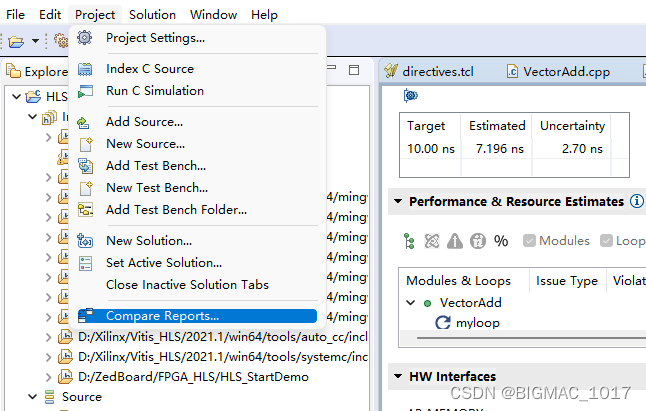

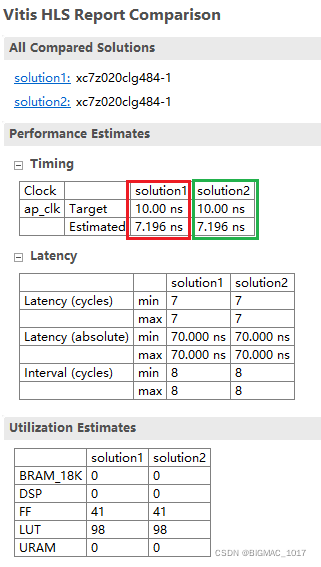

(4)在菜单栏中点击“Compare Reports…”,比较同样的工程在两个Solutions下综合出来的结果。
在这里插入图片描述

(5)由于在Vitis HLS 2021.1版本中,建立新工程(solution1)时即便没有添加directives,HLS会给solution默认添加“HLS PIPELINE”指令。而我们给solution2添加的directives也为“HLS PIPELINE”指令,因此两个Solutions综合编译出来的结果是一致的(大家可以尝试添加不同的directives指令,然后对比下不同Solutions综合编译出的结果)。
在这里插入图片描述

4. 总结

  • 在写C代码的时候,对于每个for循环,最好都创建一个标签(如该例程中的“myloop”标签)。这样有利于后期对每个循环添加不同的directives;
  • main()函数的返回值,在没有错误的时候,返回值设为0,有错误的时候,返回值设为1,这样有利于判断仿真是否出错;

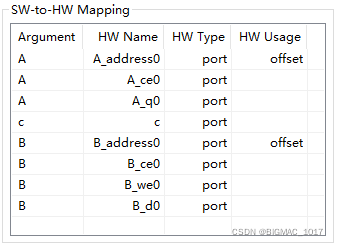

最后用一张图总结下该C例程代码使用HLS综合后,生成的接口结构。
在这里插入图片描述


参考文献:
[1]《Vitis High-Level Synthesis User Guide》. UG1399. Xilinx
[2] “跟Xilinx SAE学HLS系列视频讲座-高亚军 ”https://www.bilibili.com/video/av41246874

如果大家对我们的文章感兴趣,可以关注我们的公众号:“FpgaHome”,实时关注我们的更新动态。
该工程对应的源码可以通过关注该微信公众号,在公众号输入“HLS_DEMO”来获取工程的下载链接,工程采用的是Vitis HLS 2021.1版本。
