第一步
把王建军的模型复制为两份,见下表。
编号 | 实测值 (mm) | 模型 | 模拟值 (mm) |
B1 | 8.94 | S1 | 7.61 |
B2 | 48.61 | S2 | 45.45 |
B3 | 65.12 | S5 | 63.73 |
B4 | 6.06 | S6 | 5.75 |
B5 | 12.23 | S3 | 12.42 |
B9 | 37.32 | S11 | 36.21 |
B10 | 63.77 | S8 | 58.44 |
B12 | 15.26 | S13 | 16.68 |

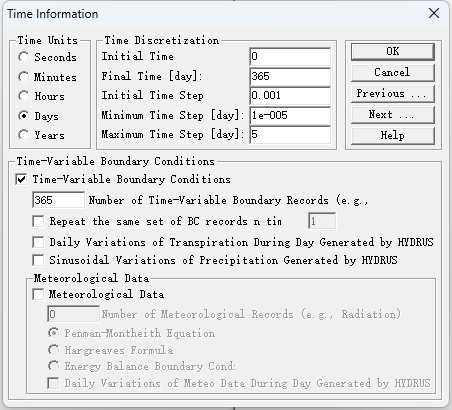

B1模拟是365天
sum(vTop)[L]就是利用模型中这个值与实际蒸散发量进行对比的。
通过王建军的参数敏感性分析可知,
包气带岩性相对于大气降水、灌溉、水位埋深等因素,具有更高的空间变异性及随机性,土壤质地决定了包气带水力特征,是导致数值模拟结果不确定性的首要因素 (霍思远和靳孟贵, 2017)。
本次研究采用单因素扰动法(One factor at a time, OAT),选择±5%为变化幅度,对van Genuchten模型参数(θr、θs、Ks、α和n)的敏感性进行分析 (任理和薛静, 2017)。
通过对各参数在一定范围内变化(其他参数不变)的情况下,
以模拟计算的蒸发量作为指标分析出最为敏感的参数。

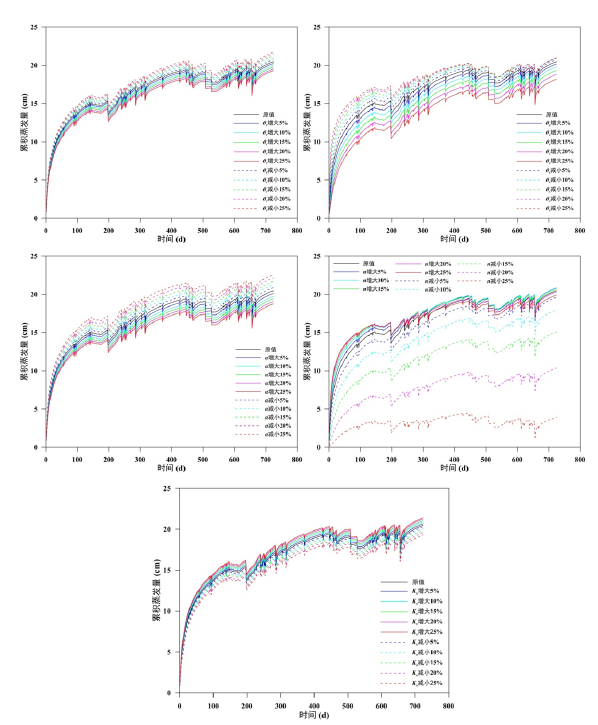

以S8试验点为例,土壤水力参数变化对蒸发量的影响曲线如图5.7所示。
从图5.7可以看出,土壤水力参数的敏感性由大到小排序为n、θs、α、Ks、θr。
因此在对模型进行参数识别时,应先调整参数n,再逐步优化模型。
所以,将模型概化为一层以后,先调整n再逐步优化模型,

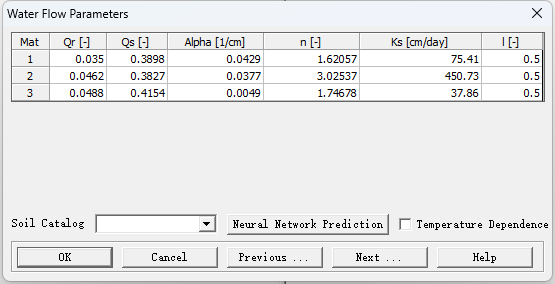

王建军(2020)将模型概化为三层,这些都是调整后的参数,我应该怎么去调整这个参数。
B.3. 模块 PROFILE
B.3.1. 土壤剖面离散化
模块 PROFILE(图 B.2)主要用于将一维土壤剖面离散化为离散节点,其中节点是通过将土壤剖面划分为小元素而生成的。
如果之前不存在节点,则程序会自动生成默认的等距点分布。
用户可以编辑节点的位置以优化不同元素的厚度。
有两种指定节点适当分布的方法,即通过
(1)编辑点的数量和
(2)指定固定点和节点密度。节点密度确定元素的相对长度,只能在固定点指定。
固定点可以在土壤剖面的任何位置插入或删除。
用户可以编辑固定点处的节点密度,以在该点周围局部细化节点分布。
仔细放置节点非常重要,因为节点分布在很大程度上决定了计算的最终质量和速度。
图 B.2. PROFILE 模块的主窗口;用于土壤剖面离散化。
B.3.2. 土壤剖面内土壤性质的规范
PROFILE 模块(图 B.3)帮助用户定义流域参数的空间分布(例如,土壤材料的空间分布、水力缩放因子、根吸水参数)和/或观测节点。
该模块中的所有参数都在图形环境中使用鼠标指定。
规定流域参数(初始条件、材料分布)相对简单。
用户首先必须选择要为其分配特定变量值的输运域的部分。
可以选择整个输运域、部分输运域或仅个别节点。
选择输运域的特定部分的步骤如下:用户首先单击“编辑条件”按钮,然后将鼠标移动到所选位置。
通过单击左按钮框定选择操作的起始和结束。
所选区域是由左按钮单击时鼠标位置定义的垂直区域。
选择完成后,将弹出“条件规范”窗口,用户必须指定特定变量的值。
然后将该值分配给所选区域。
在规定初始条件时,用户可以将常量值分配给所选域,也可以指定所选区域的顶部和底部的不同值,此时程序将在所选区域内线性插值变量。
变量始终分配给节点点,而不是元素。
英文术语 | 中文翻译 | 描述 |
Nodal Point | 节点 | 节点是将土壤剖面离散化的节点, 并用绿色十字标记。这些节点从顶部(节点编号1) 到底部(节点NumNP)进行排序。 |
Elements | 元素 | 元素是离散化土壤剖面的层,连接生成的节点。 |
Fixed Points | 固定点 | 固定点是土壤剖面中用紫色星号标记的点。 这些点可用于调整节点点的局部离散化密度。 默认情况下,固定点位于土壤剖面的顶部和底部, 但也可以在土壤剖面的任何其他点插入或删除。 |
Nodal Density | 节点密度 | 节点密度是一个实数,范围在<0.01, 100.>, 用于指定节点点的局部密度。密度只能在固定点指定。 程序区分顶部和底部密度。 在固定点处,顶部(底部)密度指定该点上方(或下方)元素的相对厚度。 如果顶部和底部密度相等,则节点密度在整个剖面上是连续的, 即两个元素具有相同的厚度。如果顶部和底部密度值不同, 则元素的厚度也将不同。 例如:如果DT = 3.,DB = 2.,则LT / LB = 1.5, 其中DT和DB分别是固定点处的顶部和底部密度, LT和LB分别是该固定点上方和下方元素的厚度。 |
图 B.3. PROFILE 模块的主窗口;用于规定土壤性质。

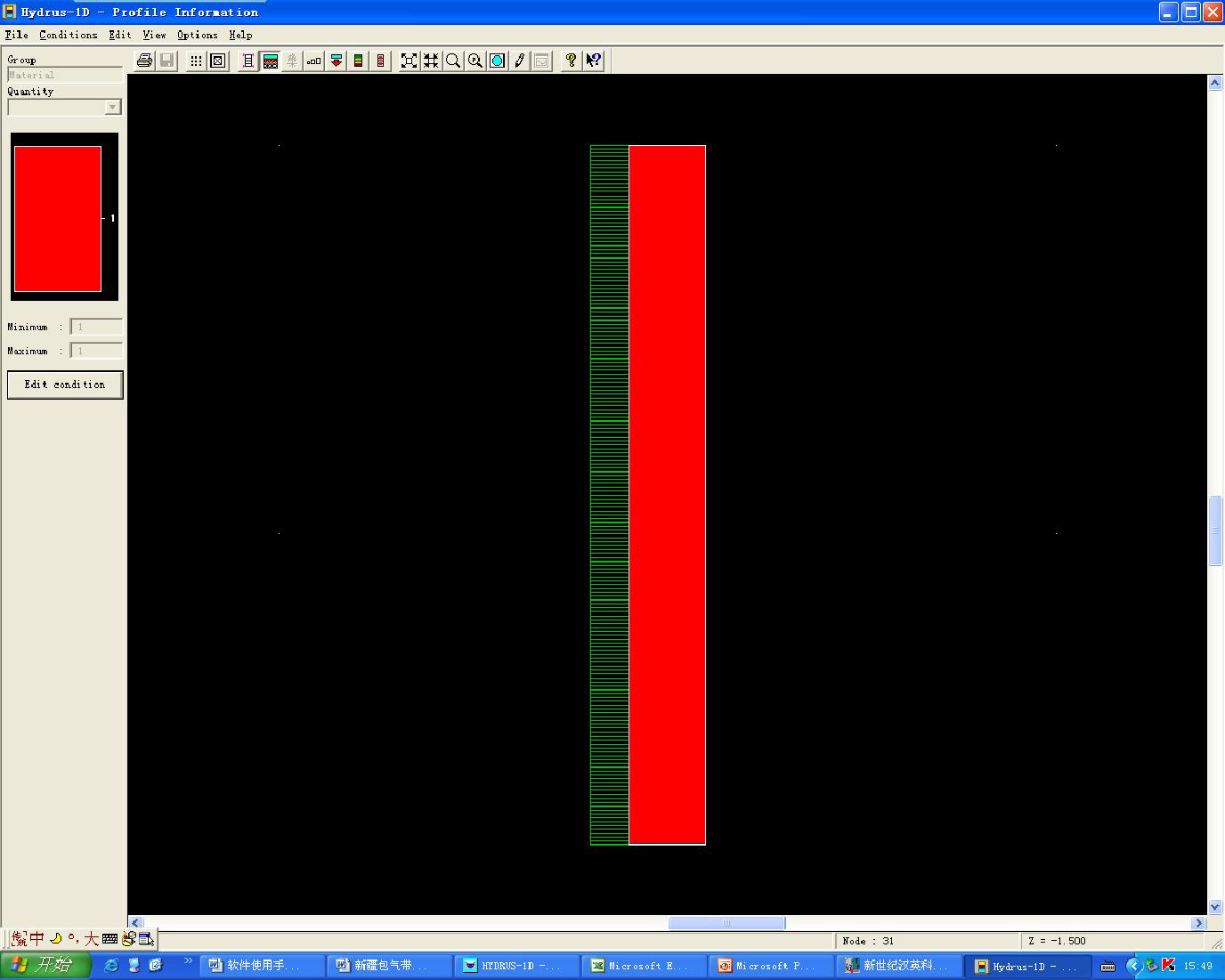

10、土壤剖面-图像编辑器
剖面-图像编辑器可对模拟土层的离散划分、土壤质地划分、土壤亚区划分、土壤初始的含水量(负压)等条件进行编辑,并用图像的形式显现出来。
在此步骤中选择菜单栏中的condition,其下有6 个选项。
Material Distribution | 剖面离散 |
Root Distribution | 根系分布 |
Scaling Factors | 尺度因素 |
Initial Conditions | 初始条件(初始的负压含水量分布等) |
Subregion Distribution | 子区划分 |
Observation Nodes | 设置观察点 |

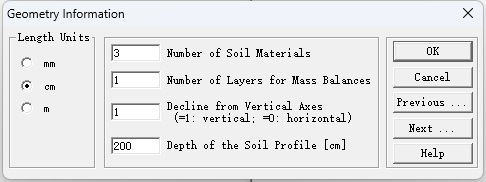

其中在2.模拟土壤的几何属性中,已经输入了土质的种类、土壤亚区的划分数目等,这里还要指定土壤整个剖面中,亚区的起止范围及对应的质地。
点击Edit condition,然后在所示土柱中拖动鼠标进行编辑。
剖面离散这一项根据自己的需要,将土壤划分有限元计算单元。
里面对Edit Node 进行编辑,可以编辑节点数目,节点划分密度等。
设置观察点时,直接用鼠标在土柱需要观察的点进行左击。
设置初始条件和根系分布时,需要设定范围边界和边界点的值,再使值线性分布。
此处设置往往比较麻烦,一般下一步还可以设置。
