allegor如何输出带网络名的PDF装配图

原创 已于 2023-09-19 10:51:13 修改 · 2k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pdf

于 2023-09-18 15:41:25 首次发布
本文描述了在Allegro17.2和17.4版本中设置焊盘网络名时遇到的问题，17.2版本的网络名大小不一致，17.4版本部分PAD的网络名称未显示，可能涉及字符大小设置和版本差异。

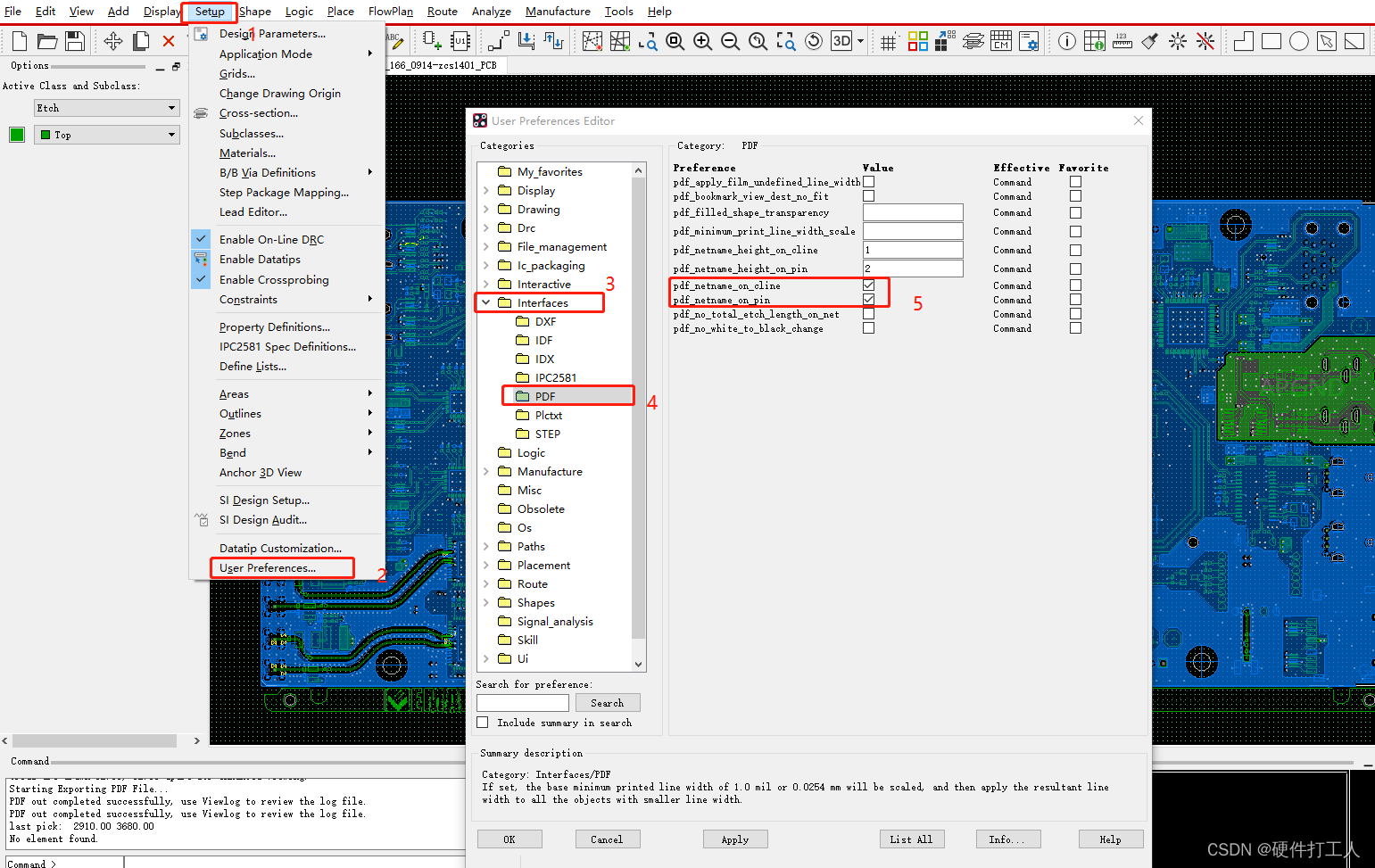

在17.2或者17.4版本的allegro中做如下步骤设置
在这里插入图片描述

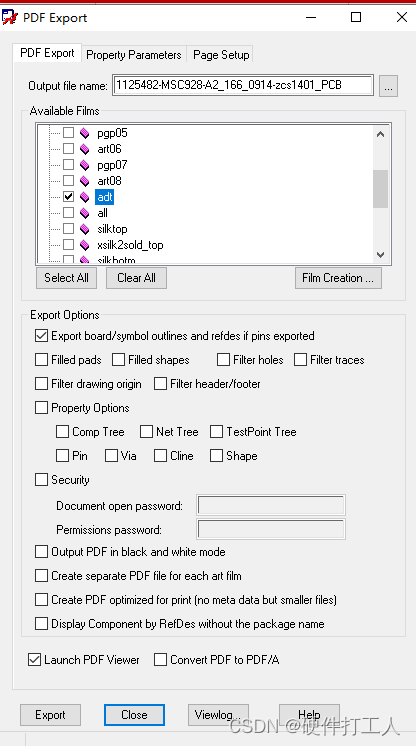

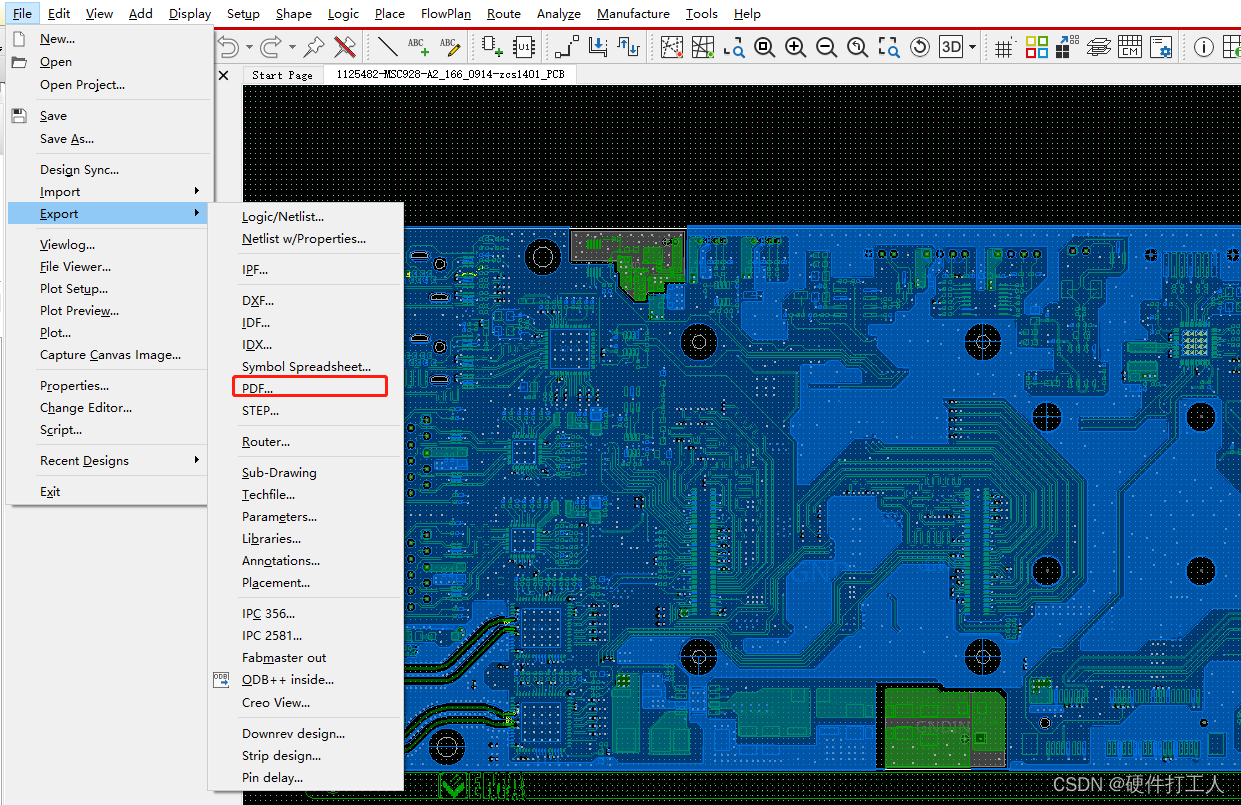

然后再常规输出
在这里插入图片描述
在这里插入图片描述

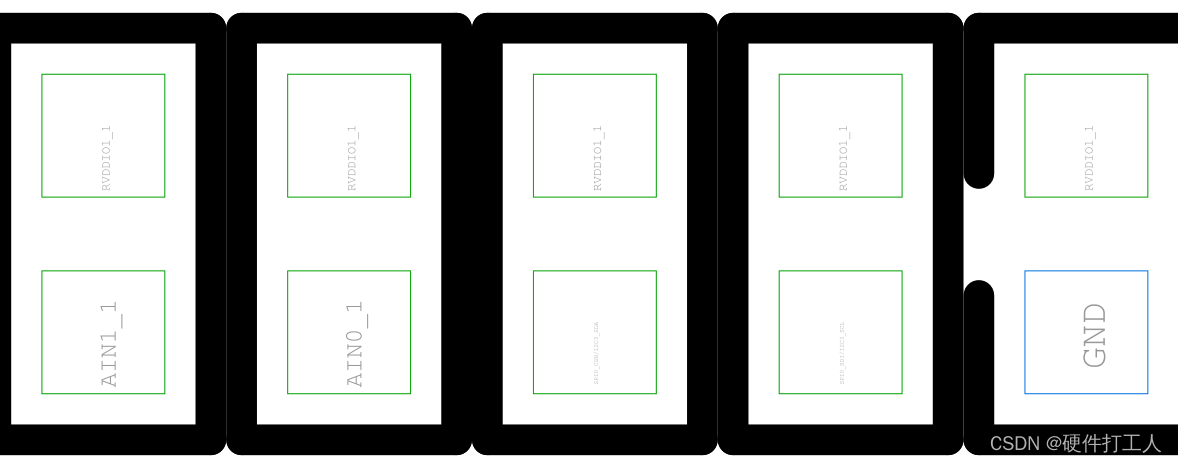

输出的pdf如下，焊盘附带网络名
在这里插入图片描述

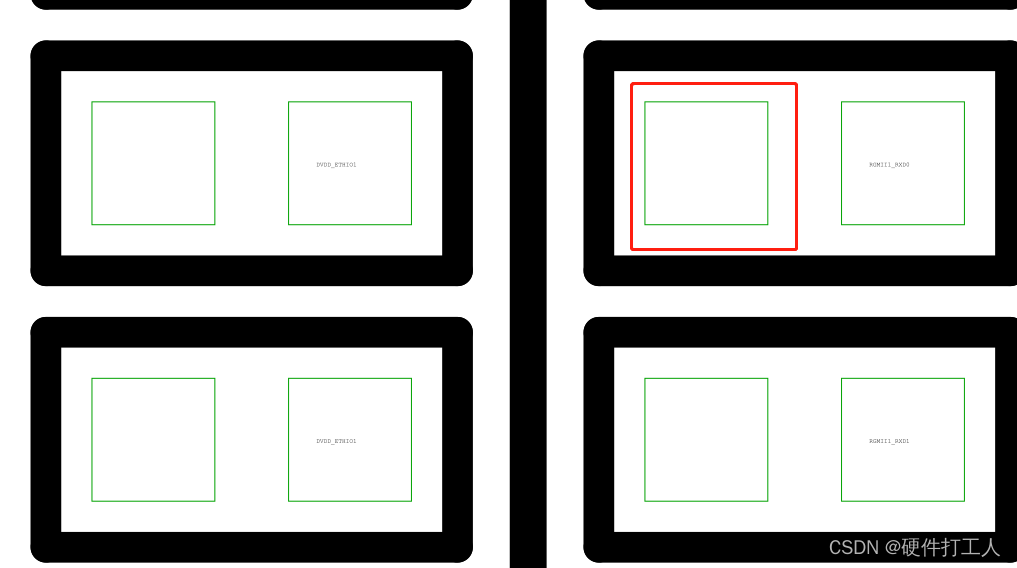

但是有一个问题：allegor17.2输出的焊盘上的网络名有大有小，未知从其他地方能否设置成一致，上诉第一个步骤有设置网络名的字符大小的，但是似乎并没有用。
在这里插入图片描述

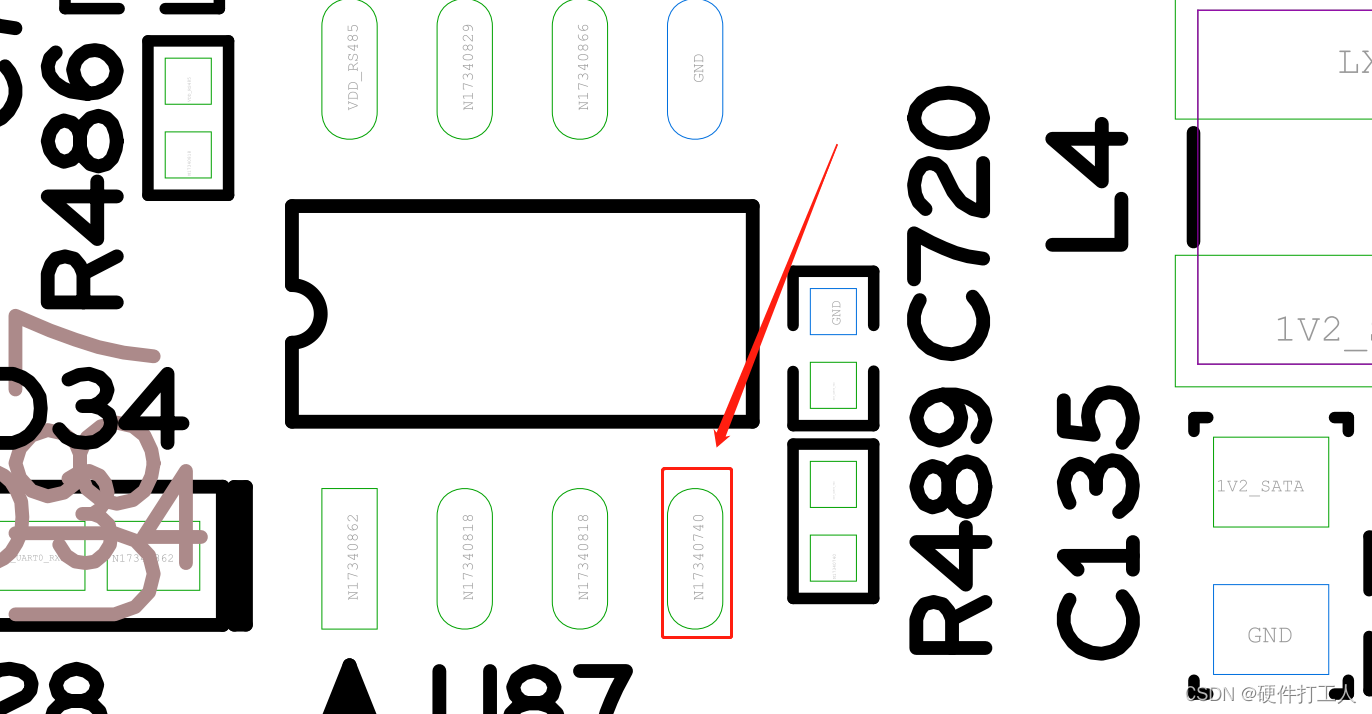

而allegor17.4输出的部分PAD上的网络则无法体现，应该是设置的问题，但暂时无法设置
在这里插入图片描述
