cocotb中的插入idle(空闲)和backpressure（背压）讲解

官网的文档说明

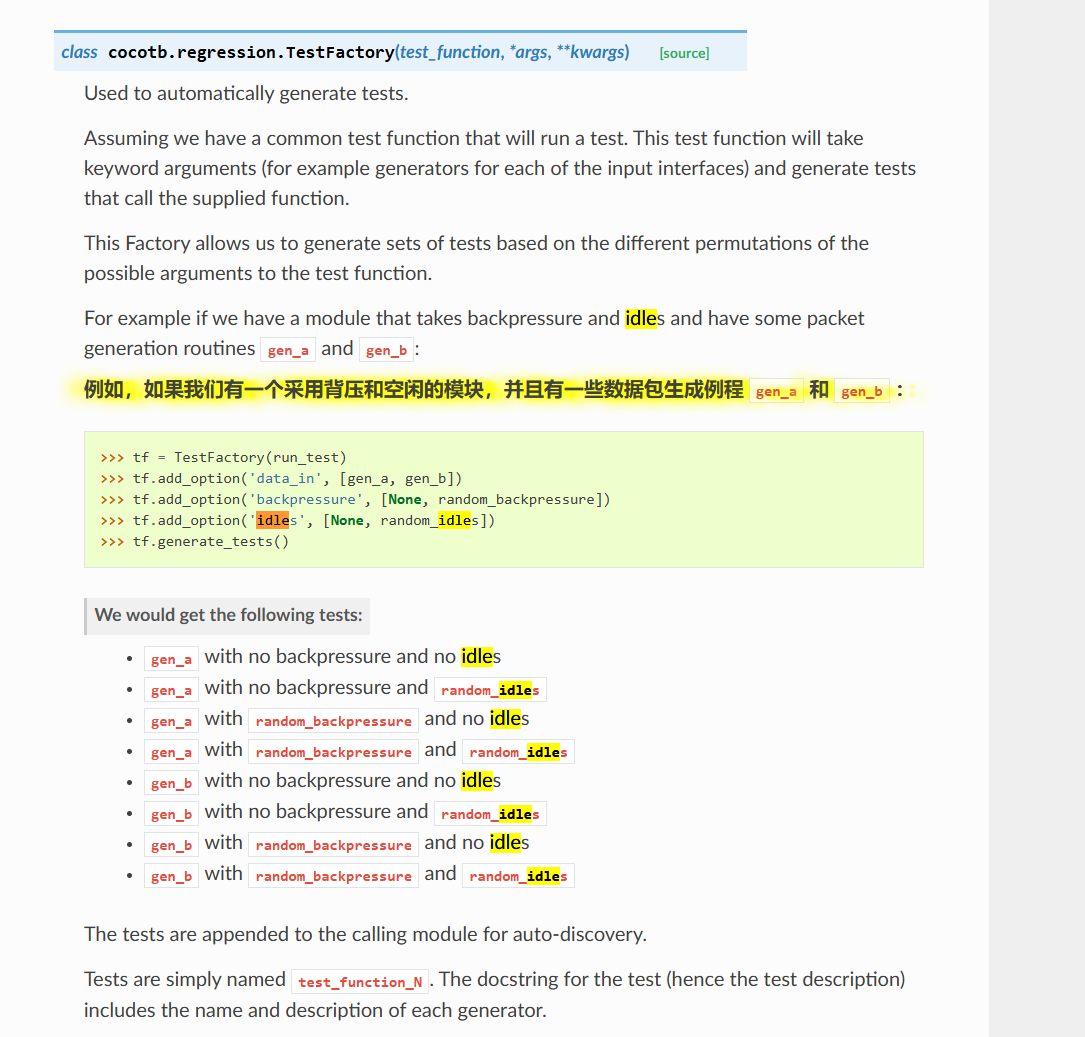

Library Reference — cocotb 1.1 documentation，主要是说明了输入的数据，会和背压函数，idle，形成多个测试例。测试例的数量是上述三者的排列组合。

前提

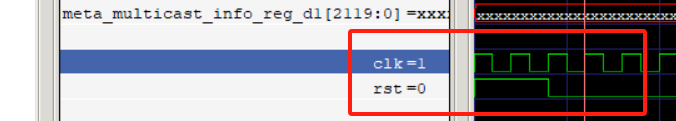

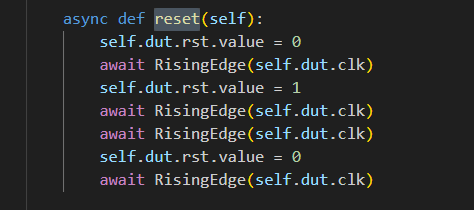

我的测试代码中，rst会拉高2个时钟周期，然后代码还会阻塞执行一个时钟周期（await），才会进行别的逻辑

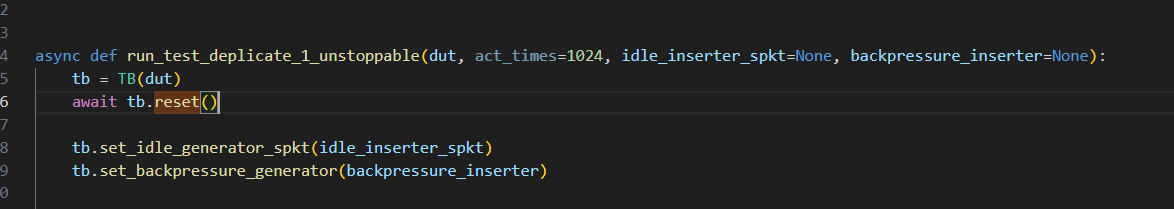

总的测试函数调用如下

波形

单讲idle_inserter

例子1

首先是idle_inserter，举例下面的代码

        factory.add_option("idle_inserter_spkt", [None])

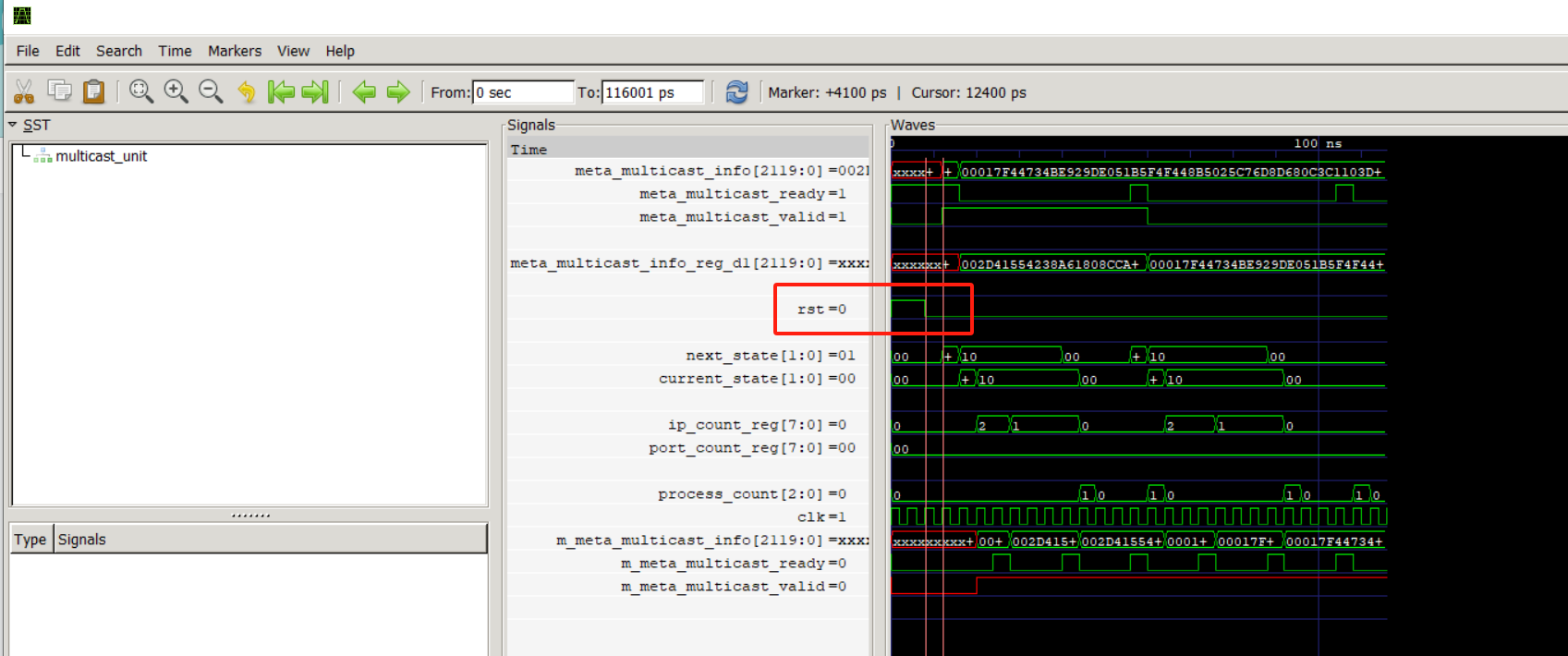

表示，以axis形式输入的数据，会在rst之后的一个时钟周期，一直拉高，直到数据全部给到DUT（Device Under Test）为止。然后就会拉低。

例子2

再举一个例子，这个函数，意思是，rst

def cycle_pause():
    return itertools.cycle([1, 1, 1, 0])

factory.add_option("idle_inserter_spkt", [cycle_pause])

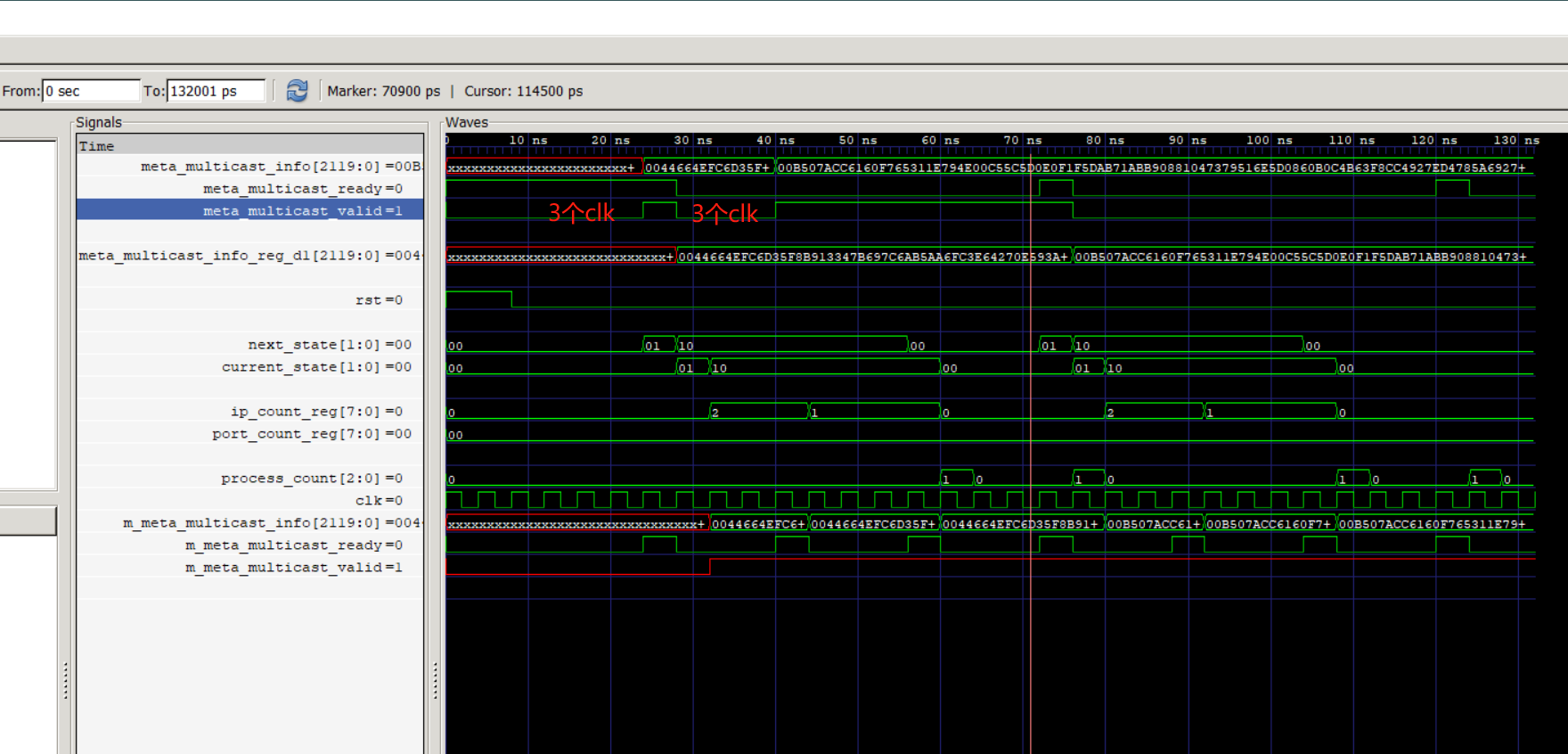

如下图，会插入3拍的idle，也就是s_tvalid不拉高。然后最后一个0意思是不插入idle，所以tvalid会拉高一个时钟周期。然后进行一个循环。第二个“3个clk”之后，时钟周期拉高一个时钟周期之后，为什么没有拉低呢？这就是AXIS总线，下一级没有把数据接收走之前，tvalid和数据必须做保持，直到DUT的ready拉高，数据被接收。

当发送的数据都被接收之后，tvalid也就不会再拉高了。

单讲backpressure_inserter

例子1

表明不插入背压，rst+一个时钟周期之后，测试环境给DUT的一直会是ready为1。

        factory.add_option("backpressure_inserter", [None])

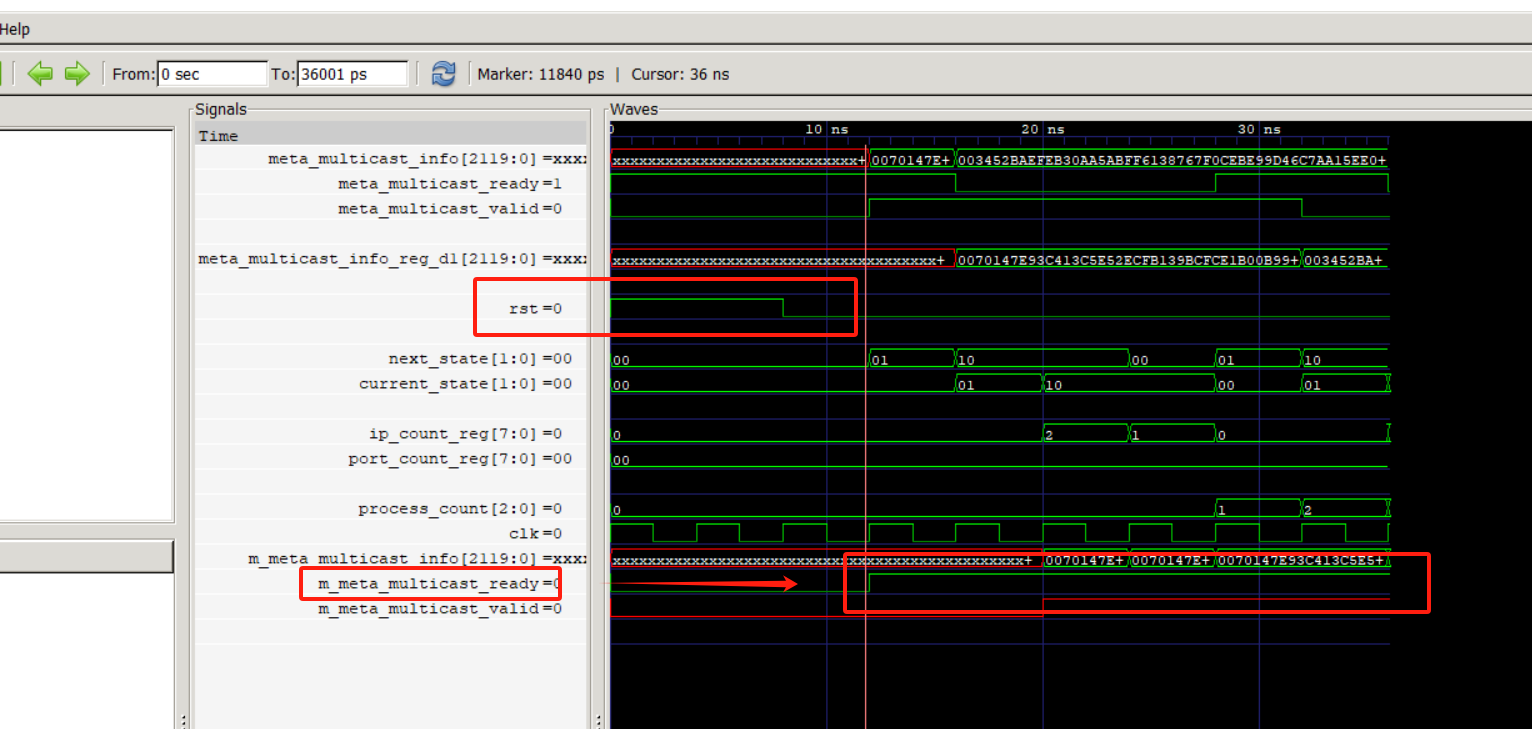

对应的波形图如下

例子2

这个函数表明，rst+一个周期之后，会先插入3个背压，然后给一个ready。

def cycle_pause():
    return itertools.cycle([1, 1, 1, 0])

factory.add_option("backpressure_inserter", [cycle_pause])

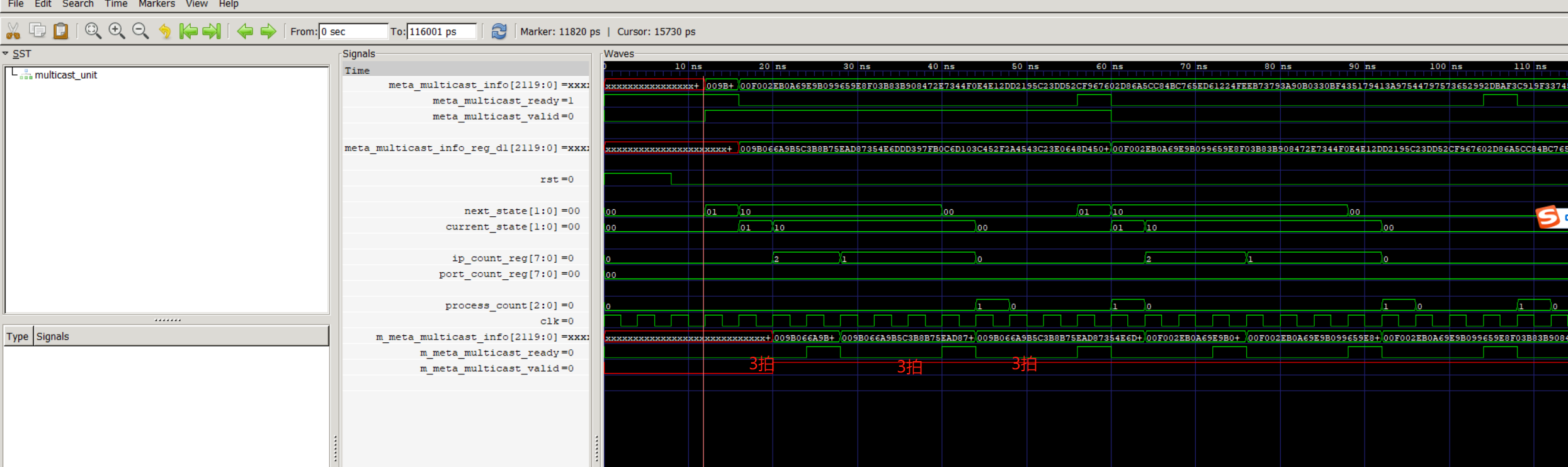

波形如下
