Vitis开发笔记：使用官方例程进行SD卡启动

0. 准备

1. 已经在ubuntu18.04.4上安装了PetaLinux工具，PetaLinux版本：2020.2

2.vitis、vivado版本：2020.2（各工具包版本要对相应）

3. 已经在ubuntu18.04.4上安装了PetaLinux BSP，BSP版本：ZCU102BSP(2020.2)

4. 已经安装了串行通信程序(如：putty、gtkterm)，串行通信程序的波特率已设置为115200

5. 安装驱动程序 https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

1. 用SD卡在硬件上启动PetaLinux镜像的步骤

1. 在你的ubuntu系统上挂载SD卡

2. 将以下文件从 <plnx-proj-root>/pre-built/linux/images/ 复制到SD卡中FAT32格式的第一个分区的根目录中

• BOOT.BIN
• image.ub
• boot.scr

3. 将zcu102评估板上的串行端口连接到电脑

4. 打开ubuntu上的控制台，然后启动首选的串行通信程序

5. 关闭zcu102评估板上的电源

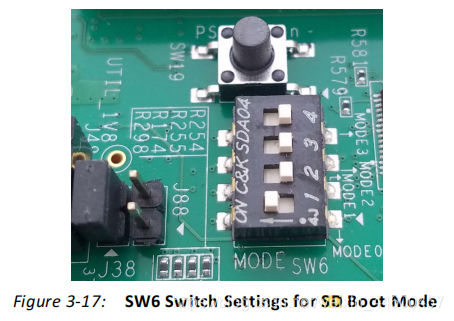

6. 将zcu102评估板的引导模式设置为SD引导



7. 将SD卡插入zcu102评估板中

8. 打开电源

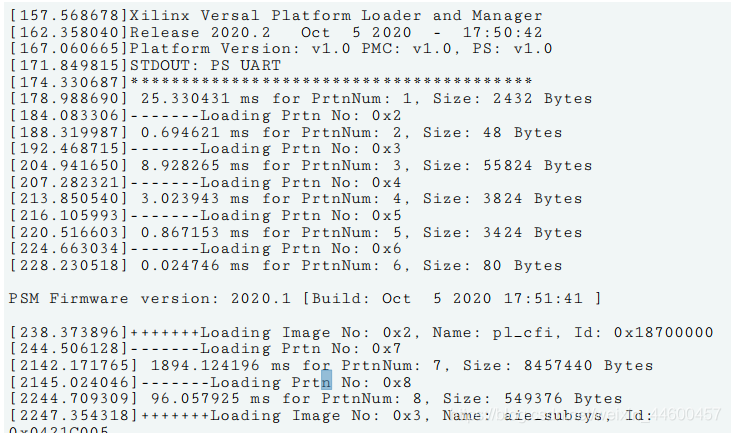

9. 如果正常启动，会在串行控制台上看到类似于以下消息的引导消息

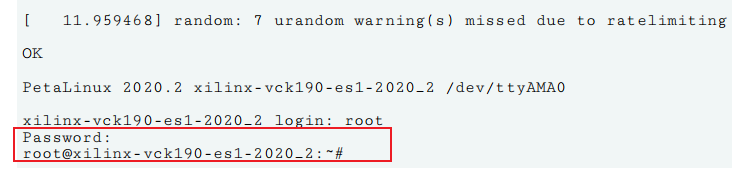

10. 在串行控制台上键入用户名和密码，以登录到PetaLinux系统

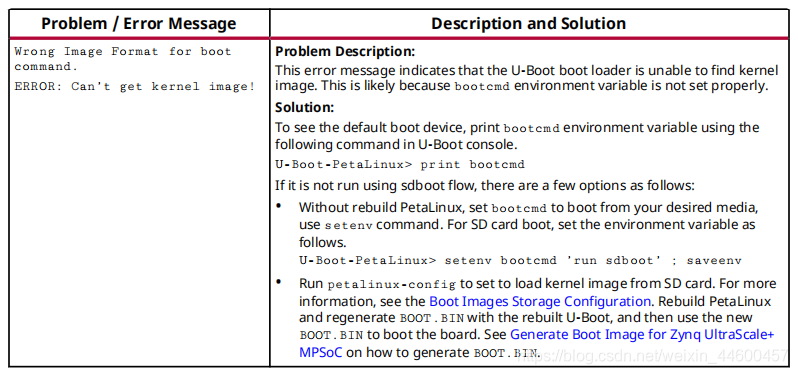

2. 可能出现的问题及解决

3. 参考

1. ug1144-petalinux-tools-reference-guide(2020.2)

2. 含以下文件的包：https://download.csdn.net/download/weixin_44600457/16500021

• BOOT.BIN
• image.ub
• boot.scr
