【数电】tcd、tpd、tsetup、thold

已于 2022-04-26 21:05:11 修改
阅读量1.2w 收藏 67
点赞数 13
分类专栏： 数电 文章标签： 信号处理
于 2022-04-25 12:32:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44697411/article/details/124402220
版权
本文解析了时序电路中传输延迟TPD和无效延迟TCD的概念，探讨了保持时间Thold的设计策略，并以实际触发器为例，解释了如何确保时钟频率限制。了解这些原理有助于优化时序逻辑电路的性能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述

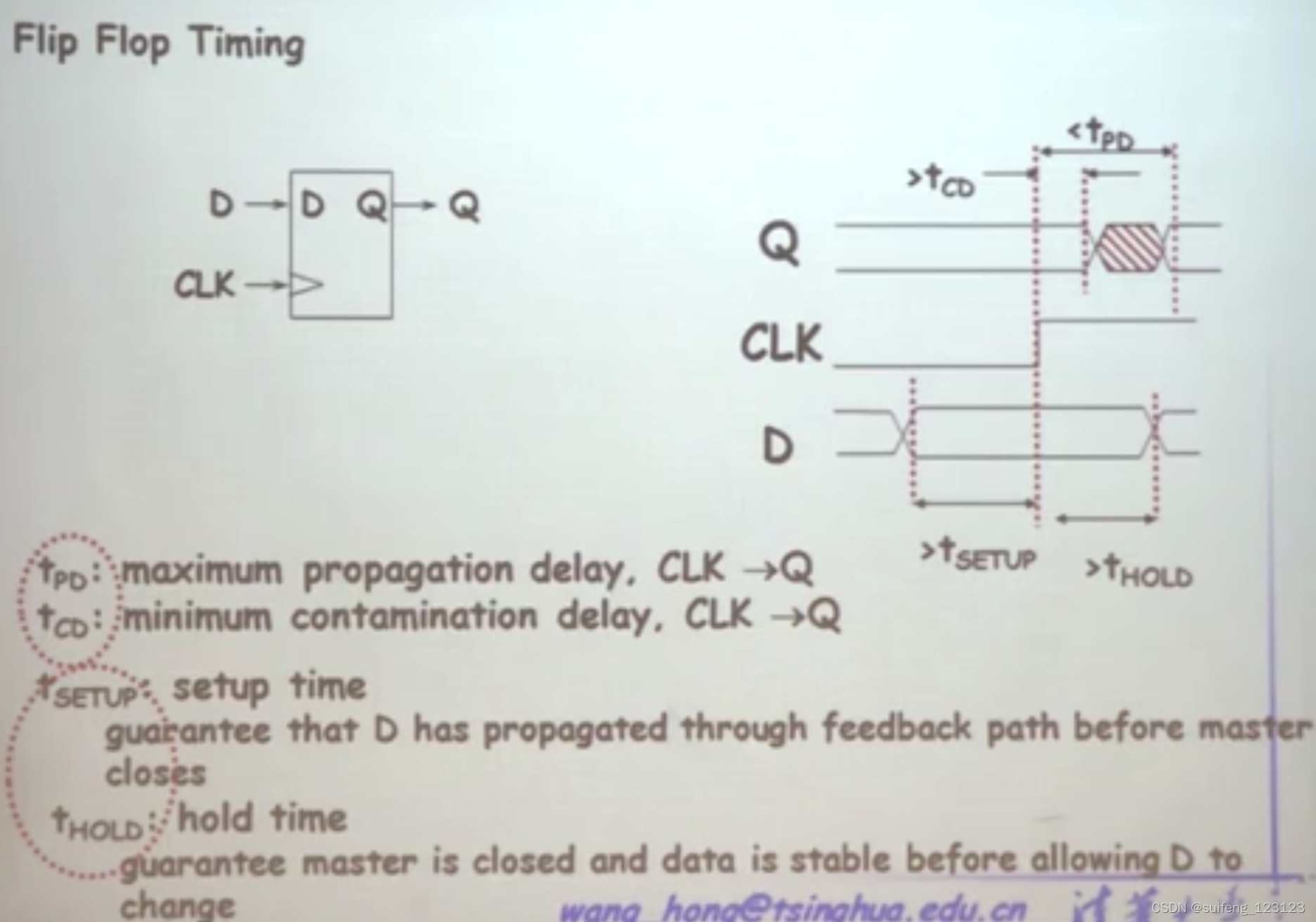

建立时间Tsetup：相对于触发信号，先来
保持时间Thold：相对于触发信号，后走
在这里插入图片描述

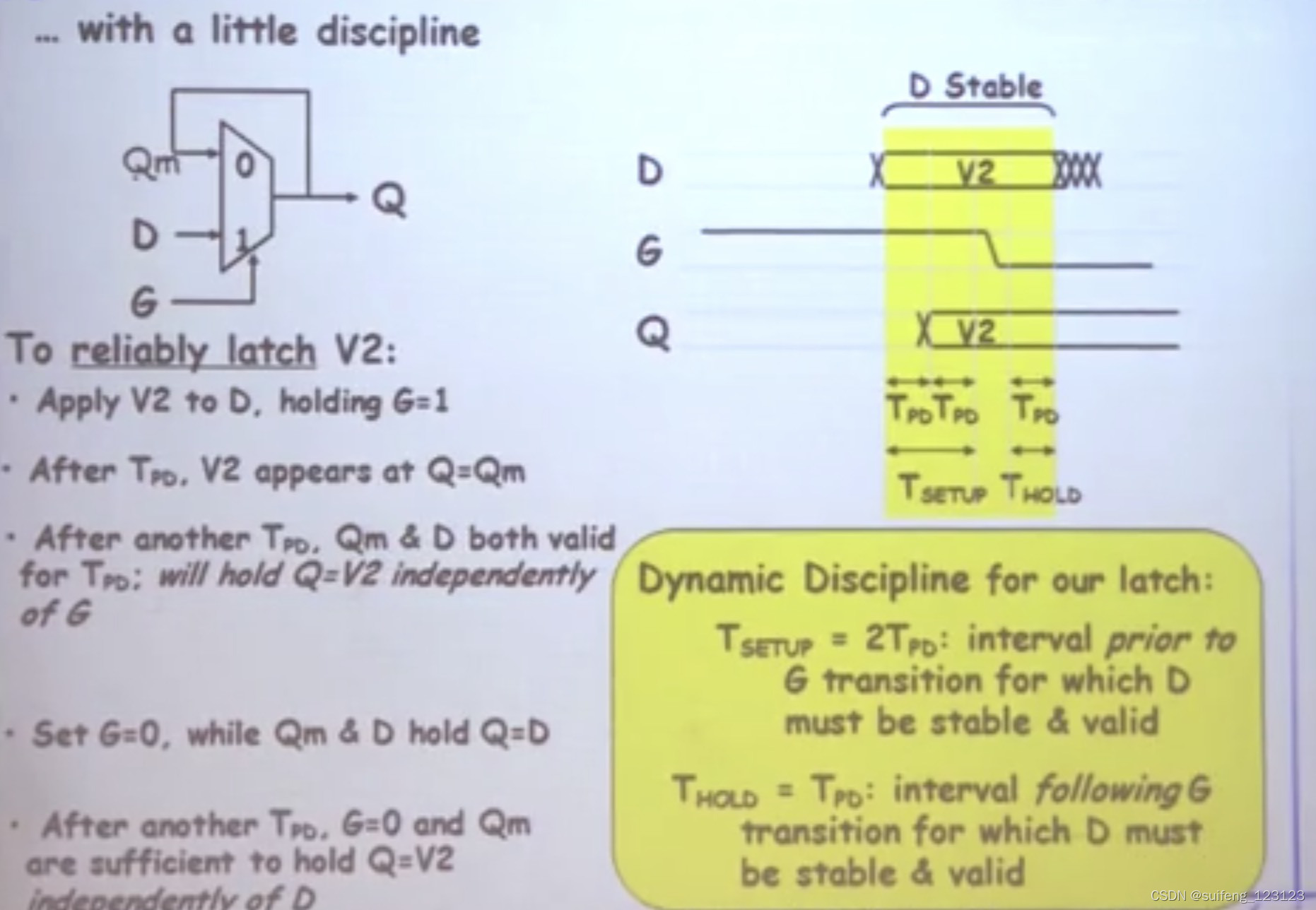

tpd 是传输延迟，就是输入信号有效后，到输出信号有效之间的时间差；
tcd 是无效延迟，就是输入信号开始变化，到输出信号开始变化的时间差；

时序电路中的动态特性

在这里插入图片描述

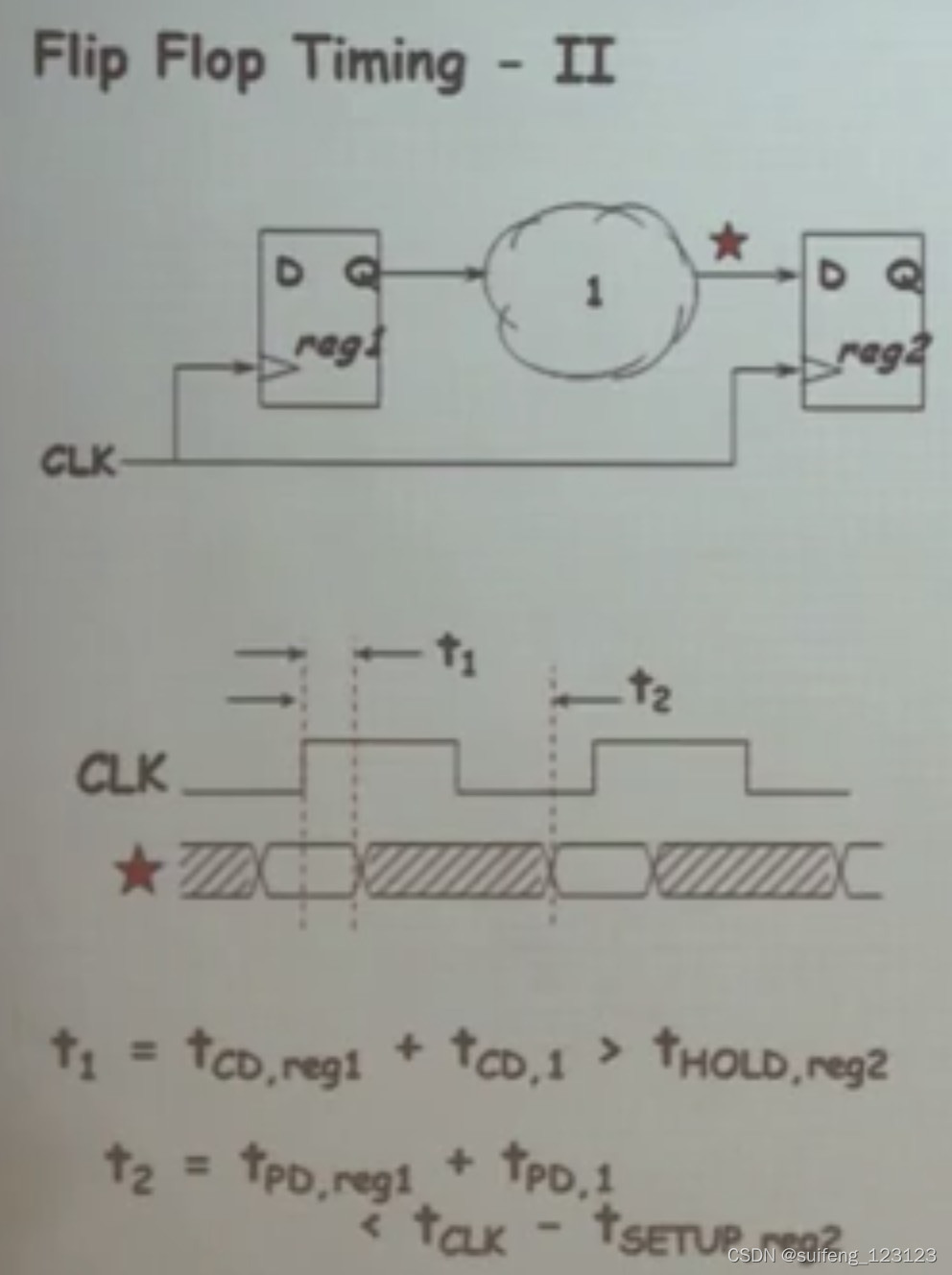

对于第二个触发器的保持时间：上升沿到来时，2个tcd的时间内，reg2的D端依然是上个时钟周期的有效值，故只需2个tcd的和比thold大即可；
时钟频率最高到多少：看t2，上升沿到来时，需要2个tpd，reg2的D端才能拿到有效值，此时需要再经过tsetup，值才能到达reg2的中间值，之后才能来下一个时钟沿
