ROS2使用SW导出的URDF

1 从sw中导出urdf文件转为ros2支持的包

1.1 准备文件

下载方式在主页介绍中

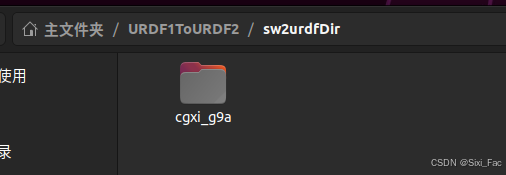

下载图中 URDF1ToURDF2 的转换脚本,将sw导出的包放到其子文件夹sw2urdfDir中
在这里插入图片描述

1.2 转换为ros2包

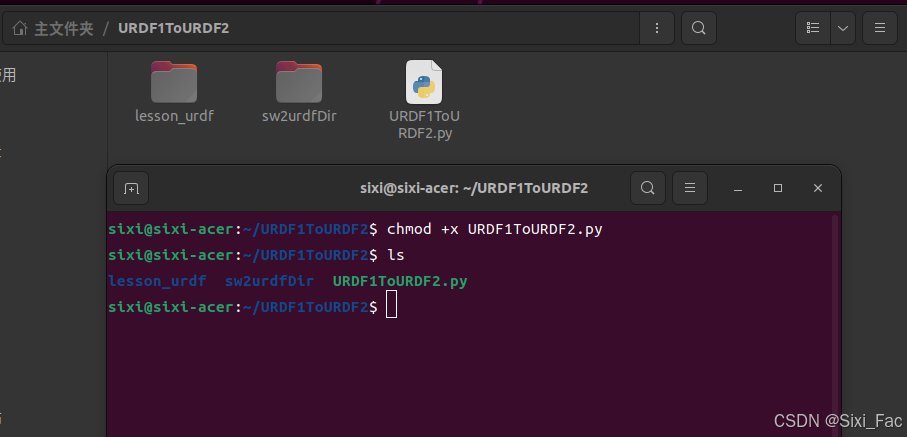

在终端打开,给脚本执行权限

chmod +x URDF1ToURDF2.py

在这里插入图片描述

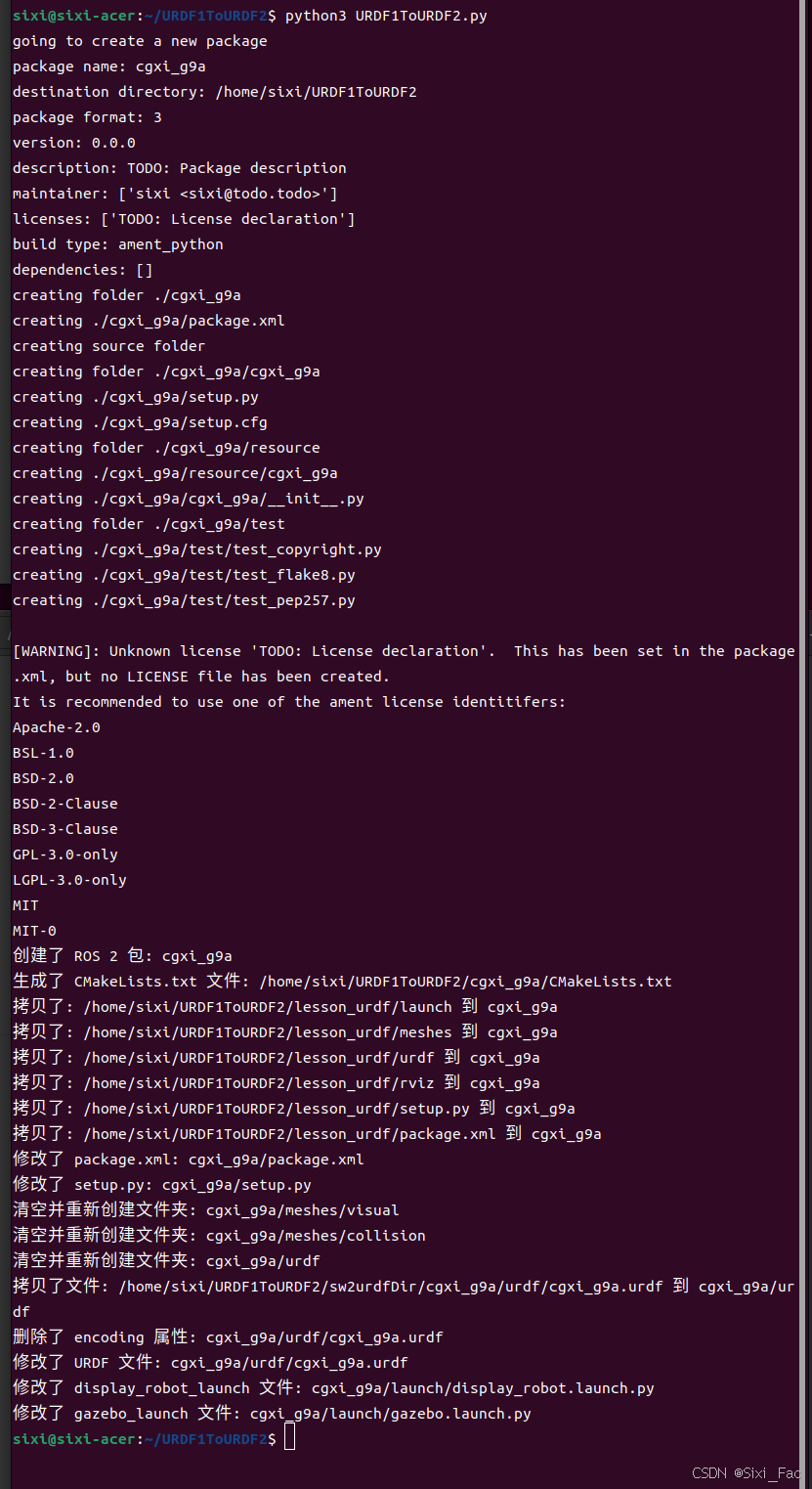

执行脚本

python3 URDF1ToURDF2.py

在这里插入图片描述

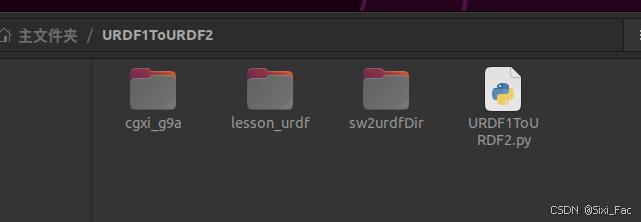

运行完成后在当前路径下会创建一个 同名的 新的ros2支持包
在这里插入图片描述

2 编译ros2包运行

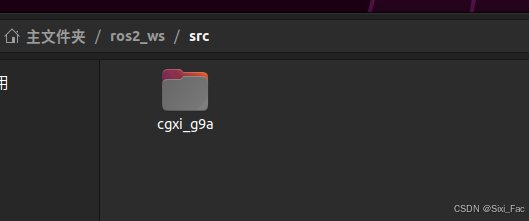

2.1拷贝转换好的包到工作空间

在这里插入图片描述

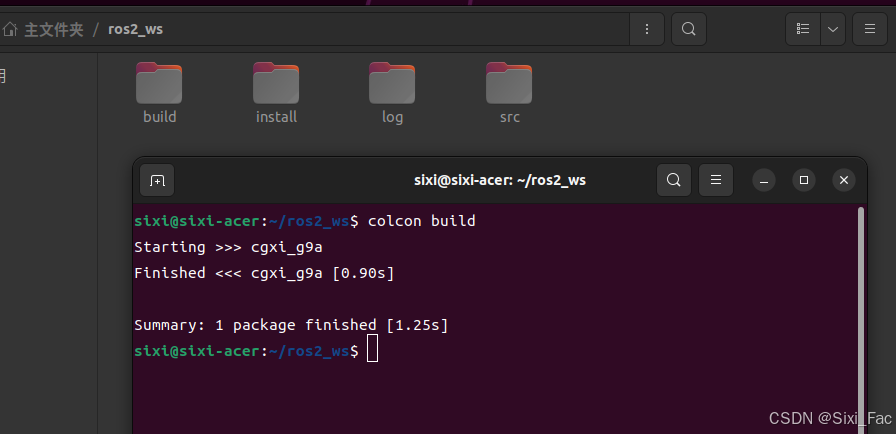

2.2编译测试

colcon build

在这里插入图片描述
编译成功就运行内置的测试脚本
先设置环境变量

source install/setup.bash

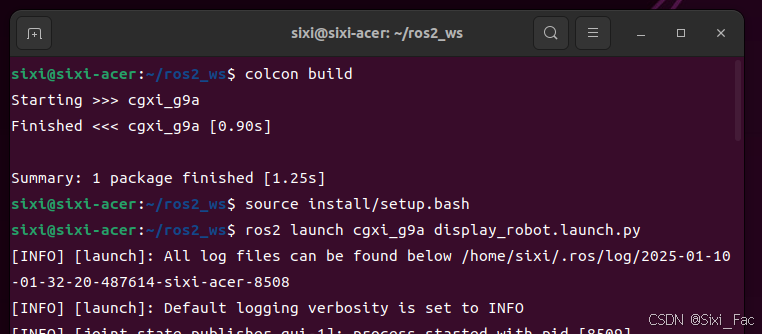

运行测试

ros2 launch cgxi_g9a display_robot.launch.py

在这里插入图片描述

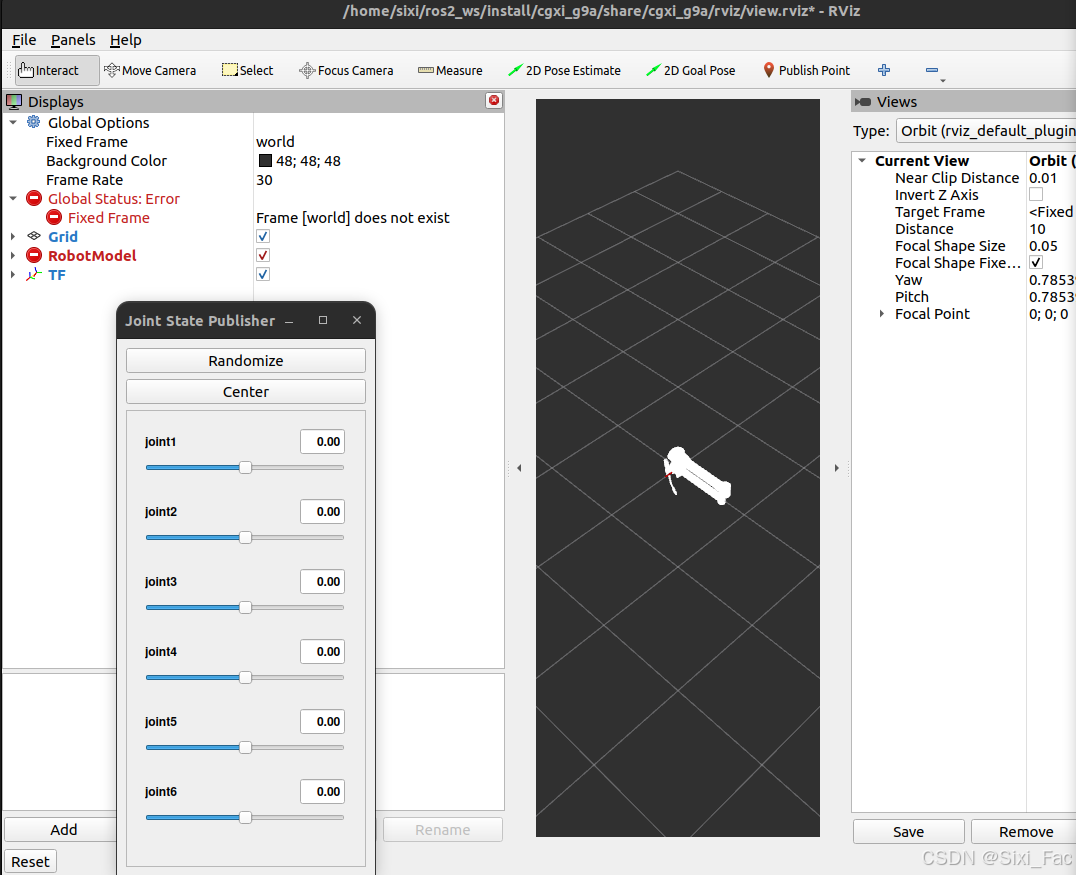

可能会报错,如下
在这里插入图片描述

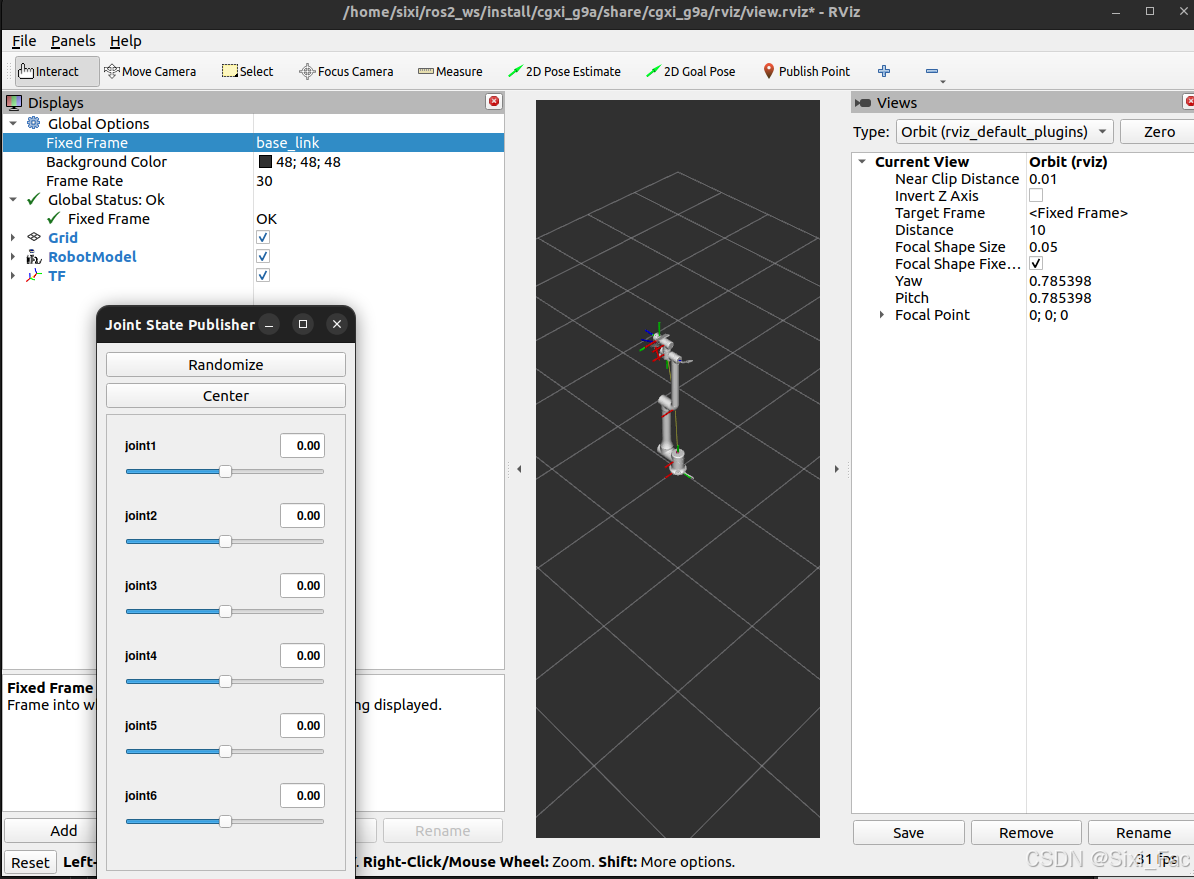

这是因为坐标系设置不正确,将Glabal Options中的Fixed Frame设置为对应的坐标系,我这边是base_link
在这里插入图片描述

使用关节发布器来测试
在这里插入图片描述
