【读论文】基于深度学习的铁路道岔转辙机故障诊断（2INTRO）

一、道岔转辙机概述

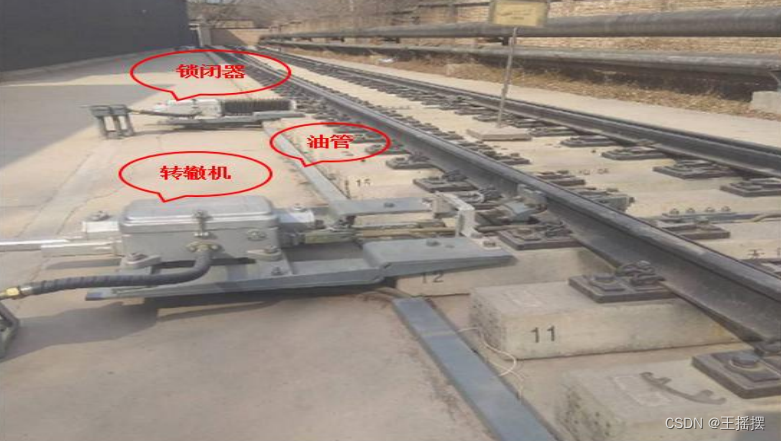

1.1 转辙机基本结构

转辙机+SH6转换锁闭器

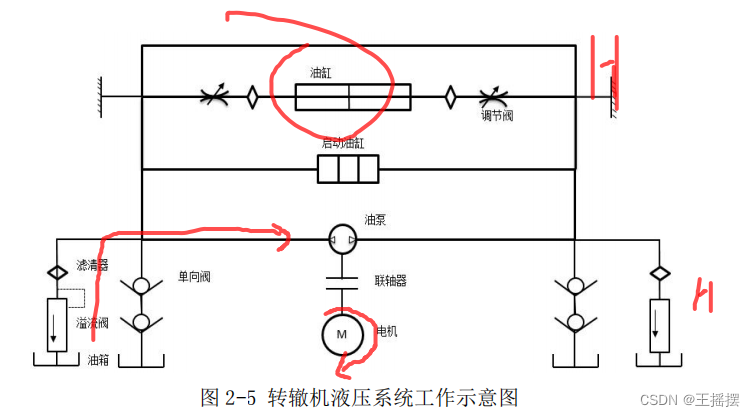

1.2 液压系统工作原理

二、转辙机常见故障和原因

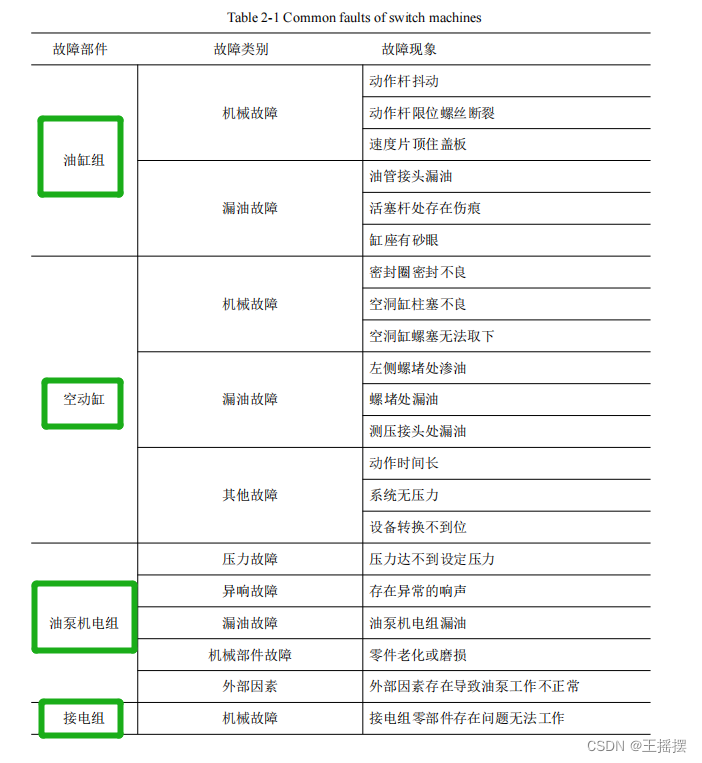

2.1 转辙机常见故障种类和和原因

2.2 转辙机故障油压曲线分析

使用采集设备采集油压数据

• 采集仪
• 油压传感器
• 计算机

采集仪的动作时间14s，采样频率是50HZ

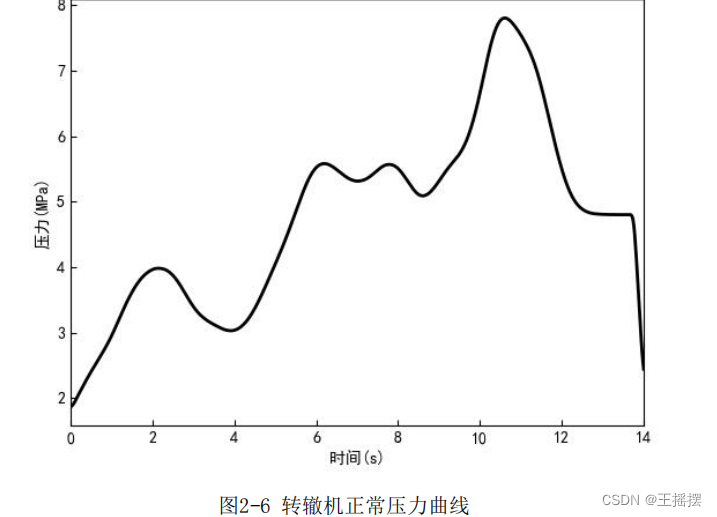

转辙机正常工作的压力曲线

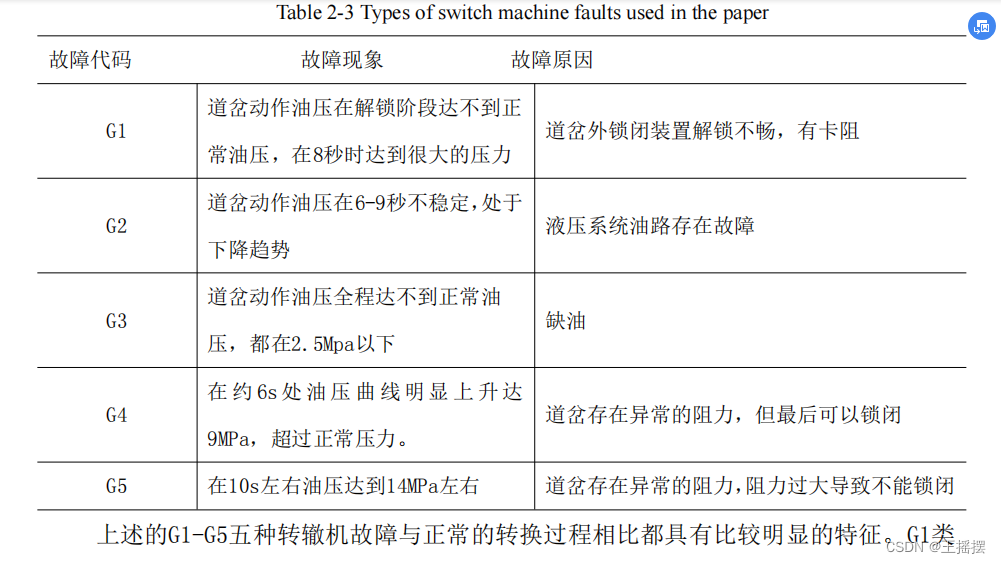

论文使用的转辙机故障种类

三、五个转辙机故障类别

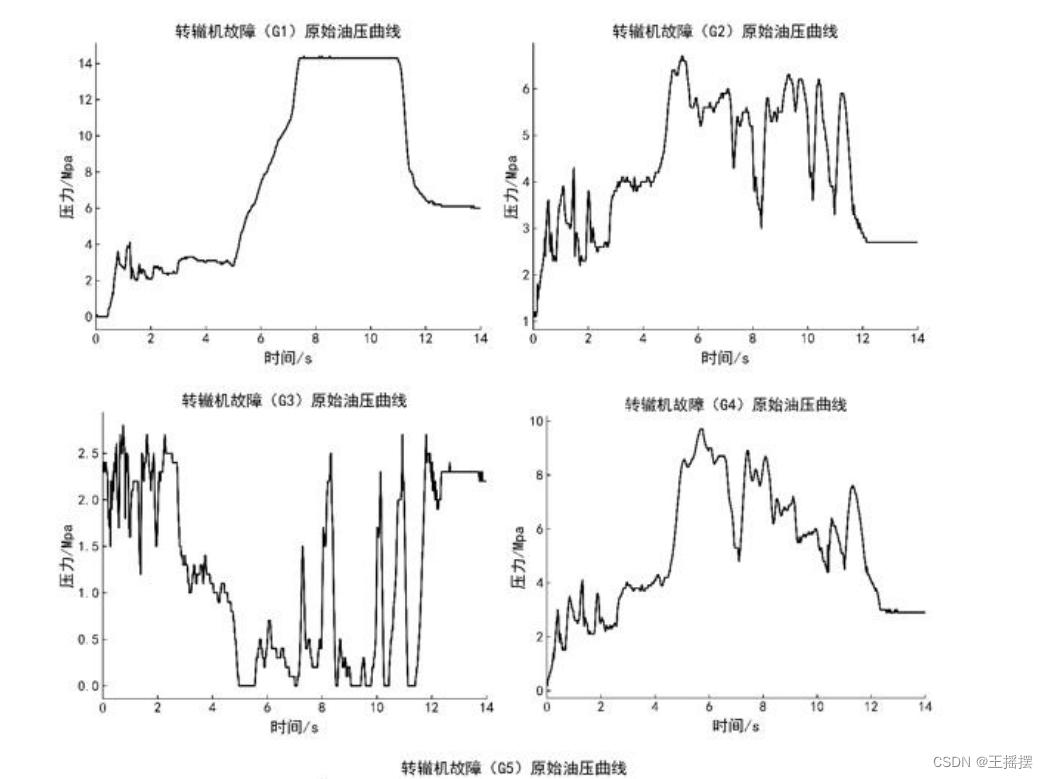

5种故障与正常转换过程的故障曲线都有明显的特征

原始油压数据信号在采集过程中，易收到外界以及一起的影响，导致采集数据存在波动，本文采取一种方法对数据进行预处理。

使用预处理后的数据作为故障模型训练和测试数据

小结

• 对正常压力转换曲线进行分析

转辙机转换过程分为5个阶段

1. 对内锁解锁
2. 外锁解锁
2. 转换
3. 外锁锁闭
4. 内锁锁闭

学习思路

• 了解转辙机
• 了解转辙机中的基本故障
• 了解不同故障类型对应的特征曲线
