使用一片74LS74实现四分频

1.问题

要求使用一片74LS74搭建四分频电路。

2.74LS74介绍

74LS74是一个集成2个D触发器，可以用作寄存器、移位寄存器，分频计数器等。
分频原理
把 U1 的 ~Q1 输出端接到 D1 输入端， 需要分频的信号输入 时钟信号输入端 CLK1，这样每来一次 CLK1 脉冲 使 D触发器的状态就会翻转一次（输出高电平转为低电平 或 输出低电平转为高电平），所以来两次 CLK1 脉冲就会使 D 触发器输出一个完整的正方波（一个高电平一个低电平）， 实现了信号二分频。
同理，D触发器U2也可以搭建一个 二分频电路，两者串联，将 U1 二分频后的输出 Q 连接到U2 的时钟驱动 CLK2，即可再次二分频，实现四分频。

3.两种方案

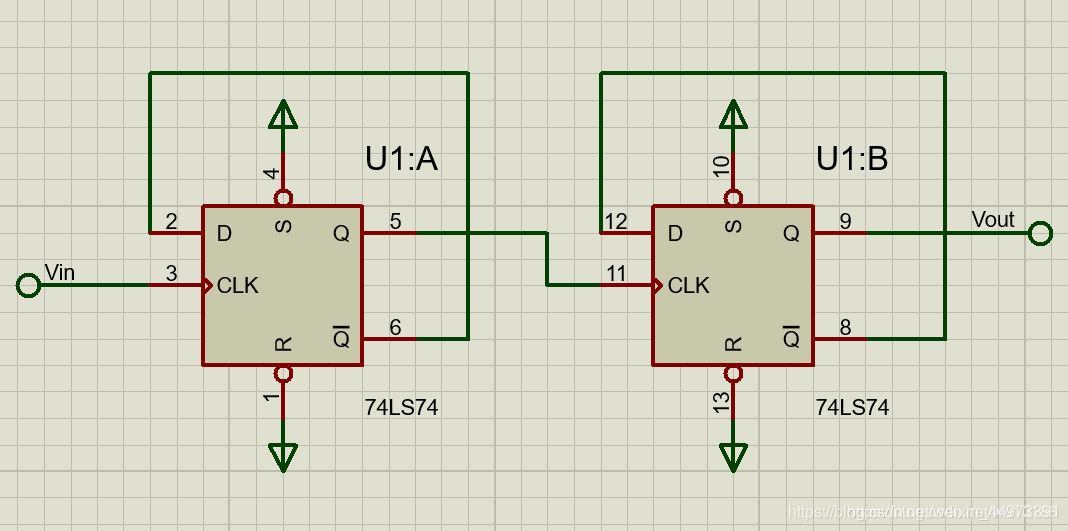

先结成一个二分频电路，然后相连就是四分频电路，依次可以做出八分频和十六分频。

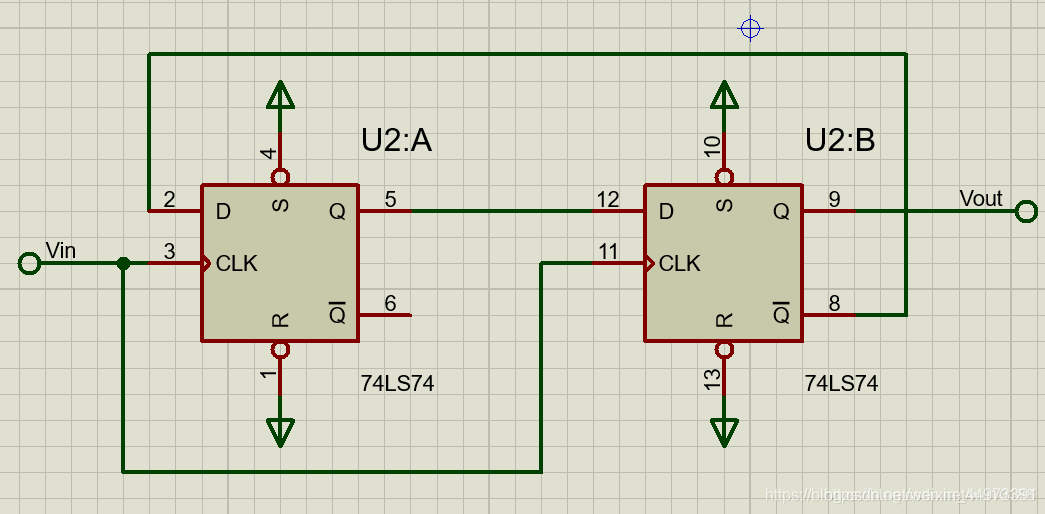

直接四分频电路
