S69-2LF电动工具调速控制电路解析

产品简介

S69-2LF是我们推出的可调脉冲控制电路，支持DIP8和SOP8两种封装形式，通过外接电阻电容即可灵活调节输出频率和占空比，专为电动工具调速设计。

核心参数

• 电压范围：5-16V（极限值）

• 静态电流：3.6mA@5V/12.5mA@15V（典型值）

• 频率调节：1kHz-25kHz（通过电容调节）

• 占空比范围：3%-100%（通过电阻调节）

• 工作温度：-25℃~+85℃

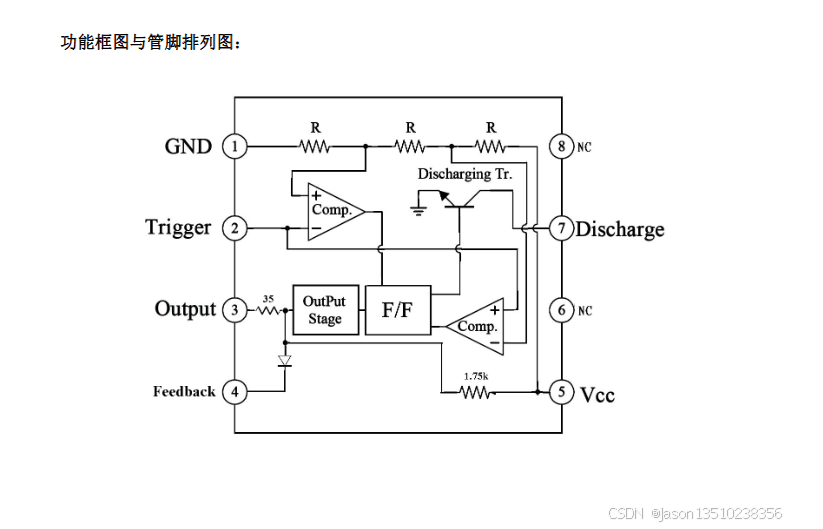

关键特性

1. 双封装选择：

   • DIP8：50只/管

   • SOP8：100只/管，4000只/盘

2. 精密控制：

   • 阈值电压3.5V@5V/10.25V@15V（典型值）

   • 触发电压1.7V@5V/5.1V@15V（典型值）

3. 典型应用电路：

   • R1=20KΩ时起步占空比3%

   • R2=0Ω时占空比可达100%

   •

典型应用

• 直流有刷风扇调速

• 电动工具速度控制

• 暖风机等小型电器

该芯片通过外接500K可变电阻和电容（推荐值0.1uF）即可实现精确的PWM控制，是低成本调速方案的理想选择。

注：数据来自芯谷科技官方文档（版本1.0，2024年8月），实际应用请以最新规格书为准。焊接时需注意最高300℃/10s的温度限制。
