本文介绍了芯片制造中的关键概念：wafer（晶圆），die（晶粒）和cell（单元）。wafer由硅晶棒切片而成，经过光刻和杂质掺杂形成die。die经过测试合格后进行切割封装，可以是单封或合封。cell是die内的功能单元，如IO单元、电源管理单元等。了解这些基础知识对芯片行业的学习至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述

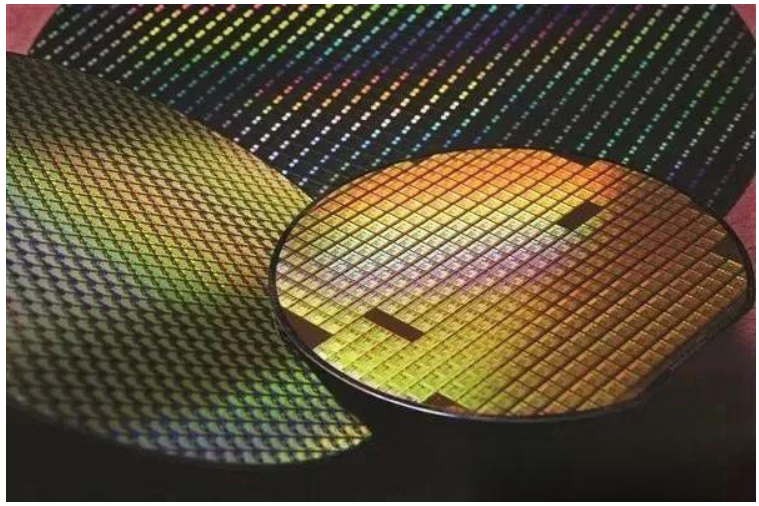

wafer

wafer，就是大家说的晶圆，晶圆的成分是硅，硅是由石英沙提炼出来的，将其纯化制成硅晶棒，将其切片就是芯片制作需要的晶圆。目前业界所谓的6英寸，12英寸还是18英寸晶圆其实就是晶圆直径的简称，只不过这个寸是估算值。实际上的晶圆直径是分为150mm，300mm以及450mm这三种，而12时约等于305mm，为了称呼方便所以称之为英寸晶圆，目前国内晶圆生产线以8英寸和12英寸为主。

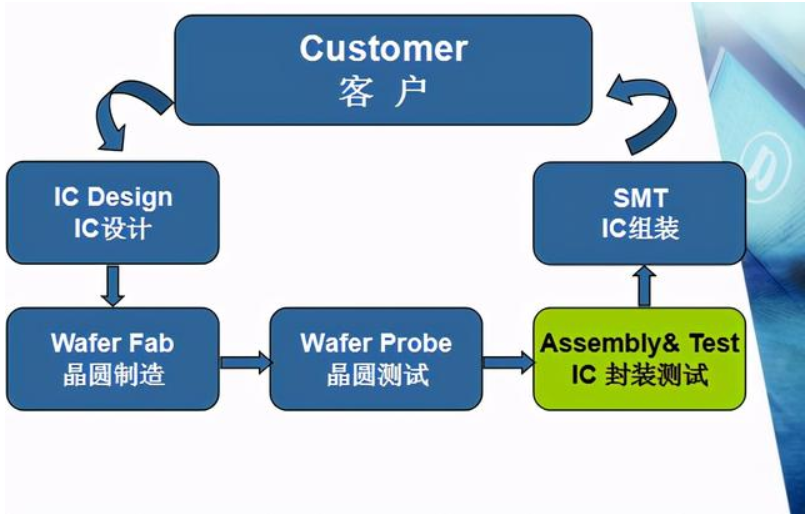

经过光刻，参加杂质，晶圆上形成点阵状晶粒，晶粒叫做die，如图所示。用针法测试了各晶粒的电学性能。一般来说，每个芯片都有大量的晶粒，组织一次 pin测试模式是一个非常复杂的过程，这就要求尽可能批量生产相同规格型号的芯片。数量越大，相对成本就越低，这也是主流芯片设备成本低的一个因素。

在这里插入图片描述

die

wafer 上点阵晶粒的

了解本专栏 订阅专栏 解锁全文 超级会员免费看
