【安路科技FPGA软件TangDynasty】与modelsim进行仿真

前言

正如我别的文档里吐槽过的，安路TD进行modelsim仿真非常别扭。QUARTUS是可以直接和modelsim联合仿真的，VIVADO也是直接可以打开modelsim的（vivado自带的仿真也是质量杠杠的）。但是安路TD需要一系列设置，正如我上一个文档所说：“目前这么多FPGA设计软件里，比安路TD仿真流程更繁琐的，只有加了ip时的安路TD的仿真流程。”
当第一次做安路TD的仿真的时候，很可能一不留神就出现bug，因此我在这里翻出我以前的记录，整理后分享给大家，回馈社区。
如果觉得实用请点个赞以及交流几句，这是我更新的动力。

官方仿真流程以及个人解读

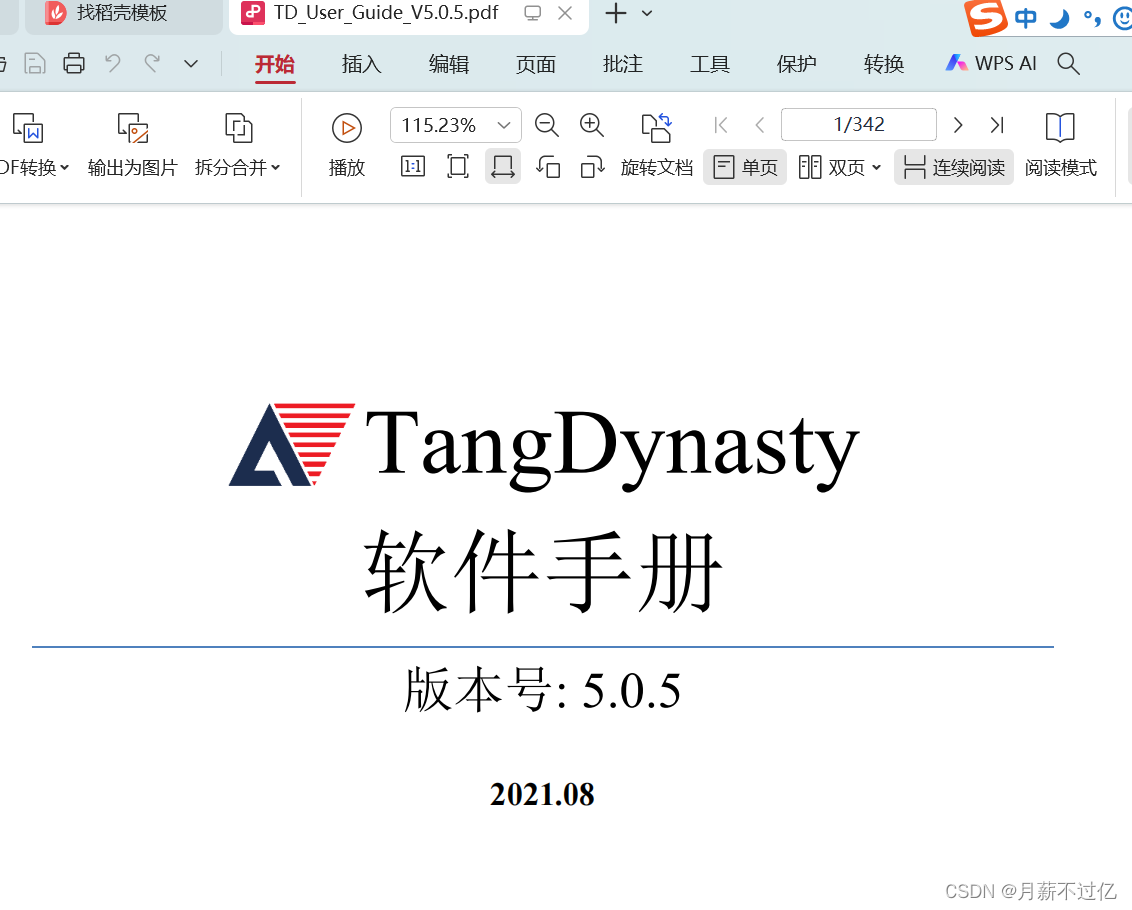

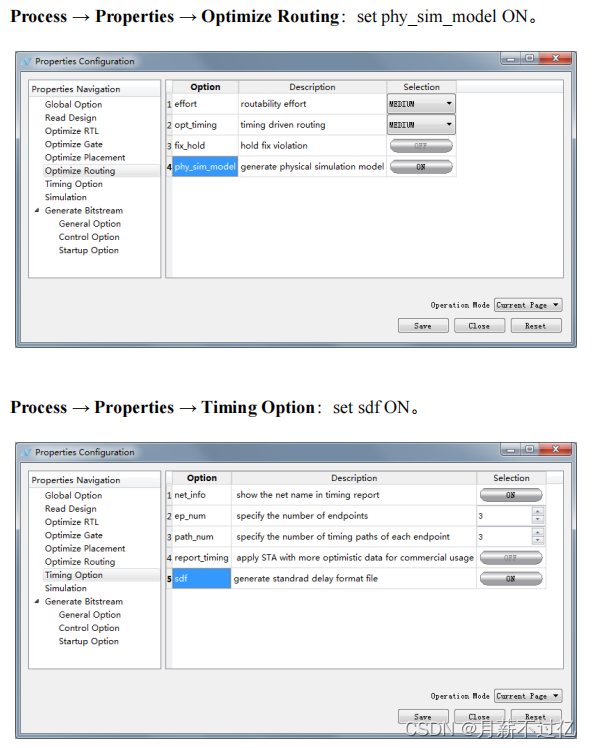

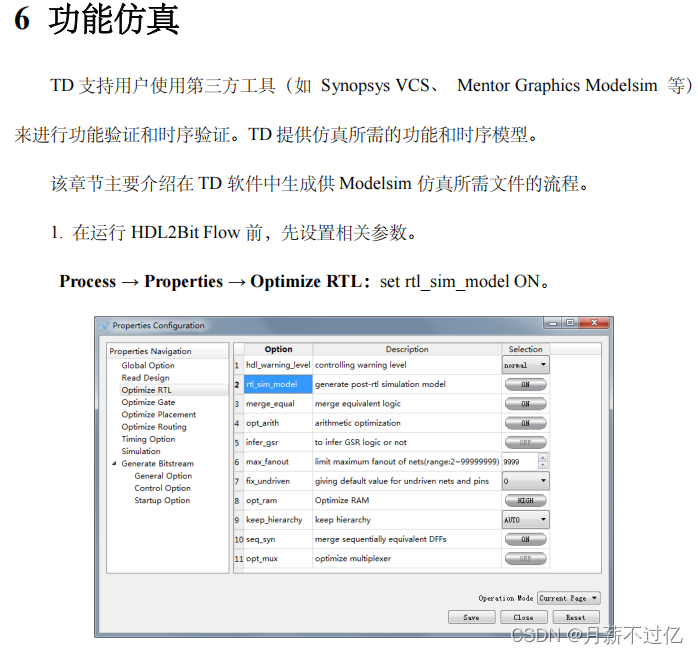

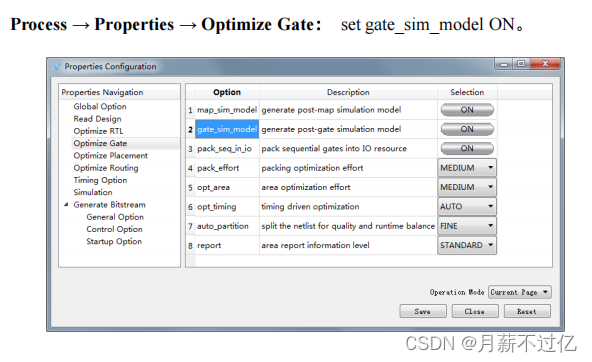

请点击 TD->help->Software User Guide，弹出TD_user_guide，找到仿真这一章节。先把guide里的几个设置照做。我将官方流程截图放下面。

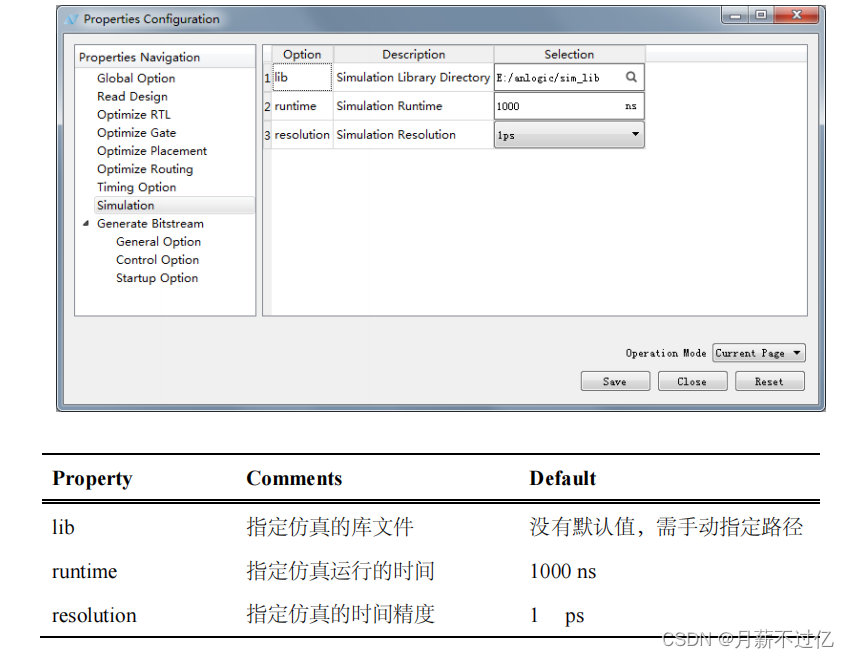

下图是设置modelsim仿真相关参数
//请注意，截图只是示例，设置lib主要是为了modelsim可以调取仿真资源（设计文件、tb文件等）。runtime和resolution也是可以看情况设置（这个fpga老手们应该知道怎么取舍，没在别的软件使用过仿真的新手们就按照这个截图来也行）

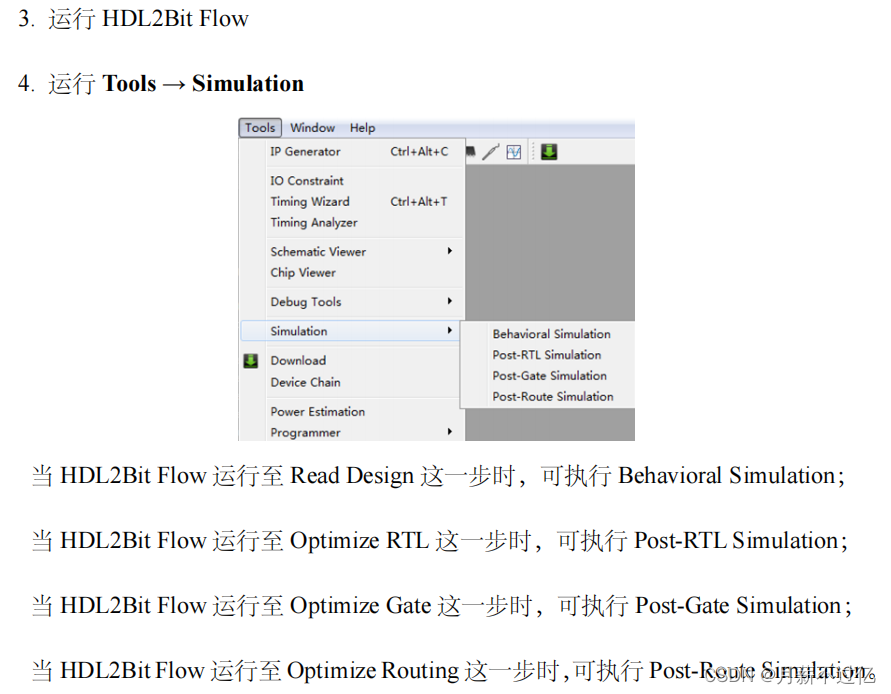

//上图里写的Flow运行至xx这一步，指的是那个位置右侧出现绿色小勾。也就是软件完成了这一步的运行。目前咱们只看如何进行行为仿真。

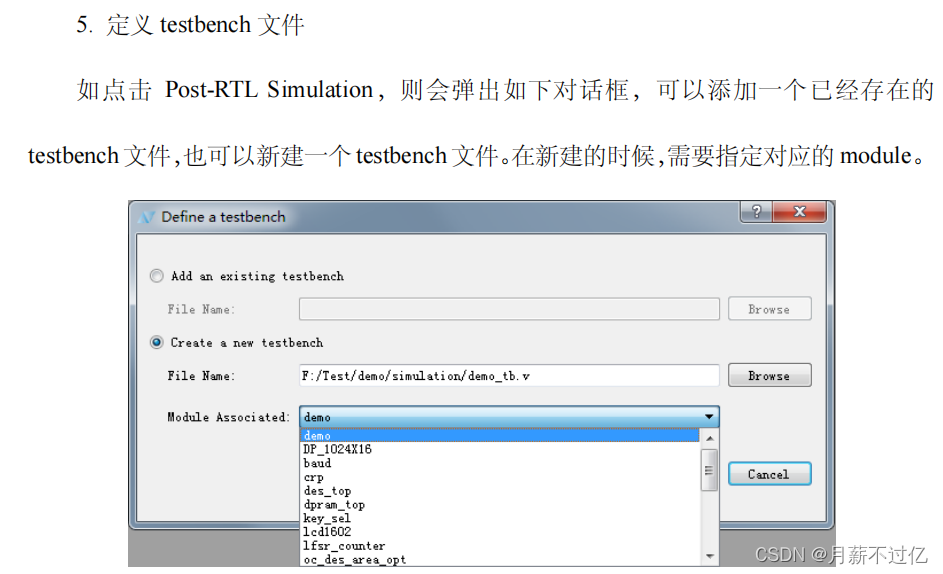

//注意，是选择module。众所周知，module名和工程名是两码事。module指的是你.v文件里的module，一个工程可以有一个top module，下面挂着很多底层的module。而工程名是满足取名规范的任何组合（比如项目名称的英文 加 下划线 加 日期，例如 yuexinbuguoyi_20240614）。（解释无力，希望这么说能引起新手们的注意）

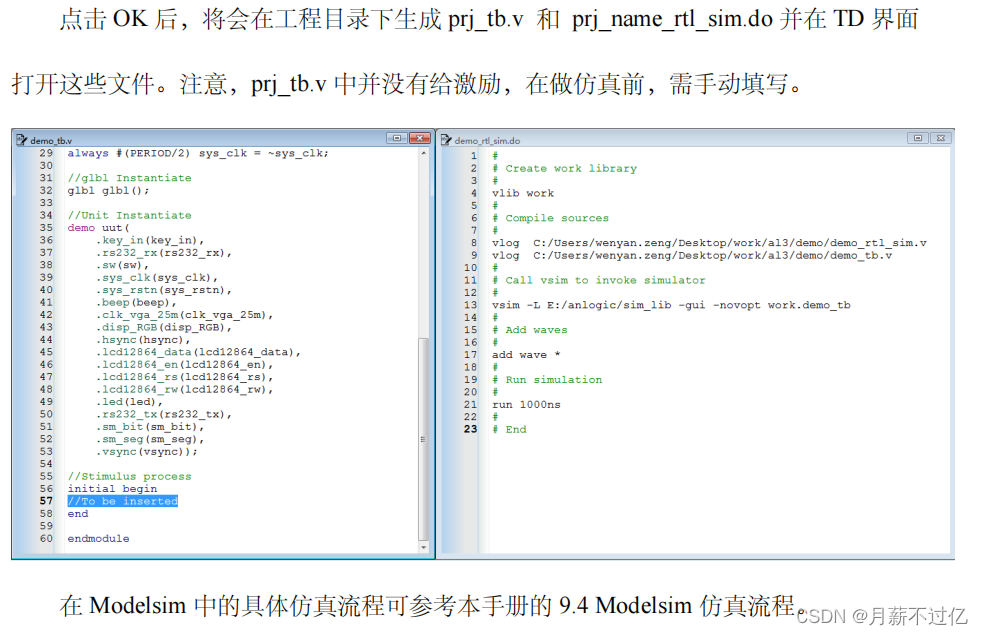

//尤其要注意的是，不要真的自己写tb文件，要用它的模板再填写不然你真不知道会错在哪，比如tb文件里“glbl glbl();”这一句，让少不更事的我，好几个晚上都在查BUG。

个人使用的另一种方法

当初少不更事，希望摸索出安路TD软件一招鲜吃遍天的仿真流程，在包含ip核的仿真时也实用。现在回过头来看，和官方教程的道理其实是一样的
1.建立一个库（例如取名为anlogic）放在modelsim的安装目录里，并在modelsim上点击 change directory，选择这个库（anlogic）。
2.在"anlogic"中建立"src"文件夹，再把安路软件安装位置的simulation（我的位置是D:\Anlogic\TD4.6.4\sim）的al里的文件、工程所选用的芯片系列例如ef2里的所有文件复制粘贴到src中。
3.modelsim中点击file->new->library，新建一个库，例如取名为"test9_17"
4.1）在modelsim中点击compile，顶端的library选项选择test9_17,
2）下面查找范围选择第2步创建的src，选择里面的所有文件，点击compile（界面其余选项都默认）。
5.1）在modelsim中创建一个工程，取名字，project location是默认，default name 是work。点ok
2）添加文件，点击add existing files，选择testbench文件+所调用的ip的sim.v文件！还有顶层模块（各个被例化的模块）
testbench中需要加上对glbl的例化。
先compile后start simulation。
