vivado开发软件自带了仿真工具，下面将介绍vivado的仿真流程，方便初学者进行仿真实验。

1、前期准备工作

在上一篇博客中我们已经详细介绍了vivado建立工程的流程，有需要的朋友可以移步vivado创建工程流程_L：L的博客-CSDN博客进行查看；本次我们在建立的工程基础上进行仿真文件的添加和仿真演示。

2、添加仿真文件

第一步点击Add Sources添加仿真文件，具体步骤如下：

接下来点击Add or create simulation sources,再点击Next

点击Create File创建文件

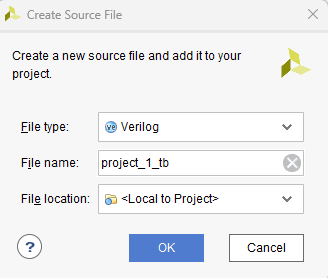

一般将其命名为文件名_tb，其中tb为testbench的缩写，一般为仿真测试文件，再点击OK

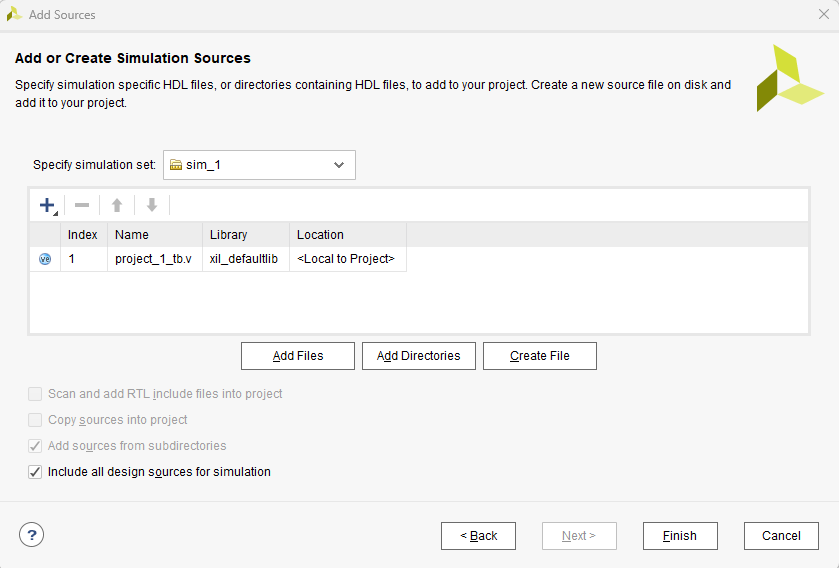

最后点击Finish完成文件创建

3、编写仿真文件代码

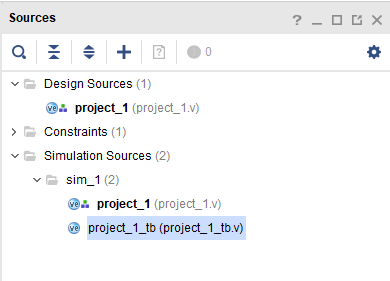

之后在sim_1文件夹下可以找到创建的文件

在上述部分完成仿真代码的编写之后点击保存按钮

4、进行仿真设置

鼠标右键点击SIMULATION,之后再点击Simulation Settings

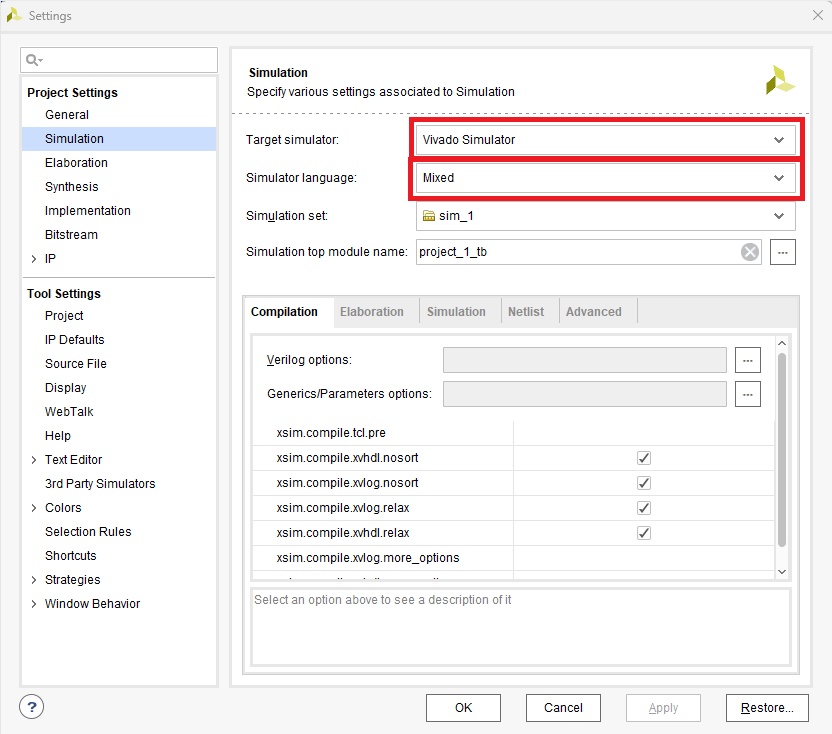

上方红框为仿真软件，我们选择Vivado Simulator也即vivado自带的仿真软件；下方为仿真语言类型我们选择Mixed也即混合型

在Simulation中所示位置可以调节仿真的步进时长，此处设置为10ms；之后点击OK完成设置

5、功能仿真

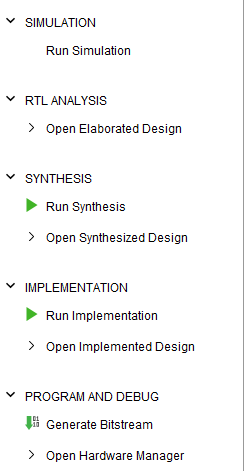

点击Run Simulation 之后点击第一个Run Behavioral Simulation 进行功能仿真

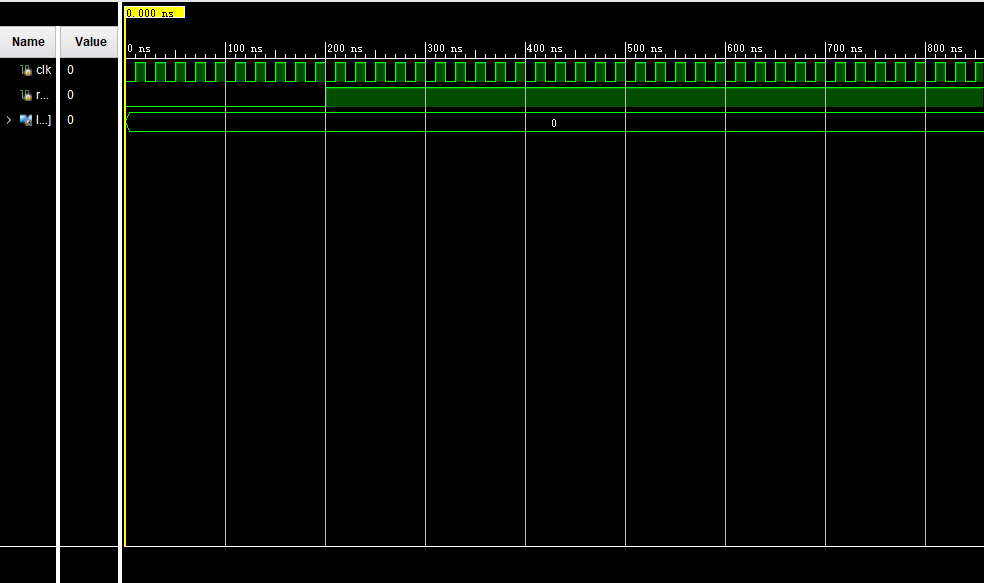

运行结束后即可查看仿真结果并且进行相应的调节观察仿真波形图
