基于单片机和蓝牙控制的智能小车设计

摘要 ： 本文设计了一种以智能手机为平台控制小车的控制系统，该系统以蓝牙为通信模块，手机通过蓝牙发送信号给小 车上的蓝牙模块，从而驱动电机实现小车各种运动，提供了一种无线遥控小车的新思路。设计了该系统的硬件与软件，并 进行联机调试，调试结果正确有效。结果显示 ：小车可以接收手机发出的信号，并且可以灵活的执行前进、后退、左转、右 转、停止等实时控制功能。

关键词 ：智能手机 ；蓝牙 ；单片机 ；智能小车

0 引言

随着科技水平高速发展，各式各样的智能设备走进了人 们的日常生活，各类智能家用电器在现代家庭的使用比例逐 渐升高。但这些智能家电的遥控器各式各样，并不能通用，给 人们的使用带来了不便。同时，在中国，智能手机的使用已非 常普遍，因此用智能手机当作遥控器对各类家电进行控制越 来越受到大家的关注 。本文设计了一种基于单片机和安 卓手机蓝牙控制的智能小车系统，实现了手机对小车的遥控 设计，正确有效，且该系统只需将某些模块稍作改动即可控 制其它家用电器，方便快捷。

1 总体方案设计

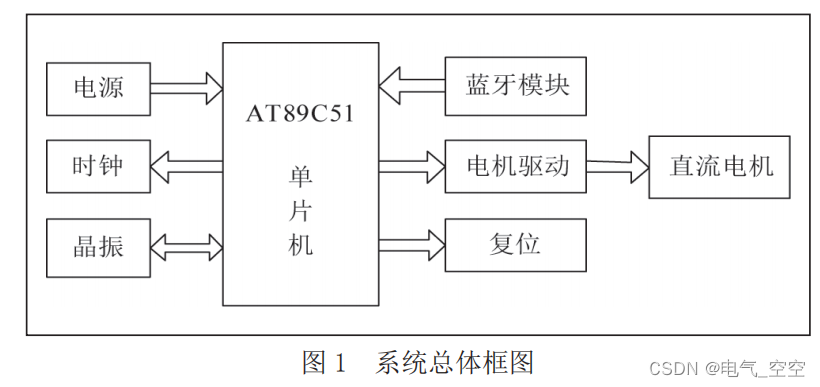

该系统通过智能手机和小车上的蓝牙模进行通信，从 而实现小车上的单片机来控制电机驱动实现小车的前进、后 退、左转、右转和停止。蓝牙接收模块与手机端的蓝牙连接配 对，来接收手机发送过来的蓝牙无线信号，再将该信号传递 给单片机，通过单片机来分析传递过来的信号来跳转不同的 子程序来控制电机的驱动，从而实现小车各种运动，其总体 系统框图如图 1 所示。因此，本系统设计主要分为两大部分 ： 一是设计以单片机为主控制器的智能小车系统的软硬件，二 是完成智能手机与小车蓝牙模块通信的设计。

2 硬件设计

整个系统的硬件设计共有 4 部分组成：单片机控制模块、 电源模块、电机驱动模块以及蓝牙模块。其中电源模块为整 个系统供电，包括单片机、电机驱动、蓝牙模块等，为简单操 作，采用干电池供电模式，后期还可改装为太阳能与蓄电池 配合供电方式。

2.1 单片机控制模块

单片机控制系统实现对蓝牙模块输入数据采集、分析 处理后来控制电机驱动，进而实现控制小车的前进、后退、左 转、右转、停止等不同动作的目的。

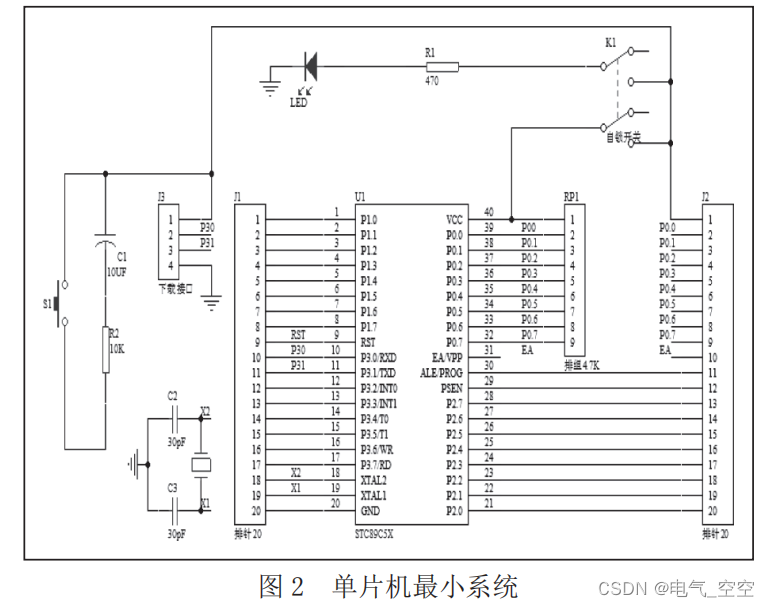

单片机最小系统就是让单片机能正常工作并发挥其功 能时所必需的组成部分，也可以理解为是用最少的元件组成的单片机可以工作的系统。对 51 系列的单片机来说，最小系 统一般包括 ：单片机、时钟电路、复位电路，输入输出设备等。本文所设计的单片机最小系统如图 2 所示。

2.2 电机驱动模块

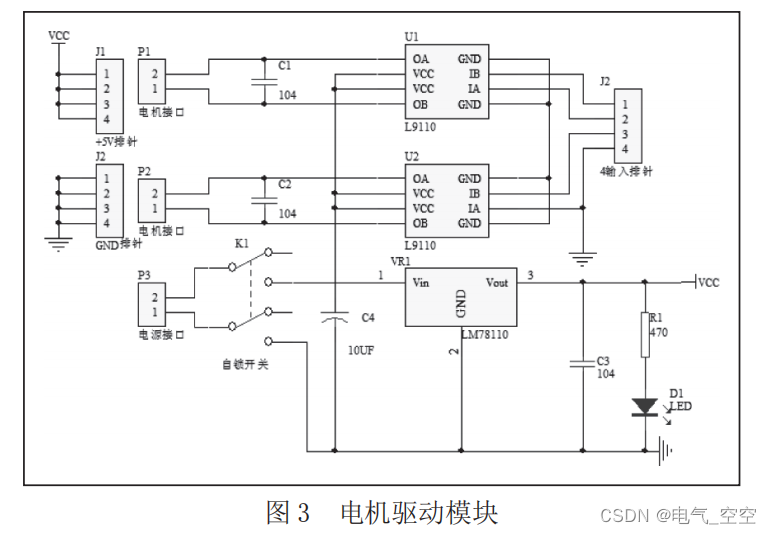

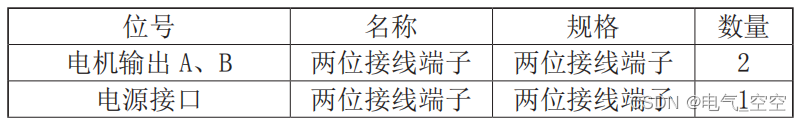

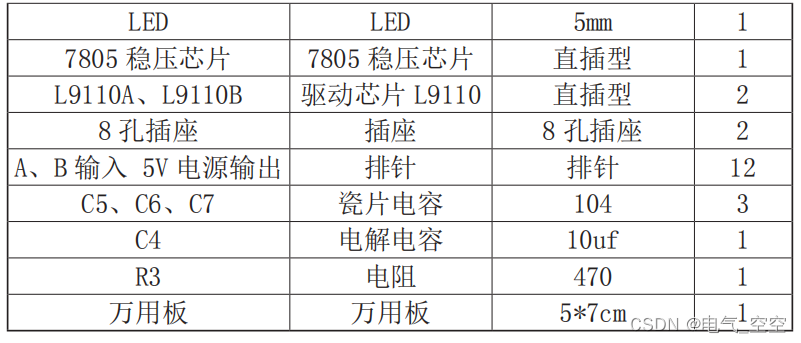

用驱动芯片 L9110 设计制作的电机驱动模块，该模块具 有驱动电流大、电路简单无需外围器件、稳定性高等优点 [7] 。 本系统所设计的驱动模块如图 3 所示，原件清单如表 1 所示。

表 1 电机驱动模块原件清单

2.3 蓝牙模块

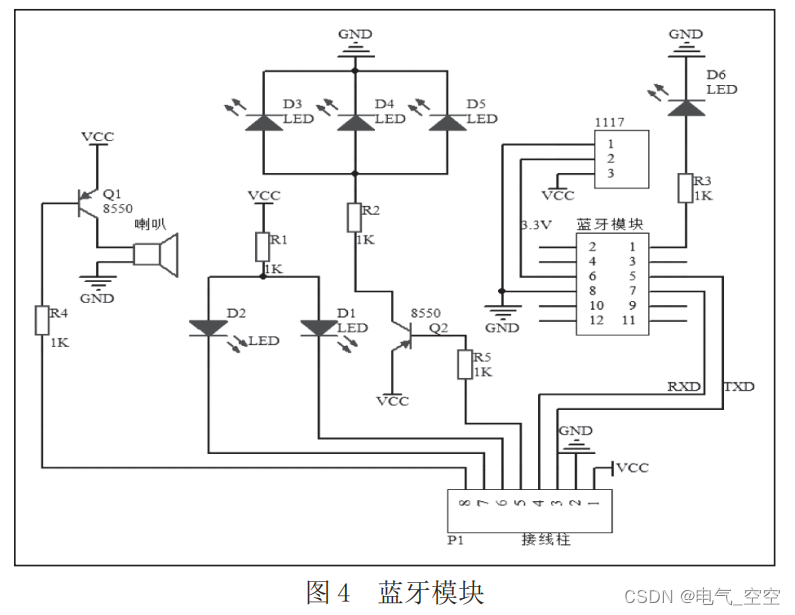

小车上的蓝牙模块是负责接收智能手机所发出的蓝牙 信号，从而实现手机控制小车的，其电路图如图 4 所示。

3 软件设计

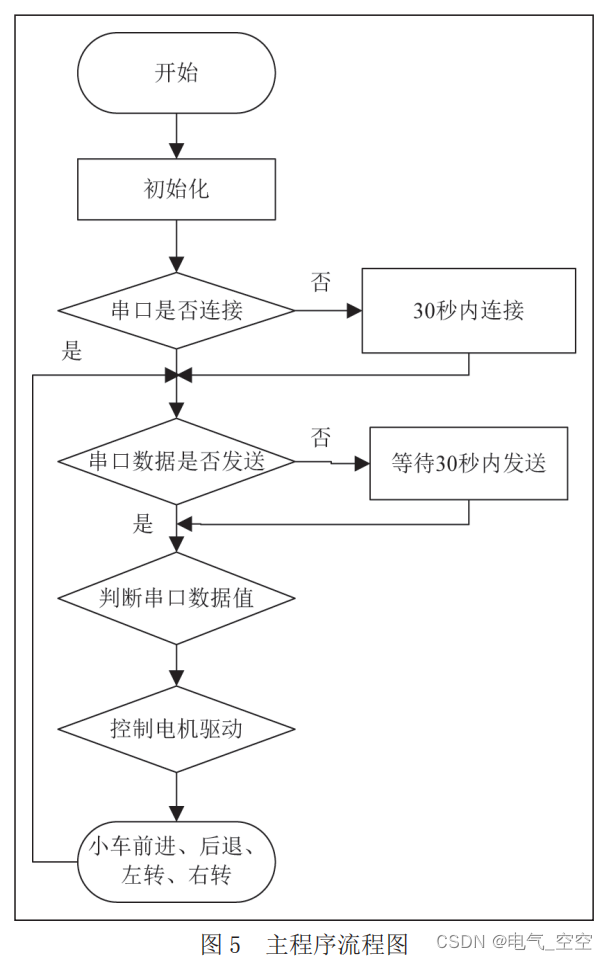

主程序是在单片机的控制下完成的，通过对蓝牙模块输 入的指令信息进行分析处理，来控制电机驱动，进而达到控 制小车运行的目的，其流程图如图 5 所示。

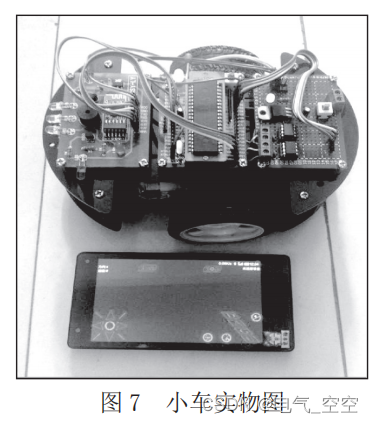

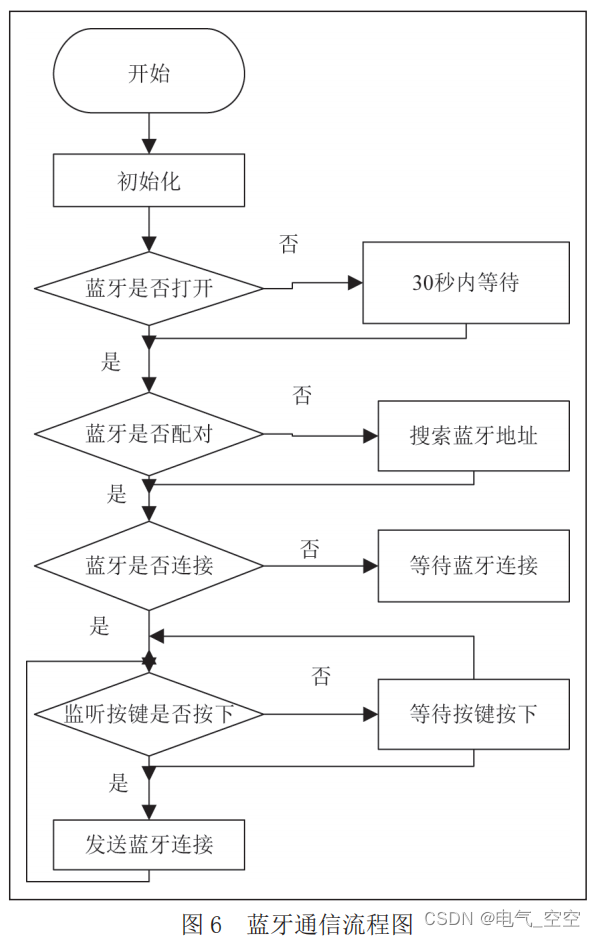

本设计关键还在于蓝牙信号的通信，手机所发送的信号 通过小车上的蓝牙模块接收，若两者不能匹配功能也不能实 现，因此蓝牙模块的软件尤为重要，其流程图如图 6 所示。将 软硬件联合调试，可以实现手机对小车的智能控制，正确有 效，其实物如图 7 所示。

4 结语

近年来，利用智能手机来控制各类智能家电凭借其简单 方便的优势，越来越受到人们的关注与喜爱。本文设计了一 种以智能手机为平台控制小车的控制系统，该系统以蓝牙为 通信模块，手机通过蓝牙发送信号给小车上的蓝牙模块，从而驱动电机实现小车各种运动，提供了一种无线遥控小车的 新思路。设计了该系统的硬件与软件，并进行联机调试，调试 结果正确有效，且该系统只需将某些模块稍作改动即可控制 其它家用电器，方便快捷。结果显示 ：小车可以接收手机发出 的信号，并且可以灵活的执行前进、后退、左转、右转、停止等 实时控制功能。
