💥1 概述

主要特点还包括：

- 提供高度可定制化的接口，使用户能够根据自己的需求和应用场景对系统进行灵活配置。

- 支持多种不同类型的惯性传感器，包括加速度计、陀螺仪和磁力计，以满足不同应用的需求。

- 实现了多种姿态解算算法，如卡尔曼滤波、扩展卡尔曼滤波等，以提高导航系统的精度和稳定性。

- 提供了丰富的数据处理和分析功能，包括数据校准、误差补偿、数据融合等，以确保导航系统的可靠性和准确性。

- 支持实时导航和后处理导航两种模式，以满足不同用户的实时性和精度要求。

基于IMU/GPS融合的姿态解算算法研究：卡尔曼滤波与扩展卡尔曼滤波的深度解析

一、IMU与GPS的互补特性与融合需求

IMU（惯性测量单元）和GPS（全球定位系统）是导航系统的核心传感器，二者特性高度互补：

1. IMU的优势与局限：
   • 基于牛顿力学定律，通过加速度计和陀螺仪直接测量载体的三轴加速度与角速度，更新频率可达100Hz以上。
   • 提供连续姿态信息（俯仰、横滚、偏航角），但积分运算导致误差随时间累积，位置漂移可达米/秒级别。
2. GPS的定位特性：
   • 提供绝对位置信息（经纬度），无累积误差，但更新频率低（1-10Hz），且易受遮挡干扰。
3. 融合必要性：
   • IMU在GPS信号丢失时提供短期高频率定位，而GPS定期修正IMU的累积误差，形成闭环校准。二者结合可平衡精度与实时性，满足自动驾驶、无人机等场景需求。

---

二、卡尔曼滤波（KF）在姿态解算中的核心原理

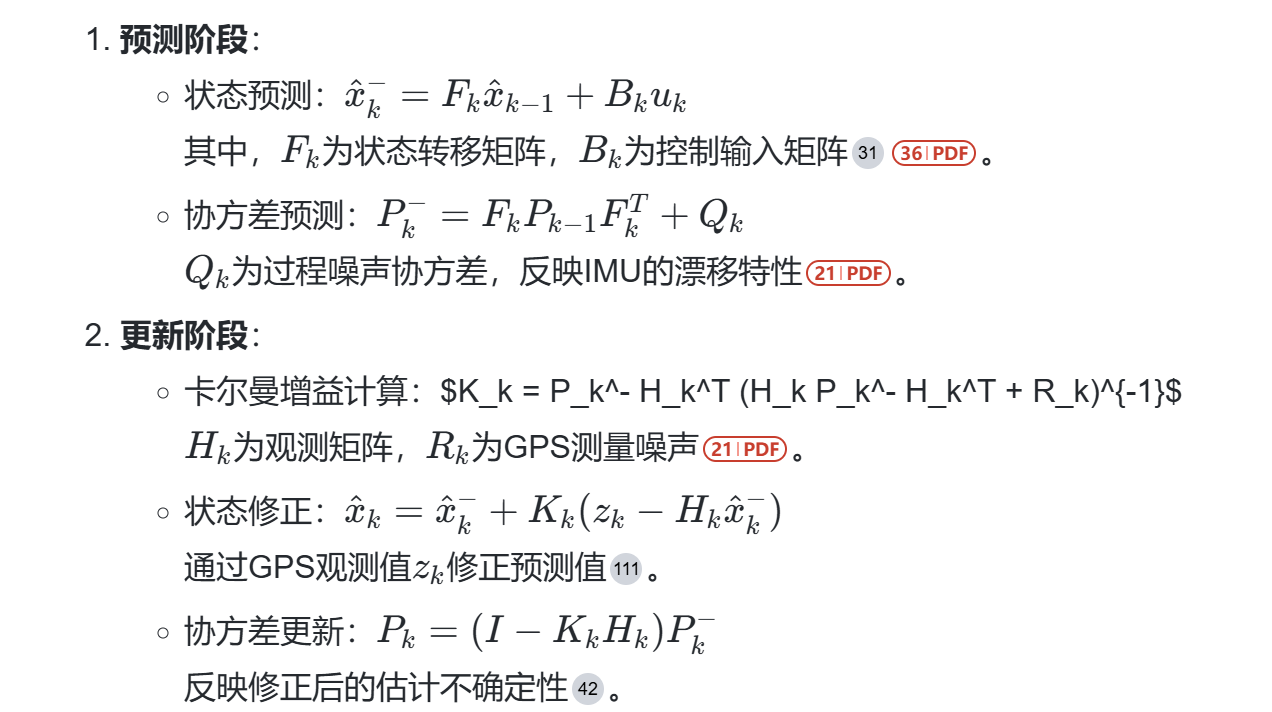

卡尔曼滤波通过递推算法实现动态系统状态的最优估计，其核心步骤包括：

1.

应用场景：在四旋翼飞行器中，KF融合陀螺仪角速度和加速度计数据，抑制陀螺仪漂移，提升姿态角（俯仰、横滚）解算精度。

---

三、扩展卡尔曼滤波（EKF）的改进与非线性处理

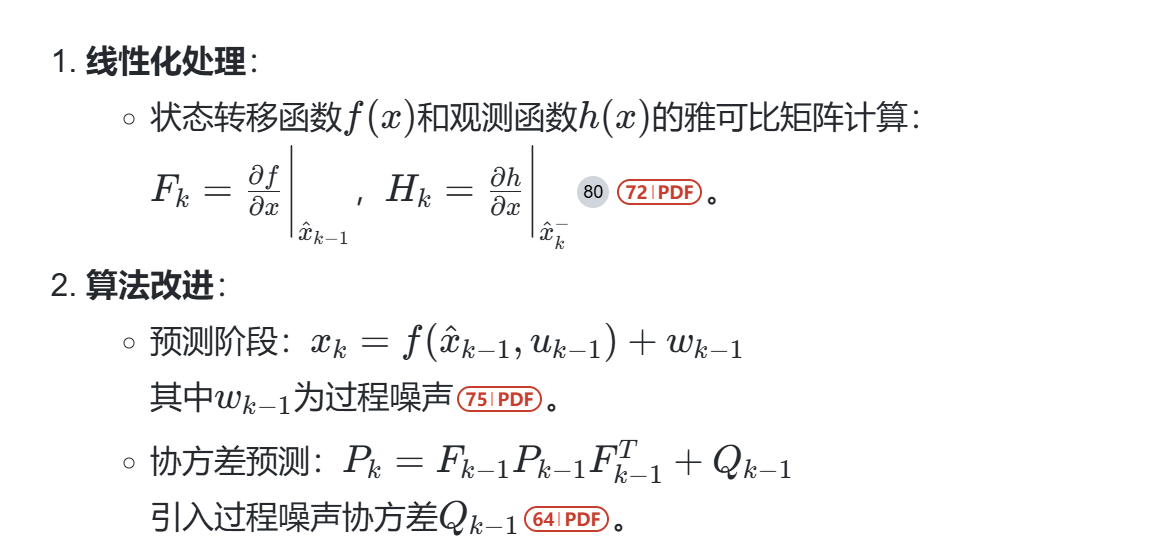

针对IMU/GPS融合中的非线性问题（如姿态四元数模型），EKF通过一阶泰勒展开实现局部线性化：

1.
2. 优势：
   • 支持非线性系统（如四元数姿态模型），在车辆定位中可将位置误差降低30%以上。

---

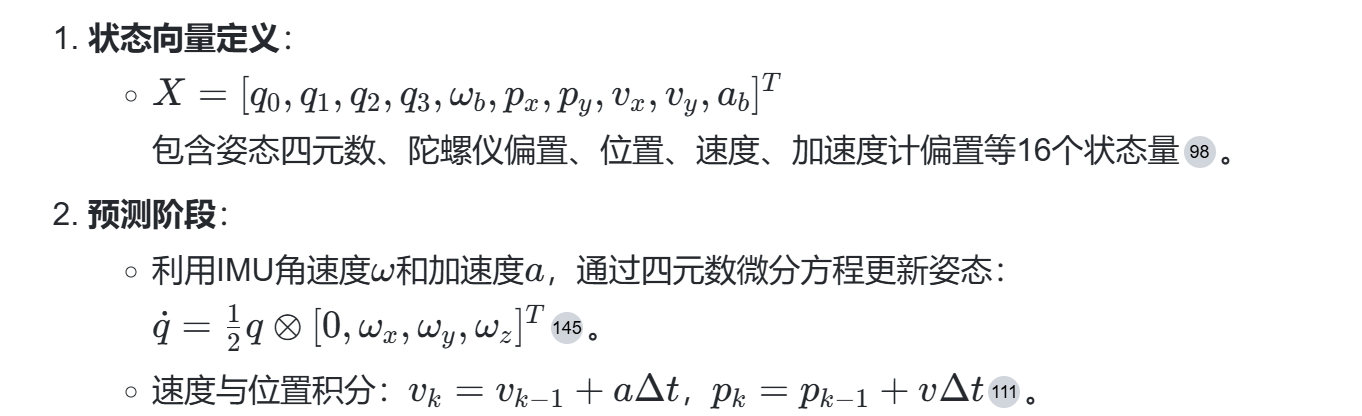

四、IMU/GPS融合中的EKF实现步骤（以车辆导航为例）

1.
2. 观测更新：
   • GPS位置数据作为观测值，通过ENU坐标系转换与预测位置对比，计算卡尔曼增益并修正状态。
3. 误差补偿：
   • 在线估计IMU的零偏（ωb​, ab​），动态调整噪声协方差矩阵Q和R。

---

五、算法对比与进阶方向

1. EKF vs UKF（无迹卡尔曼滤波）：
   • UKF通过Sigma点传播避免线性化误差，在强非线性系统（如高速机动无人机）中姿态角均方根误差比EKF低15%。
   • 代价：计算复杂度从O(n3)O(n3)增至O(n2N)O(n2N)（NN为Sigma点数），实时性受限。
2. 自适应滤波：
   • 自适应EKF（AEKF）根据IMU噪声特性动态调整QQ和RR，在GPS信号断续时提升鲁棒性。
3. 多传感器融合：
   • 引入磁力计辅助偏航角解算，结合视觉里程计（VIO）实现GNSS拒止环境下的高精度定位。



---

六、实际应用案例

1. 自动驾驶车辆：
   • 某厂商采用EKF融合IMU（100Hz）与GPS（10Hz），在隧道内实现2米/5秒的定位误差，较纯IMU降低80%。
2. 卫星导航：
   • GRACE双星通过EKF融合IMU与GPS数据，运动速度估计误差小于0.1mm/s。
3. 无人机姿态控制：
   • 基于四元数EKF的飞行控制器，横滚角误差从±2°降至±0.5°，显著提升悬停稳定性。

---

七、总结与展望

卡尔曼滤波家族算法通过动态融合IMU/GPS数据，有效平衡了高频响应与长期稳定性需求。未来趋势包括：

• 硬件协同优化：MEMS-IMU与片上滤波算法集成，降低功耗与延迟。
• AI增强滤波：利用LSTM网络预测IMU误差，减少对GPS的依赖。
• 标准化框架：如《面向网联智能驾驶的评测系统构建规范》中提出的IMU/GPS参数要求。

通过持续优化算法结构与多模态融合，IMU/GPS组合导航系统将在复杂环境中实现厘米级定位精度，推动自动驾驶与无人机技术的全面落地。

📚2 运行结果

部分代码：

%% initinalize variables
Mi  = max(size(ref.vel));
ti  = ref.t;
vel = ref.vel;
R2D = 180/pi;
% real
lat_e = zeros(Mi,1);
lon_e = zeros(Mi,1);
h_e   = zeros(Mi,1);

lat_e(1) = ref.lat(1);
lon_e(1) = ref.lon(1);
h_e(1)   = ref.h(1);
% add noise
lat_noise = zeros(Mi,1);
lon_noise = zeros(Mi,1);
h_noise   = zeros(Mi,1);

lat_noise(1) = ref.lat(1);
lon_noise(1) = ref.lon(1);
h_noise(1)   = ref.h(1);

vel_noise     = zeros(Mi,3);
vel_noise(1,:)= ref.vel(1,:);

roll_noise  = zeros(Mi,1);
pitch_noise = zeros(Mi,1);
yaw_noise   = zeros(Mi,1);
roll_noise(1)  = imu.ini_align(1);
pitch_noise(1) = imu.ini_align(1);
yaw_noise(1)   = imu.ini_align(1);
% Initialize biases variables
    gb_drift = imu.gb_drift';
    ab_drift = imu.ab_drift';
    gb_fix   = imu.gb_fix';
    ab_fix   = imu.ab_fix';

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

• R. Gonzalez, J. Giribet, and H. Patiño. NaveGo: a simulation framework for low-cost integrated navigation systems, Journal of Control Engineering and Applied Informatics, vol. 17, issue 2, pp. 110-120, 2015. Eq. 26.

• Analog Devices. ADIS16400/ADIS16405 datasheet. High Precision Tri-Axis Gyroscope, Accelerometer, Magnetometer. Rev. B.

• Analog Devices. ADIS16488 datasheet. Tactical Grade Ten Degrees of Freedom Inertial Sensor. Rev. G.

• Rodrigo Gonzalez，Carlos Catania和Paolo Dabove（2016）
