ZYNQ 常见问题解决方法

0 BD文件更改后，需要做以下三步

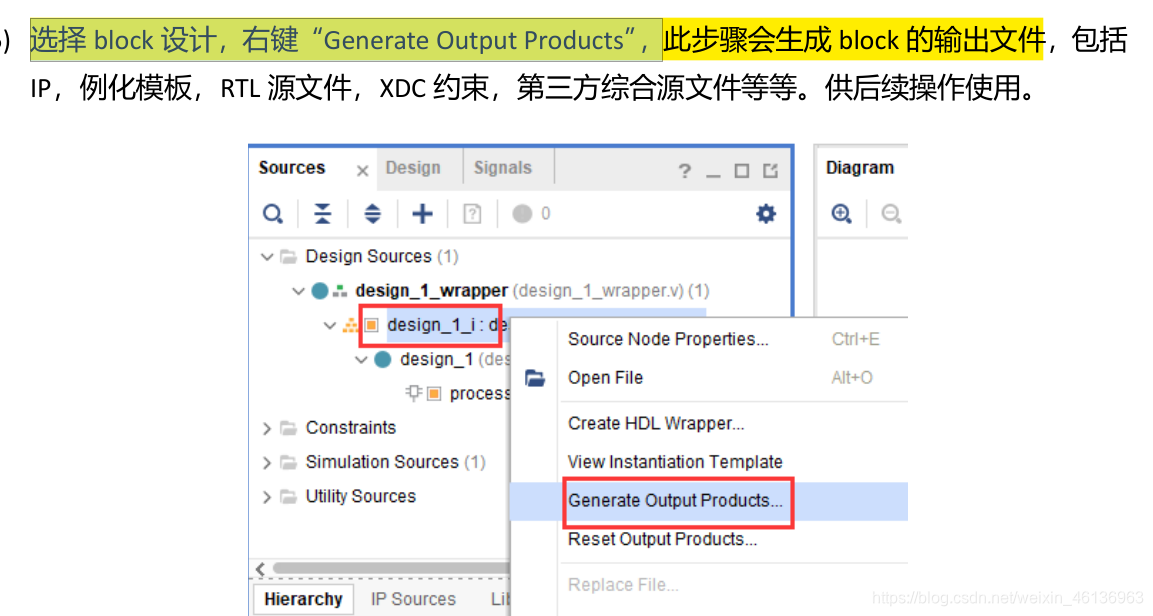

（1）选择 block 设计，右键“Generate Output Products”。

（2）如果包含约束文件，或者添加了ILA，要生成比特流文件
（3）在菜单栏“File -> Export -> Export Hardware…”导出硬件信息，这里就包含了 PS 端的配置信息。

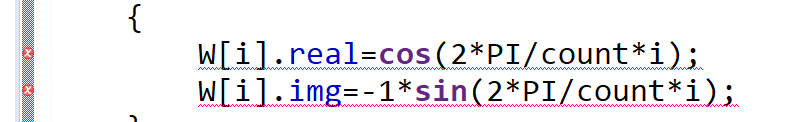

1 SDK里面无法识别cos 、sqrt等函数，如何解决

1.没有添加需调用的头文件

解决方案：添加对应的头文件。#include “math.h”

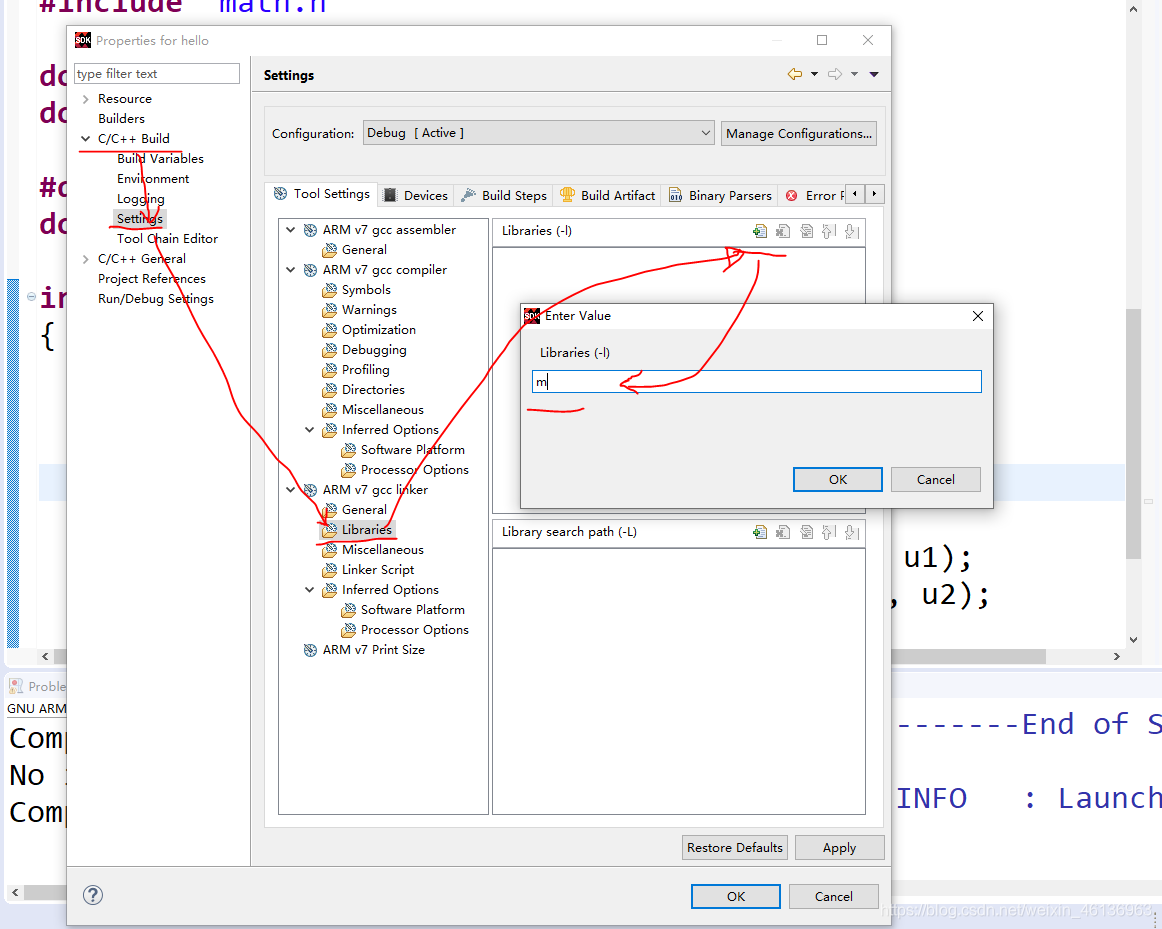

2.没有添加库函数(比较容易被忽略的一个步骤)

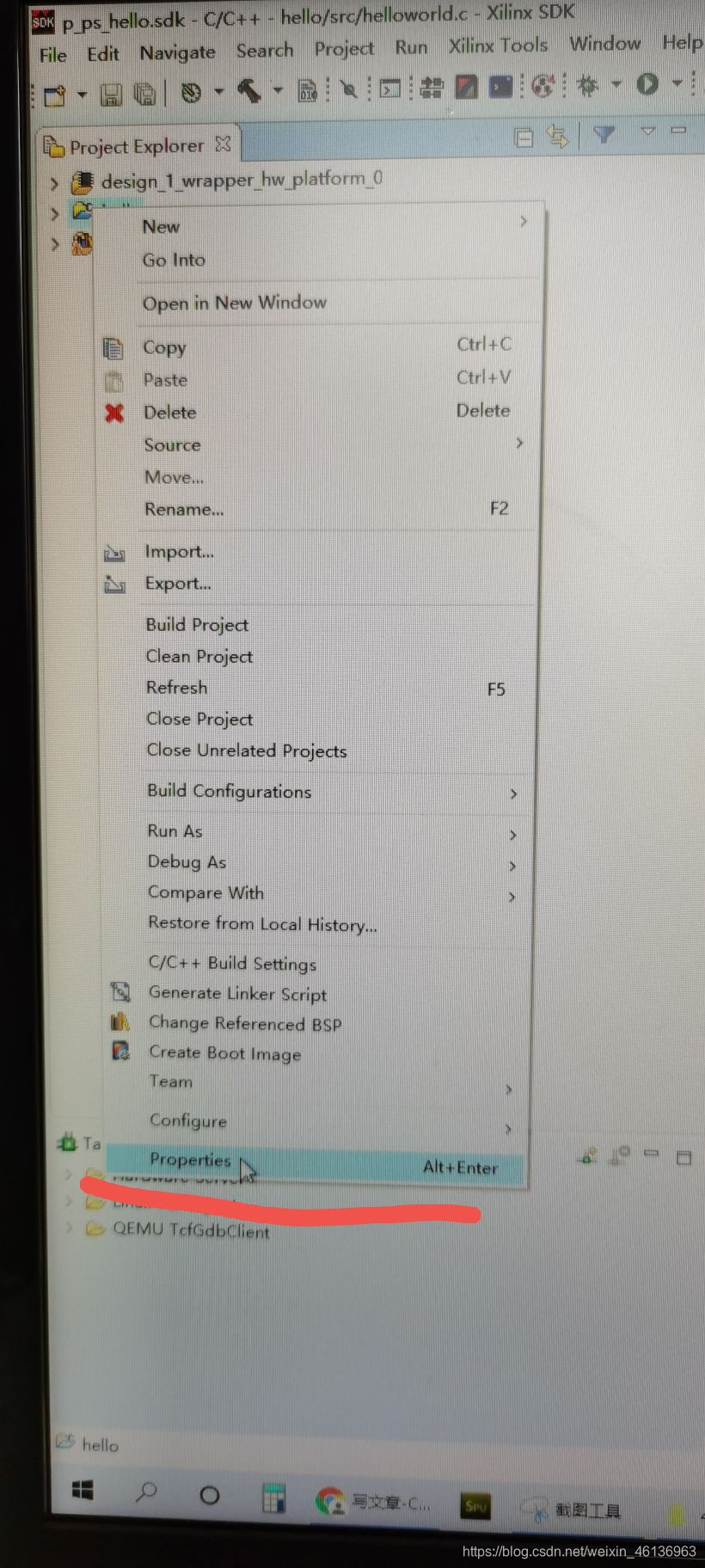

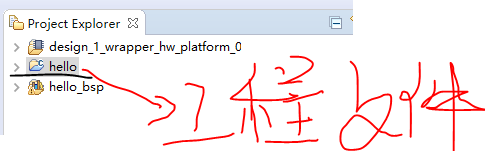

解决方案：点击工程文件，右键，选择Properties

2 如何显示行数

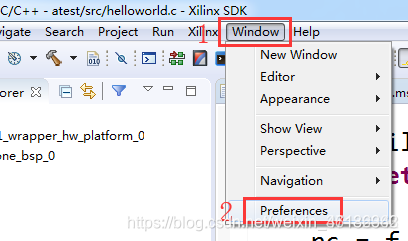

首先打开SDK，选择Window -> Preferences

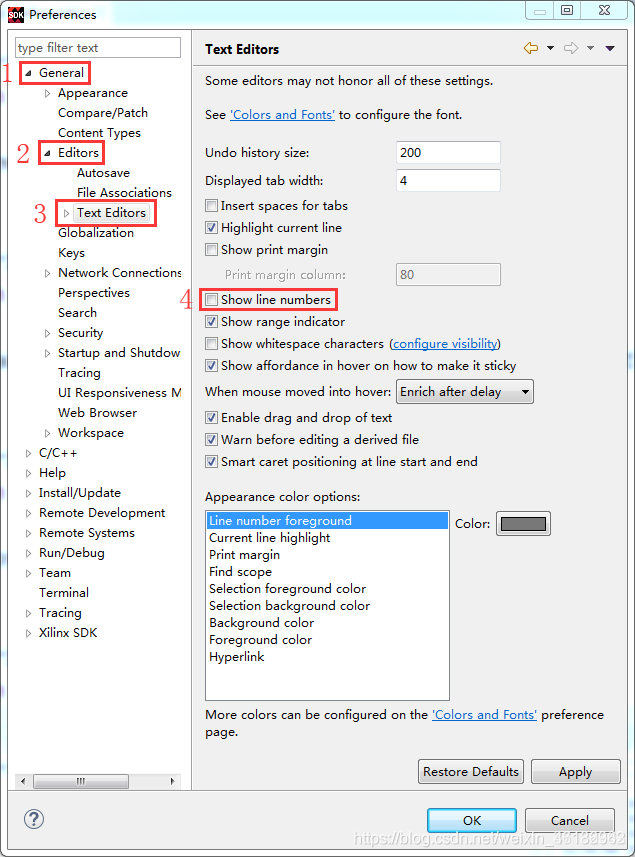

其次选择General -> Editors -> Text Editors，勾选Show line numbers选项。

最后点击 Apply 和 OK 完成设置。

3 如何批量注释

ctrl+斜杠，两次ctrl+斜杠即为取消注释

4 project explorer窗口被关闭后如何打开

window-------show View----others----general-----project explorer

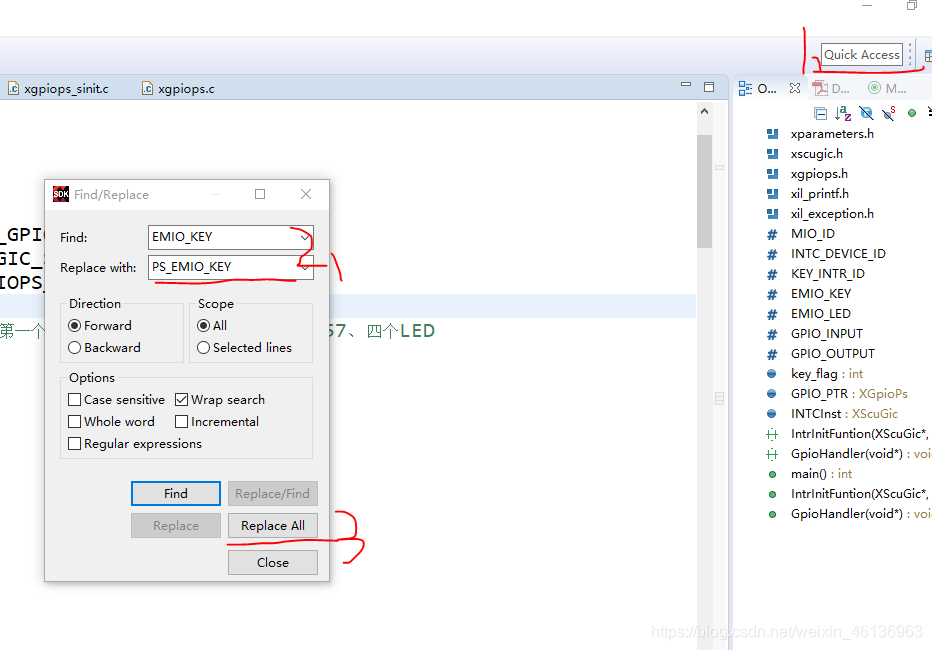

5 如何批量替换

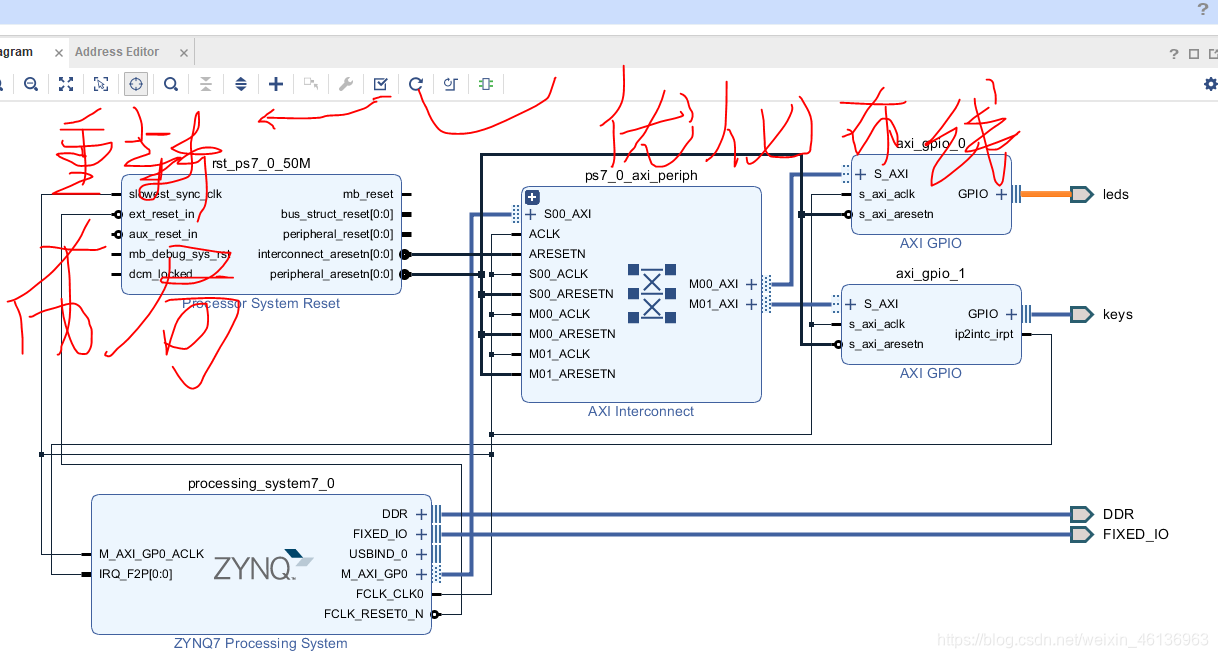

6 BD如何优化布局、优化布线

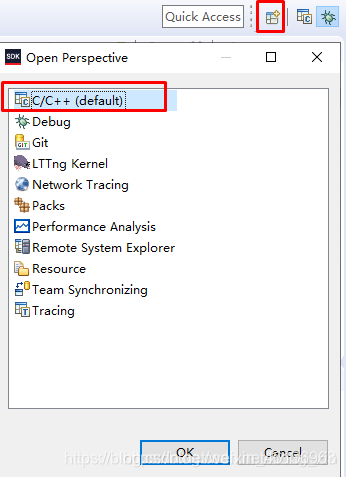

7 SDK如何退出debug模式

8 #include "xscugic.h"提示未定义

第一步：新建一个基于hello world模板的工程（不是空工程）
第二步：将原来的所有文件复制到新建工程中。
做完上述操作后，会提示无法识别cos 、sqrt等函数。此时见本文的 1

9 打开SDK时，发现在system.mss找不到对应的例程

这是因为我们在vivado中，没有重新导出硬件信息。
解决方法：PL端：file----export----export hardware。

10 BD文件生成的 Create HDL wrapper如何移植到自己的顶层源文件中

见bilibili的米联客的《CH22 利用AXI DMA 批量发送数据到PS》视频

11 ZYNQ_SDK报错解决_“AP transaction error, DAP status f0000021”

解决方法：关闭FPGA的电源，再上电重启。

12 修改BD文件后，如何保证更改成功

步骤：

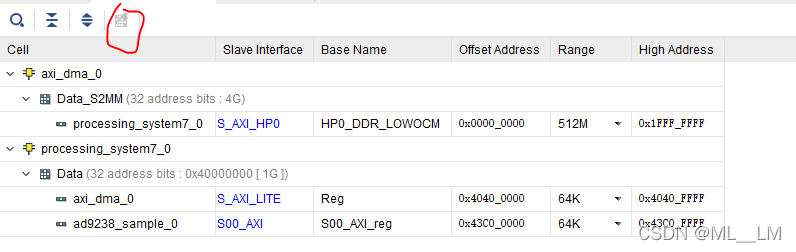

(1) 点击分配地址，如第二幅图
(2）点击验证，如上图1，确保没有错误和警告
(3）单击BD文件，右键，重新点击 generate output products。
(4）重新生成比特流文件。点击 generate bitstream。
(5）删除SDK文件，重新export 硬件，再启动SDK。

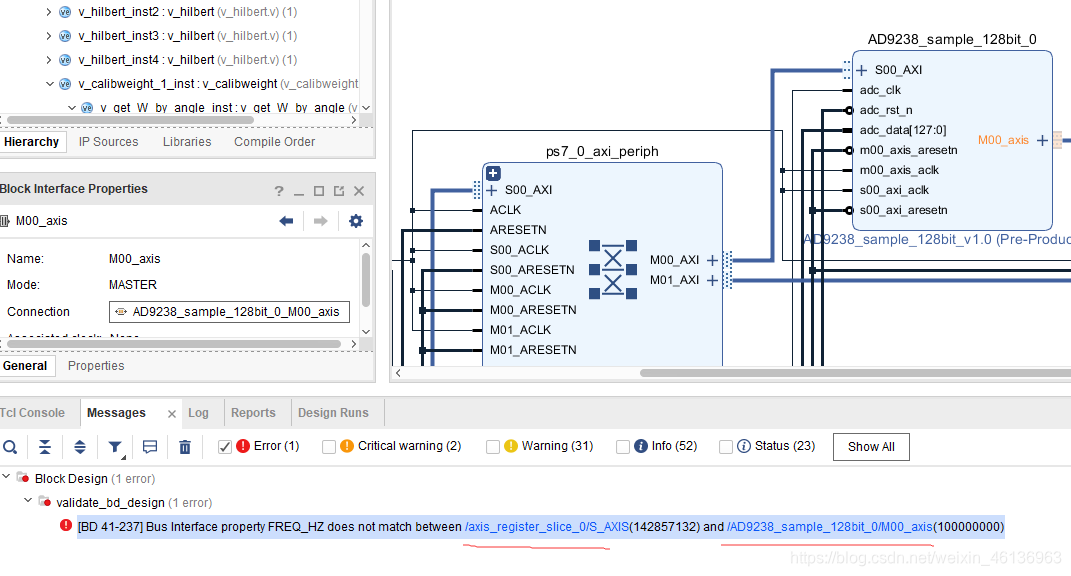

13 BD文件的两个时钟频率不匹配如何解决

解决方法：
法一：删除相连的两个IP，重新添加

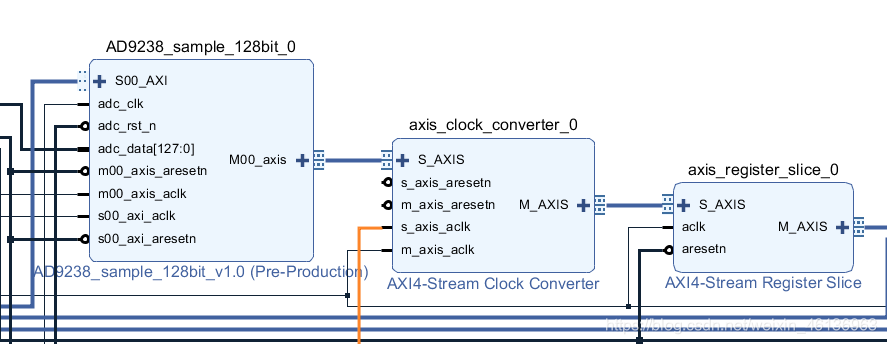

法二：添加一个IP。AXI Clock Converter
In IPIntegrator, there is an “AXI Clock Converter” IP that must be inserted to resolve that issue.
法三：最有可能的原因
由于AXI接口是外部自己写的IP，默认时钟100M。

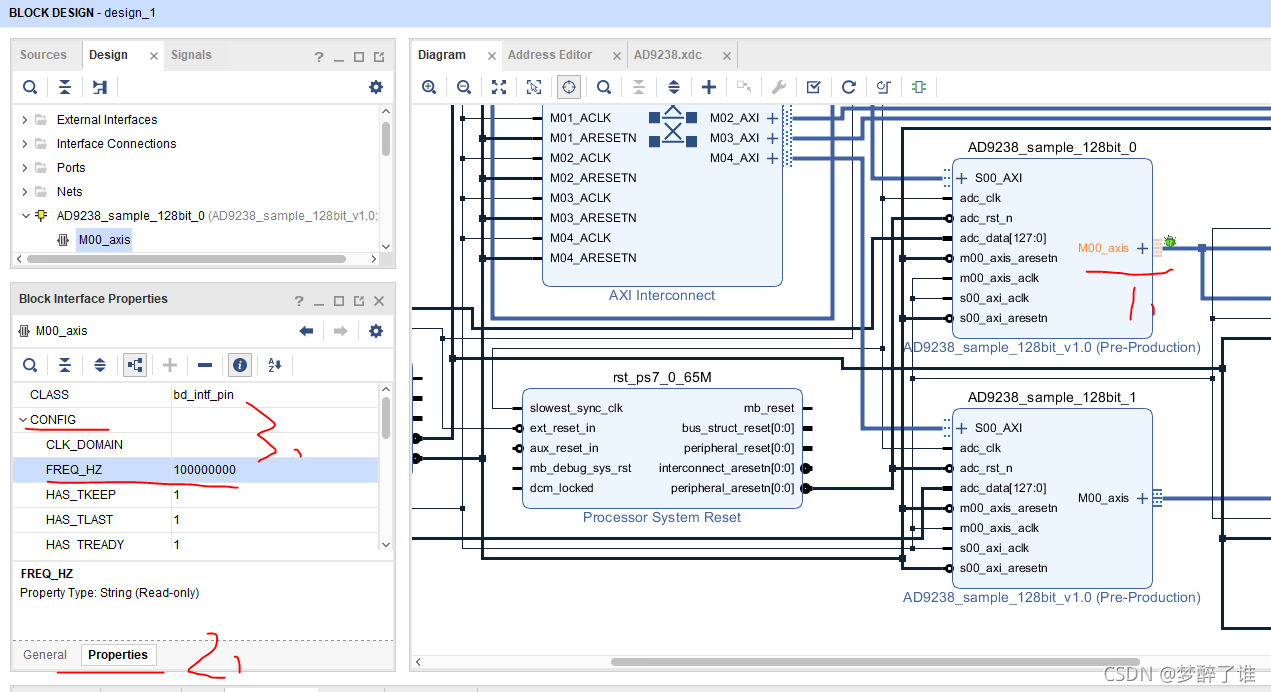

解决方法：单击M00_axis------点击properties-----找到config–点击FREQ_HZ

如何解决read_only?

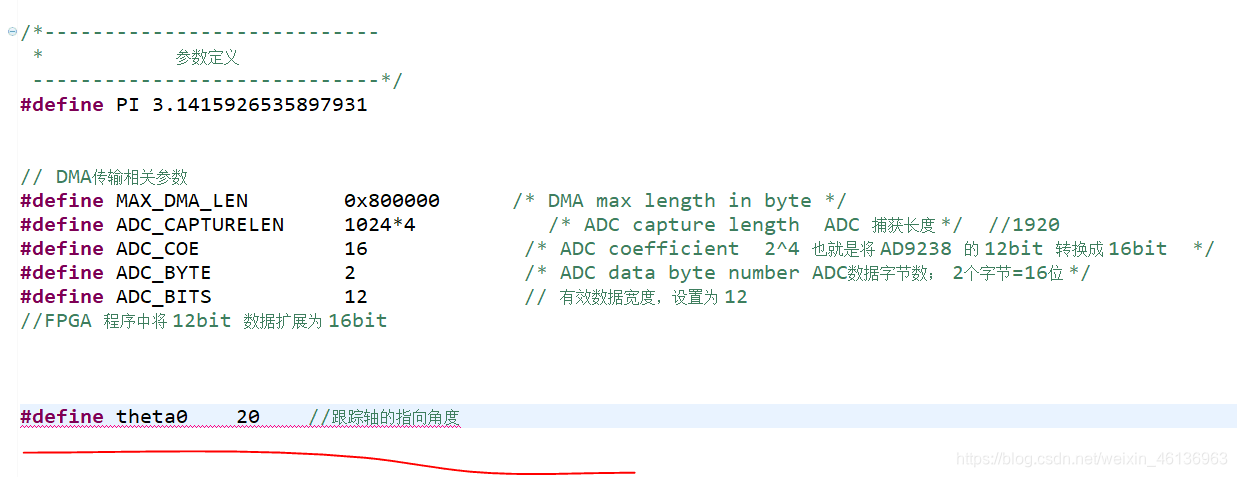

14 ARM端将所有的参数放在一个头文件时，报错

解决方法：
如果变量在头文件已经定义时，那么其他c文件和h文件不能再次出现定义该变量的函数

比如函数：
double dmc_angle_est(double theta0, double u1, double u2);
这样就会报错。应该删除theta0的定义。改为
double dmc_angle_est(double u1, double u2);

15 移植SDK工程时，如何避免出错

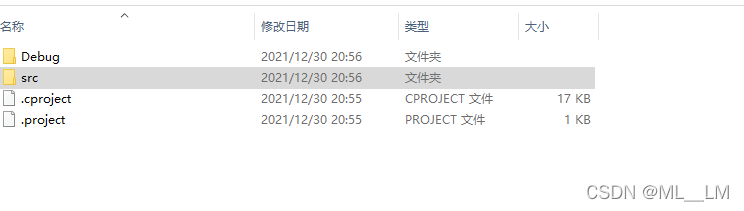

自己重新命名，只复制src文件
