unity spine 实现不规则区域的点击

在unity的ui中，美术提供的spine动画可能是不规则形状的，会有很多透明区域。当这种spine作为可点击区域的时候就很容易点到我们不希望响应的地方，特别是当元素比较密集的时候。

比如一个世界地图，如果每个版块是用spine来做的，那边界就非常容易误触。

初步想到的几种解决方案

1、用2d形状碰撞器。但是连线画边界很麻烦，而且做不到一劳永逸。或许可以自己写组件，但这里不详细说了。
2、改用组件Image，它是内置支持对透明区域进行点击过滤的，或许可以借用Image组件来作为Button的交互媒介，只要Image裁剪成spine的形状即可。
3、对SkeletonGraphic进行扩展（继承），使其像Image那样可以支持对被点击到的位置进行二次确认。

这里建议用第3种方法，最简单可靠。

第2种 用Image替代

我最先尝试的方案，成功了，但是没完全成功，会与Mask组件冲突。需要用Mask的可以直接跳过这里。

思路：先绘制spine，写入模板值。再绘制作为响应触媒的Image，比较模板值。关掉spine的raycast target，通过Image接收点击给Button。
实现过程：
1、内置的UI-Default.shader支持模板测试，直接新建个材质调参数就行了。

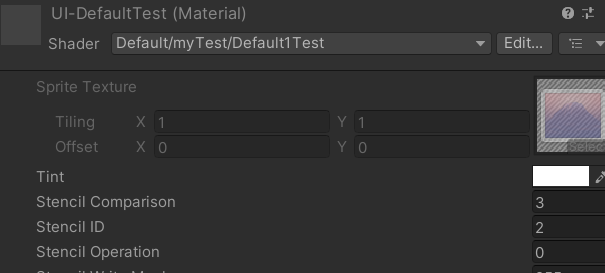

compare=3代表模板值要求相等，ID是要比较的id，operate=0代表通过模板测试之后不用改变模板值。其它的数字含义可以自己查。

2、spine的内置shader——"Spine/SkeletonGraphic"虽然也支持，但是被隐藏了，没有显示到编辑器面板上，所以自己拷贝了一下，去掉这些地方的HideInInspector特性

        _StencilComp ("Stencil Comparison", Float) = 8 //8 = always, 2=less, 3=equal
        _Stencil ("Stencil ID", Float) = 0
        _StencilOp ("Stencil Operation", Float) = 0 //0=keep, 2=replace

然后同样新建个材质，传入参数

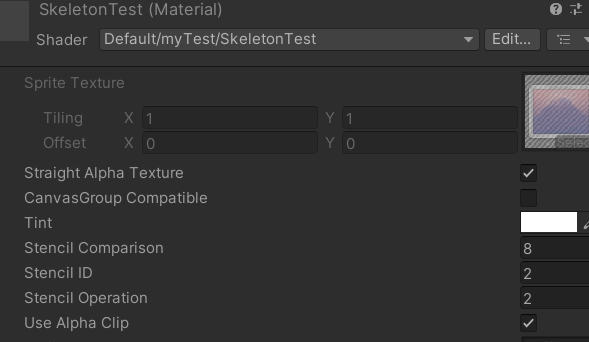

8代表总是通过测试，id写2，操作2代表将模板缓冲区的值替换为id的值。
需要勾选alpha clip，这样才会让那些纯透明区域的模板值保持为默认值。

3、在spine节点下面新增一个Image节点，挂上Button组件。替换spine和Image的材质为刚刚新建的。
4、设置这个Image的初始透明度为一个阈值，比如0.1，不干扰显示就行。代码里设置Image.alphaHitTestMinimumThreshold是0.1，如此透明度小于0.1的区域将不会接收点击。

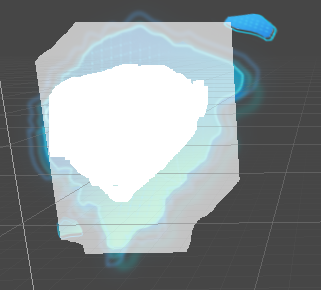

结果，绘制一个类似非洲的版块如下图，这里为了方便查看，我把Image的初始透明度调高了。

问题
当这个spine上级有任意一个拥有Mask组件的父节点时，这个方法会失效。

因为裁剪图片的方法是用模板测试，而内置的Mask组件会强制修改所有子节点的模板测试，使自己写的模板测试无法生效。
强制替换涵盖了所有子节点（包括层次更深的子节点）身上的Image和SkeletonGraphic等图形组件。可以去查看Mask.cs和SkeletonGraphic.cs里的代码。

第3种 重写SkeletonGraphic

既然Image都能实现，那spine应该也能实现。
先看看Image是怎么实现的，它实现了ICanvasRaycastFilter接口，方法是这样

public virtual bool IsRaycastLocationValid(Vector2 screenPoint, Camera eventCamera)
{
            if (alphaHitTestMinimumThreshold <= 0)
                return true;
            if (alphaHitTestMinimumThreshold > 1)
                return false;
                ……
                ……
}

然后 Graphic.cs里的Raycast方法会检查碰到的图形组件有没有ICanvasRaycastFilter。
那我们也实现一下这个接口就行了。内置的SkeletonGraphic没有实现，所以需要自己继承一个出来。

using Spine;
using UnityEngine;
using Spine.Unity;

#if NEW_PREFAB_SYSTEM
	[ExecuteAlways]
#else
[ExecuteInEditMode]
#endif
[RequireComponent(typeof(CanvasRenderer), typeof(RectTransform)), DisallowMultipleComponent]
[AddComponentMenu("Spine/SkeletonGraphicTest")]
public class SkeletonGraphicTest : SkeletonGraphic, ICanvasRaycastFilter
{
    public bool IsRaycastLocationValid(Vector2 sp, Camera eventCamera)
    {
        // Texture2D t2 = this.mainTexture as Texture2D; //这个是图集，别直接采样，你没有uv坐标
        // foreach (var VARIABLE in TexturesMultipleCanvasRenderers.Items)
        // {
        //     Texture t23 = VARIABLE;
        // }

        if (!RectTransformUtility.ScreenPointToLocalPointInRectangle(rectTransform, sp, eventCamera, out Vector2 local))
            return false;

        MatchRectTransformWithBounds(); //要算点击位置的相对偏移了，更新一下尺寸

        var size = GetComponent<RectTransform>().sizeDelta;
        var localOffsetX = local.x + size.x * 0.5f; //local的值相对于RectTransform的中心点，得转换成相对于左下角的
        var localOffsetY = local.y + size.y * 0.5f;

        // 获取当前绘制出来的的 Attachment 图片
        foreach (var slot in this.Skeleton.DrawOrder)
        {
            if (slot.Attachment is RegionAttachment regionAttachment)
            {
                var region = regionAttachment.Region as AtlasRegion;
                var page = region.page;
                var mat = page.rendererObject as Material;
                Texture2D texture2D = mat.mainTexture as Texture2D;

                float initPosX = 0; //区域的左下角相对于图集的位置
                float initPosY = 0;
                if (region.degrees == 90)
                {
                    //正常按BLX、BLY等坐标算，左下角为0,0，然后顺时针排列，到最后右下角是7,8
                    initPosX = texture2D.width * regionAttachment.UVs[0];
                    initPosY = texture2D.height * regionAttachment.UVs[1];
                }
                else
                {
                    //否则右下角才是0,0，然后顺时针排列，到最后右上角是7,8
                    initPosX = texture2D.width * regionAttachment.UVs[2];
                    initPosY = texture2D.height * regionAttachment.UVs[3];
                }

                int clickPointX = (int)(initPosX + localOffsetX); //点击的点相对于图集的位置
                int clickPointY = (int)(initPosY + localOffsetY);

                Color pixelColor = texture2D.GetPixel(clickPointX, clickPointY);

                if (pixelColor.a > 0.1)
                {
                    return true;
                }
            }
        }

        return false;
    }
}

有几个地方解释一下，spine比起Image不好处理的一点在于，它用的是图集纹理，在渲染时动态生成网格和uv。如果我们直接拿接收到的点击位置去采样主纹理的话，会去采样图集，结果必然是错的。后面做的一切一切都是为了获取 点击位置对应到图集纹理的uv坐标。

spine的图集会被划分成多个区域，专有类型为AtlasRegion，这里包含了渲染实时我们需要的信息。

点击spine一个位置，可能会点到多个重叠的区域，所以用了循环，只要有任意一个区域点到了不透明就算。

最后，自己写的spine组件在编辑器面板上不好看怎么办，把内置的编辑器类也拷贝过来。

using Spine.Unity.Editor;
using UnityEditor;

[CustomEditor(typeof(SkeletonGraphicTest))]
public class SkeletonGraphicInspectorTest : SkeletonGraphicInspector
{

}

至此，可以直接用我们自己的spine组件来实现不规则区域点击了。开启spine的raycast target，在spine节点下挂个Button即可，无需额外的Image。

顺便记下1个问题：
有的spine有多张导出图
这情况我还没测试到，不确定好不好使，但如果有问题应该也是可以解决的。
