MPC跟踪双移线

本文展示了使用MATLABR2021a中的MPC控制器,结合车辆简化动力学模型(小角度假设)进行控制器设计,用于与carsim2019的联合仿真。代码中包含了S函数的初始化、更新和输出计算,以及预测和控制步长的设定。仿真涉及车辆状态和控制量的转换、预测轨迹生成、权重矩阵设置及约束条件处理等关键步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1,使用MPC龚建伟老师代码跟踪双移线,MATLAB版本为2021a,carsim版本为2019,两者联合仿真。

function [sys,x0,str,ts] = chapter5_2_2(t,x,u,flag)
% 该程序功能:用LTV MPC 和车辆简化动力学模型(小角度假设)设计控制器,作为Simulink的控制器
% 程序版本 V1.0,MATLAB版本:R2011a,采用S函数的标准形式,



switch flag,
 case 0
  [sys,x0,str,ts] = mdlInitializeSizes; % Initialization

 case 2
  sys = mdlUpdates(t,x,u); % Update discrete states

 case 3
  sys = mdlOutputs(t,x,u); % Calculate outputs

%  case 4
%   sys = mdlGetTimeOfNextVarHit(t,x,u); % Get next sample time

 case {1,4,9} % Unused flags
  sys = [];

 otherwise
  error(['unhandled flag = ',num2str(flag)]); % Error handling
end
% End of dsfunc.

%==============================================================
% Initialization
%==============================================================

function [sys,x0,str,ts] = mdlInitializeSizes

% Call simsizes for a sizes structure, fill it in, and convert it
% to a sizes array.

sizes = simsizes;
sizes.NumContStates  = 0;
sizes.NumDiscStates  = 6;
sizes.NumOutputs     = 1;
sizes.NumInputs      = 8;
sizes.DirFeedthrough = 1; % Matrix D is non-empty.
sizes.NumSampleTimes = 1;
sys = simsizes(sizes);
x0 =[0.001;0.0001;0.0001;0.00001;0.00001;0.00001];
global U;
U=[0];%控制量初始化,这里面加了一个期望轨迹的输出,如果去掉,U为一维的
% global x;
% x = zeros(md.ne + md.pye + md.me + md.Hu*md.me,1);
% Initialize the discrete states.
str = [];             % Set str to an empty matrix.
ts  = [0.02 0];       % sample time: [period, offset]
%End of mdlInitializeSizes

%==============================================================
% Update the discrete states
%==============================================================
function sys = mdlUpdates(t,x,u)

sys = x;
%End of mdlUpdate.

%==============================================================
% Calculate outputs
%==============================================================
function sys = mdlOutputs(t,x,u)
    global a b;
    %global u_piao;
    global U;
    %global kesi;
    tic
    Nx=6;%状态量的个数
    Nu=1;%控制量的个数
    Ny=2;%输出量的个数
    Np =20;%预测步长
    Nc=5;%控制步长
    Row=1000;%松弛因子权重
    fprintf('Update start, t=%6.3f\n',t)

    %输入接口转换,x_dot后面加一个非常小的数,是防止出现分母为零的情况
   % y_dot=u(1)/3.6-0.000000001*0.4786;%CarSim输出的是km/h,转换为m/s
    y_dot=u(1)/3.6;
    x_dot=u(2)/3.6+0.0001;%CarSim输出的是km/h,转换为m/s
    phi=u(3)*3.141592654/180; %CarSim输出的为角度,角度转换为弧度
    phi_dot=u(4)*3.141592654/180;
    Y=u(5);%单位为m
    X=u(6);%单位为米
    Y_dot=u(7);
    X_dot=u(8);
%% 车辆参数输入
%syms sf sr;%分别为前后车轮的滑移率,需要提供
    Sf=0.2; Sr=0.2;
%syms lf lr;%前后车轮距离车辆质心的距离,车辆固有参数
    lf=1.232;lr=1.468;
%syms C_cf C_cr C_lf C_lr;%分别为前后车轮的纵横向侧偏刚度,车辆固有参数
    Ccf=66900;Ccr=62700;Clf=66900;Clr=62700;
%syms m g I;%m为车辆质量,g为重力加速度,I为车辆绕Z轴的转动惯量,车辆固有参数
    m=1723;g=9.8;I=4175;


%% 参考轨迹生成
    shape=2.4;%参数名称,用于参考轨迹生成
    dx1=25;dx2=21.95;%没有任何实际意义,只是参数名称
    dy1=4.05;dy2=5.7;%没有任何实际意义,只是参数名称
    Xs1=27.19;Xs2=56.46;%参数名称
    X_predict=zeros(Np,1);%用于保存预测时域内的纵向位置信息,这是计算期望轨迹的基础
    phi_ref=zeros(Np,1);%用于保存预测时域内的期望轨迹
    Y_ref=zeros(Np,1);%用于保存预测时域内的期望轨迹

    %  以下计算kesi,即状态量与控制量合在一起
    kesi=zeros(Nx+Nu,1);
    kesi(1)=y_dot;%u(1)==X(1)
    kesi(2)=x_dot;%u(2)==X(2)
    kesi(3)=phi; %u(3)==X(3)
    kesi(4)=phi_dot;
    kesi(5)=Y;
    kesi(6)=X;
    kesi(7)=U(1);
    delta_f=U(1);
    fprintf('Update start, u(1)=%4.2f\n',U(1))

    T=0.02;%仿真步长
    T_all=20;%总的仿真时间,主要功能是防止计算期望轨迹越界

    %权重矩阵设置
    Q_cell=cell(Np,Np);
    for i=1:1:Np
        for j=1:1:Np
            if i==j
                %Q_cell{i,j}=[200 0;0 100;];
                Q_cell{i,j}=[2000 0;0 10000;];
            else
                Q_cell{i,j}=zeros(Ny,Ny);
            end
        end
    end
    %R=5*10^4*eye(Nu*Nc);
    R=5*10^5*eye(Nu*Nc);
    %最基本也最重要的矩阵,是控制器的基础,采用动力学模型,该矩阵与车辆参数密切相关,通过对动力学方程求解雅克比矩阵得到
    a=[                 1 - (259200*T)/(1723*x_dot),                                                         -T*(phi_dot + (2*((460218*phi_dot)/5 - 62700*y_dot))/(1723*x_dot^2) - (133800*((154*phi_dot)/125 + y_dot))/(1723*x_dot^2)),                                    0,                     -T*(x_dot - 96228/(8615*x_dot)), 0, 0
        T*(phi_dot - (133800*delta_f)/(1723*x_dot)),                                                                                                                  (133800*T*delta_f*((154*phi_dot)/125 + y_dot))/(1723*x_dot^2) + 1,                                    0,           T*(y_dot - (824208*delta_f)/(8615*x_dot)), 0, 0
                                                  0,                                                                                                                                                                                  0,                                    1,                                                   T, 0, 0
            (33063689036759*T)/(7172595384320*x_dot), T*(((2321344006605451863*phi_dot)/8589934592000 - (6325188028897689*y_dot)/34359738368)/(4175*x_dot^2) + (5663914248162509*((154*phi_dot)/125 + y_dot))/(143451907686400*x_dot^2)),                                   0, 1 - (813165919007900927*T)/(7172595384320000*x_dot), 0, 0
                                          T*cos(phi),                                                                                                                                                                         T*sin(phi),  T*(x_dot*cos(phi) - y_dot*sin(phi)),                                                   0, 1, 0
                                         -T*sin(phi),                                                                                                                                                                         T*cos(phi), -T*(y_dot*cos(phi) + x_dot*sin(phi)),                                                   0, 0, 1];

    b=[                                                               133800*T/1723
       T*((267600*delta_f)/1723 - (133800*((154*phi_dot)/125 + y_dot))/(1723*x_dot))
                                                                                 0
                                                5663914248162509*T/143451907686400
                                                                                 0
                                                                                 0];
    d_k=zeros(Nx,1);%计算偏差
    state_k1=zeros(Nx,1);%预测的下一时刻状态量,用于计算偏差
    %以下即为根据离散非线性模型预测下一时刻状态量
    %注意,为避免前后轴距的表达式(a,b)与控制器的a,b矩阵冲突,将前后轴距的表达式改为lf和lr
    state_k1(1,1)=y_dot+T*(-x_dot*phi_dot+2*(Ccf*(delta_f-(y_dot+lf*phi_dot)/x_dot)+Ccr*(lr*phi_dot-y_dot)/x_dot)/m);
    state_k1(2,1)=x_dot+T*(y_dot*phi_dot+2*(Clf*Sf+Clr*Sr+Ccf*delta_f*(delta_f-(y_dot+phi_dot*lf)/x_dot))/m);
    state_k1(3,1)=phi+T*phi_dot;
    state_k1(4,1)=phi_dot+T*((2*lf*Ccf*(delta_f-(y_dot+lf*phi_dot)/x_dot)-2*lr*Ccr*(lr*phi_dot-y_dot)/x_dot)/I);
    state_k1(5,1)=Y+T*(x_dot*sin(phi)+y_dot*cos(phi));
    state_k1(6,1)=X+T*(x_dot*cos(phi)-y_dot*sin(phi));
    d_k=state_k1-a*kesi(1:6,1)-b*kesi(7,1);%根据falcone公式(2.11b)求得d(k,t)
    d_piao_k=zeros(Nx+Nu,1);%d_k的增广形式,参考falcone(B,4c)
    d_piao_k(1:6,1)=d_k;
    d_piao_k(7,1)=0;

    A_cell=cell(2,2);
    B_cell=cell(2,1);
    A_cell{1,1}=a;
    A_cell{1,2}=b;
    A_cell{2,1}=zeros(Nu,Nx);
    A_cell{2,2}=eye(Nu);
    B_cell{1,1}=b;
    B_cell{2,1}=eye(Nu);
    %A=zeros(Nu+Nx,Nu+Nx);
    A=cell2mat(A_cell);
    B=cell2mat(B_cell);
   % C=[0 0 1 0 0 0 0;0 0 0 1 0 0 0;0 0 0 0 1 0 0;];%这是和输出量紧密关联的
    C=[0 0 1 0 0 0 0;0 0 0 0 1 0 0;];
    % 输出质心侧偏角度 和Y值
    %PSI :   THETA  GAMMA  PHI
    PSI_cell=cell(Np,1);
    THETA_cell=cell(Np,Nc);
    GAMMA_cell=cell(Np,Np);
    PHI_cell=cell(Np,1);
    for p=1:1:Np
        PHI_cell{p,1}=d_piao_k;%理论上来说,这个是要实时更新的,但是为了简便,这里又一次近似
        for q=1:1:Np
            if q<=p
                GAMMA_cell{p,q}=C*A^(p-q);
            else
                GAMMA_cell{p,q}=zeros(Ny,Nx+Nu);
            end
        end
    end
    for j=1:1:Np
     PSI_cell{j,1}=C*A^j;
        for k=1:1:Nc
            if k<=j
                THETA_cell{j,k}=C*A^(j-k)*B;
            else
                THETA_cell{j,k}=zeros(Ny,Nu);
            end
        end
    end
    PSI=cell2mat(PSI_cell);%size(PSI)=[Ny*Np Nx+Nu]
    THETA=cell2mat(THETA_cell);%size(THETA)=[Ny*Np Nu*Nc]
    GAMMA=cell2mat(GAMMA_cell);%大写的GAMMA
    PHI=cell2mat(PHI_cell);
    Q=cell2mat(Q_cell);
    H_cell=cell(2,2);
    H_cell{1,1}=THETA'*Q*THETA+R;
    H_cell{1,2}=zeros(Nu*Nc,1);
    H_cell{2,1}=zeros(1,Nu*Nc);
    H_cell{2,2}=Row;
    H=cell2mat(H_cell);
    error_1=zeros(Ny*Np,1);
    Yita_ref_cell=cell(Np,1);
    for p=1:1:Np
        if t+p*T>T_all
            X_DOT=x_dot*cos(phi)-y_dot*sin(phi);%惯性坐标系下纵向速度
            X_predict(Np,1)=X+X_DOT*Np*T;
            %X_predict(Np,1)=X+X_dot*Np*t;
            z1=shape/dx1*(X_predict(Np,1)-Xs1)-shape/2;
            z2=shape/dx2*(X_predict(Np,1)-Xs2)-shape/2;
            Y_ref(p,1)=dy1/2*(1+tanh(z1))-dy2/2*(1+tanh(z2));
            phi_ref(p,1)=atan(dy1*(1/cosh(z1))^2*(1.2/dx1)-dy2*(1/cosh(z2))^2*(1.2/dx2));
            Yita_ref_cell{p,1}=[phi_ref(p,1);Y_ref(p,1)];

        else
            X_DOT=x_dot*cos(phi)-y_dot*sin(phi);%惯性坐标系下纵向速度
            X_predict(p,1)=X+X_DOT*p*T;%首先计算出未来X的位置,X(t)=X+X_dot*t
            z1=shape/dx1*(X_predict(p,1)-Xs1)-shape/2;
            z2=shape/dx2*(X_predict(p,1)-Xs2)-shape/2;
            Y_ref(p,1)=dy1/2*(1+tanh(z1))-dy2/2*(1+tanh(z2));
            phi_ref(p,1)=atan(dy1*(1/cosh(z1))^2*(1.2/dx1)-dy2*(1/cosh(z2))^2*(1.2/dx2));
            Yita_ref_cell{p,1}=[phi_ref(p,1);Y_ref(p,1)];
        end
    end
    Yita_ref=cell2mat(Yita_ref_cell);
    error_1=Yita_ref-PSI*kesi-GAMMA*PHI; %求偏差
    f_cell=cell(1,2);
    f_cell{1,1}=2*error_1'*Q*THETA;
    f_cell{1,2}=0;
%     f=(cell2mat(f_cell))';
    f=-cell2mat(f_cell);

 %% 以下为约束生成区域
 %控制量约束
    A_t=zeros(Nc,Nc);%见falcone论文 P181
    for p=1:1:Nc
        for q=1:1:Nc
            if q<=p
                A_t(p,q)=1;
            else
                A_t(p,q)=0;
            end
        end
    end
    A_I=kron(A_t,eye(Nu));%求克罗内克积
    Ut=kron(ones(Nc,1),U(1));
    umin=-0.1744;%维数与控制变量的个数相同
    umax=0.1744;
    delta_umin=-0.0148*0.4;
    delta_umax=0.0148*0.4;
    Umin=kron(ones(Nc,1),umin);
    Umax=kron(ones(Nc,1),umax);

    %输出量约束
    ycmax=[0.21;5];
    ycmin=[-0.3;-3];
    Ycmax=kron(ones(Np,1),ycmax);
    Ycmin=kron(ones(Np,1),ycmin);

    %结合控制量约束和输出量约束
    A_cons_cell={A_I zeros(Nu*Nc,1);-A_I zeros(Nu*Nc,1);THETA zeros(Ny*Np,1);-THETA zeros(Ny*Np,1)};
    b_cons_cell={Umax-Ut;-Umin+Ut;Ycmax-PSI*kesi-GAMMA*PHI;-Ycmin+PSI*kesi+GAMMA*PHI};
    A_cons=cell2mat(A_cons_cell);%(求解方程)状态量不等式约束增益矩阵,转换为绝对值的取值范围
    b_cons=cell2mat(b_cons_cell);%(求解方程)状态量不等式约束的取值

    %状态量约束
    M=10;
    delta_Umin=kron(ones(Nc,1),delta_umin);
    delta_Umax=kron(ones(Nc,1),delta_umax);
    lb=[delta_Umin;0];%(求解方程)状态量下界,包含控制时域内控制增量和松弛因子
    ub=[delta_Umax;M];%(求解方程)状态量上界,包含控制时域内控制增量和松弛因子

    %% 开始求解过程
       options = optimset('Algorithm','active-set');
       x_start=zeros(Nc+1,1);%加入一个起始点
      [X,fval,exitflag]=quadprog(H,f,A_cons,b_cons,[],[],lb,ub,x_start,options);
      fprintf('exitflag=%d\n',exitflag);
      fprintf('H=%4.2f\n',H(1,1));
      fprintf('f=%4.2f\n',f(1,1));
    %% 计算输出
    u_piao=X(1);%得到控制增量
    U(1)=kesi(7,1)+u_piao;%当前时刻的控制量为上一刻时刻控制+控制增量
   %U(2)=Yita_ref(2);%输出dphi_ref
    sys= U;
    toc
% End of mdlOutputs.

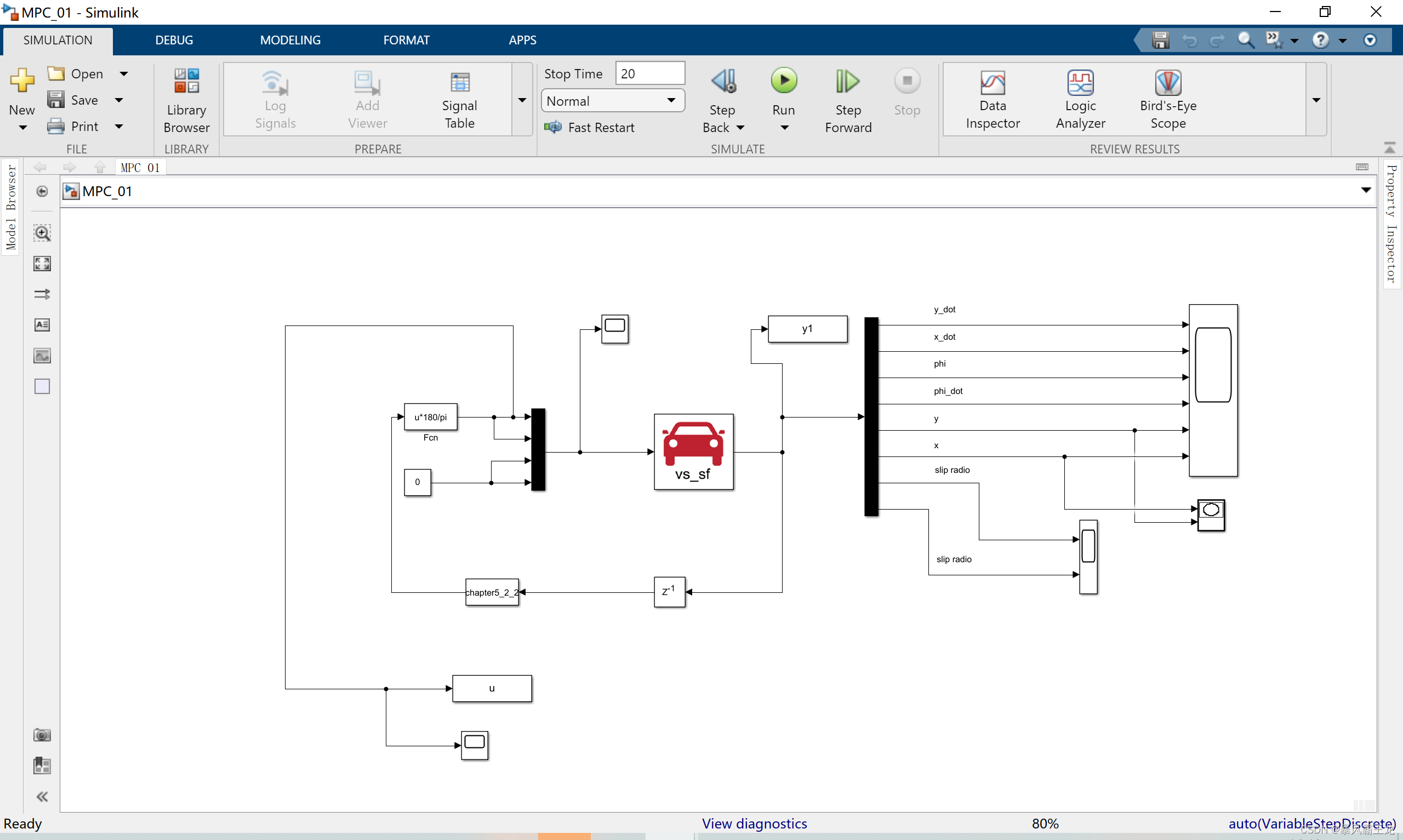

2,附上simulink图

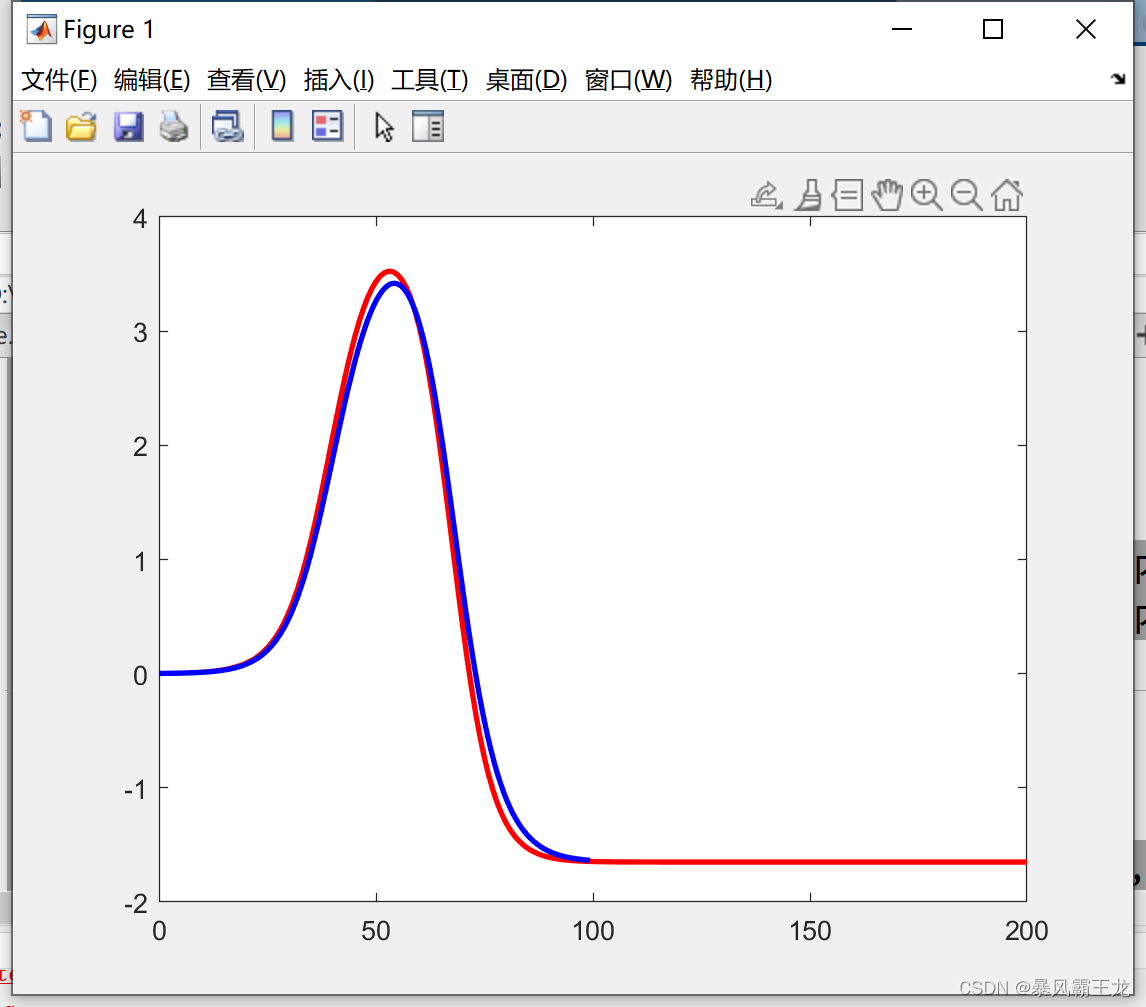

3,跟踪结果

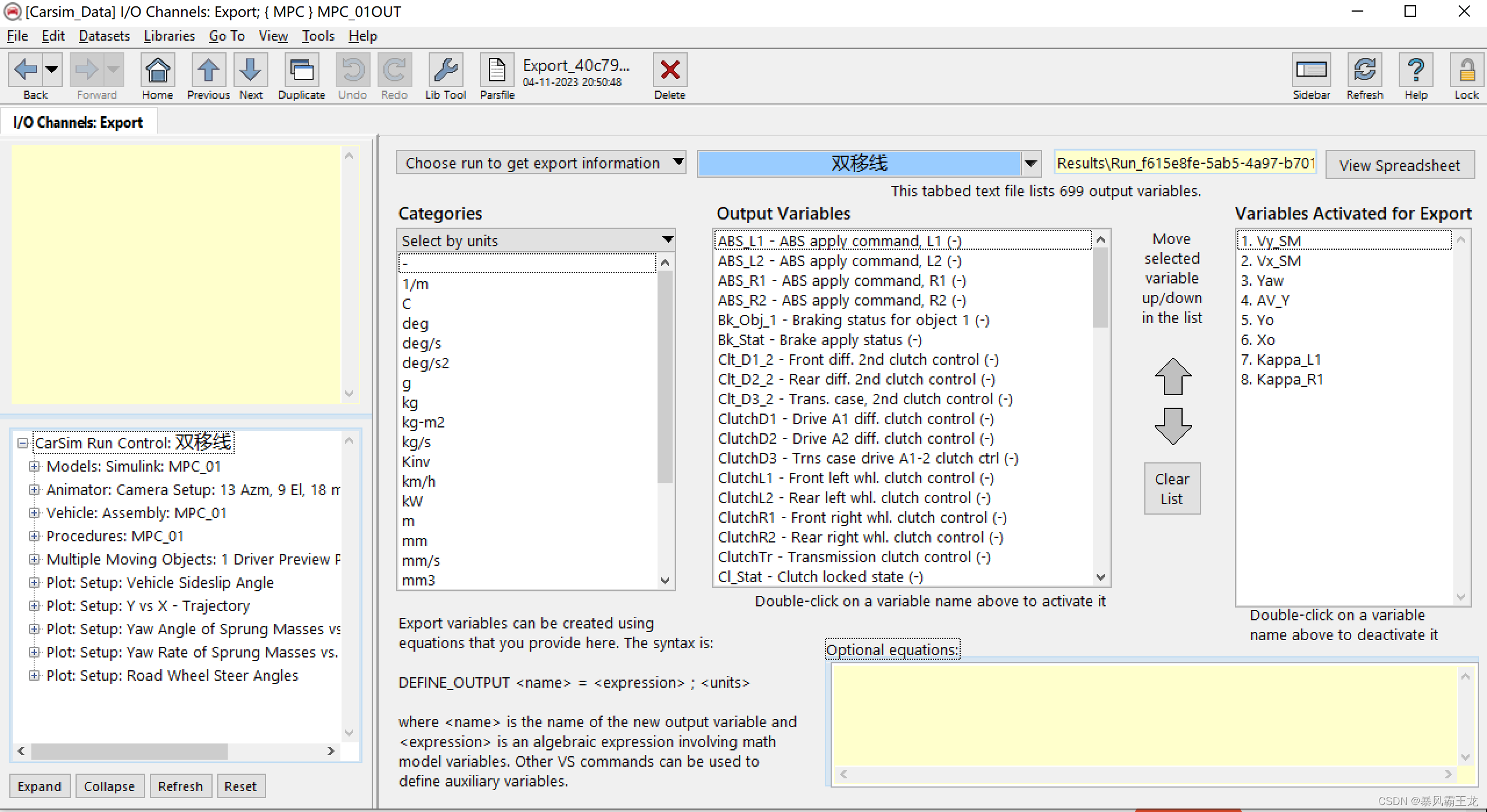

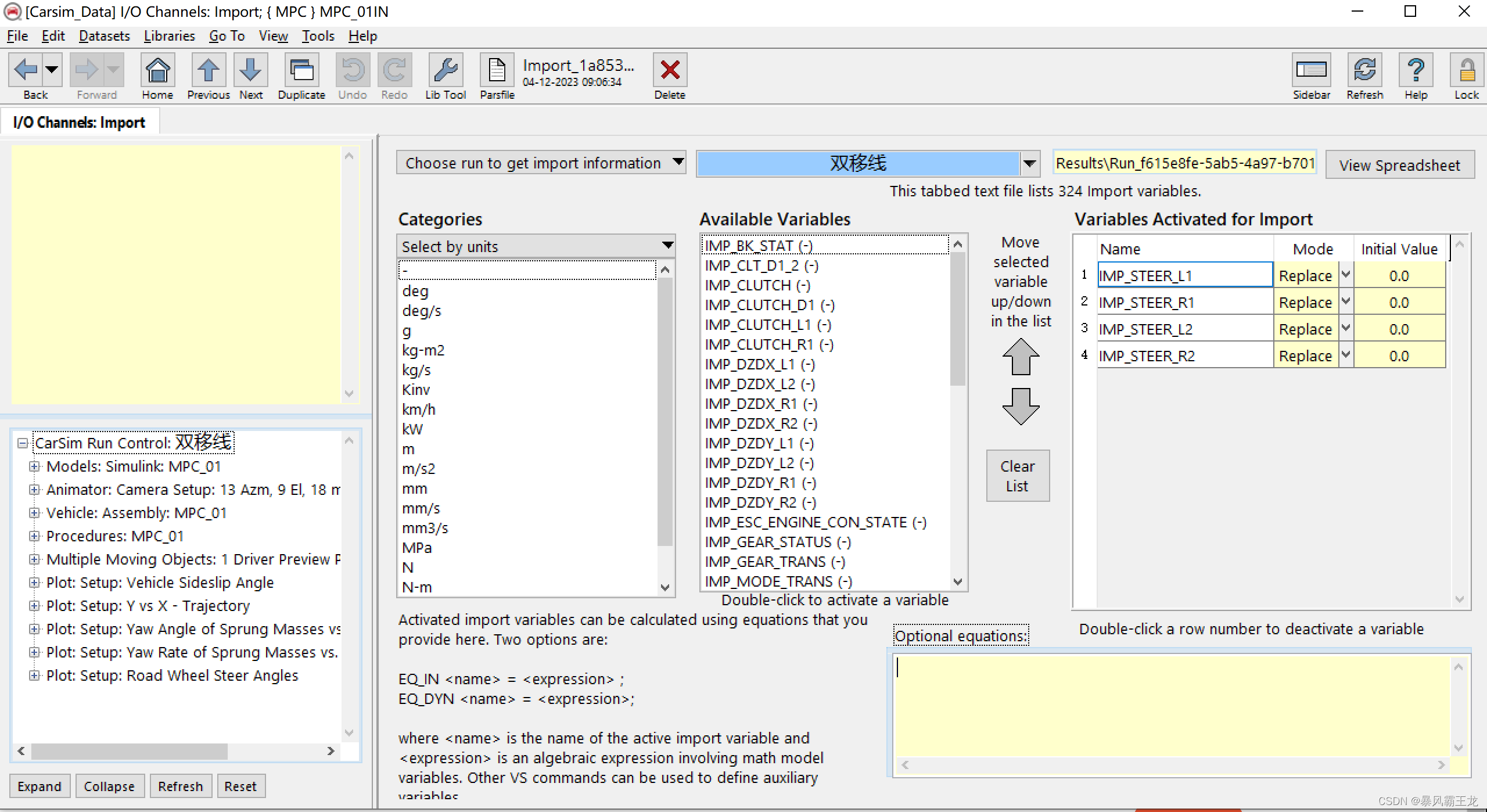

 4,carsim设置





路径设置
