HDLBITS笔记19：算术电路（半加器、完整加法器、3位二进制加法器）

题目1：

创建半加法器。半加法器添加两个位（没有携带），并产生总和和并执行。

模块声明

module top_module(
    input a, b,
    output cout, sum );

代码编写：

module top_module(
    input a, b,
    output cout, sum );
    assign sum = a^b;
    assign cout = a&b;
endmodule

题目2：

创建一个完整的加法器。一个完整的加法器添加三位（包括随身携带），并产生一个总和并执行。

模块声明

module top_module(
    input a, b, cin,
    output cout, sum );

代码编写：

module top_module(
    input a, b, cin,
    output cout, sum );
    assign sum = a^b^cin;
    assign cout = a&b|(cin&(a^b));
endmodule

题目3：

现在您已经知道如何构建一个完整的加法器，请创建它的3个实例来创建一个3位二进制纹波携带加法器。加法器将两个 3 位数字和一个携带器相加，以生成 3 位总和并执行。为了鼓励您实际实例化完整加法器，还要在纹波携带加法器中输出每个完整加法器的执行。cout[2] 是最后一个完整加法器的最终执行，也是您通常看到的执行。

模块声明

module top_module(
    input [2:0] a, b,
    input cin,
    output [2:0] cout,
    output [2:0] sum );

分析：题目要求对其进行实例化，并实现完整的加法器。（即现在不帮你写好加法器模块了，要你自己动手把它写好然后通过调用模块的方式实现三位二进制纹波进位加法器）

//实例化、调用add1模块
module top_module(
    input [2:0] a, b,
    input cin,
    output [2:0] cout,
    output [2:0] sum );
    wire [2:0]c1;
    wire sum1,sum2,sum3;
    add1 u1(.a(a[0]),.b(b[0]),.cin(cin),.sum(sum1),.cout(cout[0]));
    add1 u2(.a(a[1]),.b(b[1]),.cin(cout[0]),.sum(sum2),.cout(cout[1]));
    add1 u3(.a(a[2]),.b(b[2]),.cin(cout[1]),.sum(sum3),.cout(cout[2]));
    assign sum ={sum3,sum2,sum1};
endmodule
//编写1位加法器模块add1
module add1( input a,b,cin,
           output cout,sum);
    assign sum = a^b^cin;
    assign cout = a&b|(cin&(a^b));
endmodule

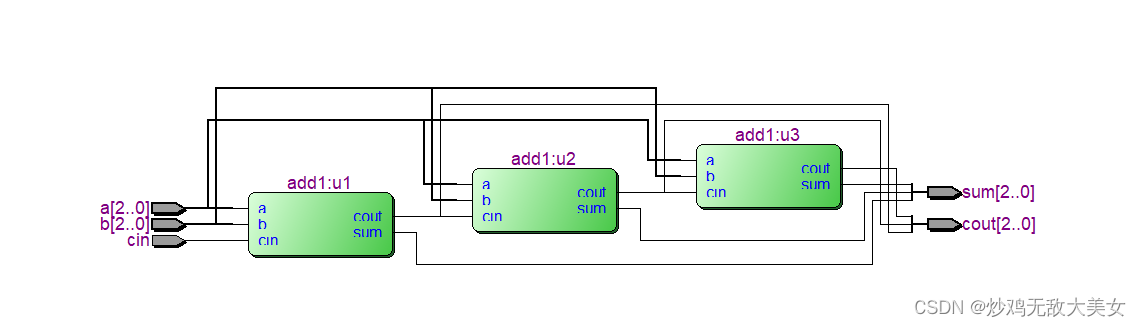

使用quartus ii画出逻辑图：

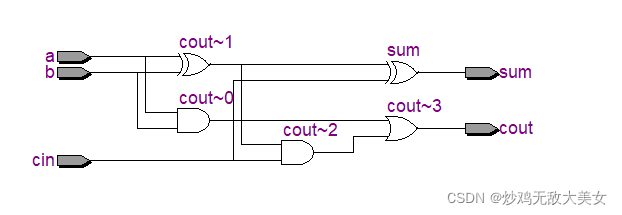

其中add1：u1内部结构如下图所示：u2、u3的内部结构也是如此。
